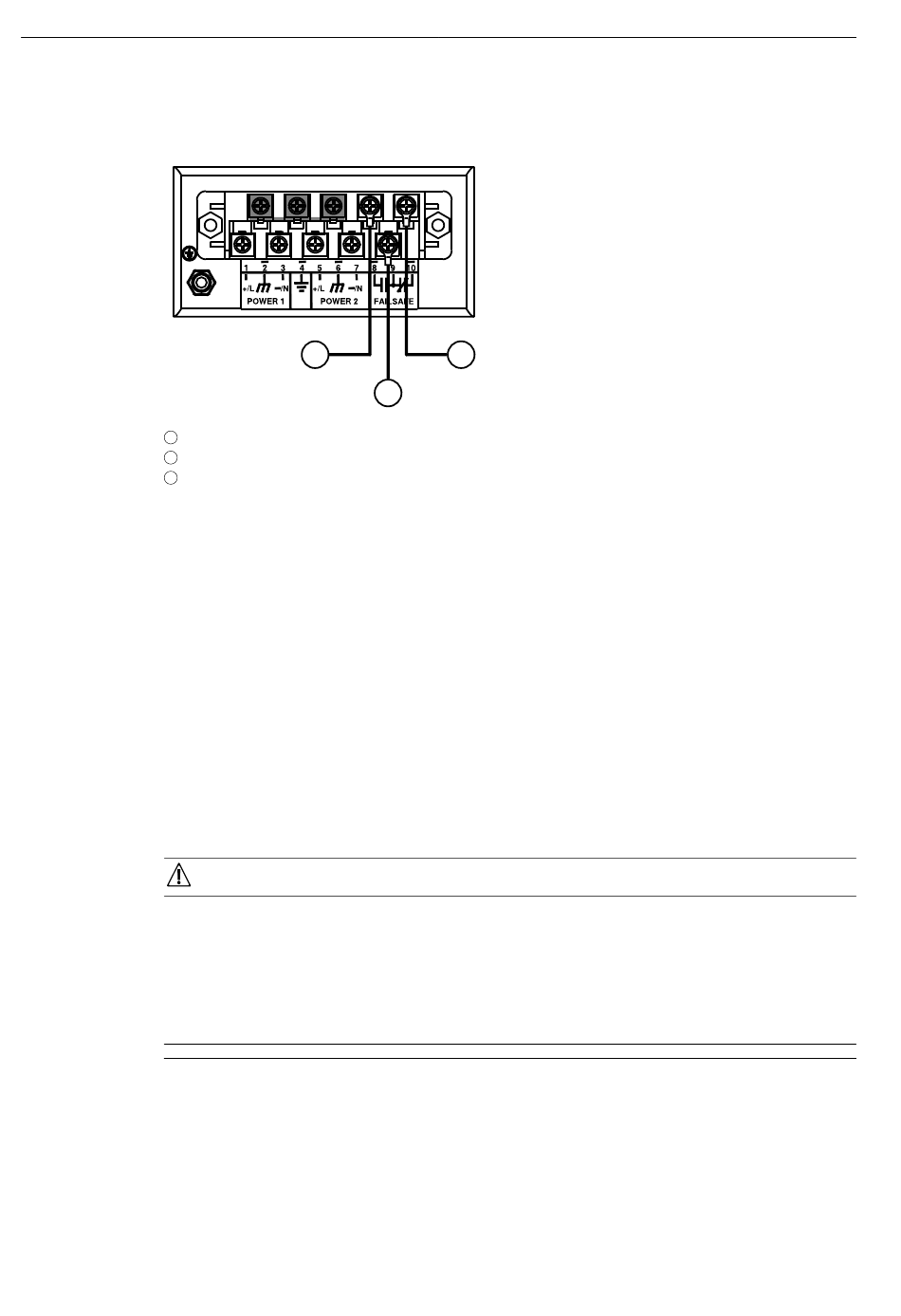

Die folgende Abbildung zeigt die korrekten Relaisanschlüsse.
1
2
3
Abbildung 2.4
2.5

Anschluss an die Netzspannung

Der RUGGEDCOM RSG2100PF unterstützt eine einzelne AC- oder DC-
Stromversorgung und eine separate 48-V-DC-Stromversorgung für PoE-Ports.
Der RUGGEDCOM RSG2100PF kann wahlweise mit einer Reihenklemme mit
Schraubanschluss oder einer steckbaren Reihenklemme ausgestattet werden, die
Strom an die AC/DC-Stromversorgung und PoE-Ports liefert. Die Reihenklemme mit
Schraubanschluss wird mit Kreuzschlitzschrauben und Druckplatten installiert, wofür
Blankdrahtverbindungen oder Crimp-Kabelschuhe in Frage kommen. Verwenden Sie
Ringkabelschuhe Nr. 6 für sichere, zuverlässige Verbindungen bei erheblicher Stoß-
oder Schwingungsbelastung.
Elektrische Gefahr – Gefahr von Stromausfall oder Sachschäden.
Die Stromversorgung des Geräts muss innerhalb des angegebenen
Eingangsleistungsbereichs liegen. Bei zu hoher Eingangsleistung können Schäden
an der Spannungsquelle auftreten. Bei zu niedriger Eingangsleistung können
Schäden am Gerät auftreten. Informationen zum Nenneingangsleistungsbereich des
Geräts finden Sie unter
Hinweis
•
•
RUGGEDCOM RSG2100PF
Montagehandbuch, 04/2021, C79000-G8900-1345-10
1
Schließerkontakt
Massekontakt
Öffnerkontakt
Verdrahten des fehlersicheren Alarmrelais
NOTICE
"Technische Daten der Stromversorgung (Seite
Schließen Sie die Reihenklemmen mit Kupferdraht an, der Leiterquerschnitt muss
mindestens 16 AWG betragen.
Bei für 100-240 VAC ausgelegten Geräten muss ein entsprechend ausgelegter
AC-Leistungsschalter installiert werden.
3
2
Installation des Geräts
2.5 Anschluss an die Netzspannung
33)".
