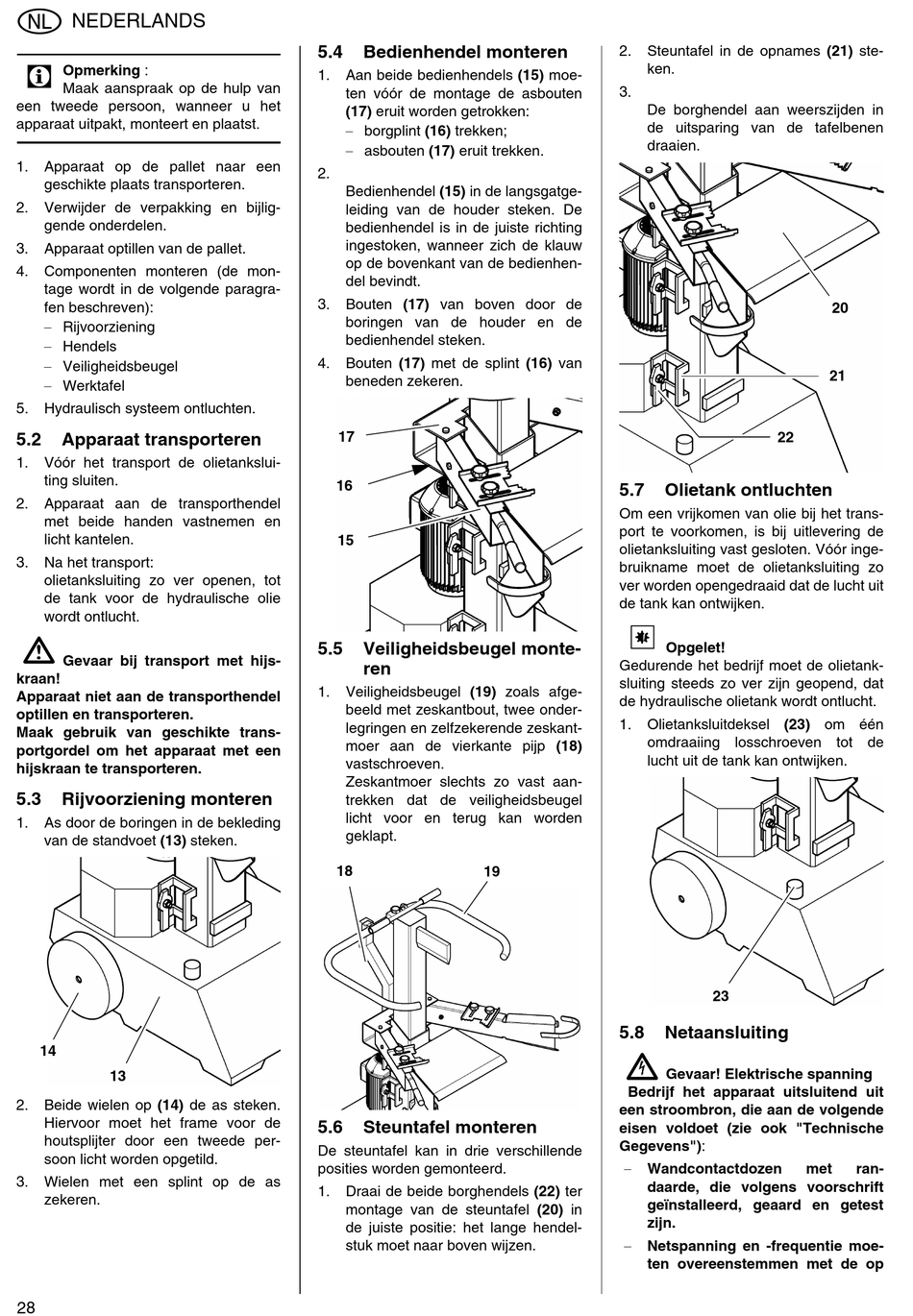

Apparaat Transporteren; Rijvoorziening Monteren; Bedienhendel Monteren; Veiligheidsbeugel Monteren - Metabo HS 6001 W Betriebsanleitung

NEDERLANDS
3
Opmerking :
Maak aanspraak op de hulp van
een tweede persoon, wanneer u het
apparaat uitpakt, monteert en plaatst.
1. Apparaat op de pallet naar een
geschikte plaats transporteren.
2. Verwijder de verpakking en bijlig-
gende onderdelen.
3. Apparaat optillen van de pallet.
4. Componenten monteren (de mon-
tage wordt in de volgende paragra-
fen beschreven):
− Rijvoorziening
− Hendels
− Veiligheidsbeugel
− Werktafel
5. Hydraulisch systeem ontluchten.
5.2

Apparaat transporteren

1. Vóór het transport de olietankslui-
ting sluiten.
2. Apparaat aan de transporthendel
met beide handen vastnemen en
licht kantelen.
3. Na het transport:
olietanksluiting zo ver openen, tot
de tank voor de hydraulische olie
wordt ontlucht.
A
Gevaar bij transport met hijs-
kraan!
Apparaat niet aan de transporthendel
optillen en transporteren.
Maak gebruik van geschikte trans-
portgordel om het apparaat met een
hijskraan te transporteren.
5.3

Rijvoorziening monteren

1. As door de boringen in de bekleding
van de standvoet (13) steken.
14
13
2. Beide wielen op (14) de as steken.
Hiervoor moet het frame voor de
houtsplijter door een tweede per-
soon licht worden opgetild.
3. Wielen met een splint op de as
zekeren.
28
5.4

Bedienhendel monteren

1. Aan beide bedienhendels (15) moe-
ten vóór de montage de asbouten
(17) eruit worden getrokken:
− borgplint (16) trekken;
− asbouten (17) eruit trekken.
2.
Bedienhendel (15) in de langsgatge-
leiding van de houder steken. De
bedienhendel is in de juiste richting
ingestoken, wanneer zich de klauw
op de bovenkant van de bedienhen-
del bevindt.
3. Bouten (17) van boven door de
boringen van de houder en de
bedienhendel steken.
4. Bouten (17) met de splint (16) van
beneden zekeren.
17
16
15
5.5 Veiligheidsbeugel monte-
ren
1. Veiligheidsbeugel (19) zoals afge-
beeld met zeskantbout, twee onder-
legringen en zelfzekerende zeskant-
moer aan de vierkante pijp (18)
vastschroeven.
Zeskantmoer slechts zo vast aan-
trekken dat de veiligheidsbeugel
licht voor en terug kan worden
geklapt.
18 19
5.6

Steuntafel monteren

De steuntafel kan in drie verschillende
posities worden gemonteerd.
1. Draai de beide borghendels (22) ter
montage van de steuntafel (20) in
de juiste positie: het lange hendel-
stuk moet naar boven wijzen.
2. Steuntafel in de opnames (21) ste-
ken.
3.
De borghendel aan weerszijden in
de uitsparing van de tafelbenen
draaien.
22
5.7

Olietank ontluchten

Om een vrijkomen van olie bij het trans-
port te voorkomen, is bij uitlevering de
olietanksluiting vast gesloten. Vóór inge-
bruikname moet de olietanksluiting zo
ver worden opengedraaid dat de lucht uit
de tank kan ontwijken.
A
Opgelet!
Gedurende het bedrijf moet de olietank-
sluiting steeds zo ver zijn geopend, dat
de hydraulische olietank wordt ontlucht.
1. Olietanksluitdeksel (23) om één
omdraaiing losschroeven tot de
lucht uit de tank kan ontwijken.
23
5.8

Netaansluiting

B
Gevaar! Elektrische spanning
Bedrijf het apparaat uitsluitend uit
een stroombron, die aan de volgende
eisen voldoet (zie ook "Technische
Gegevens"):
− Wandcontactdozen
daarde, die volgens voorschrift
geïnstalleerd, geaard en getest
zijn.
− Netspanning en -frequentie moe-
ten overeenstemmen met de op
20
21
met ran-
