Inhaltszusammenfassung für Liesegang Mayfair

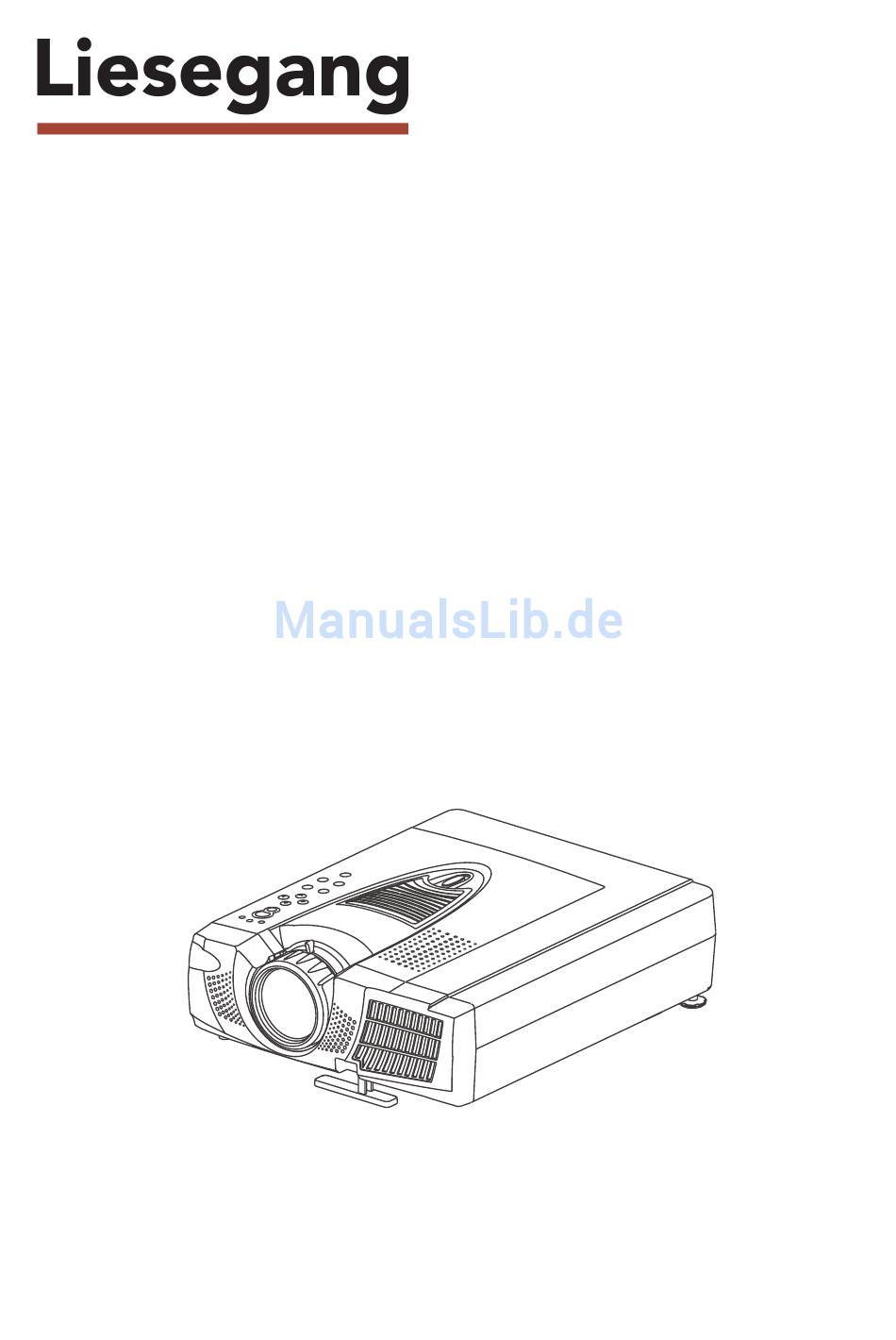

- Seite 1 Bedienungsanleitung User Manual Mayfair Mayfair pro Liesegang Unternehmensgruppe...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Wichtige Sicherheitshinweise 2. Lieferumfang, Zubehör, Entsorgung des Verpackungsmaterials 2.1 Lieferumfang 2.2 Zubehör 2.3 Entsorgung des Verpackungsmaterials Gerätebeschreibung 3.1 Ansicht des Gerätes von oben, vorne und von der Seite 3.2.Ansicht des Gerätes von hinten 3.3 Ansicht des Gerätes von unten Installation Aufstellort Projektionsabstand und Bildgröße... -
Seite 3: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise Erst lesen, dann den Projektor anschließen: Die folgenden Hinweise helfen Ihnen, das Produkt seiner Bestimmung gemäß zu handhaben. Warnungen: Bei Nichteinhaltung besteht Todes- oder Verletzungsgefahr. _______________________________________________________________ Diesen Projektor nur an einem stabilen Ort installieren ! Niemals den Projektor auf einer wackeligen Unterlage, einem schwachen Ständer, einem geneigten Boden, usw. - Seite 4 Wichtige Sicherheitshinweise Erschütterungen vermeiden ! Wenn Sie diesen Projektor fallen lassen oder das Gehäuse beschädigen, sofort den Netzstecker ziehen. Wenden Sie sich an einen Fachhändler, der der Gerät überprüft. Falls Sie es in dem Zustand weiter verwenden, kann es zu Feuer, Stromschlag u.ä. kommen. Falls eine ungewöhnliche Bedingung auftritt Tritt bei normaler Verwendung des Projektors ein ungewöhnlicher Geruch oder Rauch auf, kann es zu...
- Seite 5 Wichtige Sicherheitshinweise Niemals den Projektor unbeaufsichtigt eingeschaltet lassen ! Niemals den Projektor unbeaufsichtigt eingeschaltet oder Kinder damit spielen lassen, da eine ungewöhnliche Bedingung eintreten und es zu Feuer, Stromschlag usw. kommen kann. Bediener-Handbuch Multimedia-Projektor...
- Seite 6 Wichtige Sicherheitshinweise Vorsicht ! Bei Nichteinhalten besteht Verletzungs- und Beschädigungsgefahr. _______________________________________________________________ Vorsicht beim Tragen des Projektors ! Wenn Sie diesen Projektor von einem Ort zum anderen bringen wollen, unbedingt den Netzstecker ziehen und alle externen Anschlüsse trennen. Sonst können die Kabel beschädigt werden, was eventuell zu Feuer, Stromschlag, u.ä.
- Seite 7 Wichtige Sicherheitshinweise Niemals die Belüftung blockieren ! Niemals die Öffnungen für die Belüftung blockieren oder Gegenstände auf den Projektor legen. Sonst kann es zu einem Wärmestau innen im Projektor kommen und der Projektor schaltet ab. Den Projektor in einem solchen Fall unbedingt mindestens 5 Minuten abkühlen lassen, bevor Sie ihn anfassen.
- Seite 8 Wichtige Sicherheitshinweise Darauf achten, daß die richtigen Batterien vewendet werden! Nur die für diesen Projektor angegebenen Batterien verwenden. Niemals alte und neue Batterien gemeinsam verwenden. Anderenfalls kann es zu Feuer und Verletzungen aufgrund eines Berstens der Batterien oder eines Austritts von Flüssigkeit kommen. Die Batterien immer mit der richtigen Polung + und - in die Fernbedienung einsetzen.
-
Seite 9: Lieferumfang, Zubehör, Entsorgung Des Verpackungsmaterials
VGA Kabel (1.8 m) Videokabel (1.8m) S-Videokabel (1.8m) Component YCbCr Kabel (1.8m) PS/2-Mauskabel (1.8m) Audio-Kabel (1.8m) Ein/Aus Quelle Menü LASER ENTER Fernbedienung mit Batterien Stumm Trapezkorrektur Standbild Lautstärke ZOOM 2 Batterien Typ AAA Bedienungsanleitung Bedienungsanleitung Mayfair Mayfair pro Liesegang Unternehmensgruppe Ersatzluftfilter Bediener-Handbuch Multimedia-Projektor... -
Seite 10: Zubehör
Lieferumfang / Zubehör / Verpackung Zubehör Folgendes Zubehör ist lieferbar: Monitor-Splitterbox, Boosterbox, Boosterkabel, HDTV-Kabel, Deckenhalterung, Ersatzlampe Bei extremen Betriebsbedingungen: Bei extremen Betriebsbedingungen - Beispiele: >8-Stunden-Betrieb, starke Erschütterung, starke Temperaturschwankungen, starke Nikotin- oder ander aggressive Dämpfe, Höhen ab 3000m - wenden Sie sich bitte an Ihren Händler. Wir empfehlen den Abschluß... -
Seite 11: Gerätebeschreibung
Gerätebeschreibung Gerätebeschreibung Ansicht des Geräts von oben, vorne und von der Seite (mit Bedienfeldtasten, Anzeigen und Eingangsanschlüssen) Bedienfeldtasten und Anzeigen Luftfilter Lampe (S. 26) Strom Temperatur Lautsprecher Objektiv MENÜ (6-7, S. 18) ENTER Lüftungsöffnungen Höhenverstellbarer Fuß Sensor für Fernbedienung ZOOM TRAPEZKORREKTUR Eingangsanschlüsse QUELLE... -
Seite 12: Installation
Installation Installation Lesen Sie sich erst die Sicherheitshinweise auf S. 2 durch, bevor Sie den Projektor installieren. Aufstellort Stellen Sie das Gerät auf eine stabile, flache und ebene Unterlage. Projektionsabstand und Bildgröße Die Größe des projizierten Bildes hängt vom Abstand des Projektorobjektivs zum Projektionsschirm ab. -
Seite 13: Belüftung
Füßen nach unten auf und stellen ihn nicht auf eine schiefe Ebene. Ansonsten kann der Projektor beschädigt werden. Deckenmontage Die Projektoren Mayfair / Mairfair pro können z.B. In Klassenräumen, in Konferenzräumen und für die Heimkinoanwendung an der Decke montiert werden. -
Seite 14: Anschlüße
Anschlüße Anschlüße Einen Computer oder ein Notebook anschließen VIDEO MAUS S-VIDEO AUDIO VGA-Kabel Audio-Kabel (Zubehör) (nicht mitgeliefert) Desktop-PC oder Notebook Die Fernbedienung wird als PC-Maus verwendet VIDEO MAUS S-VIDEO AUDIO VGA-Kabel (Zubehör) Audio-Kabel PS/2 Mauskabel (nicht mitgeliefert) (Zubehör) Desktop-PC oder Notebook Multimedia-Projektor Bediener-Handbuch... -
Seite 15: Video-Geräte Anschließen
Anschlüße Video-Geräte anschließen Composite-Video Einen VCR-/VCD-/DVD-Player oder einen digitalen Camcorder mit einem Composite-Videokabel anschließen Videokabel (Zubehör) VIDEO Audio VIDEO MAUS S-VIDEO VCD / DVD-Player, digitaler Camcorder AUDIO Audio-Kabel (nicht mitgeliefert, optional) S-Video Einen VCD-/DVD-Player oder einen digitalen Camcorder mit einem S-Videokabel anschließen S-Videokabel (Zubehör) S-VIDEO Audio... - Seite 16 Anschlüße Component: HDTV Einen DVD-Player oder eine Set-Top-Box mit einem Adapterkabel HDTV/VGA anschließen VIDEO MAUS S-VIDEO AUDIO HDTV-Verbindungskabel Audio-Kabel (nicht mitgeliefert, optional) (nicht mitgeliefert, optional) Pr L R Audio DVD-Player, Set-Top-Box * Falls Ihr DVD-Player nicht die Macrovision Entschlüsselungsfunktion (video copy protection) unterstützt, benutzen Sie bitte den Componenten-Eingang (siehe: Component YCbCr).
-
Seite 17: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Entfernen Sie zuerst den Objektivschutz. Objektivdeckel Schließen Sie einen PC oder ein Video-Gerät an den Projektor an (Anschluss siehe S. 13 - 15) Schließen Sie das Stromkabel an. Die drei Anzeige-LEDs beginnen ROT zu blinken und der Lüfter dreht sich mit niedriger Geschwindigkeit. -
Seite 18: Vorderer Höhenverstellbarer Fuß
KEYSTONE" auf dem Bedienfeld (oder der Fernbedienung). Korrigieren Sie das Bild mit den Tasten Bei den Projektoren Mayfair und Mayfair pro beträgt der mit der Trapezkorrek- tur korrigierbare Winkel +/-15°. Mit den Tasten wird das Bild vertikal korrigiert, mit den Tasten horizontal. - Seite 19 Wenn die Stromanzeige-LED "Power" ROT wird, können Sie den Stecker des Geräts aus der Netzsteckdose ziehen. Die Projektoren Mayfair und Mayfair pro können während des Kühlvor- gangs nach dem Abschalten nicht eingeschaltet werden. Starten Sie das Gerät wieder, wenn der Kühlvorgang abgeschlossen ist.
-
Seite 20: Infrarot-Fernbedienung
Fernbedienung Infrarot-Fernbedienung Die Tasten der Fernbedienung Die Batterien einsetzen Ein/Aus Bei den Projektoren Mayfair und Mayfair pro werden zwei Quelle Menü LASER Batterien des Typs AAA mitgeliefert. Wenn die Batterien ENTER ausgetauscht werden müssen, verwenden Sie neue Batterien desselben Typs. -
Seite 21: Die Fernbedienung Mit Den "Maaustasten" Der Drahtlosen Pc-Maus
Fernbedienung Die Fernbedienung mit den "Maustasten" als drahtlose PC-Maus verwenden Wenn die Projektoren an einen Computer angeschlos- sen sind, können Sie die Fernbedienung als drahtlose PC-Maus verwenden. entspricht der "linken Maustaste" einer PC-Maus. entspricht der "rechten Maustaste" einer PC-Maus. bewegt die Maus nach "oben", "unten", "links"... -
Seite 22: Gebrauch Des System-Menüs
Menüeinstellungen Gebrauch des System-Menüs Über das OSD-Menü können Sie die Bildeinstellungen vornehmen und andere Betriebsfunktionen auswählen. Um Bildeinstellungen manuell vorzunehmen, drücken Sie auf die Taste "MENU" des Bedienfelds oder der Fernbedienung. Menü für VGA und HDTV (YPbPr) Wenn der Projektor an einen Computer, einen DVD-Player mit Progressive-Scan- Funktion oder eine Set-Top-Box für HDTV-Anwendungen angeschlossen ist, können Sie auf die Taste "SOURCE"... -
Seite 23: Menüeinstellungen
Menüeinstellungen Dieses Menü enthält vier Einträge. H-Bildlage: Das Bild wird horizontal verschoben. V-Bildlage: Das Bild wird vertikal verschoben. -Projektion: Normal Normale Projektion von vorne Flip: Das Bild wird für die Projektion von hinten gespiegelt. V-Projektion: Normal Normale Projektion von vorne Flip: Das Bild wird für die Projektion bei Deckenmontage auf den Kopf gestellt. -
Seite 24: Projektor-Reset Auf Grundeinstellungen
Menüeinstellungen Sprache: Mit "ENTER" können Sie die Sprache für das OSD-Menü wie folgt ein- stellen: Werkseinstellung: Wählen Sie diese Option und drücken auf "ENTER", werden alle von Ihnen vorgenommenen Einstellungen auf die werkseitigen Standard- einstellungen zurückgesetzt. Status Das Menü "Status" enthält zwei Einträge. - Seite 25 Menüeinstellungen Das Menü "Video" enthält zwei Einträge. Fernsehnorm: Zur Einstellung der Fernsehnorm, die je nach Region unter- schiedlich ist. Bildformat: Zur Einstellung verschiedener Seitenverhältnisse. norm. : Das übliche Seitenverhältnis 4:3. breit : Das Breitbildverhältnis 16:9. 16:9 auf 4:3 : Das native Seitenverhältnis 16:9 wird auf 4:3 verkleinert. Anzeige Das Menü...
- Seite 26 Menüeinstellungen Sprache: Mit "ENTER" können Sie die Sprache für das OSD-Menü wie folgt einstellen: Status Das Menü "Status" enthält zwei Einträge. Lampenlebensdauer: Die Anzahl der Stunden, die die Lampe bereits verwendet wurde. S/W-Version: Die Version der Software. Multimedia-Projektor Bediener-Handbuch...
-
Seite 27: Bedeutung Der Led-Anzeige
Bedeutung der LED-Anzeige / Den Luftfilter reinigen und austauschen Bedeutung der LED-Anzeige Auf dem Projektor gibt es drei LED-Anzeigen. Die Anzeigen haben jeweils eine unterschiedliche Bedeutung, wenn sie leuchten oder blinken. Beim Einschalten des Projektors Lampe Siehe 6.2 und 6.3 auf S. 16. Beim Ausschalten des Projektors Siehe 6.9 auf S. -
Seite 28: Lampenwechsel
Lampenwechsel Lampenwechsel Die Metalldampflampe des Projektors bietet eine begrenzte Nutzungsdauer von ca. 2.000 Betriebsstunden. Wenn das projizierte Bild dunkel erscheint, sollte die Lampe ersetzt werden. Wichtig: Bei extremen Betriebsbedingungen - Beispiel:> 8-Stunden-Betrieb, starke Erschütterung, starke Temperaturschwankungen, starke Nikotin- oder andere, aggressive Dämpfe, Höhen ab 3000m - wenden Sie sich bitte an Ihren Händler. -
Seite 29: Technische Daten
: Mayfair: 1300 ANSI Lumen Helligkeit Mayfair pro: 1600 ANSI Lumen 3 transmissive LCD-Schirme mit 0,9" Technologie : Mayfair: 800 : 1 Kontrastverhältnis : Mayfair pro: 500 : 1 : >90% Helligkeitsverteilung : 2000 Stunden, typisch Lampenlebensdauer : 150W Lampenleistung Manueller Fokus;... -
Seite 30: Fcc-Erklärung Für Die Benutzung In Der Usa
Stromkabel. Schließen Sie andere Geräte nur mit abgeschirmten Kabeln an diesen Projektor an. Service Hotline Für Informationen über Liesegang-Produkte und bei Problemen mit der Be- dienung rufen Sie bitte die Telefon-Nr.: 01805 390145 an. Im Falle technischer Probleme rufen Sie bitte die Telefon-Nr. 01805 390144 oder 01805 390146 an. -
Seite 31: Glossar
Glossar Glossar Auflösung Die Anzahl der Bildpunkte, die in einem Anzeigegerät zum Erzeugen von Bildern verfügbar sind. Sie wird in Anzahl der Spalten mal Anzahl der Reihen ausgedrückt (z.B. VGA-Auflösung, 640x480 oder 720x400). Bildpunkt Auch: Pixel. Es ist eine eindeutige Position auf einer Anzeige, die aus einem einzelnen Punkt oder einer Gruppe von drei Punkten (rot, grün und blau) be- steht. -
Seite 32: Gewährleistungsbedingungen
Gewährleistung Gewährleistungsbedingungen für den Liesegang Mayfair und Mayfair pro Was tun, wenn ein Mangel auftritt? Bringen Sie Ihrem Händler das gekaufte Produkt oder schicken Sie es sorgfältig verpackt unfrei an uns (Adresse unten). Bitte fügen Sie unbedingt eine Kopie des Kaufbeleges bei und beschreiben Sie kurz und präzise den Mangel.
