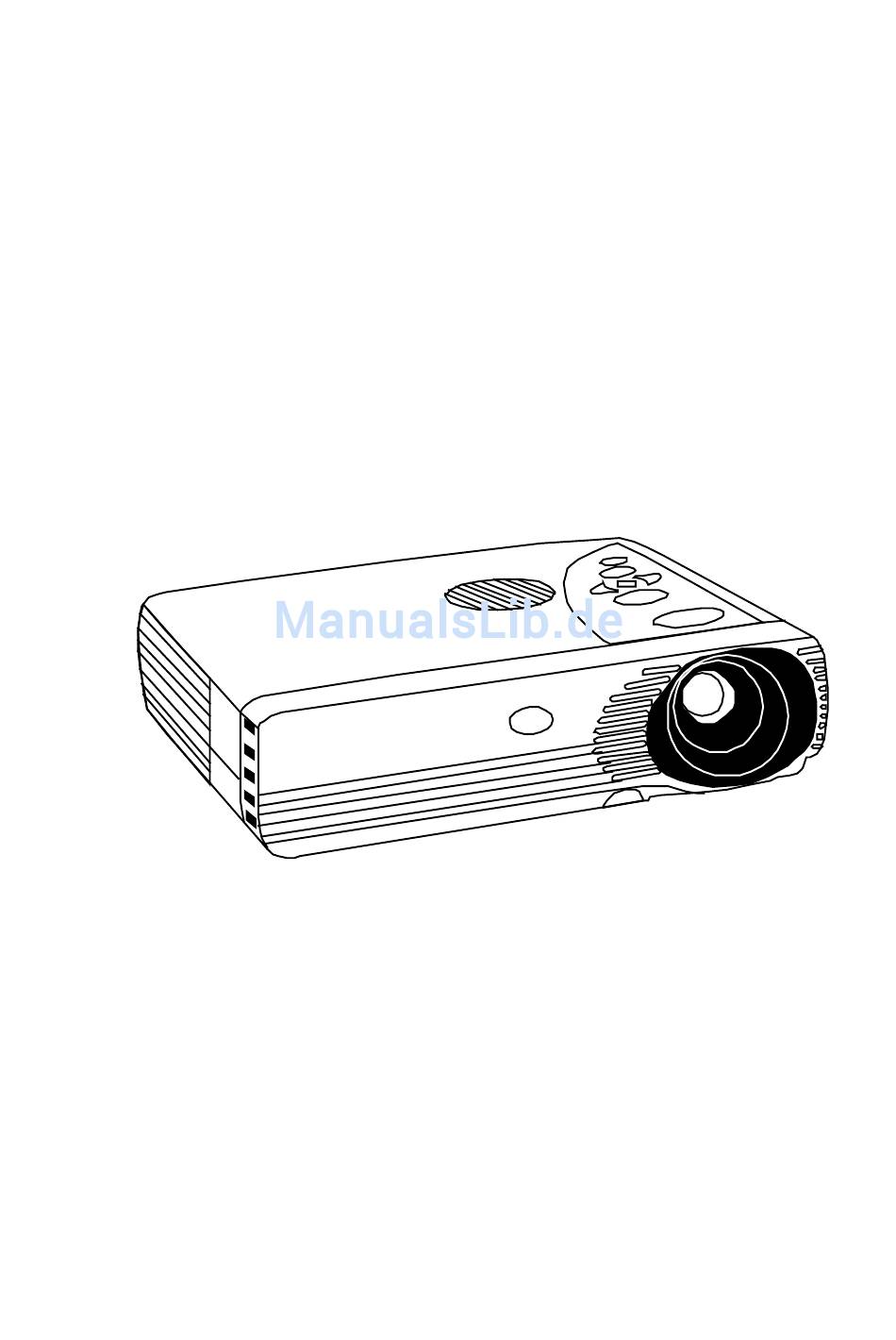

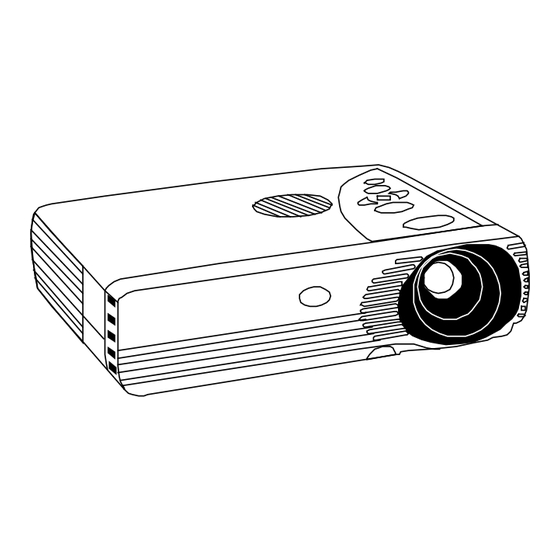

- Seite 1 User Manual Bediener-Handbuch Lampe / Lamp / Lampe / Lampara / Lampada / Lamp: 150 W VIP – Liesegang ZU0266 02 2010...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Erst lesen, dann den Projektor einschalten 1. Lieferumfang, Zubehör 1.1 Entsorgung des Verpackungsmaterials 2. Schnellaufbau 2.1 Projektor aufstellen und anschließen 2.2 Projektor-Eingänge 2.3 Tastenfeld 2.4 Mausanschluß 2.5 Kabel verbinden 2.6 Bildgröße 3. Inbetriebnahme des Projektors 3.1 Die ersten Schritte 3.2 Standby 3.3 Projektor ausschalten 4. -
Seite 3: Erst Lesen, Dann Den Projektor Einschalten
Erst lesen, dann den Projektor anschließen Erst lesen, dann den Projektor anschließen: Die folgenden Hinweise helfen Ihnen, das Produkt seiner Bestimmung gemäß zu handhaben. Warnungen: Bei Nichteinhaltung besteht Todes- oder Verletzungsgefahr. _______________________________________________________________ Diesen Projektor nur an einem stabilen Ort installieren ! Niemals den Projektor auf einer wackeligen Unterlage, einem schwachen Ständer, einem ge- neigten Boden, usw. - Seite 4 Erst lesen, dann den Projektor anschließen Schutzleiter nicht vergessen ! Nur Verlängerungs-Leitungen bzw. -Kabel mit einem Mindestquerschnitt von 1,5 mm² und Schutzleiter verwenden. Erschütterungen vermeiden ! Wenn Sie diesen Projektor fallen lassen oder das Gehäuse beschädigen, sofort den Netzstek- ker ziehen. Wenden Sie sich an einen Fachhändler, der der Gerät überprüft. Falls Sie es in dem Zustand weiter verwenden, kann es zu Feuer, Stromschlag u.ä.
- Seite 5 Erst lesen, dann den Projektor anschließen Niemals direkt in das Objektiv blicken, wenn die Lampe eingeschaltet ist ! Niemals direkt in das Objektiv blicken, wenn die Lampe eingeschaltet ist. Da eine lichtstarke Lampe verwendet wird, kann das Sehvermögen beeinträchtigt werden. Niemals einen mit Flüssigkeit gefüllten Behälter o.ä.
- Seite 6 Erst lesen, dann den Projektor anschließen Vorsicht ! Bei Nichteinhalten besteht Verletzungs- und Beschädigungsgefahr. _______________________________________________________________ Vorsicht beim Tragen des Projektors ! Wenn Sie diesen Projektor von einem Ort zum anderen bringen wollen, unbedingt den Netz- stecker ziehen und alle externen Anschlüsse trennen. Sonst können die Kabel beschädigt wer- den, was eventuell zu Feuer, Stromschlag, u.ä.
- Seite 7 Erst lesen, dann den Projektor anschließen Niemals auf den Projektor steigen oder schwere Objekte dort abstellen ! Niemals auf den Projektor steigen. Achten Sie besonders darauf, wenn sich Kinder in der Nähe befinden. Sonst kann der Projektor umfallen oder beschädigt werden und Verletzungen verursa- chen.
- Seite 8 Erst lesen, dann den Projektor anschließen Lautstärke ! Immer einen geeigneten Lautstärkepegel verwenden, um Nachbarn nicht zu stören. Diesen Punkt besonders zu später Nachtstunde beachten. Den Projektor innen mindestens einmal jährlich reinigen! Wenden Sie sich an einen Fachhändler, um den Projektor reinigen zu lassen. Falls sich im Inneren des Projektor sehr viel Staub ansammelt, kann es zu einem Feuer kommen.
-
Seite 9: Lieferumfang, Zubehör
Lieferumfang / Zubehör / Verpackung Lieferumfang, Zubehör Die Ver pac k ung enthält f olgende T eile: 1 Projektor 1 Tasche 1 Infrarot-Fernbedienung mit Batterien 1 Anschluss-Set VGA 1 Anschluss-Set Video 1 Scart-Adapter 1 Netzkabel 1 Bediener-Handbuch 1 Service Card Folgendes Zubehör ist lieferbar: Alu-Koffer, Monitor-Splitterbox, Boosterbox, Boosterkabel, USB-Mauskabel, Anschlusskabel DVI... -
Seite 10: Schnellaufbau
Schnellaufbau: Aufstellen und anschließen Schnellaufbau Projektor aufstellen und anschließen Die Schnellaufbau-Anleitungen sind für das schnelle Aufstellen und An- schließen des Projektors gedacht. Um eine Beschädigung des Gerätes zu vermeiden, ist die Strom- zufuhr zum Projektor und den Eingangsquellen beim Anschließen des Ka- bels auszuschalten. -
Seite 11: Tastenfeld
Schnellaufbau: Eingänge/Tastenfeld 1 - AUDIO IN: Audioeingang (Stereo-Mono-Konvertierung) 2 - S-VIDEO: S-VHS-Eingang 3 - VIDEO IN: Composite Videoeingang 4 - DVI-I: Computereingang 5 - USB: USB-Mausemulation 6 - RS232C: Mausemulation/Externe Projektorsteuerung 7 - Interface für Kensington Lock (Diebstahlschutz). Tastenfeld Das Tasten-Bedienungsfeld befindet sich auf der Oberseite des Projektors. Es besitzt die folgenden Bedienelemente: Diskpad : Cursor bewegen (oben/unten, links/rechts) -
Seite 12: Mausanschluß
Maus-Anschluß / Kabel verbinden Maus-Anschluß Der Projektor besitzt eine interne Mausemulationsfunktion. Mit dem Mauska- bel (das zum Lieferumfang des Projektors gehört) wird der Computer mit dem Projektor verbunden. Danach können die Computer-Mausfunktionen über die Fernbedienung gesteuert werden. 1. Computer und Projektor ausschalten. 2. -
Seite 13: Bildgröße
Bildgröße / Inbetriebnahme Bildgröße Passen Sie die Projektionsgröße des Bildes mit dem Zoom-Ring oben an der Projektionslinse an. Die Werte für die Projektionsgröße werden für die Brennweiten von f = 25,5 mm und f = 31,2 mm angegeben. Siehe auch Pro- jektionstabelle auf Seite 29. -
Seite 14: Standby
Standby/Projektor ausschalten Standby (Bereitschaftsmodus) Wenn der Projektor nicht in Gebrauch ist, sollte er in den Standby versetzt werden. 1. Die Standby-Taste betätigen: nach Aufforderung erneut drücken. 2. Die Lampe schaltet sich aus, und die Standby-Taste leuchtet rot auf. Hinweis: Der Lüftermotor läuft noch einige Minuten lang weiter, bis der Pro- jektor abgekühlt ist. -
Seite 15: Gebrauch Des Systemmenüs
Gebrauch des Systemmenüs Gebrauch des Systemmenüs Hauptmenü Drücken Sie die Taste Menü (Menu) auf dem Projektor oder der Fernbedie- nung, um das Hauptmenü aufzurufen - Der Menüname erscheint in der oberen Zeile. - Durch einen Pfeil rechts von der Menüzeile wird darauf hingewiesen, daß ein Untermenü... -
Seite 16: Menüeinstellungen
Menüeinstellungen Menüeinstellungen Die folgende Tabelle enthält eine Auflistung aller einstellbaren Menüobjekte zusammen mit den jeweiligen Standardeinstellungen. Haupt-Menü Beschreibung / Maßnahme Standard- einstellung Bild Anzeige des Untermenüs Bild Werkzeuge Anzeige des Untermenüs Werkzeuge Signalquelle Auswahl der Eingangs- Gemäß (PopUp-Fenster) signalquelle (PC/RGB / S- Suchverfahren VIDEO / VIDEO) Benutzeroberfläche... - Seite 17 Menüeinstellungen Wenn der Modus PC / RGB aktiv ist: Bild (PC/RGB) Beschreibung / Maßnahme Standard- Untermenü-Punkte: einstellung Helligkeit Einstellung der Helligkeit Kontrast Einstellung des Kontrasts Optimize/AutoSync Aktivieren der automatischen Synchronisation Hor. Bildlage Einstellung der horizontalen Bild- position Ver. Bildlage Einstellung der vertikalen Bildposition Tracking Einstellung der Zahl der Bild-...
- Seite 18 Menüeinstellungen Wenn der Modus PC / RGB aktiv ist: Weitere Optionen Beschreibung / Maßnahme Standard- Untermenü-Punkte: einstellung Projektion Auswahl der Projektionsaus- normal (PopUp-Fenster) richtung, Normal/Rück/Decke Farbkorrektur Untermenü Farbkorrektur wählen Trapez Zusätzliche elektronische Kor- rektur von Bildverzeichnung (aus / horizontal / voll). Horizontal: Ausgleich vertikaler Linien Voll: Voller Ausgleich, Geometrien...
- Seite 19 Menüeinstellungen Wenn der Video-Modus aktiv ist: Bild (Video) Beschreibung / Maßnahme Standard- Untermenü-Punkte: einstellung Helligkeit Einstellung der Helligkeit Kontrast Einstellung des Kontrasts Farbe Einstellung der Farbsättigung Farbton Einstellung des Farbtons für NTSC 16 : 9 16:9 ein/aus Rauschfilter Rauschfilter ein/aus Bildschärfe Einstellung der Konturen- schärfe...
- Seite 20 Menüeinstellungen Wenn der Video-Modus aktiv ist: Weitere Optionen Beschreibung / Maßnahme Standard- Untermenü-Punkte einstellung Projektion Auswahl der Projektions- normal (PopUp-Fenster) ausrichtung Farbkorrektur Untermenü Farbkorrektur aufrufen Trapez Zusätzliche elektronische Korrektur von Bildverzeich- nung (aus / horizontal / voll). Horizontal: Ausgleich vertikaler Linien Voll: Voller Ausgleich, Geo- metrien bleiben erhalten...
-
Seite 21: Infrarot-Fernbedienung
Fernbedienung Infrarot-Fernbedienung Über den Gebrauch der Infrarot-Fernbedienung Über das Tastenfeld der Fernbedienung werden grundlegende Projektor- funktionen kontrolliert. Richten Sie die Fernbedienung auf die Projektions- leinwand oder auf den Sensor. Drücken Sie die gewünschte Fernbedienung- staste, um ein Signal an den Projektor zu senden. Taste Beschreibung Standby. - Seite 22 Fernbedienung Taste Beschreibung Bei aktiver Mausemulation: Rechte Maustaste Bei nicht aktiver Mausemulation: Positionieren von Menü- Fenstern bei aktivierter Menüführung bzw. des Videofen- sters bei aktiviertem BIB-Modus (Menü ausgeschaltet). Mit dem Joystick wird das Fenster zentriert. Bei aktiver Mausemulation: Linke Maustaste. SELECT (*) Bei nicht aktiver Mausemulation: Bestätigung einer Auswahl.
-
Seite 23: Bedeutung Der Symbole
Bedeutung der Symbole Bedeutung der Symbole Es werden Symbole angezeigt, die darauf hinweisen, daß ein Präsentations- werkzeug aktiv ist. Pointer-Modus: Mit der Pointer-Taste auf der Fenbedienung aktivierbar. Im Pointer-Modus können Sie einen Zeiger im Bildbereich bewegen. Durch erneutes Betätigen der Pointer-Taste wird der Modus deaktiviert. Freeze-Modus: Mit der Freeze-Taste auf der Fernbedienung aktivierbar. -
Seite 24: Batteriewechsel
Bedeutung der Symbole/Batteriewechsel Fragezeichen: Es wird in ein Fragezeichen angezeigt, wenn der Projektor den Modus Dateneingangsquelle nicht erkennt. Dies kann auch vorkommen, wenn Sie einen Standard-VESA-Modus auf Ihrem System wählen, da manche Gerätetreiber von Grafikkarten im PC Zeitparameter verwenden, die von den durch die Organisation VESA ausgegebenen Parametern abweichen. - Seite 25 Batteriewechsel Batterien und Akkumulatoren gehören nicht in den Hausmüll! Im Interesse des Umweltschutzes sind Sie als Endverbraucher gesetzlich ver- pflichtet (Batterieverordnung), alte und gebrauchte Batterien und Akkumulatoren zurückzugeben. Sie können die gebrauchten Batterien an den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger in Ihrer Gemeinde oder überall dort abgeben, wo Batterien der betreffenden Art verkauft werden.
-
Seite 26: Lampenwechsel
Lampenwechsel Lampenw echsel Die Metalldampflampe des Projektors bietet eine begrenzte Nutzungsdauer von ca. 2.000 Betriebsstunden. Wenn das projizierte Bild dunkel erscheint oder wäh- rend der Anlaufphase des Projektors ein roter Balken die Lampen- nutzungsdauer angezeigt wird, sollten Sie die Lampe ersetzen. Wichtig: Bei extremen Betriebsbedingungen –... -
Seite 27: Anzeige Der Lampennutzungsdauer
Anzeige der Lampennutzungsdauer Anzeige der Lampennutzungsdauer Im Info-Untermenü wird die verstrichene Betriebszeit der Lampe angezeigt. Zur Anzeige der Lampennutzungsdauer wählen sie aus dem Hauptmenü die Option INFO aus. Solange der Lampenanzeigebalken grün ist, ist die Lampe in Ord- nung. Wechselt die Farbe des Balkens jedoch zu rot, sollte die Lampe ersetzt werden. -
Seite 28: Fehlersuche Und Lösungen
Fehlersuche und Lösungen Fehlersuche und Lösungen Problem Wahrscheinliche Ursache Mögliche Lösung Projektor schaltet Lampendeckel nicht Lampendeckel prüfen ggfs. sich selbsttätig ab. verschlossen fest einrasten. Überspannung Bei Störungen schaltet der Projektor in den Modus Standby und kann nur ma- nuell wieder gestartet werden. Wärmestau im Projektor Blockierende Gegenstände entfernen. -
Seite 29: Service-Hotline
Startbild zeigt an, daß alle Parameter auf vorein-gestellte Werte zurückgesetzt wurden. Service Hotline Für Informationen über Liesegang-Produkte und bei Problemen mit der Bedie- nung rufen Sie bitte die Telefon-Nr. (01805) 390145 Im Falle technischer Probleme rufen Sie bitte die Telefon-Nr. (01805 390144 oder 01805 390146) an. -
Seite 30: Projektionstabelle
Projektionstabelle / Benutzermodi / Reset Projektionstabelle Die Angaben beziehen sich auf das Standard-Objektiv f=25,5-31,2 mm. Maximalwert Minimalwert (f=25,5 mm) (f=31,2 mm) Abstand Bild- Bild- Bild- Bilddiagonale breite diago- breite zur Lein- nale wand 0,87 1,09 0,71 0,88 1,45 1,82 1,18 1,46 2,32 2,91... -
Seite 31: Glossar
Glossar Glossar Auflösung Die Anzahl der Bildpunkte, die in einem Anzeigegerät zum Erzeugen von Bildern verfügbar sind. Sie wird in Anzahl der Spalten mal Anzahl der Reihen ausge- drückt (z.B. VGA-Auflösung, 640x480 oder 720x400). Bildpunkt Auch: Pixel. Es ist eine eindeutige Position auf einer Anzeige, die aus einem einzelnen Punkt oder einer Gruppe von drei Punkten (rot, grün und blau) be- steht. -
Seite 32: Technische Daten
Technische Daten Technische Daten Stromversorgung: 100-240 V ~ , 50-60 Hz Anschlüsse: Dateneingang : DVI-I RS232C / Serieller Mausanschluß: 9 pol DSub USB-Maus: Video: Koax (Cinch) S-Video: 4 pol Audio In: 1x Miniklinke Nur vom Werk gelieferte Kabel verwenden! Betriebstemperatur: maximal 35°C Umgebungstemperatur Lagertemperatur: -20°C bis +60°C... -
Seite 33: Unterstützte Datenmodi Und Auflösungen
Unterstützte Datenmodi Unterstützte Datenmodi und Auflösungen Übersicht vordefinierter Datenmodi: Bezeichnung des Auflösung Horizontal- Vertikal- Pixel- Datenmodus Hor. x Vert. Frequenz Frequenz Datenrate VGA 640x350 640 x 350 30,000 70,000 VESA 640x350 85Hz 640 x 350 37,861 85,081 VGA Text 720x350 720 x 350 31,469 70,087... -
Seite 34: Index
Index 8-Stunden-Betrieb 8, 25 Auflösung 16, 29, 30, 31, 32 Ausschalten Batterien 7, 8, 23, 24, 30 Benutzer-Modus (User-Modus) 17, 29 Einschalten 11, 12 Fehlersuche Gewährleistungsbedingungen Grafik-/Daten-Modus 29, 32 Lampe 4, 6, 12, 13, 17, 19, 25, 26, 30, 31 Lichtleistung / Lichtstrom 30, 31 Pixelfehler... -
Seite 35: Gewährleistungsbedingungen
Gewährleistungsbedingungen Gewährleistungsbedingungen für den Liesegang soho 211 Was tun, wenn ein Mangel auftritt? 1. Bringen Sie Ihrem Händler das gekaufte Produkt oder schicken Sie es sorgfältig verpackt unfrei an uns (Adresse unten). Bitte fügen Sie unbedingt eine Kopie des Kaufbeleges bei und beschreiben Sie kurz und präzise den Mangel. Ihre Telefonnum- mer, Fax- und E-Mail-Adresse nicht vergessen. - Seite 36 Dieses Gerät entspricht den Anforderungen der EU-Richtlinie 89/336/EWG über elek- tromagnetische Verträglichkeit und der Niederspannungsrichtlinie 73/23- 93/68/EWG und trägt dafür das CE-Zeichen. Das Gerät erfüllt die folgenden Normen: EN 55022 KL.A (1998) Emission EN 55024 (1997) Immunity EN 61 000-3-2 (1995) Current Harmonics EN 61 000-3-3 (1995) Flicker...
