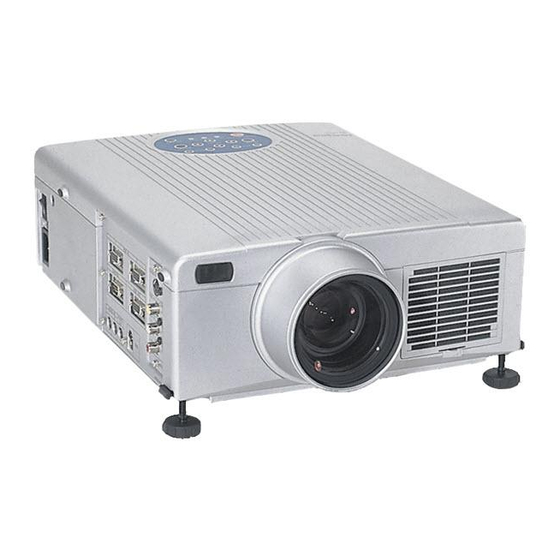

Liquid Crystal Projector
dv370/380
Model No.273/277
USER'S MANUAL
Please read this user's manual thoroughly to ensure correct usage through understanding.
BEDIENUNGSANLEITUNG
Bitte lessen Sie diese Bedienungsanleitung zugunsten der korrekten Bedienung
aufmerksam.
MANUEL D'UTILISATION
Nous vous recommandons de lire attentivement ce manuel pour bien assimiler le
fonctionnement de l'appareil.
MANUALE D'ISTRUZIONI
Vi preghiamo voler leggere attentamente il manuale d'sitruzioni in modo tale da poter
comprendere quanto riportato ai fini di un corretto utilizzo del proiettore.
MANUAL DE USUARIO
Lea cuidadosamente este manual del usuario para poder utilizar corretamente el
producto.
GEBRUIKSAANWIJZNG
Lees voor het qebruik alstublieft deze handleiding aandachtig door, om volledig profijt te
hebben van de uitgebreide mogelijkheden.
BRUKERHÅNDBOK
Vennligst les denne bruksanvisningen grundig for å være garantert driftssikker bruk.
INSTRUÇÕES DO PROPRIETÁRIO
Para assegurar o uso correto do equipamento, por favor leia atentamente este manual do
usuário.
TECHNICAL
REGULATORY NOTICES
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Liesegang dv370
Inhaltszusammenfassung für Liesegang dv370
- Seite 1 Liquid Crystal Projector dv370/380 Model No.273/277 USER'S MANUAL Please read this user's manual thoroughly to ensure correct usage through understanding. BEDIENUNGSANLEITUNG Bitte lessen Sie diese Bedienungsanleitung zugunsten der korrekten Bedienung aufmerksam. MANUEL D'UTILISATION Nous vous recommandons de lire attentivement ce manuel pour bien assimiler le fonctionnement de l'appareil.
- Seite 2 Flüssigkristall-Projektor BEDIENUNGSANLEITUNG BEDIENUNGSANLEITUNG Herzlichen Glückwunsch zum Kauf dieses Flüssigkristall-Projektors von. WARNUNG • Bitte lesen Sie die beiliegende Broschüre “SICHERHEITSVORSCHRIFTN” und diese “BEDIENUNGSANLEITUNG” gründlich durch, um korrekte Verwendung durch richtiges Verständnis sicherzustellen. Bewahren Sie die Bedienungsanleitung nach dem Durchlesen für spätere Bezugnahme an einem sicheren Ort auf. HINWEISE •...
-
Seite 3: Vor Der Verwendung
EIGENSCHAFTEN EIGENSCHAFTEN Dieser Flüssigkristallprojektor dient zum Projizieren von Computergrafiken und NTSC/PAL/SECAM-Videobildern auf eine Leinwand. Großflächige Projektion ist problemlos möglich, und das Gerät benötigt zur Aufstellung nur wenig Platz. Hervorragende Helligkeit Die UHB-Lampe und die Hochleistungsoptik des Geräts sorgen zusammen für optimale Bildhelligkeit. -
Seite 4: Namen Der Teile
Namen der Teile Taste ZOOM Taste FOCUS Taste MUTE Taste INPUT Taste STANDBY/ON Taste MENU Anzeige LAMP Taste RESET Anzeige POWER Anzeige TEMP Bedienungsfeld (Vgl.Seite 9 “BEDIENUNG”.) Bedienungsfeld Ventilationsöffnungen Fernbedienungssensor (Auslaß) Objektiv Tragegriff Fußeinstellung Luftfilter und Einlaß für den Kühlventilator Objektivdeckel Fußeinstellung Ansicht von vorn/rechts... - Seite 5 Namen der Teile (fortsetzung) Taste VIDEO Taste STANDY/ON Taste LASER Taste BLANK Taste RGB Steuerfläche (DISK PAD Maus-/Rechtsklicktaste (MOUSE/RIGHT) Dient zur Bedienung der Maus-Umschaltfunktion und Dient zum Klicken der der Linksklickfunktion. rechten Maustaste. Taste AUTO Taste POSITION Taste MENU Taste RESET Taste MENU SELECT Dient zum Klicken der rechten Maustaste.
-
Seite 6: Einlegen Der Batterien
Einlegen der Batterien Einlegen von R06-Batterien in das Fernbedienungsteil. 1. Den Batteriefachdeckel abnehmen. Drücken Sie den Knopf, während Sie den Batteriedeckel anheben. 2. Einlegen der Batterien. Auf die korrekte Ausrichtung der Plus- und Minuspole achten. 3. Den Batteriefachdeckel wieder anbringen. VORSICHT •... -
Seite 7: Installation Von Projektor Und Bildschirm
INSTALLATION INSTALLATION Installation von Projektor und Bildschirm Beziehen Sie sich für die Bestimmung der Bildschirmgröße und des Projektionsabstands auf die folgende Zeichnung und Tabelle. Leinwand Die Projektionsabstände, die in der Tabelle folgend gezeigt werden, sind für Größengleich (1024 x 768 Punkte). a: Entfernung des Projektors zur Leinwand. - Seite 8 Kabelanschluß Sprechen Sie die Tabelle unten für das Anschließen jedes Terminals des Projektors an jede Einheit an. Tabelle 2. Kabelanschluß Funktion Buchse Kabel RGB IN 1 Mitgeliefertes RGB-Kabel oder gesondertes Analoger RGB-Eingang RGB IN 2 RGB-Kabel mit 15-poligem D-Sub- Kompaktstecker und Zollgewindeschrauben Analoger RGB-Ausgang RGB OUT Gesondertes digitales RGB-Kabel mit...
-
Seite 9: Beispid Für Systemeinrichtung
Netzanschluß Verwenden Sie entsprechend der zu verwendenden Steckdose das angemessene mitgelieferte Netzkabel. Schließen Sie den Netzanschluß des Projektors mit dem Netzkabel sicher an eine Steckdose an. VORSICHT • Das Netzkabel vorsichtig Steckdose entsprechend den Anweisungen in den mitgelieferten "Sicherheitsanweisungen" und in dieser Anleitung handhaben. -
Seite 10: Bedienung
BEDIENUNG BEDIENUNG Taste VIDEO STANDBY/ON LASER STANDBY/ON Anzeige POWER Taste STANDBY/ON BLANK Taste ZOOM Taste FOCUS AUTO MENU POSITION MENU SELECT RESET PinP Netzschalter FREEZE VOLUME MAGNIFY Taste FOCUS MUTE FOCUS ZOOM Objektivdeckel Taste ZOOM Einschalten 1. Stellen Sie sicher, daß das Netzkabel korrekt angeschlossen ist. 2. - Seite 11 Grundbetrieb Der in Tabelle 2 gezeigte Grundbetrieb wird von der mitgelieferten Fernbedienung her durchgeführt oder vom Bedienungsfeld. Durch (*) angezeigte Punkte können vom Bedienungsfeld her bedient werden. Tabelle 2. Grundbetrieb Punkt Beschreibung Wahl von Eingangssignal : Drücken Sie die Taste INPUT. RGB IN 1 →...
- Seite 12 Durch (*) angezeigte Punkte können vom Bedienungsfeld her bedient werden. Tabelle 3. Grundbetrieb (fortsetzung) Punkt Beschreibung VOLUME Einstellen der Lautstärke : Drücken Sie die Taste INPUT (Lautstärke) Einschalten/Aufheben von Stummschaltung : Drücken Sie die Taste MUTE (*) MUTE. Bei eingeschalteter Stummschaltung wird kein Ton gehört. (Stummschaltung) Automatische Einstellung am RGB-Eingang : Drücken Sie die Taste AUTO.
- Seite 13 Einstellungsmenü EISTL EINGB ABBLD OPT. Die folgenden Einstellungen sind möglich, EISTL EINGB ABBLD OPT. HELLE HELLE wenn EISTL am Oberteil des Menüs gewählt KONTRAST KONTRAST V-POSIT SCH RFE wird. Ein Teil des Einstellungsmenüs H-POSIT FARBE H-PHASE F-TON unterscheidet zwischen RGB-Eingang VIDEO- H-GR.
- Seite 14 Eingangsmenü EISTL EINGB ABBLD OPT. Die folgenden Funktionen stehen zur Verfügung, wenn EINGB im Menü AUSF HREN AUTO L SCHEN gewählt wird. Wählen Sie einen Punkt mit den Tasten VIDEO VIDEO NR starten oder stoppen Sie den Betrieb mit den Tasten .
- Seite 15 Abbldmenü EISTL EINGB ABBLD OPT. Die folgenden Einstellungen stehen zur Verfügung, wenn ABBLD im KEYSTONE Menü gewählt worden ist. Wählen Sie einen Punkt mit den Tasten BLANK SPIEGEL und beginnen Sie mit dem Betrieb. START P. IN P. Tabelle 6. Abbldmenü Punkt Beschreibung Einstellen der Keystone: Verringerung der Größe der Unterseite des...
- Seite 16 Optionenmenü EISTL EINGB ABBLD OPT. Die folgenden Einstellungen stehen zur Verfügung, wenn OPT. im Menü LAUTST. MEN FARBE gewählt worden ist. Wählen Sie einen Punkt mit den Tasten SPRACHE AUTOM-AUS und starten Sie den Betrieb. Die mit (**) markierten Funktionen sind nur SYNC ON G HDTV im Video-Eingabemodus wirksam, nicht im RGB-Eingabemodus, außer...
-
Seite 17: Kein-Signal-Menü
Kein-Signal-Menü LAUTST. KEYSTONE Die gleichen Einstellungen wie mit den Menüs ABBLD und OPT. stehen BLANK SPIEGEL zur Verfügung, wenn die Taste MENU während Anzeige der Meldung START MEN FARBE “KEIN EINGANGSSIGN. AUF ***” oder “SYNCER. UBERSCHR. SPRACHE AUTOM-AUS AUF ***” gedrückt wird, während kein Signal empfangen wird. SYNC ON G Tabelle 8. -
Seite 18: Wartung
WARTUNG WARTUNG Lampen HOCHSPANNUNG HOHE TEMPERATUR HOHER DRUCK Wenden Sie sich vor dem Auswechseln der Lampe an Ihren Händler. Angaben zur Ersatzlampe finden Sie unter "Sonderzubehör" in Tabelle 12. Schalten Sie vor dem Auswechseln der Lampe die Stromversorgung aus, ziehen Sie den Stecker des Netzkabels aus der Steckdose und warten Sie etwa 45 Minuten, bis sich die Lampe abgekühlt hat. - Seite 19 Auswechseln der Lampe 1. Schalten Sie den Projektor aus, ziehen Sie den Stecker des Netzkabels aus der Steckdose und warten Sie mindestens 45 Minuten zum Abkühlen des Projektors. 2. Bereiten Sie eine neue Lampe vor. 3. Überprüfen Sie, daß sich der Projektor ausreichend abgekühlt hat, und legen Sie ihn dann vorsichtig mit der Oberseite nach unten hin.
-
Seite 20: Luftfilterwartung
Luftfilterwartung Der Luftfilter sollte wie nachfolgend beschrieben etwa alle 100 Stunden gereinigt werden. 1. Schalten Sie die Stromversorgung des Projektors aus und ziehen Sie den Stecker des Netzkabels aus der Steckdose. 2. Reinigen Sie den Luftfilter mit einem Staubsauger. VORSICHT • Schalten Sie die Stromversorgung aus und ziehen Sie den Stecker des Netzkabels aus der Steckdose, bevor Sie mit der Wartungsarbeit beginnen. -
Seite 21: Störungssuche
STÖRUNGSSUCHE STÖRUNGSSUCHE OSD-Meldungen Die nachfolgend angeführten Meldungen können nach dem Einschalten der Stromversorgung auf dem Bildschirm erscheinen. Ergreifen Sie die angemessenen Maßnahmen, wenn eine solche Meldung erscheint. Tabelle 9. OSD-Meldungen Meldung Beschreibung Die links gezeigte Meldung erscheint nach Verwendung der Lampe für 1300 Stunden. - Seite 22 Ö Ö Ö Ö Anzeigemeldung Die Anzeige POWER, die Anzeige LAMP und die Anzeige TEMP leuchten wie folgt auf oder nicht. Ergreifen Sie die angemessenen Maßnahmen. Tabelle 10. Anzeigemeldung Anzeige Anzeige Anzeige Beschreibung POWER LAMP TEMP Blinkt orange- Schaltet Schaltet Der Bereitschaftsmodus ist eingestellt worden.
- Seite 23 Ö Ö Ö Ö Symptom Die folgenden Erscheinungen sind möglicherweise keine Störungen. Bitte überprüfen Sie entsprechend der folgenden Tabelle. Tabelle 11. Symptom Zu überprüfender Punkt Seite Erscheinungen Beispiele für keine Störungen •Der Hauptnetzschalter ist nicht •Den Hauptnetzschalter auf ON auf ON gestellt. stellen.
-
Seite 24: Technische Daten
TECHNISCHE DATEN TECHNISCHE DATEN Tabelle 12. Technische Daten Punkt Einzelheiten Produktbezeichnung Flüssigkristallprojektor Größe 3,3 cm (Typ 1,3) Flüssigkrist Antriebsystem TFT-Aktiv-Matrix allfeld 786.432 Bildpunkte (1024 vertikal × 768 horizontal) Bildpunktezahl Objektiv Zoomobjektiv F=1,7 bis 2,3, f=49,0 bis 64,0 mm Lampe 250 W UHB Lautsprecher 1,2 W + 1,2 W (Stereo) Stromversorgung... -
Seite 25: Garantie Und Kundendienst
GARANTIE UND KUNDENDIENST GARANTIE UND KUNDENDIENST Wenn ein Problem auftritt, so lesen Sie zuerst den Abschnitt "STÖRUNGSSUCHE" (seite20) und führen Sie die vorgeschlagenen Überprüfungen durch. Wenn dies das Problem nicht löst, so wenden Sie sich an Ihren Händler oder an eine Wartungsfirma. Wenn Reparaturen möglich und gewünscht sind, so ist Bezahlung erforderlich. - Seite 26 Ed. Liesegang • Volmerswerther Straße 21 • D-40221 Düsseldorf • Postfach 10 35 53 • D-40026 Düsseldorf Telefon (02 11) 3901-1 • Telex 8 582 434 • Telfax (02 11) 39 01-227 WWW.Liesegang.de Printed in Japan *QR49331*...
