Dynojet Power Commander III USB Installationsanleitung Seite 3

i115-411DE www.powercommander.com

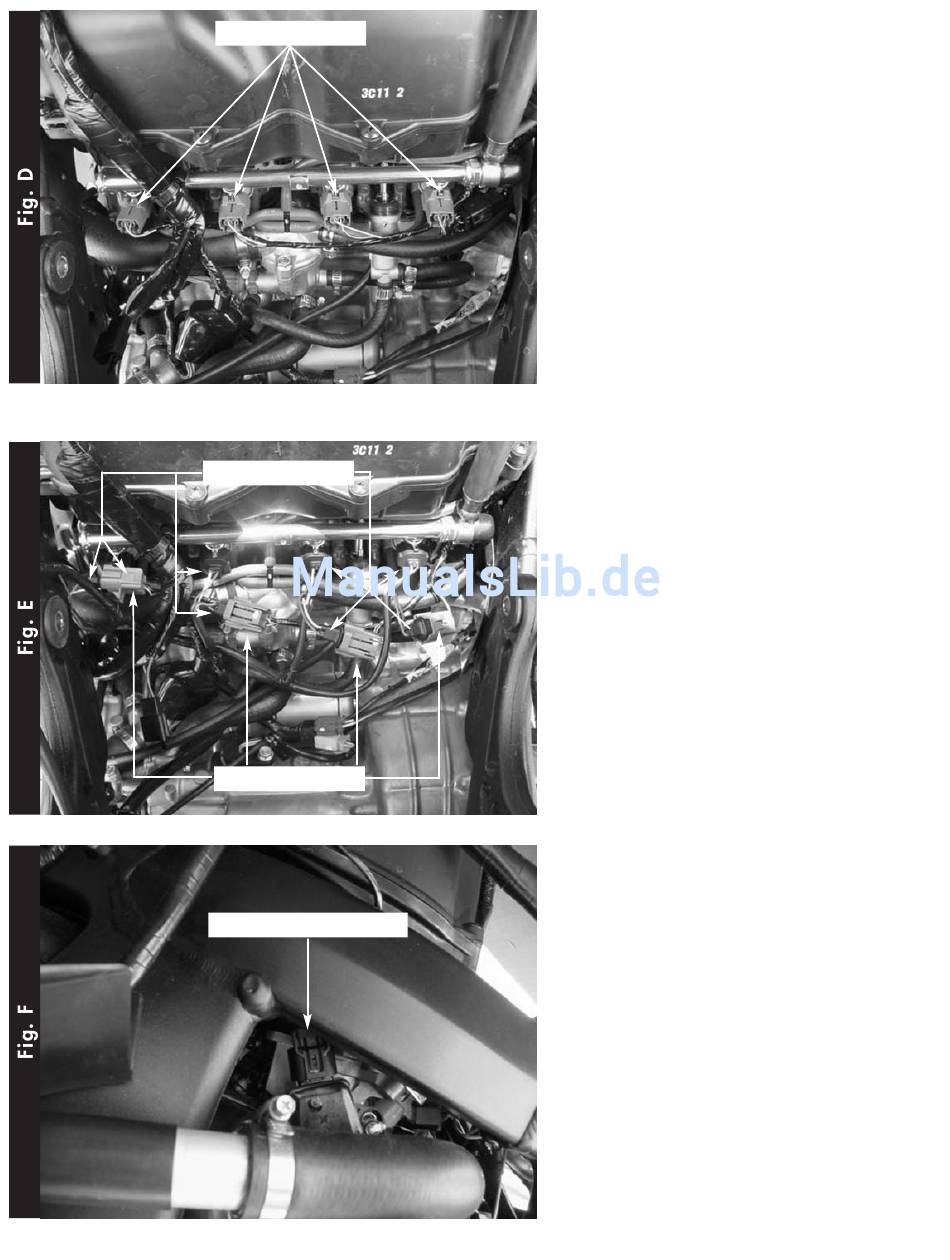

Stecker abziehen
PCIII Stecker
Fahrzeugstecker
Drosselklappensensor
8 Steckverbindungen der Einspritzdüsen
(Fig. D) trennen.
9 Mit PCIII Steckern, Fahrzeugsteckern
Einspritzdüsen eine in-line
Verbindung (Fig. E) herstellen.
Mit dem ORANGEFARBENEN
PCIII Kabel (Zylinder 1-links aussen)
beginnen und zur rechten Seite der
Ansaugbrücke fortfahren.
10 Auf der linken Seite der
Ansaugbrücke befindet sich der
Drosselklappensensor (Fig. F).
11 Steckverbindung des Sensors trennen
und Kabel mit Stecker zur Aussenseite
des Fahrzeuges legen.
2003-2004 Honda CBR600RR - PCIII USB - 3
