Air-Conditioners

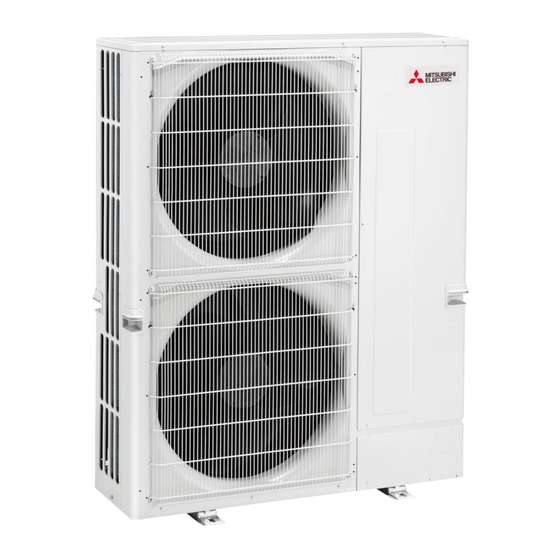

PUMY-P200YKM
INSTALLATION MANUAL
For safe and correct use, read this manual and the indoor unit installation manual thoroughly before installing
the air-conditioner unit.
INSTALLATIONSHANDBUCH
Aus Sicherheitsgründen und zur richtigen Verwendung vor der Installation die vorliegende Bedienungsanleitung
und die Installationsanleitung der Innenanlage gründlich durchlesen die Klimaanlage.
MANUEL D'INSTALLATION
Avant d'installer le climatiseur, lire attentivement ce manuel, ainsi que le manuel d'installation de l'appareil
intérieur pour une utilisation sûre et correcte.
INSTALLATIEHANDLEIDING
Lees deze handleiding en de installatiehandleiding van het binnenapparaat zorgvuldig door voordat u met het
installeren van de airconditioner begint.
MANUAL DE INSTALACIÓN
Para un uso correcto y seguro, lea detalladamente este manual y el manual de instalación de la unidad interior
antes de instalar la unidad de aire acondicionado.
MANUALE DI INSTALLAZIONE
Per un uso sicuro e corretto, leggere attentamente il presente manuale ed il manuale d'installazione dell'unità
interna prima di installare il condizionatore d'aria.
EΓΧEIPIΔIO OΔHΓIΩN EΓKATAΣTAΣHΣ
Για σωστή και ασφαλή χρήση, διαβάστε προσεκτικά αυτό το εγχειρίδιο καθώς και το εγχειρίδιο εγκατάστασης
της εσωτερικής μονάδας, προτού εγκαταστήσετε τη μονάδα του κλιματιστικού.
MANUAL DE INSTALAÇÃO
Para uma utilização segura e correcta, leia atentamente este manual e o manual de instalação da unidade
interior antes de instalar o aparelho de ar condicionado.
INSTALLATIONSMANUAL
Læs af sikkerhedshensyn denne manual samt manualen til installation af indendørsenheden grundigt, før du
installerer klimaanlægget.
INSTALLATIONSMANUAL
Läs bruksanvisningen och inomhusenhetens installationshandbok noga innan luftkonditioneringen installeras
så att den används på ett säkert och korrekt sätt.
MONTAJ ELKİTABI
Emniyetli ve doğru kullanım için, klima cihazını monte etmeden önce bu kılavuzu ve iç ünite montaj kılavuzunu
tamamıyla okuyun.
РУКОВОДСТВО ПО УСТАНОВКЕ
Для обеспечения безопасной и надлежащей эксплуатации внимательно прочтите данное руководство
и руководство по установке внутреннего прибора перед установкой кондиционера.
For use with R410A
FOR INSTALLER
FÜR INSTALLATEURE
POUR L'INSTALLATEUR
VOOR DE INSTALLATEUR
PARA EL INSTALADOR
PER L'INSTALLATORE
ΓΙΑ ΑΥΤΟΝ ΠΟΥ ΚΑΝΕΙ ΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ
PARA O INSTALADOR
TIL INSTALLATØREN
FÖR INSTALLATÖREN
MONTÖR İÇİN
ДЛЯ УСТАНОВИТЕЛЯ
English (GB)
Deutsch (D)
Français (F)
Nederlands (NL)
Español (E)
Italiano (I)
Eλληνικά (GR)
Português (P)
Dansk (DA)
Svenska (SW)
Türkçe (TR)
Русский (RU)

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Mitsubishi Electric PUMY-P200YKM

Inhaltszusammenfassung für Mitsubishi Electric PUMY-P200YKM

  • Seite 1 Air-Conditioners PUMY-P200YKM For use with R410A INSTALLATION MANUAL FOR INSTALLER English (GB) For safe and correct use, read this manual and the indoor unit installation manual thoroughly before installing the air-conditioner unit. INSTALLATIONSHANDBUCH FÜR INSTALLATEURE Deutsch (D) Aus Sicherheitsgründen und zur richtigen Verwendung vor der Installation die vorliegende Bedienungsanleitung und die Installationsanleitung der Innenanlage gründlich durchlesen die Klimaanlage.

  • Seite 14: Überprüfung Des Lieferumfangs

    Aufrechterhaltung der Produktsicherheit darstellen. schäden verursacht. • Verwenden Sie nur von Mitsubishi Electric zugelassenes Zubehör, und lassen • Wenn die Klimaanlage in einem kleinen Raum installiert wird, müssen Maßnah- Sie dieses durch Ihren Fachhändler oder eine Vertragswerkstatt einbauen. Wenn men ergriffen werden, damit die Kältemittelkonzentration auch bei Kältemit-...

  • Seite 15: Vor Der Installation

    1. Sicherheitsvorkehrungen 1.1. Vor der Installation Vorsicht: • Während des Heizens entsteht an der Außenanlage Kondenswasser. Sorgen Sie • Setzen Sie die Anlage nicht in unüblichem Umfeld ein. Wenn die Klimaanlage in Bereichen installiert ist, in denen sie Rauch, austretendem Öl (einschließlich für eine Wasserableitung rund um die Außenanlage, wenn Kondenswasser Schä- Maschinenöl) oder Schwefeldämpfen ausgesetzt ist, Gegenden mit hohem Salz- den verursachen kann.

  • Seite 16: Aufstellort

    2. Aufstellort 2.1. Rohrleitung für Kältemittel Siehe Fig. 4-1. 2.2. Auswahl des Aufstellungsortes für die Außenanlage • Vermeiden Sie Aufstellungsorte, die direkter Sonneneinstrahlung oder anderen Hitze- quellen ausgesetzt sind. • Wählen Sie den Aufstellungsort so, dass von der Anlage ausgehende Geräusche die Nachbarschaft nicht stören.

  • Seite 17: Freiraum Für Belüftung Und Bedienung

    2. Aufstellort 2.4.2. Installation mehrerer Außenanlagen 2.4. Freiraum für Belüftung und Bedienung Zwischen den Geräten einen Abstand von mindestens 25 mm einräumen. 2.4.1. Installation einer einzelnen Außenanlage 1 Hindernisse nur auf der Rückseite (Fig. 2-8) Die folgenden Mindestabmessungen gelten, außer für Max., was für Maximalabmes- 2 Hindernisse nur auf der Rück- und Oberseite (Fig.

  • Seite 18: Einbau Der Außenanlage

    2. Aufstellort 2.5.3. Aufstellung an windanfälligen Aufstellungsorten Bei Anbringung der Außenanlage auf dem Dach oder einem anderen, nicht vor Wind ge- schützten Ort, richten Sie die Luftaustrittsöffnung so aus, dass sie nicht unmittelbar star- kem Wind ausgesetzt ist. Wenn starker Wind direkt in die Luftaustrittsöffnung bläst, kann dadurch der normale Luftstrom beeinträchtigt werden, was zu Fehlfunktionen führen kann.
  • Seite 19 4. Installation der Kältemittelrohrleitung (mm) A+B+C+D+a+b+c+d+e 150 m È Flüssigkeitsrohr É Gasrohr L = A+B+C+D+e 80 m ø9,52 ø19,05 60 m ℓ = B+C+D+e 30 m L > 60 m ø12,7 ø19,05 50 m (Unteres H der Außenanlage 40 m) 15 m B, C, D (mm)

  • Seite 20: Verfahren Zum Prüfen Der Rohre Auf Dichtigkeit

    4. Installation der Kältemittelrohrleitung 4.3. Kältemittelrohrleitung (Fig. 4-4) Das Wartungspult D (drei Schrauben) und die vordere Leitungsabdeckung A (zwei Schrauben) sowie die rückwärtige Leitungsabdeckung B (zwei Schrauben) abnehmen. 1 Die Kältemittelrohrleitung-Verbindungen für die Innen-/Außenanlage vornehmen, wenn das Absperrventil der Außenanlage vollständig geschlossen ist. 2 Luftreinigung unter Vakuum vom Innenaggregat und dem Rohrleitungsanschluss aus.

  • Seite 21: Zusätzliches Kühlmittel Einfüllen

    4. Installation der Kältemittelrohrleitung Vorkehrungen bei Verwendung des Füllventils (Fig. 4-8) Ziehen Sie die Wartungseinheit bei der Installation nicht zu fest an, da sonst der Ventilkern * Die Abbildung links dient nur als verformt werden und sich lösen kann, wodurch möglicherweise ein Gasleck verursacht wird. Beispiel.

  • Seite 22: Übertragungskabelanschluss

    6. Elektroarbeiten <PUMY-P·YKM> 6.2. Reglerkasten und Kabelanschlusspunkte (Fig. 6-1) 1. Die Übertragungsleitung der Innenanlage an die Klemmleiste für die Übertragungsleitung L1 L2 L3 N (TB3) anschließen oder die Leitungen zwischen den Außenanlagen oder die Leitungen zur Zentralsteuerung an die Klemmleiste der Zentralsteuerung (TB7) anschließen. Bei Verwendung abgeschirmter Elektroleitungen schließen Sie bitte die abgeschirmte Erdung der Übertragungsleitung des Innengerätes an die Schraube ( C oder D ) an und verbinden Sie die abgeschirmte Erdung der Elektroleitung zwischen den Außen-...

  • Seite 23: M-Net-Fernbedienung

    6. Elektroarbeiten <Zulässige Kabellängen> 1 M-NET-Fernbedienung • Größte Länge über die Außenaggregate: L und L und L 500 m (1,25 mm oder mehr) • Längste Übertragungskabellänge: und L und L und L und L und L 200 m (1,25 mm oder mehr) •...
  • Seite 24 6. Elektroarbeiten Mit Anschluss-Kit verbinden (PAC-LV11M) Innengerät MSY-EF•VE, MSY-GE•VA, MSY-GH, MSZ-GE•VA Typ 1 MSZ-SF•VA, MSZ-SF•VE, MSZ-EF•VE, MSZ-FH•VE Typ 2 MFZ-KJ•VE Beispieltabelle Typ 3 Anschluss-Kit (PAC-LV11M) 6000 Innengerät PMFY-VBM, PLFY-VBM, PEFY-VMS1, PCFY-NKMU BEISPIEL Typ 1 19,8 PKFY-VHM, PKFY-VKM Typ 2 PLFY-VCM Typ 4 PKFY-VBM Typ 5...

  • Seite 25: Testlauf

    7. Testlauf 7.1. Vor dem Testlauf ► Nach Installierung, Verdrahtung und Verlegung der Rohrleitungen der Innen- 3. Nach dem Anschließen der Stromleitungen und dem Einschalten des Netzstroms, be- und Außenanlagen überprüfen und sicherstellen, dass kein Kältemittel ausläuft, ginnt der Kompressor warmzulaufen. Messen Sie den Isolationswiderstand nach den Netzstromversorgung und Steuerleitungen nicht locker sind, Polarität nicht unten aufgeführten Einschaltzeiten erneut.
