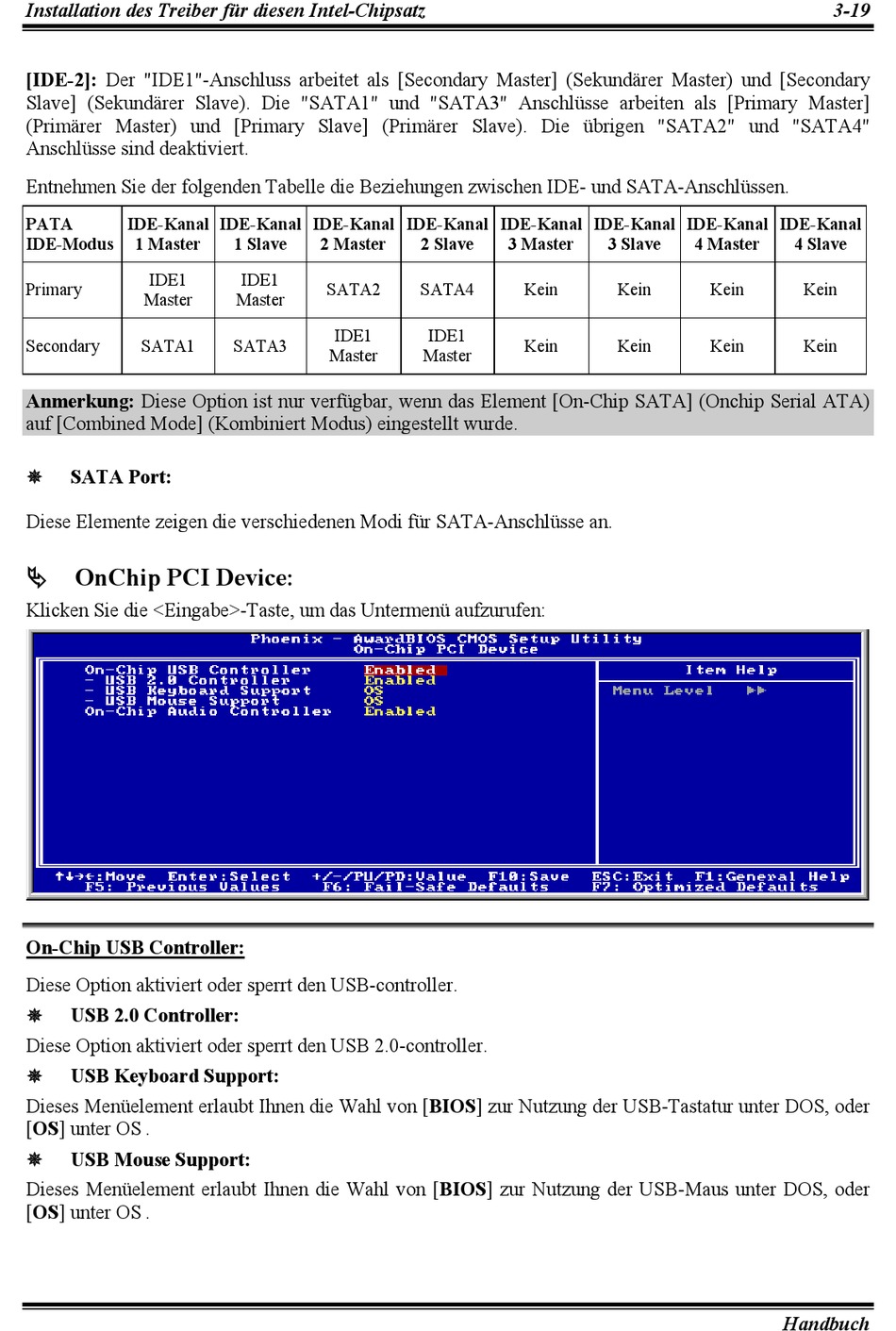

Installation des Treiber für diesen Intel-Chipsatz
[IDE-2]: Der "IDE1"-Anschluss arbeitet als [Secondary Master] (Sekundärer Master) und [Secondary
Slave] (Sekundärer Slave). Die "SATA1" und "SATA3" Anschlüsse arbeiten als [Primary Master]
(Primärer Master) und [Primary Slave] (Primärer Slave). Die übrigen "SATA2" und "SATA4"
Anschlüsse sind deaktiviert.
Entnehmen Sie der folgenden Tabelle die Beziehungen zwischen IDE- und SATA-Anschlüssen.
PATA
IDE-Kanal
IDE-Modus
1 Master
IDE1
Primary
Master
Secondary
SATA1
Anmerkung: Diese Option ist nur verfügbar, wenn das Element [On-Chip SATA] (Onchip Serial ATA)
auf [Combined Mode] (Kombiniert Modus) eingestellt wurde.
#
SATA Port:
Diese Elemente zeigen die verschiedenen Modi für SATA-Anschlüsse an.
$
OnChip PCI Device:
Klicken Sie die <Eingabe>-Taste, um das Untermenü aufzurufen:
On-Chip USB Controller:
Diese Option aktiviert oder sperrt den USB-controller.
#
USB 2.0 Controller:
Diese Option aktiviert oder sperrt den USB 2.0-controller.
#
USB Keyboard Support:
Dieses Menüelement erlaubt Ihnen die Wahl von [BIOS] zur Nutzung der USB-Tastatur unter DOS, oder
[OS] unter OS .
#
USB Mouse Support:
Dieses Menüelement erlaubt Ihnen die Wahl von [BIOS] zur Nutzung der USB-Maus unter DOS, oder
[OS] unter OS .
IDE-Kanal
IDE-Kanal
1 Slave
2 Master
IDE1
SATA2
Master
IDE1
SATA3
Master
IDE-Kanal
IDE-Kanal
2 Slave
3 Master
SATA4
Kein
IDE1
Kein
Master
IDE-Kanal
IDE-Kanal
3 Slave
4 Master
Kein
Kein
Kein
Kein
3-19
IDE-Kanal
4 Slave
Kein
Kein
