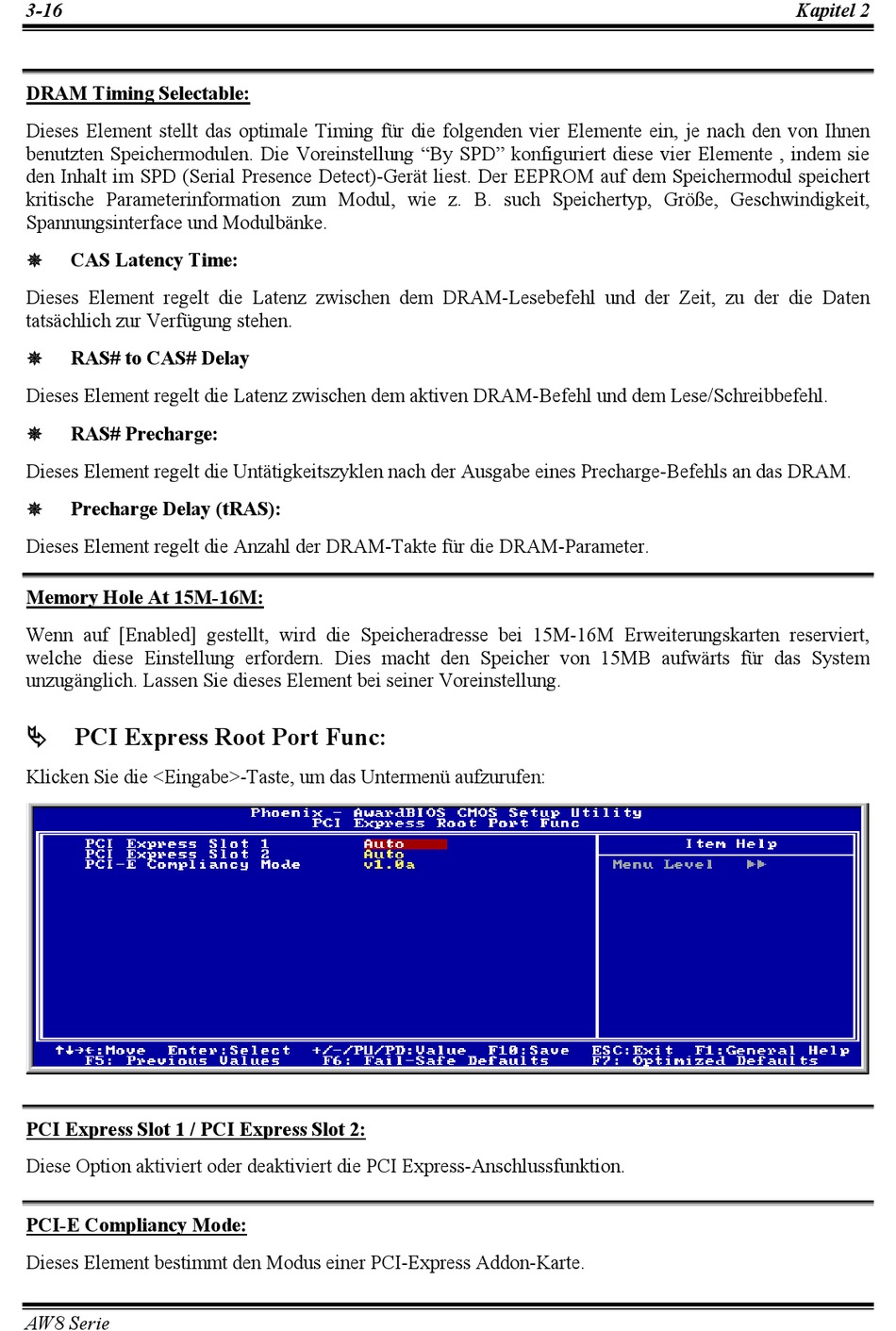

3-16
DRAM Timing Selectable:
Dieses Element stellt das optimale Timing für die folgenden vier Elemente ein, je nach den von Ihnen
benutzten Speichermodulen. Die Voreinstellung "By SPD" konfiguriert diese vier Elemente , indem sie
den Inhalt im SPD (Serial Presence Detect)-Gerät liest. Der EEPROM auf dem Speichermodul speichert
kritische Parameterinformation zum Modul, wie z. B. such Speichertyp, Größe, Geschwindigkeit,
Spannungsinterface und Modulbänke.
#
CAS Latency Time:
Dieses Element regelt die Latenz zwischen dem DRAM-Lesebefehl und der Zeit, zu der die Daten
tatsächlich zur Verfügung stehen.
#
RAS# to CAS# Delay
Dieses Element regelt die Latenz zwischen dem aktiven DRAM-Befehl und dem Lese/Schreibbefehl.
#
RAS# Precharge:
Dieses Element regelt die Untätigkeitszyklen nach der Ausgabe eines Precharge-Befehls an das DRAM.
#
Precharge Delay (tRAS):
Dieses Element regelt die Anzahl der DRAM-Takte für die DRAM-Parameter.
Memory Hole At 15M-16M:
Wenn auf [Enabled] gestellt, wird die Speicheradresse bei 15M-16M Erweiterungskarten reserviert,
welche diese Einstellung erfordern. Dies macht den Speicher von 15MB aufwärts für das System
unzugänglich. Lassen Sie dieses Element bei seiner Voreinstellung.
$
PCI Express Root Port Func:
Klicken Sie die <Eingabe>-Taste, um das Untermenü aufzurufen:
PCI Express Slot 1 / PCI Express Slot 2:
Diese Option aktiviert oder deaktiviert die PCI Express-Anschlussfunktion.
PCI-E Compliancy Mode:
Dieses Element bestimmt den Modus einer PCI-Express Addon-Karte.
AW8 Serie
Kapitel 2
