Kullanmadan önce, sistemin yetkili bayi tarafından talimatlara uygun olarak
kurulduğundan emin olun.
•
Panasonic Hava-Su iki üniteden oluşan split (ayrık) bir sistemdir: iç ve dış üniteler. İç mekan ünitesi hidromodül ve 200 l.'lik
sıhhi su tankından oluşmaktadır.
• Bu işletim talimatları, iç ve dış ünite kullanılarak sistemin nasıl işletileceğini açıklar.
• Radyatör, harici sıcaklık kontrol ünitesi ve zemin altı üniteler gibi diğer ürünlerin işletimi hakkında bilgi almak için ilgili ürünün
işletim talimatlarına bakın.
•
Sistem, HEAT modunda çalışacak ve COOL modu devre dışı bırakılacak biçimde kilitlenebilir.
•
Bu kılavuzda açıklanan bazı işlevler sisteminiz için geçerli olmayabilir.
•
Detaylı bilgi için en yakın bayiye başvurabilirsiniz.
* Sistem, COOL modu olmadan çalışacak biçimde kilitlidir. Kilit sadece yetkili tesisatçılar veya yetkili servis ortaklarımız tarafından
1
açılabilir.
* Sadece COOL modunun kilidi açıkken görüntülenir (Bu, COOL modunun kullanılabilir olma zamanını belirtir).
2

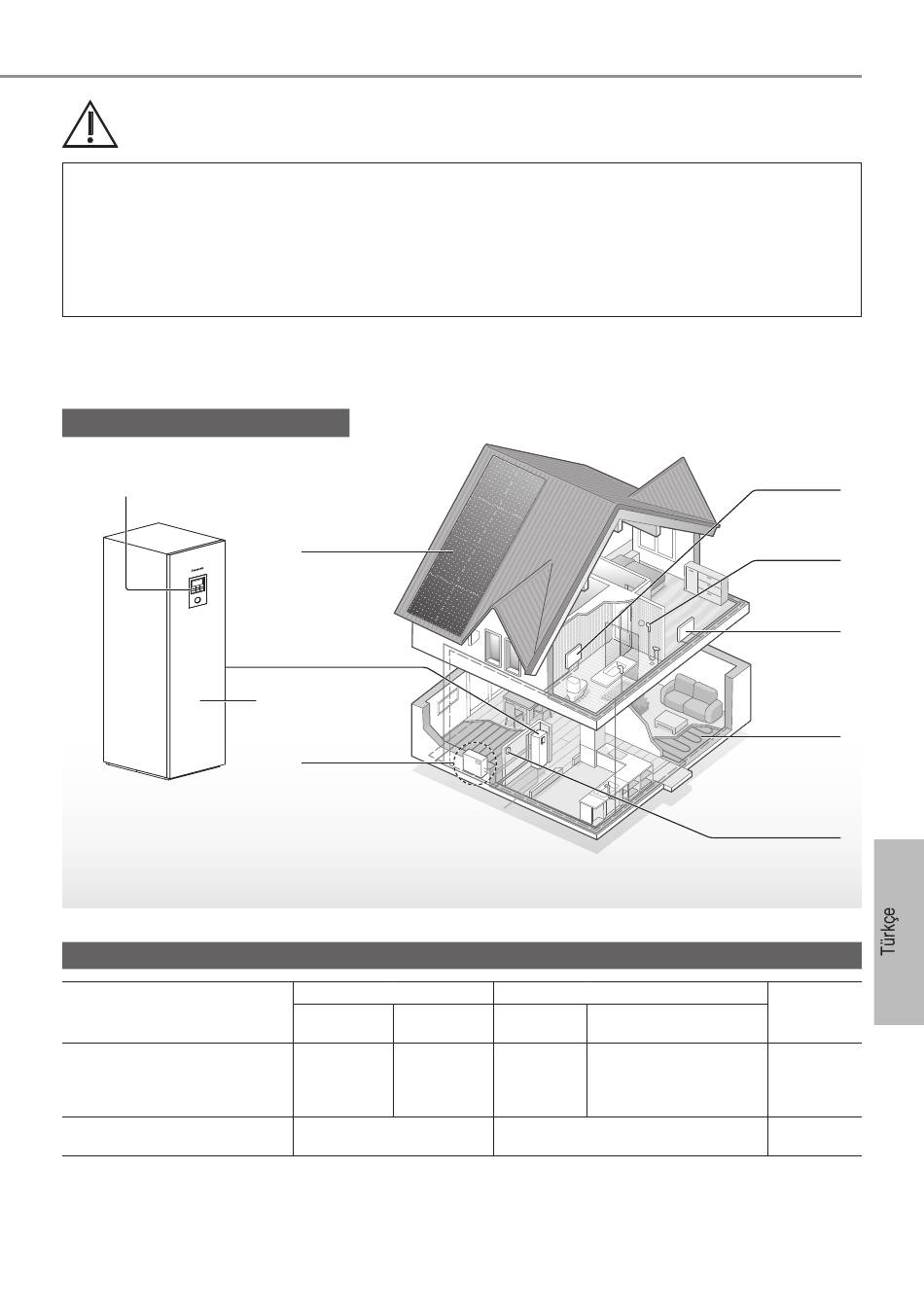

Sisteme genel bakış
Uzaktan Kumanda
Not:
Ön Plakanın açılması önerilmez.
(Sadece yetkili bayi/uzman kullanımı için)
Bu kılavuzda kullanılan çizimler yanlızca bilgi verme amaçlıdır ve gerçek ürünlerden farklılık gösterebilir.
Geliştirme faaliyetleri çerçevesinde ürün özellikleri önceden haber verilmeksizin değiştirilebilir.
İşletim koşulları
Su çıkış sıcaklığı (°C)
(Min. / Maks.)
Dış ortam sıcaklığı (°C)
(Min. / Maks.)
Dış ortam sıcaklığı tabloda belirtilen aralığın dışındaysa ısıtma kapasitesi önemli ölçüde düşer ve dış ünite kendini korumak üzere
çalışmayı durdurabilir.
Dış ortam sıcaklığı yeniden belirtilen aralığa dönünce ünite otomatik olarak yeniden başlar.
* 55 °C'ın üzeri, sadece yedek ısıtıcı çalışması ile mümkündür.
* -10 °C ile -15 °C arasındaki dış ortamda, su çıkış sıcaklık 60 °C'den 55 °C'ye düşer.
3
Güneş Paneli
İç Ünite
Ön Plaka
Dış Ünite
WH-UD serisi
ISITMA ISITMA
(TANK) (DEVRE)
- / 65* 20 / 55
-20 / 35
WH-UX serisi, WH-UQ serisi
ISITMA ISITMA
(TANK) (DEVRE)
20 / 55 (Ortamın Altında
-15 °C) *
- / 65*
20 / 60 (Ortamından
Üstünde -10 °C) *
-28 / 35
Radyatör
Duş
Fan Bobini
Ünitesi
Zeminden
Isıtma
Güç Kaynağı
* SOĞUTMA
1
(DEVRE)
3
5 / 20
3
16 / 43
55
