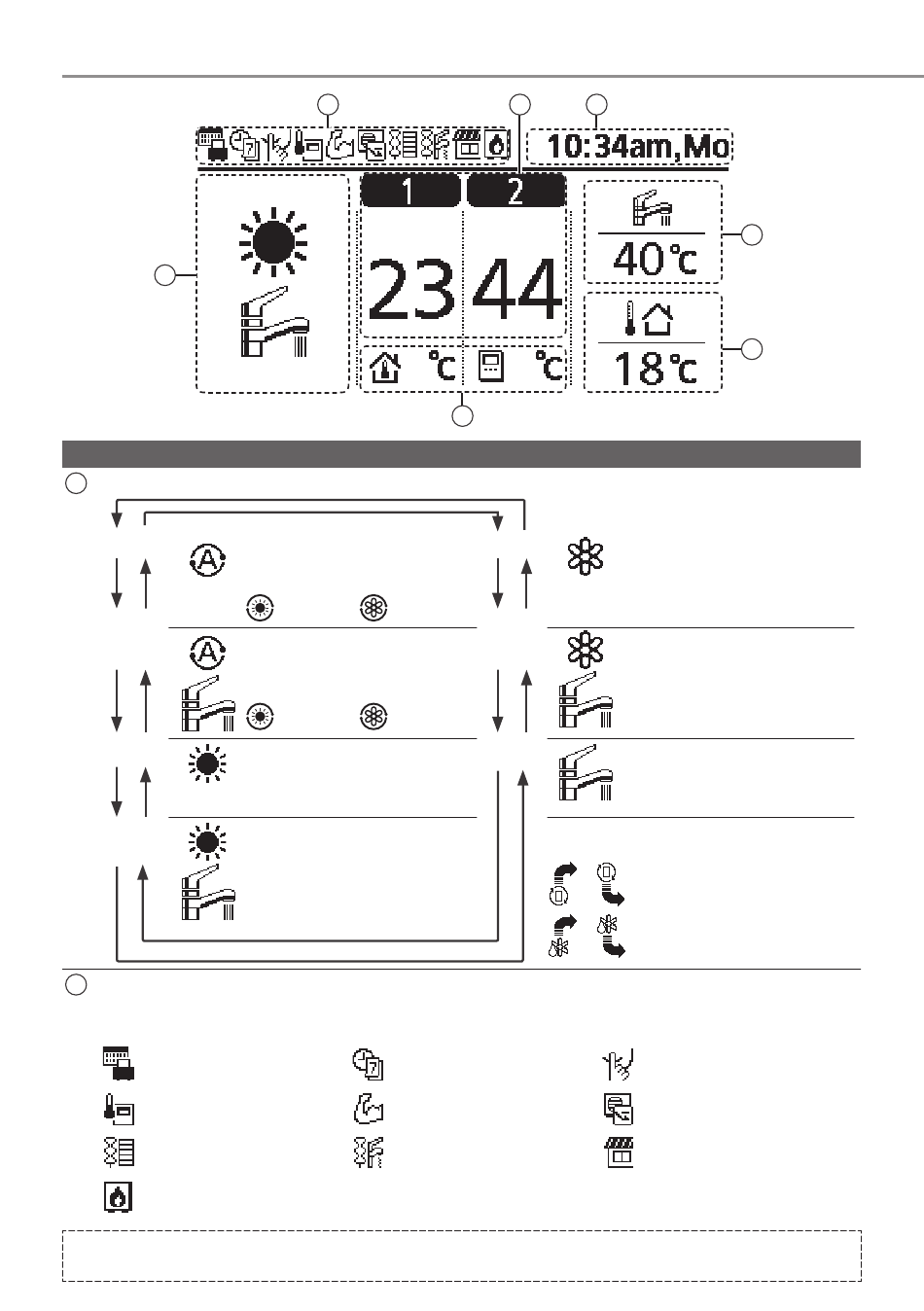

Tasten und Display der Bedieneinheit
1
Display
1 Auswahl der Betriebsart
AUTO
AUTO +
WW-Speicher
HEIZEN
HEIZEN +
WW-Speicher
Betriebssymbole
2
Die nachfolgend dargestellten Symbole zeigen den jeweiligen Betriebsstatus an.
Das Symbol wird nicht angezeigt (unter dem Bildschirm „Bedienung AUS"), wenn der Betrieb, mit Ausnahme der
Wochentimer-Einstellung, deaktiviert ist.
Urlaubsbetrieb
Heizkreis: Raumthermostat
Elektro-Heizstab Heizung
Bivalente Heizquelle
(Bivalenz-Heizquelle)
* Das System ist auf einen Betrieb ohne Kühlfunktion voreingestellt. Die Kühlfunktion kann durch einen autorisierten Installateur oder
1
Service-Partner freigeschaltet werden.
34
* Diese Anzeige erscheint nur, wenn die Kühlfunktion freigeschaltet ist, d. h. wenn der Kühlbetrieb verfügbar ist.
2
2
• In Abhängigkeit von den eingestellten
Außentemperaturwerten wird automatisch
der Heiz- oder der Kühlbetrieb *
Automatisch heizen
• In Abhängigkeit von den eingestellten
Außentemperaturwerten wird automatisch der
Heiz- und der Warmwasserbetrieb oder der
Kühl- * und der Warmwasserbetrieb aktiviert.
1
Automatisch heizen
• Der Heizbetrieb kann entweder ein-
oder ausgeschaltet sein.
• Die Heizfunktion wird durch das
Außengerät bereitgestellt.
• Die Heizfunktion und die
Warmwasserbereitung werden
durch das Außengerät bereitgestellt.
• Diese Betriebsart kann nur
ausgewählt werden, wenn ein
Warmwasserspeicher installiert ist.
→Integrierter Fühler
3
7
KÜHLEN * *
1, 2
aktiviert.
1
Automatisch kühlen
KÜHLEN * *
1, 2
+ WW-Speicher
Automatisch kühlen
WW-Speicher
* Die Richtungspfeile zeigen jeweils auf die aktuell
aktive Betriebsart.
Wochentimerbetrieb
Leistungsbetrieb
Elektro-Heizstab Warmwasser
4
5
6
• Der Kühlbetrieb kann entweder
ein- oder ausgeschaltet sein.
• Die Kühlfunktion wird durch das
Außengerät bereitgestellt.
• Die Kühlfunktion wird durch das
Außengerät bereitgestellt.
• Die Warmwasserfunktion wird durch
das Außengerät und/oder den
Elektro-Heizstab bereitgestellt.
• Der Warmwasserbetrieb ist entweder
ein- oder ausgeschaltet.
• Die Warmwasserfunktion wird durch
das Außengerät bereitgestellt.
• Darstellung im Heizbetrieb /
Warmwasserbetrieb.
• Darstellung im Abtaubetrieb.
Flüsterbetrieb
Leistungssteuerung, SG ready
oder SHP
Solarbetrieb
