Alpine IVE-W535BT Kurzanleitung Seite 94

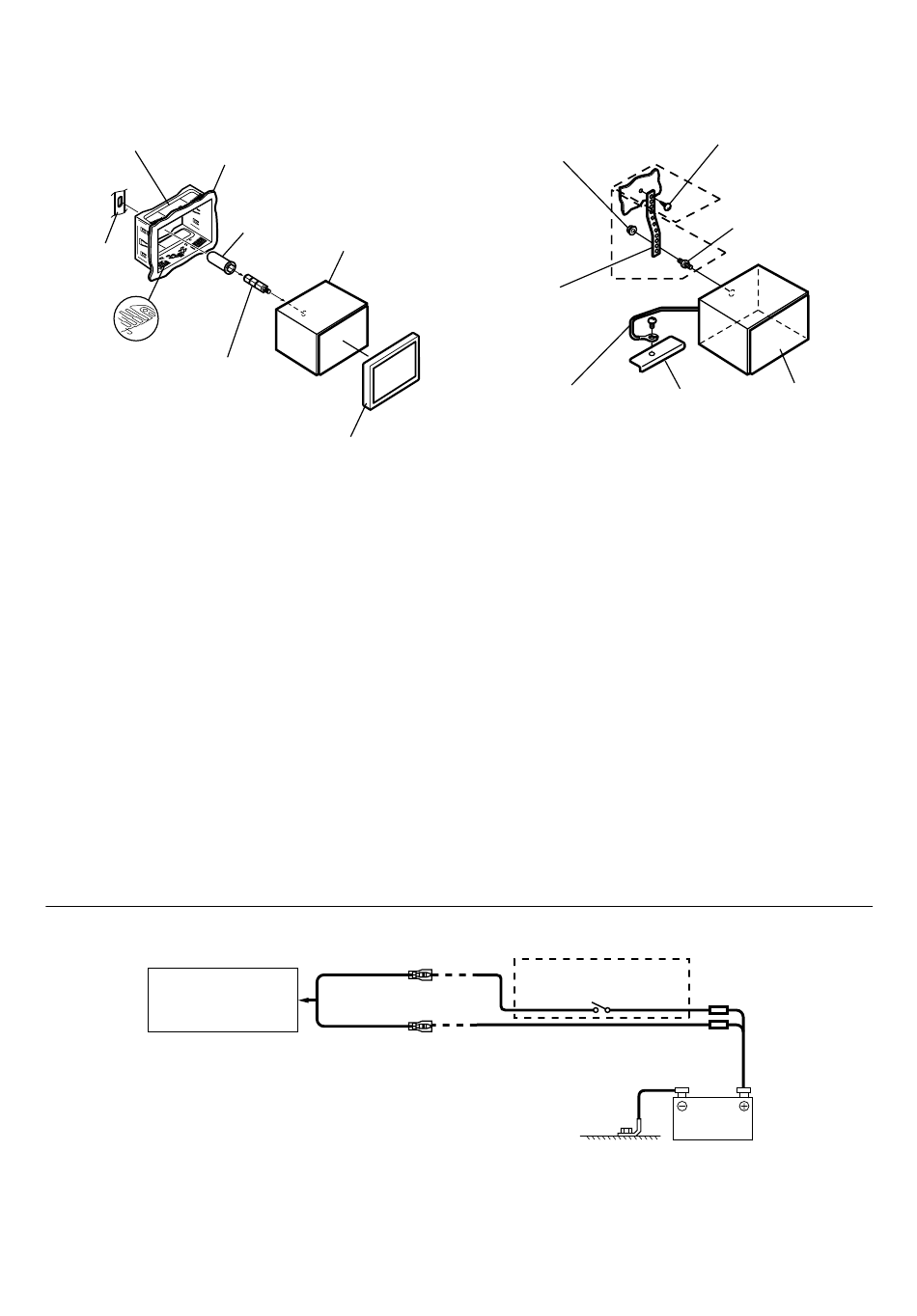

Skjut in enheten i monteringskassetten och
sätt fast den.
Monteringskassett
(medföljer)
Kassettnyckel
Tryck-
plåtar* 1
*1 Om den installerade monteringskassetten är lös i
instrumentbrädan kan du åtgärda det genom att böja
tryckplåtarna något.
*2 Den medföljande frontplåten kan monteras.
4
Om det redan finns ett fäste på
bilen sätter du i den långa bulten på
baksidan av IVE-W535BT och sätter på
gummihatten på bulten. Om det inte
finns något monteringsstöd på bilen
skall huvudenheten förstärkas med
metallbygeln (medföljer ej). Anslut
jordkabeln till en ren metallpunkt med en
skruv (*1), som redan finns på bilens chassi.
Kopplingsschema för SPST-brytare (säljs separat)
(Om ACC-strömförsörjning inte är tillgänglig)
•
Om du inte kan ta ström direkt från tändningslåset, bör du montera en särskild SPST-brytare (Single-Pole, Single-Throw)
(säljs separat) och en säkring (säljs separat).
•
Diagrammet och säkringens amperevärde som visas ovan gäller då IVE-W535BT används individuellt.
•
Om strömkabeln (tändning) från IVE-W535BT ansluts direkt till fordonsbatteriets pluspol (+) drar IVE-W535BT en liten
mängd ström (åtskilliga hundra milliampere) även då strömbrytaren är avstängd. Det kan orsaka att batteriet laddas ur.
12
-SE
Instrumentbräda
Gummihatt
(medföljer)
Den här enheten
Sexkantsbult
(medföljer)
Frontplåt*
(medföljer)
ACC
(Röd)
IVE-W535BT
BATTERY
(Gul)
Anslut alla andra kablar till IVE-W535BT
enligt beskrivningen i kopplingsschemat.
Sexkants-mutter (M5)
Metallbygel
Jordledning
•
För skruven märkt "*2", måste du använda en lämplig
2
skruv för den valda monteringsplatsen.
5
Skjut in IVE-W535BT i instrumentpanelen
tills det klickar. Detta garanterar att
enheten fästs ordentligt och inte kan
lossna från instrumentbrädan av misstag.
SPST SW (Tillval)
Skruv
2
*
Pinnbult
* 1
Den här
Chassi
enheten
SÄKRING
(5A) (Tillval)
SÄKRING
(20A) (Tillval)
Batteri
