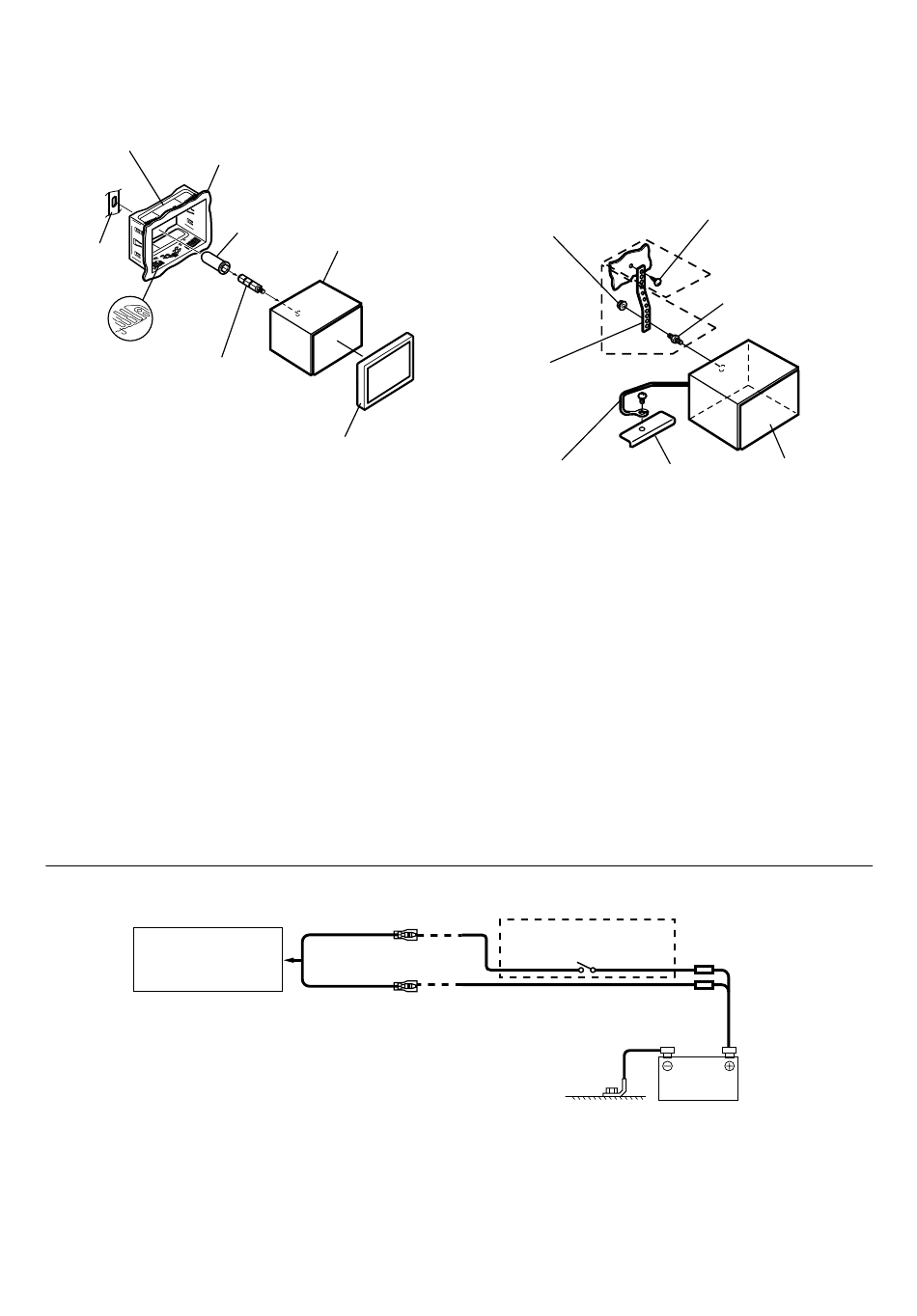

Urządzenie należy wsunąć do osłony
mocującej i zabezpieczyć je.
Osłona mocująca
(w zestawie)
Klucz
wspornika
Płytki
dociskowe* 1
*1 Jeżeli założona osłona mocująca jest poluzowana
na desce rozdzielczej, płytki dociskowe można lekko
zgiąć.
*2 Można zamontować załączoną płytę czołową.
4
Jeżeli w pojeździe dostępny jest wspornik,
przykręć śrubę sześciokątną do tylnego
panelu urządzenia IVE-W535BT i załóż
gumową osłonę na śrubę sześciokątną. W
wypadku braku szyny należy przymocować
urządzenie główne za pomocą metalowej
taśmy (do nabycia oddzielnie). Przykręć
przewód uziemienia urządzenia do
Schemat połączeń przełącznika SPST (sprzedawany oddzielnie)
(jeżeli nie jest dostępne zasilanie ACC)
IVE-W535BT
•
Jeżeli pojazd nie umożliwia zasilania w trybie ACC, należy dodać przełącznik jednobiegunowy i jednostanowy SPST
(Single-Pole, Single-Throw) (sprzedawany oddzielnie) i bezpiecznik (sprzedawany oddzielnie).
•
Schemat i wartość znamionowa bezpiecznika podane powyżej dotyczą przypadku, gdy urządzenie IVE-W535BT jest
używane jako urządzenie samodzielne.
•
Jeżeli przełączony przewód zasilania (zapłonu) urządzenia IVE-W535BT, zostanie podłączony bezpośrednio do bieguna
dodatniego (+) akumulatora pojazdu, stacja multimedialna IVE-W535BT będzie pobierać prąd (kilkaset miliamperów),
nawet po ustawieniu przełącznika w pozycji wyłączenia (OFF), oraz powodować rozładowanie akumulatora.
12
-PL
Deska rozdzielcza
Gumowa osłona
(w zestawie)
To urządzenie
Śruba
sześciokątna
(w zestawie)
Płyta czołowa*
(w zestawie)
ACC
(czerwony)
BATTERY
(żółty)
czystego metalowego elementu, używając
śruby (*1), która jest już przykręcona do
podwozia pojazdu. Podłącz wszystkie
przewody urządzenia IVE-W535BT zgodnie
z opisem w sekcji POŁĄCZENIA.
Nakrętka sześciokątna (M5)
Metalowy
pasek
mocujący
2
Przewód uziemienia
•
W przypadku śruby oznaczonej symbolem „*2" użyj
śruby odpowiedniej dla miejsca montażu.
5
Wsuń urządzenie IVE-W535BT w deskę
rozdzielczą, aż usłyszysz kliknięcie.
Zapewnia to prawidłowe zablokowanie
urządzenia i uniemożliwia jego
przypadkowe wysunięcie się z deski
rozdzielczej.
PRZEŁĄCZNIK SPST (OPCJA)
Śruba
* 2
Śruba dwustronna
* 1
To urządzenie
Nadwozie
BEZPIECZNIK
(5A, opcja)
BEZPIECZNIK
(20A, opcja)
Akumulator
