Pulscon LTC50 PROFIBUS PA
Montage

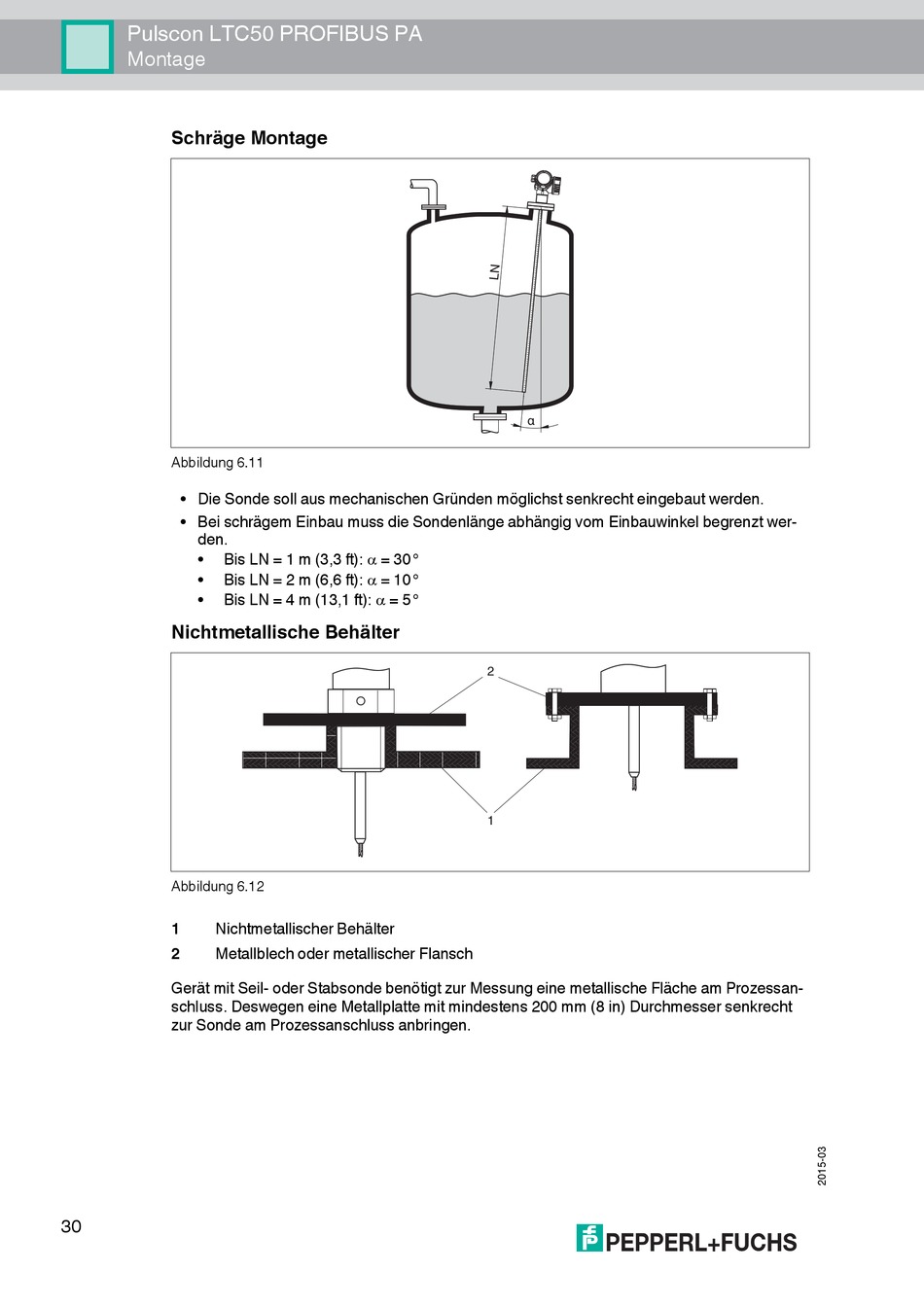

Schräge Montage
Abbildung 6.11
• Die Sonde soll aus mechanischen Gründen möglichst senkrecht eingebaut werden.
• Bei schrägem Einbau muss die Sondenlänge abhängig vom Einbauwinkel begrenzt wer-
den.
•
Bis LN = 1 m (3,3 ft): = 30°
•
Bis LN = 2 m (6,6 ft): = 10°
•
Bis LN = 4 m (13,1 ft): = 5°
Nichtmetallische Behälter
Abbildung 6.12
1
Nichtmetallischer Behälter
2
Metallblech oder metallischer Flansch
Gerät mit Seil- oder Stabsonde benötigt zur Messung eine metallische Fläche am Prozessan-
schluss. Deswegen eine Metallplatte mit mindestens 200 mm (8 in) Durchmesser senkrecht
zur Sonde am Prozessanschluss anbringen.
30
α
2
1
