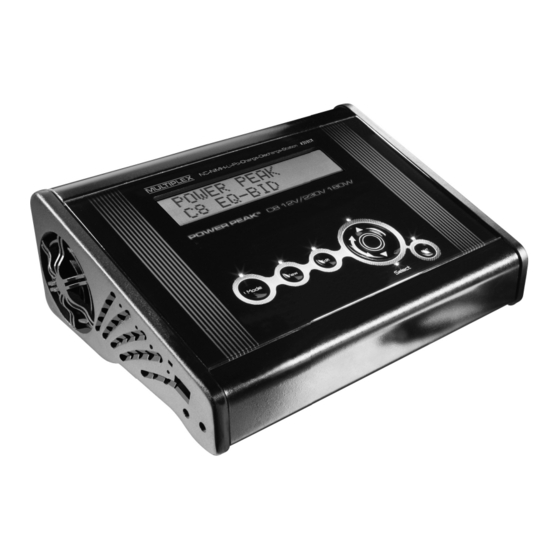

Multiplex Power Peak C8 EQ-BID 180w Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Multiplex Anleitungen
  4. Ladegeräte
  5. Power Peak C8 EQ-BID 180w
  6. Bedienungsanleitung

Multiplex Power Peak C8 EQ-BID 180w Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Diese Anleitung herunterladen
Bedienungsanleitung
Operation Instructions
Notice D'Utilisation
Istruzione per L'utilizzo
Instrucciones de uso
Návod k obsluze
CZ
Seite
2 – 24
Page
25 – 48
Page
49 – 72
Pagina
73 – 96
Página
97 – 120
Strana
121 – 144
# 30 8124

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Multiplex Power Peak C8 EQ-BID 180w

Inhaltszusammenfassung für Multiplex Power Peak C8 EQ-BID 180w

  • Seite 1 Bedienungsanleitung Seite 2 – 24 Operation Instructions Page 25 – 48 Notice D‘Utilisation Page 49 – 72 Istruzione per L‘utilizzo Pagina 73 – 96 Instrucciones de uso Página 97 – 120 Návod k obsluze Strana 121 – 144 # 30 8124...

  • Seite 2: Sicherheitshinweise

    Sehr geehrter Kunde, wir freuen uns, dass Sie sich für das leistungsfähige Computer-Lade gerät Power Peak ® C8 EQ-BID 180W aus dem Multiplex Sortiment entschieden haben. Damit besitzen Sie ein kompaktes Ladegerät mit Akkumanagement und Equalizer für den Anschluss an 230V AC oder 12V DC.

  • Seite 3: Inhaltsverzeichnis

    Bedienungsanleitung Power Peak ® C8 EQ-BID 180W # 30 8124 Inhaltsverzeichnis Kapitel Seite Sicherheitshinweise Lieferumfang Allgemeine Beschreibung Bedienelemente 3.1 Funktion der Bedienelemente Technische Daten Inbetriebnahme des Ladegerätes 5.1 Anschluss der Akkus Arbeits Display Parameter im Hauptmenü ohne BID 7.1 Parameter im Hauptmenü mit BID Daten editieren ohne BID 8.1 Daten editieren mit BID Einstellungen...

  • Seite 4: Lieferumfang

    Bedienungsanleitung Power Peak ® C8 EQ-BID 180W # 30 8124 1. LIEFERUMFANG POWER PEAK ® C8 EQ-BID 180W No. 308124 Der Lieferumfang enthält: 1 Power Peak ® C8 EQ-BID 180W 230V/12V Lader 1 BID-Key 1 Equalizer Adapter JST XH (No. 308214) zum Anschluss von 2-6 S LiPo-Akkus mit JST-H Voltage-Sensorkabeln (Lama, G47, Align) am Equalizer.

  • Seite 5: Allgemeine Beschreibung

    Ladeverfahren benötigt. Schnell kann es passieren, dass man am Ladegerät eine falsche Einstellung vornimmt und schon hat der wertvolle Akku Schaden genommen. Das revolutionäre BID-System von Multiplex bietet eine geniale Lösung für dieses Problem. Jedem Akku wird ein kleiner, leichter BID-Key zugeordnet. Er speichert alle relevan- ten Daten zum optimalen Laden und Entladen des Akkus.

  • Seite 6: Bedienelemente

    Bedienungsanleitung Power Peak ® C8 EQ-BID 180W # 30 8124 BEDIENELEMENTE Stromver- Display sorgung EDIT-Taste # 30 8124 “+”/ Taste VIEW-Taste Select Wheel MODE-Taste “-”/ Taste Akkuanschluss Anschluss für Voltage Sensor BID-Anschluss USB Anschluss für Update FUNKTION DER BEDIENELEMENTE MODE TASTE 1x betätigen wird ein Ladeprozess, 2x betätigen ein Entladeprozess und 3x betätigen ein Entlade/ Ladeprozess (Zyklusladen) gestartet.

  • Seite 7: Technische Daten

    Bedienungsanleitung Power Peak ® C8 EQ-BID 180W # 30 8124 TECHNISCHE DATEN Betriebsspannung: 12V DC (Autobatterie) / 230V AC (keine Ladegeräte für Autobatterien verwenden!) Zellenzahl: 1 ... 24 Zellen NC / NiMH, 1 ... 8 Zellen LiIo (3,6V), LiPo (3,7V), LiFe (3,3V) 1 ...

  • Seite 8: Inbetriebnahme Des Ladegerätes

    Das Ladegerät an eine 12 V Bleibatterie oder mit dem Kaltgerätestecker an das Netz anschließen. Unbedingt auf richtige Polung achten (rot = plus / schwarz = minus). Im Display erscheint kurz “Power Peak C8 EQ-BID 180W V1.0” und danach “KEIN AKKU”, wenn kein Akku angeschlossen ist.

  • Seite 9: 6. Arbeits-Display

    Das Beispiel auf Seite 8 dient nur zur Anschauung und soll den Anschluss des Voltage Sensor Kabels an den Equalizer verdeutlichen. EQ-Adapter EQ-Adapter EQ-Adapter Multiplex-PQ No. 308213 Multiplex-JST/XH No. 308214 Multiplex-TP/FP No. 308215 6. ARBEITS-DISPLAY Während eines Lade- bzw. Entlade-...

  • Seite 10: Parameter Im Hauptmenü Ohne Bid

    Bedienungsanleitung Power Peak ® C8 EQ-BID 180W # 30 8124 PARAMETER IM HAUPTMENÜ OHNE BID Über die “VIEW” Taste Menü auswählen. Mit den “+”, “-” Tasten oder dem Select Wheel kann man nachfolgende Parameter anzeigen. EINGANGSSPANNUNG Anzeige der Eingangsspannung. ANZEIGE DER LETZTEN AKKULADUNGEN (M1 ...M5) Mit dieser Funktion lassen sich die letzten fünf Akku- ladungen rekonstruieren, dabei wird nur die geladene Taste wird der Parameter ausgewählt.

  • Seite 11: Parameter Im Hauptmenü Mit Bid

    Bedienungsanleitung Power Peak ® C8 EQ-BID 180W # 30 8124 Zelle 1 Zelle 6 Zelle 8 ZUSÄTZLICHE PARAMETER IM HAUPTMENÜ MIT BID Nach dem Anschließen eines BID Chip/Keys können folgende Daten des Akkus ausgele- sen werden. ANZEIGE DER MAXIMAL GELADENEN KAPAZITÄT Anzeige der bisher maximal eingeladenen Akkukapazität.
  • Seite 12 Bedienungsanleitung Power Peak ® C8 EQ-BID 180W # 30 8124 INTERNER SPEICHER Über dieses Menü lassen sich bis zu fünf verschiede- Ü ne Akkutypen mit ihren jeweiligen Parameter einstel- len, die auch nach Ausschalten des Gerätes erhalten bleiben. Die Ziffer blinkt und kann über die Pfeiltasten oder das “Select Wheel”...

  • Seite 13: Daten Editieren Mit Bid

    Bedienungsanleitung Power Peak ® C8 EQ-BID 180W # 30 8124 DATEN EDITIEREN MIT BID Hinweis: Nur bei angeschlossenem BID Chip/Key wird dieser zusätzliche Parameter und die darauf gespeicherten Daten angezeigt. Ausserdem werden die anderen einstellbaren Parameter bereits auf S. 12 verdeutlicht. Es werden also nur die Unterschiede erklärt. ANZEIGE EINES DEFINIERBAREN DATUMS Anzeige des auf dem BID Chip/Key definierten Datums (z.B.

  • Seite 14: Lade- / Entladevorgänge Ohne Bid-Chip/Key

    Bedienungsanleitung Power Peak ® C8 EQ-BID 180W # 30 8124 LADE-ENTLADEVORGANG OHNE BID CHIP/KEY Bevor ein Lade- bzw. Entladevorgang gestartet werden kann, müssen folgende Einstellungen durchgeführt werden, damit das Ladegerät den Vorgang optimal abarbeiten kann: Nach dem die Parameter, wie vorher beschrieben, eingestellt wurden kann nun der Pro- zess gestartet werden.

  • Seite 15: Ende Eines Lade-/Entladevorganges

    Bedienungsanleitung Power Peak ® C8 EQ-BID 180W # 30 8124 1. Akku anschließen, (bei Lithium Akkus auch Voltage Sensorkabel anschließen) auf richtige Polung achten (siehe Seite 8). 2. BID Chip/Key anschliessen. 3. Die “MODE” Taste einmal drücken. Nach etwa 2 Sek. beginnt der Ladevorgang. Alternativ wird bei 2x betätigen ein Entladeprozess und 3x betätigen ein Entlade/ Ladeprozess (Zyklusladen) gestartet.

  • Seite 16: Fehlermeldungen

    Lader ausschalten kurz einen Entladeprozeß starten. Wenn der Lüfter nicht anlaufen sollte, muß der Akku abgezogen und das Ladegerät sofort ausgeschaltet werden. Den defekten Lader bitte zum reparieren in den Multiplex-Service einsenden (bitte beachten Sie die Gewährleistungsan- forderungen, S21. Kap.17).

  • Seite 17: Menüstruktur

    Bedienungsanleitung Power Peak ® C8 EQ-BID 180W # 30 8124 MENÜSTRUKTUR VIEW EDIT VIEW...

  • Seite 18: Sicherheitshinweise

    Bedienungsanleitung Power Peak ® C8 EQ-BID 180W # 30 8124 SICHERHEITSHINWEISE ® C8 EQ-BID 180W ist nur zum Laden, Entladen und Equalizen von wiederaufladbaren NC- / NiMH- Blei und Lithium-Akkus geeignet. Keine Trockenbatte- rien laden, dabei besteht Explosionsgefahr. nie mit einer anderen Spannung. neneinstrahlung aus.

  • Seite 19: Kleine Akkukunde

    Bedienungsanleitung Power Peak ® C8 EQ-BID 180W # 30 8124 KLEINE AKKUKUNDE Beim Umgang mit Akkus müssen einige Vorsichts maßnahmen unbedingt beachtet werden, um Personen- und Sachschäden zu vermeiden. Beim Einsatz dieser Akkus übernehmen Sie die Verantwortung dafür. 16.1 NICKEL- CADMIUM- AKKUS (NC) Wir empfehlen folgende Laderaten für NC-Akkus: Hochenergieakkus, 1-2 C, beachten Sie bitte auch die Angaben des Akkuherstellers.

  • Seite 20: Lithium-Akkus (Lipo, Liio, Life)

    Bedienungsanleitung Power Peak ® C8 EQ-BID 180W # 30 8124 16.4 LITHIUM-AKKUS (LiPo, LiIo, LiFe) ALLGEMEINES Es gibt verschiedene Lithium Akkutypen: 1. Lithium-Ionen Akkus mit flüssigem Elektrolyt und 3,6 Volt Nennspannung, die erste Generation der Lithium Akkus, im Modellbau kaum verbreitet. 2.

  • Seite 21: Gewährleistung

    Verwendung. Sowohl die Einhaltung der Betriebsanleitung als auch die Bedingungen und Methoden beim Betrieb, Verwendung und Wartung des Ladegeräts können von Multiplex Modellsport nicht überwacht werden. Daher übernehmen wir keiner- lei Haftung für Verluste, Schäden oder Kosten, die sich aus fehlerhafter Verwendung und Betrieb ergeben oder in irgendeiner Weise damit zusammenhängen.

  • Seite 22: 19. Empfohlenes Zubehör

    Bedienungsanleitung Power Peak ® C8 EQ-BID 180W # 30 8124 19. EMPFOHLENES ZUBEHÖR BID-Chip ohne Kabel, BID-KEY zur Ausstat tung weiterer No. 308888 Akkus. No. 308472 BID-Chip mit Kabel 300 BID-Kabel, 300 mm mm, zur Ausstat tung weite- No. 308474 rer Akkus No.

  • Seite 23: Akku U. Geräteentsorgung

    Zentrum. Dies gilt für alle Länder der Europäischen Union sowie anderen Europäischen Ländern mit separatem Sammelsystem. KONFORMITÄTSERKLÄRUNG Hiermit erklärt die Multiplex Modellsport GmbH & Co. KG, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und anderen rele- vanten Vorschriften der entsprechenden CE Richtlinien befindet. Die Original- Konformitätserklärung finden Sie im Internet unter www.multiplex-rc.de, bei der je-...
  • Seite 24 # 30 8124 MULTIPLEX Modellsport GmbH & Co.KG Westliche Gewerbestr. 1 · 75015 Bretten Germany Multiplex Service: +49 (0) 7252 - 5 80 93 33 Irrtum und technische Änderungen vorbehalten. Copyright Multiplex Modellsport 2015 Kopie und Nachdruck, auch auszugsweise, nur mit schriftlicher...

  • Seite 25: Operation Instructions

    Operation Instructions...
  • Seite 26 Dear customer, Congratulations on your choice of the Power Peak® C8 EQ-BID 180W high-performance battery charger from the Multiplex range. This is a compact charger with battery management and equalizer for use with 230 V AC or 12 V DC.
  • Seite 27 Operating Instructions Power Peak ® C8 EQ-BID 180W # 30 8124 Contents Chapter Page Safety notes Set contents General description Charger controls Control functions Specification Using the charger for the first time Connecting the battery Working display Parameters in the main menu without BID Additional parameters in the main menu with BID Editing data without BID Editing data with BID...

  • Seite 28: Set Contents

    Power Peak ® C8 EQ-BID 180W # 30 8124 1. SET CONTENTS ® POWER PEAK C8 EQ-BID 180W No. 308124 The set consists of: 1 Power Peak® C8 EQ-BID 180W 230 V / 12 V battery charger 1 BID key 1 JST XH equalizer adapter (No.

  • Seite 29: General Description

    - and in a moment your valuable battery is damaged. The revolutionary BID system from Multiplex provides an inge- nious solution to this problem. A small, lightweight BID key is assigned to each battery. The key stores all the relevant data required for charging and discharging that pack perfectly.

  • Seite 30: Charger Controls

    Operating Instructions Power Peak ® C8 EQ-BID 180W # 30 8124 CHARGER CONTROLS Screen Power supply EDIT button # 30 8124 button VIEW button Select wheel MODE button Battery sockets “-” / button Voltage sensor socket BID socket USB socket for updating ENTER button CONTROL FUNCTIONS...

  • Seite 31: Specification

    Operating Instructions Power Peak ® C8 EQ-BID 180W # 30 8124 SPECIFICATION Operating voltage: 12 V DC (car battery) / 230 V AC (do not use a car battery charger!) Cell counts: 1 - 24 NC / NiMH cells 1 - 8 LiIo (3.6 V), LiPo (3.7 V), LiFe (3.3 V) cells 1 - 12 (2 ...

  • Seite 32: Using The Charger For The First Time

    Operating Instructions Power Peak ® C8 EQ-BID 180W # 30 8124 USING THE CHARGER FOR THE FIRST TIME Connect the charger to a 12 V lead-acid battery, or use the “kettle” lead supplied to connect the unit to a mains socket. It is essential to maintain correct polarity. Assuming that no battery is connected, the screen now displays “Power Peak®...

  • Seite 33: Working Display

    Operating Instructions Power Peak ® C8 EQ-BID 180W # 30 8124 typical voltage sensor lead is connected to the equalizer. EQ adapter EQ adapter EQ adapter Multiplex-PQ No. 308213 Multiplex-PQ No. 308214 Multiplex-PQ No. 308215 WORKING DISPLAY Momentary Status Elapsed...

  • Seite 34: Parameters In The Main Menu Without Bid

    Operating Instructions Power Peak ® C8 EQ-BID 180W # 30 8124 PARAMETERS IN THE MAIN MENU WITHOUT BID Wheel to display the following parameters. INPUT VOLTAGE Display of input voltage. DISPLAY OF THE LAST BATTERY CHARGE PROCESSES (M1 ... M5) This function enables you to reconstruct the last five battery charge processes;...

  • Seite 35: Additional Parameters In The Main Menu With Bid

    Operating Instructions Power Peak ® C8 EQ-BID 180W # 30 8124 Cell 1 Cell 6 Cell 8 ADDITIONAL PARAMETERS IN THE MAIN MENU WITH BID When a BID chip or key is connected, the following battery data can be read out: DISPLAY OF MAXIMUM CHARGED-IN CAPACITY Display of the maximum charged-in battery capacity to date.
  • Seite 36 Operating Instructions Power Peak ® C8 EQ-BID 180W # 30 8124 INTERNAL MEMORY This menu can be used to set up a maximum of five different battery types with their corresponding para- meters; the data you enter is retained when the char- ger is switched off.

  • Seite 37: Editing Data With Bid

    Operating Instructions Power Peak ® C8 EQ-BID 180W # 30 8124 EDITING DATA WITH BID Note: this supplementary parameter and the data stored on it are only displayed if a BID chip or key is connected to the charger. The other user-variable parameters have already been explained on page 12, so this section only mentions the differences.

  • Seite 38: Charge / Discharge Process Without Bid Chip / Key

    Operating Instructions Power Peak ® C8 EQ-BID 180W # 30 8124 CHARGE / DISCHARGE PROCESS WITHOUT BID CHIP OR KEY The following settings must be entered before you can start a charge or discharge process, to ensure that the charger is set up correctly for the selected process: Once you have set the parameters - as described in previous chapters - the process can be started.

  • Seite 39: Terminating A Charge / Discharge Process

    Operating Instructions Power Peak ® C8 EQ-BID 180W # 30 8124 1. Connect the battery (in the case of a Lithium battery: connect the voltage sensor lead at the same time), and check for correct polarity (see page 8). 2. Connect the BID chip or key. 3.

  • Seite 40: Error Messages

    Send the defective charger to a Multiplex Service Centre for repair (please note the guarantee requirements: chapter 17 on page 21).

  • Seite 41: Menu Structure

    Operating Instructions Power Peak ® C8 EQ-BID 180W # 30 8124 MENU STRUCTURE VIEW EDIT VIEW...

  • Seite 42: Safety Notes

    Operating Instructions Power Peak ® C8 EQ-BID 180W # 30 8124 SAFETY NOTES and equalizing rechargeable NC / NiMH, Lead-Acid and Lithium batteries. Do not att- empt to recharge dry cells - explosion hazard! Never connect it to any other voltage. to severe vibration.

  • Seite 43: Brief Guide To Battery Types

    Operating Instructions Power Peak ® C8 EQ-BID 180W # 30 8124 A BRIEF GUIDE TO BATTERY TYPES When handling rechargeable batteries a number of safety measures must always be obser- a rechargeable battery, you accept liability for the consequences. 16.1 NICKEL-CADMIUM (NC) BATTERIES We recommend the following charge rates for NC batteries: High-energy batteries: 1 - 2C;...

  • Seite 44: 16.4 Lithium (Lipo, Liio, Life) Batteries

    Operating Instructions Power Peak ® C8 EQ-BID 180W # 30 8124 16.4 LITHIUM (LiPo, LiIo, LiFe) BATTERIES GENERAL INFORMATION There are various basic types of Lithium battery: 1. Lithium-Ion batteries containing fluid electrolyte, with a nominal voltage of 3.6 Volts. This is the first generation of Lithium cell, and is not often used for modelling applica- tions.

  • Seite 45: Guarantee

    Multiplex Modellsport accepts no liability of any kind if the charger is used for any purpose other than that stated. We at Multiplex Modellsport are una- ble to ensure that you observe the instructions supplied with the charger, and we have no control over the methods you employ for using, operating and maintaining the device and the batteries.

  • Seite 46: Recommended Accessories

    Operating Instructions Power Peak ® C8 EQ-BID 180W # 30 8124 RECOMMENDED ACCESSORIES BID chip, excl. lead, BID key for fitting to additional No. 308888 batteries No. 308472 BID chip with 300 mm lead, BID lead, 300 mm for fitting to additional No.

  • Seite 47: Disposal Of Batteries And Apparatus

    European countries with a separate waste collection system. CONFORMITY DECLARATION Multiplex Modellsport GmbH & Co. KG hereby declares that this product satisfies the fun- damental requirements and other relevant regulations contained in the appropriate CE Directives. The original Conformity Declaration can be viewed on the Internet under www.
  • Seite 48 Multiplex Service: +49 (0) 7252 - 5 80 93 33 We accept no liability for errors and technical modifications. Copyright Multiplex Modellsport 2015 This information may not be copied or reproduced in whole or in part without the prior written approval of Multiplex Modellsport GmbH & Co. KG...

  • Seite 49: Notice D'utilisation

    Notice D‘Utilisation...
  • Seite 50 Power Peak® C8 EQ-BID 180W de la gamme des produits Multiplex. Vous disposez ainsi d’un chargeur compact avec gestion des accus et égaliseur avec une alimentation de 230V CA ou de 12V CC.
  • Seite 51 Instructions d‘utilisation Power Peak ® C8 EQ-BID 180W # 30 8124 Sommaire Chapitre Page Consignes de sécurité Contenu de la livraison Description générale Éléments de commande Fonction des organes de commande Caractéristiques techniques Mise en service du chargeur Branchement des accus Écran de travail Paramètres dans le menu principal sans BID Paramètres dans le menu principal avec BID...

  • Seite 52: Contenu De La Livraison

    Le kit comprend : 1 Chargeur Power Peak® C8 EQ-BID 180W 230 volts /12 volts 1 Clé BID 1 Égaliseur JST XH (réf. 308214) pour le raccordement d’accus LiPo 2-6 S avec cordon- capteur de tension (Lama, G47, Align) JST-H à l’égaliseur Multiplex.

  • Seite 53: Description Générale

    Pour charger ou décharger l’accu, la puce BID est raccordée au chargeur Power Peak C8 EQ-BID 180W auquel elle fournit les paramètres nécessaires de l‘accu. Il suffit alors d’actionner la touche ‘MODE’ et la procé- dure de charge ou de décharge commence.

  • Seite 54: Fonction Des Éléments De Commande

    Instructions d‘utilisation Power Peak ® C8 EQ-BID 180W # 30 8124 ÉLÉMENTS DE COMMANDE Écran Alimentation en courant Touche EDIT # 30 8124 touche “+”/ Touche de VISUALISATION Roue de sélection Touche MODE Raccordement de l’accu touche “-”/ Connexion du capteur de tension Raccord BID Raccord USB...

  • Seite 55: Caractéristiques Techniques

    Instructions d‘utilisation Power Peak ® C8 EQ-BID 180W # 30 8124 CARACTÉRISTIQUES TECHNIQUES Tension de service : 12V CC (batterie d’auto) / 230V CA (ne pas utiliser de chargeur pour batterie d‘auto !) nombre d‘éléments : 1 ... 24 éléments Cd-Ni/NiMH 1 ...

  • Seite 56: Mise En Service Du Chargeur

    Raccorder le chargeur à une batterie au plomb 12 volts de voiture ou avec le câble d‘alimentation (type 60320 C13) au secteur. Respectez impérativement les polarités (rouge = plus /noir = moins). Sur l’écran apparaît brièvement la mention “Power Peak C8 EQ-BID 180W V1.0” puis “PAS D‘ACCU”, en l’absence d’accu raccordé.

  • Seite 57: Écran De Travail

    Cet exemple de la page 8 n’est mentionné qu’à titre de documentation et est censé repré- senter le raccordement du cordon capteur d’alimentation à l’égaliseur. Adaptateur EQ Adaptateur EQ Adaptateur EQ Multiplex-JST/XH réf. 308214 Multiplex-TP/FP réf. 308215 Multiplex-PQ réf. 308213 ÉCRAN DE TRAVAIL tension...

  • Seite 58: Paramètres Dans Le Menu Principal Sans Bid

    Instructions d‘utilisation Power Peak ® C8 EQ-BID 180W # 30 8124 PARAMETRES DANS LE MENU PRINCIPAL SANS BID Sélectionnez le menu à l‘aide de la touche “VIEW”. Avec les touches “+” et “-” ou le poten- tiomètre de sélection (Select Wheel) il est possible de faire apparaître les paramètres suivants.

  • Seite 59: Paramètres Dans Le Menu Principal Avec Bid

    Instructions d‘utilisation Power Peak ® C8 EQ-BID 180W # 30 8124 Élément 1 Élément 6 Élément 8 PARAMÈTRES SUPPLÉMENTAIRES DANS LE MENU PRINCIPAL AVEC BID Après avoir raccordé la puce/clé BID il est possible d‘extraire les caractéristiques suivantes de l‘accu. AFFICHAGE DE LA CAPACITÉ...

  • Seite 60: Mémoire Interne

    Instructions d‘utilisation Power Peak ® C8 EQ-BID 180W # 30 8124 MÉMOIRE INTERNE Ce menu permet de mettre au point jusqu‘à cinq divers types d‘accus avec les paramètres approp- riés qui sont sauvegardés et préservés une fois que l‘appareil est arrêté. Le chiffre clignote et peut être modifié à l‘aide des touches à flèche ou de la “roue de sélection”.
  • Seite 61 Instructions d‘utilisation Power Peak ® C8 EQ-BID 180W # 30 8124 ÉDITER DES CARACTÉRISTIQUES AVEC BID À noter : Ce n‘est que lorsque la puce/clé BID est raccordée que ce paramètre supplémen- taire et les caractéristiques qu‘il contient apparaissent. Par ailleurs, les autres paramètres réglables sont déjà...
  • Seite 62 Instructions d‘utilisation Power Peak ® C8 EQ-BID 180W # 30 8124 PROCÉDURE DE CHARGE / DE DÉCHARGE AVEC PUCE/CLÉ BID Avant de pouvoir lancer une procédure de charge ou de décharge, il faut que les réglages suivants soient établis afin que l’appareil soit en mesure de traiter correctement la procé- dure : connexion, page 8.) Lorsque les paramètres ont été...

  • Seite 63: Fin D'une Procédure De Charge / De Décharge

    Instructions d‘utilisation Power Peak ® C8 EQ-BID 180W # 30 8124 1. Raccorder l‘accu (avec des accus un Lithium raccorder également le cordon capteur de tension) en observant les polarités, Cf. page 8. 2. Raccorder la puce/clé BID. 3. Appuyer une fois sur la touche “MODE”. La procédure de charge démarre après appro- ximativement 2 secondes.

  • Seite 64: Messages De Dérangement

    Instructions d‘utilisation Power Peak ® C8 EQ-BID 180W # 30 8124 MESSAGES DE DÉRANGEMENT Pour garantir un déroulement sûr de la procédure de charge ou de décharge, le chargeur Power Peak® C8 EQ-BID 180W est équipé de dispositifs de sécurité. Dès qu‘un dysfoncti- onnement apparaît, un message approprié...

  • Seite 65: Structure Du Menu

    Instructions d‘utilisation Power Peak ® C8 EQ-BID 180W # 30 8124 STRUCTURE DU MENU VIEW EDIT (VISUALISA- TION) VIEW (VISUALISA- TION)

  • Seite 66: Consignes De Sécurité

    Instructions d‘utilisation Power Peak ® C8 EQ-BID 180W # 30 8124 CONSIGNES DE SÉCURITÉ l’équilibrage d‘accus rechargeables Cd-Ni, NiMH, au plomb et au lithium. Pas de piles sèches la charge de piles sèches risque de provoquer une explosion. mettre en œuvre avec une autre tension. l‘exposer au rayonnement solaire.

  • Seite 67: Manuel De Traitement Des Accus

    Instructions d‘utilisation Power Peak ® C8 EQ-BID 180W # 30 8124 MANUEL DE TRAITEMENT DES ACCUS La manipulation des accus est soumise à un certain nombre de consignes de sécurité qu‘il faut impérativement observer pour éviter les dommages matériels et personnels. La mise en œuvre d‘accus engage votre responsabilité.

  • Seite 68: Accus Au Lithium (Lipo, Liio, Life)

    Instructions d‘utilisation Power Peak ® C8 EQ-BID 180W # 30 8124 16.4 ACCUS AU LITHIUM (LiPo, LiIo, LiFe). GÉNÉRALITÉS Il existe différents types d‘accus au lithium : 1. les accus au lithium ions avec électrolyte liquide et 3,6 volts de tension nominale, la première génération des accus au lithium, peu utilisés dans le modélisme.

  • Seite 69: Garantie

    à une utilisation ou une mise en œuvre inadéquates ou de quelque conséquence que ce soit. Dans les limites du Droit et quels qu‘en soient les motifs les produits Multiplex direc- tement à l‘origine de dommages ne peuvent être mis en cause ni donner droit au verse- ment de dommages et intérêts.

  • Seite 70: Accessoires Recommandés

    Instructions d‘utilisation Power Peak ® C8 EQ-BID 180W # 30 8124 ACCESSOIRES RECOMMANDÉS Puce BID sans cordon, pour CLÉ BID équiper d’autres groupe- réf. 308888 ments d’éléments réf. 308472 Puce BID avec cordon Cordon BID de 300 mm de 300 mm, pour équiper Réf.

  • Seite 71: Mise Au Rebut Des Accus Et Des Appareils

    DÉCLARATION DE CONFORMITÉ Par la présente la Sté Multiplex Modellsport GmbH & Co. KG, déclare que cet appareil répond aux exigences fondamentales et à d’autres prescriptions significatives de la direc- tive appropriée de la Communauté européenne. L’original de la déclaration de conformité...
  • Seite 72 MULTIPLEX Modellsport GmbH & Co.KG Westliche Gewerbestr. 1 · 75015 Bretten Germany Multiplex Service: +49 (0) 7252 - 5 80 93 33 Sous réserve d‘erreur d‘impression et de modification technique. Copyright Multiplex Modellsport 2015 La copie et la reproduction, même partielles, sont soumises à l‘autorisation...
  • Seite 73 Istruzione per L‘utilizzo...

  • Seite 74: Manuale D'istruzione

    (bilancaitore) per la connessione alla rete 230V AC oppure a 12V DC. Nonostante al facile utilizzo sono necessarie alcune conoscenze di base per l‘impiego di un caricatore automatico versatile come il Power Peak C8 EQ-BID 180W. Grazie a questo manuale acquisirete rapidamente familiarità con l‘apparecchio.
  • Seite 75 Manuale d’istruzione Power Peak ® C8 EQ-BID 180W # 30 8124 Indice Capitolo Pagina Precauzioni di sicurezza Contenuto Descrizione generale Elementi di controllo Funzioni elementi di controllo Dati tecnici Primo utilizzo caricatore Connessione batterie Display Parametri nel menù principale senza BID Parametri nel menù...
  • Seite 76 ® POWER PEAK C8 EQ-BID 180W No. 308124 Contenuto: 1 Caricatore Power Peak C8 EQ-BID 180W 230V/12V 1 Chiavetta BID 1 Adattore bilanciatore (equalizer) JST XH (No. 308214) per la connessione di batterie LiPo 2-6S con presine JST-H (Lama, G47, Align).

  • Seite 77: Descrizione Generale

    12 Volt oppure dall‘alimentatore interno collegato alla rete 230 Volt. Con il Power Peak C8 EQ-BID 180W possono venir caricate batterie NC/NiMH da 1 fino a 24 celle oppure batterie Pb (piombo) da 1 fino a 12 celle (2...24V). Al termine della carica la corrente viene interrotta quando la batteria è...

  • Seite 78: Elementi Di Controllo

    Manuale d’istruzione Power Peak ® C8 EQ-BID 180W # 30 8124 Elementi di controllo display alimentazione tasto EDIT # 30 8124 “ tasto VIEW Select Wheel” tasto MODE connettore batteria tasto “-” / connettore per monitor di tensione presa USB connettore per aggior- namenti...

  • Seite 79: Dati Tecnici

    Manuale d’istruzione Power Peak ® C8 EQ-BID 180W # 30 8124 Dati tecnici Tensione di alimentazione: 12V DC (batteria d‘automobile) / 230V AC (non utilizzare caricatori per batterie d‘automobile!) Numero di celle: 1 ... 24 celle NC / NiMH 1 ... 8 celle LiIo (3,6V), LiPo (3,7V), LiFe (3,3V) 1 ...

  • Seite 80: Primo Utilizzo Caricatore

    Connettete il caricatore a una batteria al piombo 12V oppure alla rete domestica con l‘apposito cavo. Sul display appare brevemente “Power Peak C8 EQ-BID 180W V1.0” e poi “NESSUNA Connessione batterie Importante!!! Prima di connettere una batteria controllare con cura che i parametri impostati siano giusti.

  • Seite 81: Display

    L‘esempio di pagina 8 è solo per facilitare la visualizzazione del concetto e dovrebbe ren- dere chiara la modalità di connessione del cavo dell‘equalizzatore. Adattatore EQ Adattatore EQ Adattatore EQ Multiplex -PQ No. 308213 Multiplex -JST/HX No. 308214 Multiplex -TP/FP No. 308215 Display Tensione Indicazione batteria...

  • Seite 82: Parametri Nel Menù Principale Senza Bid

    Manuale d’istruzione Power Peak ® C8 EQ-BID 180W # 30 8124 Parametri nel menù principale senza BID possibile visualizzare i seguenti parametri Visualizzazione tensione di entrata Visualizzazione degli ultimi processi di scarica (M1 ... M5) Con questa funzione è possibile ricostruire gli ultimi cinque processi di scarica, viene visualizzata però...

  • Seite 83: Parametri Nel Menù Principale Con Bid

    Manuale d’istruzione Power Peak ® C8 EQ-BID 180W # 30 8124 Cella 1 Celal 6 Cella 8 Parametri addizionali nel menù principale con BID Dopo la connessione di una chiavetta / chip BID possono venir visualizzati i seguenti dati della batteria. Visualizzazione della capacità...
  • Seite 84 Manuale d’istruzione Power Peak ® C8 EQ-BID 180W # 30 8124 Memoria interna Attraverso questo menù è possibile impostare para- metri per fino a cinque batterie distinte. I dati salvati non vengono persi se l‘apparecchio viene spento. La cifra lampeggia e può venir modificata con i tasti frec- impostati in precedenza come corrente di carica, capacità, numero di celle, ecc.

  • Seite 85: Modifica Dati Con Bid

    Manuale d’istruzione Power Peak ® C8 EQ-BID 180W # 30 8124 Modifica dati con BID Nota: questo parametro addizionale, e i relativi dati, vengono visualizzati solo nel caso sia connessa una chiavetta o un chip BID. Inoltre i parametri impostabili sono già stati illustrati a pagina 12.

  • Seite 86: Procedura Di Scarica/Carica Senza Chip/Chiavetta Bid

    Manuale d’istruzione Power Peak ® C8 EQ-BID 180W # 30 8124 Procedura di scarica/carica senza chip/chiavetta BID Prima di poter iniziare con un processo di carica, rispettivamente scarica, devono venir impostati i seguenti parametro. Questo per adattare in maniera ottimale il caricatore alla batteria connessa.

  • Seite 87: Fine Di Un Ciclo Di Carica/Scarica

    Manuale d’istruzione Power Peak ® C8 EQ-BID 180W # 30 8124 1. Collegare la batteria, (per batterie al litio collegare il cavo del bilanciatore) prestate attenzione alla corretta polarità (vedi pagina 8). 2. Collegate la chiavetta / chip BID 3. Premete una volta il tasto “MODE”. Dopo circa 2 secondi ha inizio il processo di carica. Alternativamente premete due volte il tasto per un processo di scarica e tre volte per un ciclo di carica (scarica/carica).

  • Seite 88: Messaggi D'errore

    Per garantire uno svolgimento sicuro di un ciclo di carica, rispettivamente di scarica, il Power Peak C8 EQ-BID 180W è dotato di dispositivi di sicurezza. Nel momento che si verifica un errore, appare il messaggio corrispondente e vengono emessi dei “beep”. I seguenti messaggi d‘errore possono venir chiusi con un tasto qualsiasi dopo che la causa...

  • Seite 89: Struttura Dei Menù

    Manuale d’istruzione Power Peak ® C8 EQ-BID 180W # 30 8124 Struttura dei menù VIEW EDIT VIEW...

  • Seite 90: Precauzioni Di Sicurezza

    Manuale d’istruzione Power Peak ® C8 EQ-BID 180W # 30 8124 Precauzioni di sicurezza di batterie ricaricabili NC / NiMH, al piombo e al litio. Non ricaricare pile a secco. Pericolo di esplosione utilizzarlo mai con altre tensioni. proteggere dall‘irradiazione solare diretta. in vicinanza di materia o gas combustibili.

  • Seite 91: Introduzione Ai Vari Tipi Di Accumulatori

    Manuale d’istruzione Power Peak ® C8 EQ-BID 180W # 30 8124 Introduzione ai vari tipi di accumulatori Durante l‘utilizzo di batterie è necessario tenere conto di alcuno precauzioni di sicurezza per evitare danni a persone o cose. Non assumiamo nessuna responsabilità. 16.1 Batterie nickel cadmio (NC) Consigliamo le seguenti correnti di carica per batterie NC: Batteria ad alta densità...

  • Seite 92: Batterie Al Litio (Lipo, Liio, Life)

    Manuale d’istruzione Power Peak ® C8 EQ-BID 180W # 30 8124 16.4 Batterie al litio (LIPO, LiIo, LiFe) Note generali Esistono diversi tipi di batterie al litio: 1. Batterie ioni litio con elettrolita liquido e una tensione nominale di 3,6 Volt, la prima generazione di batterie al litio, poco utilizzate in ambito modellistico.

  • Seite 93: Garanzia

    è limitato al valore fatturato del prodotto Multiplex direttamente collegato all‘evento che ha causato il danno. Questo non vale se per via di dolo o negligenza grave è necessaria...

  • Seite 94: Accessori Consigliati

    Manuale d’istruzione Power Peak ® C8 EQ-BID 180W # 30 8124 Accessori consigliati Chiavetta BID, senza cavo, Chiavetta BID per l‘equipaggiamento No. 308888 di ulteriori batterie No. 308472 Chip BID, con cavo Cavo BID, 300mm di 300mm, per No. 308474 l‘equipaggiamento di ulteriori batterie Cavo BID, 500mm...

  • Seite 95: Smaltimento Batterie E Apparecchiature

    Europea e per gli altri paesi europei con centri di raccolta sepa- rati. Certificazione di conformità La Multiplex Modellsport GmbH & Co. KG dichiara che questo dispositivo è conforme alle direttive fondamentali vigenti ed alle altre essenziali prescrizioni contenute nelle normative corrispondenti. La dichiarazione originale di conformità è scaricabile all’indirizzo...
  • Seite 96 MULTIPLEX Modellsport GmbH & Co.KG Westliche Gewerbestr. 1 · 75015 Bretten Germany Servizio Multiplex: +49 (0) 7252 - 5 80 93 33 Con riserva di errori e modifiche tecniche. Copyright Multiple x Modellsport 2015 La copia e la ristampa, anche parziali sono consentiti soltanto previa autorizzazione scritta della Multiplex Modellsport GmbH &...
  • Seite 97 Instrucciones de uso...

  • Seite 98: Indicaciones De Seguridad

    Nos alegra que se haya decidido por el potente cargador computerizado Power Peak® C8 EQ-BID 180W de la gama de productos de Multiplex. Ahora posee un cargador compacto con gestión de baterías y ecualizador para la conexión a 230 V AC o bien a 12 V DC.
  • Seite 99 Manuale d’istruzione Power Peak ® C8 EQ-BID 180W # 30 8124 Índice Capítulo Página Indicaciones de seguridad Volumen de entrega Descripción general Elementos de mando Funcionamiento de los elementos de mando Datos técnicos Puesta en servicio del cargador Conexión de la batería Pantalla de trabajo Parámetros del menú...

  • Seite 100: Volumen De Entrega

    Power Peak ® C8 EQ-BID 180W # 30 8124 Volumen de entrega ® Power Peak C8 EQ-BID 180W Ref. 308124 El cargador incluye: cargador Power Peak ® C8 EQ-BID 180W 230V/12V key BID adaptador ecualizador JST XH (ref. 308214) para conectar de 2 a 6 S batarías LiPo con...

  • Seite 101: Descripción General

    óptimo de la batería. Para cargar o descargar primero se conecta el key BID al Power Peak C8 EQ-BID 180W y éste le especifica los paráme- tros correspondientes de la batería. Bastará con pulsar la tecla “MODE” para iniciar el pro- ceso de carga o descarga.

  • Seite 102: Elementos De Mando

    Manuale d’istruzione Power Peak ® C8 EQ-BID 180W # 30 8124 ELEMENTOS DE MANDO Pantalla Alimentación de corriente Tecla EDIT # 30 8124 “+” / button Selector „Select Tecla VIEW Wheel“ Tecla MODE Conexión de la bataría Tecla “+”/ Conexión para el sensor de voltaje Entrada Conexión...

  • Seite 103: Datos Técnicos

    Manuale d’istruzione Power Peak ® C8 EQ-BID 180W # 30 8124 DATOS TÉCNICOS Tensión de servicio: 12V DC (batería coche) / 230V AC (¡no usar los cargadores para baterías de coche!) N° de celdas: 1 ... 24 celdas NiCad / NiMH, 1 ...

  • Seite 104: Puesta En Servicio Del Cargador

    Es impresndicible observar la correcta polaridad (rojo = positivo / negro = negativo). En la pantalla aparece primero “Power Peak C8 EQ-BID 180W V1.0” y luego “SIN BATERÍA”, si no se ha conectado ninguna batería. CONEXIÓN DE LA BATERÍA ¡Importante! Antes de conectar la batería es muy importante que compruebe exactamente...

  • Seite 105: Pantalla De Trabajo

    El ejemplo de la página 8 sirve solamente para ilustrar la conexión del cable del sensor de voltaje al ecualizador. Adaptador EQ Adaptador EQ Adaptador EQ Multiplex-PQ ref. 308213 Multiplex-JST/XH Ref. 308214 Multiplex-TP/FP Ref. 308215 PANTALLA DE TRABAJO Tiempo transcurrido Tensión Indicación...

  • Seite 106: Parámetros Del Menú Principal, Sin Bid

    Manuale d’istruzione Power Peak ® C8 EQ-BID 180W # 30 8124 PARÁMETROS DEL MENÚ PRINCIPAL, SIN BID Seleccionar el menú con la tecla “VIEW”. Acceder a los parámetros indicados a continuación con las teclas “+”, “-” o bien con Select Wheel. TENSIÓN DE ENTRADA Indicación de la tensión de entrada.

  • Seite 107: Parámetros Del Menú Principal, Con Bid

    Manuale d’istruzione Power Peak ® C8 EQ-BID 180W # 30 8124 Cell 1 Cell 6 Cell 8 OTROS PARÁMETROS DEL MENÚ PRINCIPAL, CON BID Sólo si se conecta un chip/key BID se puede disponer de los siguientes datos de la batería. INDICACIÓN DE LA CAPACIDAD MÁXIMA CARGADA Indicación de la capacidad máxima cargada hasta el momento.
  • Seite 108 Manuale d’istruzione Power Peak ® C8 EQ-BID 180W # 30 8124 MEMORIA INTERNA En este menú se puede configurar hasta cinco tipos de baterías diferentes, con sus parámetros respectivos, que quedan almacenados en el aparato. Las cifras parpadean y pueden ser modificadas con “Select Wheel”. Cuando se selecciona una nueva difi memoria aparecen los datos guardados la última vez, como corriente de carga, capacidad, número de celdas, etc.

  • Seite 109: Modo De Editar Los Datos, Con Bid

    Manuale d’istruzione Power Peak ® C8 EQ-BID 180W # 30 8124 EDITAR DATOS CON BID Nota: estos parámetros adicionales y los datos guardados en ellos se visualizan únicamente cuando está conectado el chip o key BID. La configuración del resto de los parámetros figura ya en la página 12, por tanto se incluye aquí...

  • Seite 110: Procesos De Carga Y Descarga Sin Chip/Key Bid

    Manuale d’istruzione Power Peak ® C8 EQ-BID 180W # 30 8124 PROCESO DE CARGA-DESCARGA SIN CHIP/KEY BID Antes de poder iniciar un proceso de carga-descarga es necesario configurar los siguientes parámetros para que el cargador trabaje en su óptimo: Una vez configurados los parámetros anteriores se puede iniciar el proceso de carga. Para cargar la batería conectada (CARGAR) pulse una vez la tecla „MODE“.

  • Seite 111: Fin De Un Proceso De Carga O Descarga

    Manuale d’istruzione Power Peak ® C8 EQ-BID 180W # 30 8124 1. Conectar la batería (con baterías de litio debe conectarse también el cable sensor de voltaje). Preste atención a la polaridad (ver página 8). 2. Conectar el chip/key BID. 3.

  • Seite 112: Mensajes De Fallo

    Si el ventilador no se pone en funcion- amiento habrá que retirar la batería y apagar inmediatamente el cargador. Envíe el cargador defectuoso para su reparación al servicio técnico de Multiplex (por favor, consulte los requisitos de garantía, pág. 21. cap.17).

  • Seite 113: Estructura Del Menú

    Manuale d’istruzione Power Peak ® C8 EQ-BID 180W # 30 8124 ESTRUCTURA DEL MENÚ VIEW EDIT VIEW...

  • Seite 114: Indicaciones De Seguridad

    Manuale d’istruzione Power Peak ® C8 EQ-BID 180W # 30 8124 INDICACIONES DE SEGURIDAD recargables NC- / NiMH- / de plomo y de litio. No cargar pilas secas, pueden explotar. con otra tensión. nunca cerca de materiales inflamables o gases. calentarse fuertemente durante el funcionamiento normal.

  • Seite 115: Breve Información Acerca De Las Baterías

    Manuale d’istruzione Power Peak ® C8 EQ-BID 180W # 30 8124 Breve información acerca de las baterías Al manejar baterías es imprescindible tener en cuenta algunas medidas de precaución para evitar daños personales y materiales. El uso de las baterías es bajo su propia res- ponsabilidad.

  • Seite 116: Baterías De Litio (Lipo, Liio, Life)

    Manuale d’istruzione Power Peak ® C8 EQ-BID 180W # 30 8124 16.4 BATERÍAS DE LITIO (LIPO, LIIO, LIFE) INFORMACIÓN GENERAL Existen diferentes tipos de baterías de litio: 1. Baterias de iones de litio con electrólito líquido y tensión nominal de 3,6 voltios, la pri- mera generación de baterías de litio, casi no usada en el modelismo.

  • Seite 117: Garantía

    Dentro de los límites legales admisibles, la obligación de inde- minzación por daños y perjuicios, independientemente de su motivación jurídica, estará limitada al valor de la factura de los productos Multiplex implicados en el suceso causante del daño. Esta disposición no tiene aplicación cuando se deba responder obligatoriamente y sin restricciones en caso se premeditación o negligencia grave según la legislación pre-...

  • Seite 118: Accesorios Recomendados

    Manuale d’istruzione Power Peak ® C8 EQ-BID 180W # 30 8124 ACCESORIOS RECOMENDADOS Chip BID sin cable, KEY BID para equipar otras baterías. Ref. 308888 Ref. 308472 Chip BID con cable Cable BID, 300 mm de 300 mm, para equipar Ref.

  • Seite 119: Eliminación De Aparatos Y Baterías

    DECLARACIÓN DE CONFORMIDAD Multiplex Modellsport GmbH & Co. KG declara por la presente, que este producto cumple con los requisitos básicos y demás preceptos relevantes de las directivas CE correspondien- tes. La declaración de conformidad original figura en las descripciones respectivas de los...
  • Seite 120 MULTIPLEX Modellsport GmbH & Co.KG Westliche Gewerbestr. 1 · 75015 Bretten Germany Servicio de Multiplex: +49 (0) 7252 - 5 80 93 33 Salvo errores o modificaciones técnicas. Copyright Multiplex Modellsport 2015 Queda prohibida la reproducción total o parcial de este documento, excepto...

  • Seite 121: Cz Návod K Obsluze

    Návod k obsluze...

  • Seite 122: Návod K Obsluze

    Návod k obsluze Power Peak ® C8 EQ-BID 180W # 30 8124 Vážený zákazníku, děkujeme Vám, že jste se rozhodl pro náš výkonný počítačový nabíječ Power Peak® C8 EQ-BID 180W z naší produkce. Stali jste se tak majiteli kompaktního nabíječe s akumanagamentem a balancerem s připojením na 230V AC nebo 12V DC.
  • Seite 123 Návod k obsluze Power Peak ® C8 EQ-BID 180W # 30 8124 Obsah Strana Kapitola Strana Bezpečnostní pokyny Obsah balení Všeobecný popis Ovládací prvky 3.1 Funkce ovládacích prvků Technická data Uvedení nabíječe do provozu 5.1 Připojení akumulátorů Pracovní displej Parametry v hlavním menu bez BID 7.1 Parametry v hlavním menu s BID Editace dat bez BID 8.1 Editace dat s BID...

  • Seite 124: Obsah Balení

    Návod k obsluze Power Peak ® C8 EQ-BID 180W # 30 8124 OBSAH BALENÍ POWER PEAK ® C8 EQ-BID 180W Č. 308124 Balení obsahuje: 1 nabíječ Power Peak® C8 EQ-BID 180W 230V/12V 1 BID klíč 1 adaptér balanceru JST XH (No. 308214) k připojení 2-6 S Li-Poly aku s JST-H servisními kabely (Lama, G47, Align) na balanceru.

  • Seite 125: Všeobecný Popis

    Tak se může lehce stát, že na nabíječi provedete chybné nastavení a články tím poškodíte. Revoluční BID systém Multiplex nabízí geniální řešení tohoto problému. Každé sadě článků se přiřadí jednoduchý BID klíč. Tento klíč uloží všechna relevantní data pro optimální nabíjení...

  • Seite 126: Ovládací Prvky

    Návod k obsluze Power Peak ® C8 EQ-BID 180W # 30 8124 OVLÁDACÍ PRVKY zdroj displej proudu tlačítko EDIT # 30 8124 tlačítkoVIEW Select Wheel tlačítkoMODE připojení aku připojení servis- ního kabelu připojení BID USB přípojka pro update tlač. ENTER FUNKCE OVLÁDACÍCH PRVKŮ...

  • Seite 127: Technická Data

    Návod k obsluze Power Peak ® C8 EQ-BID 180W # 30 8124 TECHNICKÁ DATA Provozní napětí: 12V DC (autobaterie) / 230V AC (nikdy nepoužívejte nabíječe určené pro autobaterie!) Počet článků: 1 ... 24 články NC / NiMH, 1 ... 8 článků LiIo (3,6V), Li-Poly (3,7V), LiFe (3,3V) 1 ...

  • Seite 128: Uvedení Nabíječe Do Provozu

    Návod k obsluze Power Peak ® C8 EQ-BID 180W # 30 8124 UVEDENÍ NABÍJEČE DO PROVOZU Připojte nabíječ ke 12 V olověné baterii nebo k síti. Dbejte na správnou polaritu (červená = plus / černá = minus). PŘIPOJENÍ AKUMULÁTORU Důležité!!! Před připojením akumulátorů bezpodmínečně překontrolujte nastavené para- metry.

  • Seite 129: Pracovní Displej

    Power Peak ® C8 EQ-BID 180W # 30 8124 Příklad na straně 8 slouží pouze pro představu a má znázornit připojení servisního kabelu k balanceru. EQ-Adapter EQ-Adapter EQ-Adapter Multiplex-TP/FP č.308215 Multiplex-PQ č.308213 Multiplex-JST/XH č.308214 6. PRACOVNÍ DISPLEJ Během procesu nabíjení/vybíjení ukazatel aktuální...

  • Seite 130: Parametry V Hlavním Menu Bez Bid

    Návod k obsluze Power Peak ® C8 EQ-BID 180W # 30 8124 PARAMETRY V HLAVNÍM MENU BEZ BID zovat následující parametry. VSTUPNÍ NAPĚTÍ Zobrazení vstupního napětí. Eingang = vstup LAD = laden (nabíjení) ZOBRAZENÍ POSLEDNÍCH NABÍJENÍ AKUMULÁTORŮ (M1 ...M5) Touto funkcí lze provést rekonstrukci 5 posledních nabíjení, přičemž...
  • Seite 131 Návod k obsluze Power Peak ® C8 EQ-BID 180W # 30 8124 čl. 1 čl. 6 čl. 8 DOPLŇKOVÉ PARAMETRY V HLAVNÍM MENU S BID Po připojení BID čipu/klíče si lze přečíst následující data akumulátorů: ZOBRAZENÍ MAXIMÁLNÍ NABITÉ KAPACITY Zobrazení dosavadní maximální nabité kapacity akumulátorů.
  • Seite 132 Návod k obsluze Power Peak ® C8 EQ-BID 180W # 30 8124 INTERNÍ PAMĚŤ V tomto menu lze nastavit až 5 různých typů akumulátorů s jejich příslušnými parametry, které zůstanou zachovány i po vypnutí nabíječe. Číslo bliká a lze ji změnit pomocí tlačítek s šipkami nebo ovladačem Select Wheel.

  • Seite 133: Editace Dat S Bid

    Návod k obsluze Power Peak ® C8 EQ-BID 180W # 30 8124 EDITACE DAT S BID Upozornění: Jen tehdy, pokud je připojený BID čip/klíč se zobrazí doplňkové parame- try, jakož i data, která jsou na něm uložena. Kromě toho jsou na straně 12 znázorněny ostatní...

  • Seite 134: Procesy Nabíjení/Vybíjení S Bid Čipem/Klíčem

    Návod k obsluze Power Peak ® C8 EQ-BID 180W # 30 8124 PROCESY NABÍJENÍ/VYBÍJENÍ BEZ BID ČIPU/KLÍČE Dříve než spustíte nějaký proces nabíjení/vybíjení musíte provést následující nastavení, aby mohl nabíječ optimálně pracovat: Poté co byly nastaveny parametry, jak již bylo výše popsáno, lze proces spustit. Abyste začali nabíjet připojené...

  • Seite 135: 12. Ukončení Procesu Nabíjení/Vybíjení

    Návod k obsluze Power Peak ® C8 EQ-BID 180W # 30 8124 1. Připojte akumulátory, (u lithiových aku připojte servisní kabel), dávejte pozor na správnou polaritu (viz str. 8). 2. Připojte BID čip/klíč. 3. Stiskněte jednou tlačítko “MODE”. Asi po 2s se spustí proces nabíjení. Alternativně...

  • Seite 136: Chybová Hlášení

    Pokud ventilátor nenaběhne, musíte akumulátory odpojit a nabíječ okamžitě vypnout. Vadný nabíječ zašlete, prosím, na opravu do autorizovaného Multiplex servisu (prosím, dodržujte požadavky týkající se záručních podmínek (str. 21. kap. 17).
  • Seite 137 Návod k obsluze Power Peak ® C8 EQ-BID 180W # 30 8124 MENÜSTRUKTUR VIEW EDIT VIEW...

  • Seite 138: Bezpečnostní Pokyny

    Návod k obsluze Power Peak ® C8 EQ-BID 180W # 30 8124 BEZPEČNOSTNÍ POKYNY vání nabíjecích NC- / NiMH, olověných a lithiových akumulátorů. Nikdy se nepokoušejte nabíjet suché články, hrozí nebezpečí exploze. napětí. silným vibracím. (nabíječ umísťujte na nehořlavé podložky jako kachličky nebo skleněné desky. Nikdy na koberec nebo jiné...

  • Seite 139: Malá Nauka O Akumulátorech

    Návod k obsluze Power Peak ® C8 EQ-BID 180W # 30 8124 MALÁ NAUKA O AKUMULÁTORECH Při zacházení s těmito akumulátory musí být bezpodmínečně dodržovány určité zásady, aby nedošlo ke škodám nebo újmě na zdraví. Za následky při používání nesete plnou zodpovědnost. 16.1 NIKL- KADMIOVÉ...

  • Seite 140: Lithiové Aku (Lipo, Liio, Life)

    Návod k obsluze Power Peak ® C8 EQ-BID 180W # 30 8124 16.4 LITHIOVÉ-AKU (Li-Poly, LiIo, LiFe) VŠEOBECNĚ Na trhu existuje několik různých typů lithiových akumulátorů: 1. Lithium-ionové články s kapalnými elektrolyty a jmenovitým napětím 3,6 V. Jsou to lithiové články první generace, které se ovšem v modelařině příliš nerozšířily. 2.

  • Seite 141: Záruční Podmínky

    - pokuste se uvést možné důvody závady 18. VYLOUČENÍ ZÁRUKY Tento nabíječ je určen výhradně pro nabíjení baterií uvedených v návodu k obsluze. Multiplex Modellsport nepřebírá v žádném případě zodpovědnost při jiném použití. Dodržení pokynů v návodu k obsluze jako i podmínek a metod během provozu, používání a údržbě nabíječe nemůže být firmou Multiplex kontrolována.

  • Seite 142: 19. Doporučené Příslušenství

    Návod k obsluze Power Peak ® C8 EQ-BID 180W # 30 8124 19. DOPORUČENÉ PŘÍSLUŠENSTVÍ BID čip bez kabelu k vyba- BID-klíč vení dalších akumulátorů č. 308888 č. 308472 BID čip s kabelem BID kabel, 300 mm mm k vybavení dalších č.

  • Seite 143: Likvidace Akumulátorů A Nabíječe

    EU i pro ostatní evropské země s odlišnými sběrnými systémy. PROHLÁŠENÍ O SHODĚ Tímto firma Multiplex Modellsport prohlašuje, že je tento nabíječ v souladu se základními nařízeními a ostatními relevantními předpisy dle CE směrnic. Originál prohlášení o shodě najdete na internetu na www.multiplex-rc.de u příslušného...
  • Seite 144 MULTIPLEX Modellsport GmbH & Co.KG Westliche Gewerbestr. 1 · 75015 Bretten Germany Multiplex služba: +49 (0) 7252 - 5 80 93 33 Chyby a technické změny jsou vyhrazeny. Copyright Multiplex Modellsport 2015 Kopírování a tisk, jakož i výňatky z tohoto návodu, jsou povoleny pouze s...

Diese Anleitung auch für:

30 8124

Inhaltsverzeichnis
