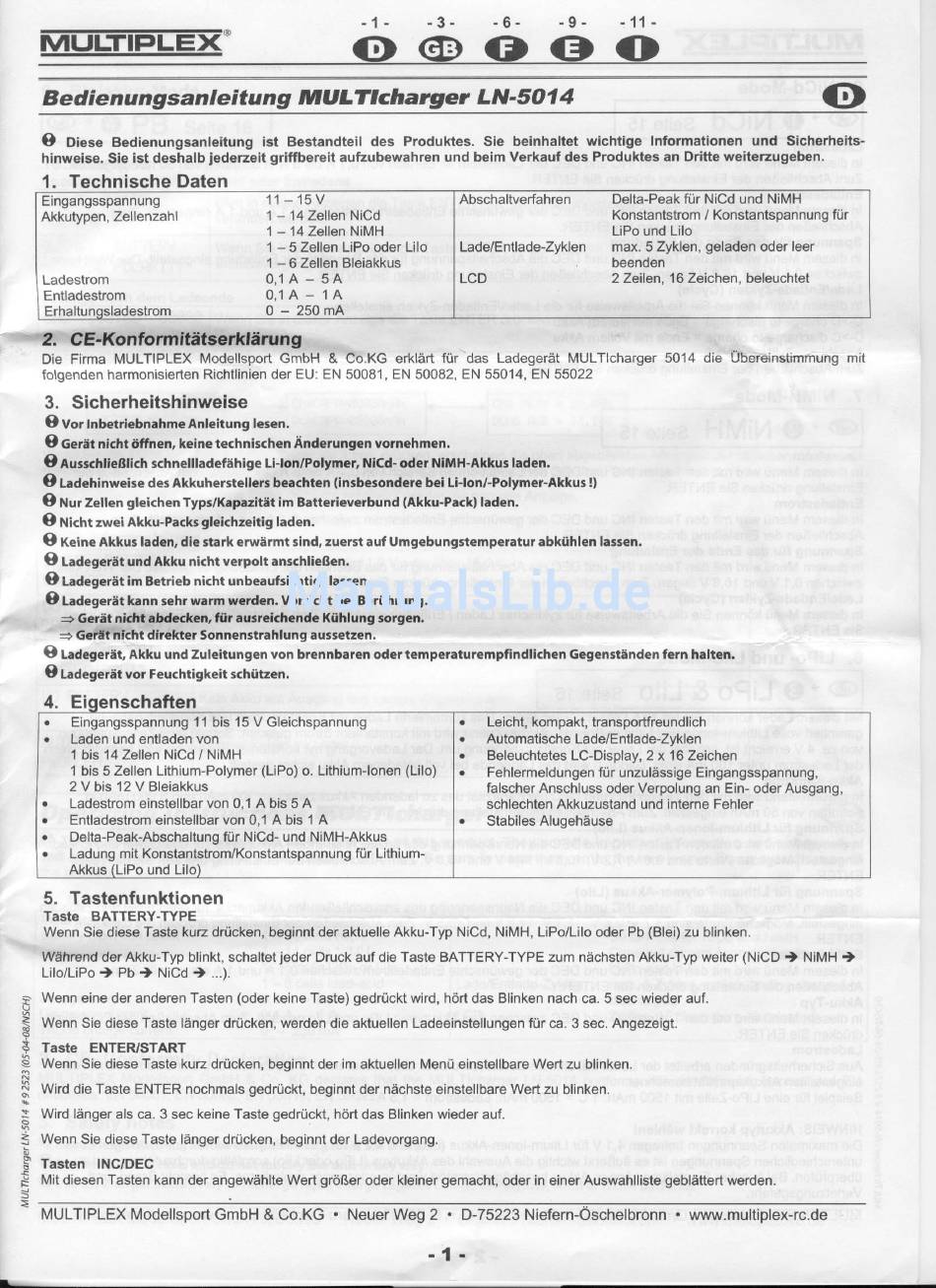

Bedienungsanleitung

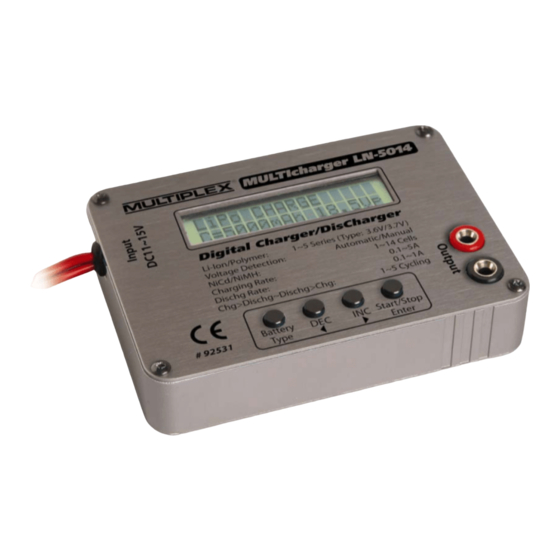

MUlTlcharger
LN-5O7 4
e
Diese Bedienungsanleitung ist Bestandteil des Produktes. Sie beinhaltet wichtige Informationen und Sicherheits-
hinweise. Sie ist deshalb iederzeit griffbereit aufzubewahren und beim Verkauf des Produktes an Dritte weiterzugeben.
1. Technische Daten
GD
Eingangsspannung
Akkutypen, Zellenzahl
Ladestrom
Entladestrom
1 1 - 1 5 V
- 14 Zellen NiCd
- 14 Zellen NiNilH
0 , 1 A - ' l A
0 - 2 5 0 m 4
1 - 6 Z e l l e n B l e i a k k u s
0 , 1 A - 5 A
Delta-Peak für NiCd und NiMH
Konstantstrom / Konstantspannung
für
LiPo und Lilo
- 5 Zellen LiPo oder Lilo
I Lade/Entlade-Zyklen max. 5 Zyklen, geladen oder leer
beenden
2 Zeilen, 16 Zeichen, beleuchtet
" "2, CE-Konformitätserklärung
Die Firma IVIULTIPLEX Modellsport GmbH & Co.KG
folgenden harmonisierten Richtlinien der EU: EN 50081,
3. Sicherheitshinweise
e vor Inbetri€bnahme Anleitung lesen.
e Gerät nicht öffnen, keine technischen Anderungen vornehmen.
(9 Ausschließlich schnellladefähi9e Li-lon/Polymer, NiCd- oder NiMH-Akkus laden.
e Ladehinweise des Akkuherstellers beachten (insbesondere bei Li-lon/-Polymer-Akkus !)
O Nur Zellen gleichen Typs/Kapazität im Batterieverbund (Akku-Pack) laden.
e Nicht zwei Akku-Packs gleichzeitig laden,
e Keine Akkus laden, die stark erwärmt sind, zuerst auf Umgebungstemperatur abkühlen lassen.
e Ladegerät und Akku nichtverpolt anschließen.
e Ladegerät im Betrieb niGht unbeaufsichtigt lassen.
e Ladegerät kann sehr warm werden, Vorsicht bei Berührung.
= Gerät nichtabdecken, fllr ausreichende Kllhlung sorgen.
+ G€fllhlcht dlr€kter Sonnen3trahlung aussetzen.
O Ladegerät, Akku und Zuleitungen von brennbaren oder temperaturempfindlichen cegenständen fern halten.
e Ladegerät vor Feuchtigkeit s<hützen.
4.
schaften
5. Tastenfunktionen
Taste BATTERY-TYPE
Wenn Sie diese Taste kuz drücken, beginnt der aktuelle Akku-Typ NiCd, NiMH, LiPo/Lilo oder Pb (Blei) zu blinken.
Während der Akku-Typ blinkt, schaltet jeder Druck auf die Taste BATTERY-TYPE zum nächsten Akku-Typ weiter (NiCD t
NiMH t
Lilo/LiPo t
Pb t
Nicd t
...).
Wenn eine der anderen Tasten (oder keine Taste) gedrückt wird, hört das Blinken nach ca. 5 sec wieder aut
Wenn Sie diese Taste länger drücken, werden die aktuellen Ladeeinstellungen für ca. 3 sec. Angezeigt.
Taste ENTER/START
Wenn Sie diese Taste kurz drücken, beginnt der im aktuellen Menü einstellbare Wert zu blinken.
Wird die Taste ENTER nochmals gedrückt, beginnt der nächste einstellbare Wert zu blinken.
Wird länger als ca. 3 sec keine Taste gedrückt, hört das Blinken wieder auf.
Wenn Sie diese Taste länger drücken, beginnt der Ladevorgang.
Tasten INC/DEC
l\y'it diesen Tasten kann der angewählte Wert größer oder kleiner gemacht, oder in einer Auswahlliste geblättert werden.
MULTIPLEX Modellsoort GmbH & Co.KG . Neuer Weo 2 . D-75223 Niefern-Oschelbronn
. www.multiolex-rc.de
erklärt für das Ladegerät MulTlcharger 5014 die Übereinstimmung mit
EN 50082. EN 55014. EN 55022
s
t
s
f
S
Eingangsspannung 11 bis 15 V Gleichspannung
Laden und entladen von
1 bis 14 Zellen NiCd / Nil\ilH
1 bis 5 Zellen Lithium-Polymer (LiPo) o. Lithium-lonen (Lilo)
2 V bis 12 V Bleiakkus
Ladestrom einstellbar von 0,1 A bis 5 A
Entladestrom einstellbar von 0,1 A bis 1 A
Delta-Peak-Abschaltung
für Nicd- und NiMH-Akkus
Ladung mit Konstantstrom/Konstantspannung für Lithium-
Akkus (LiPo und Lilo
Leicht, kompakt, transportfreundlich
Automatische Lade/Entlade-Zyklen
Beleuchtetes
LC-Display, 2 x 16 Zeichen
Fehlermeldungen
für unzulässige Eingangsspannung,
falscher Anschluss oder Verpolung an Ein- oder Ausgang,
schlechten Akkuzustand und interne Fehler
Stabiles Aluoehäuse
- 1 -
