4 Installation

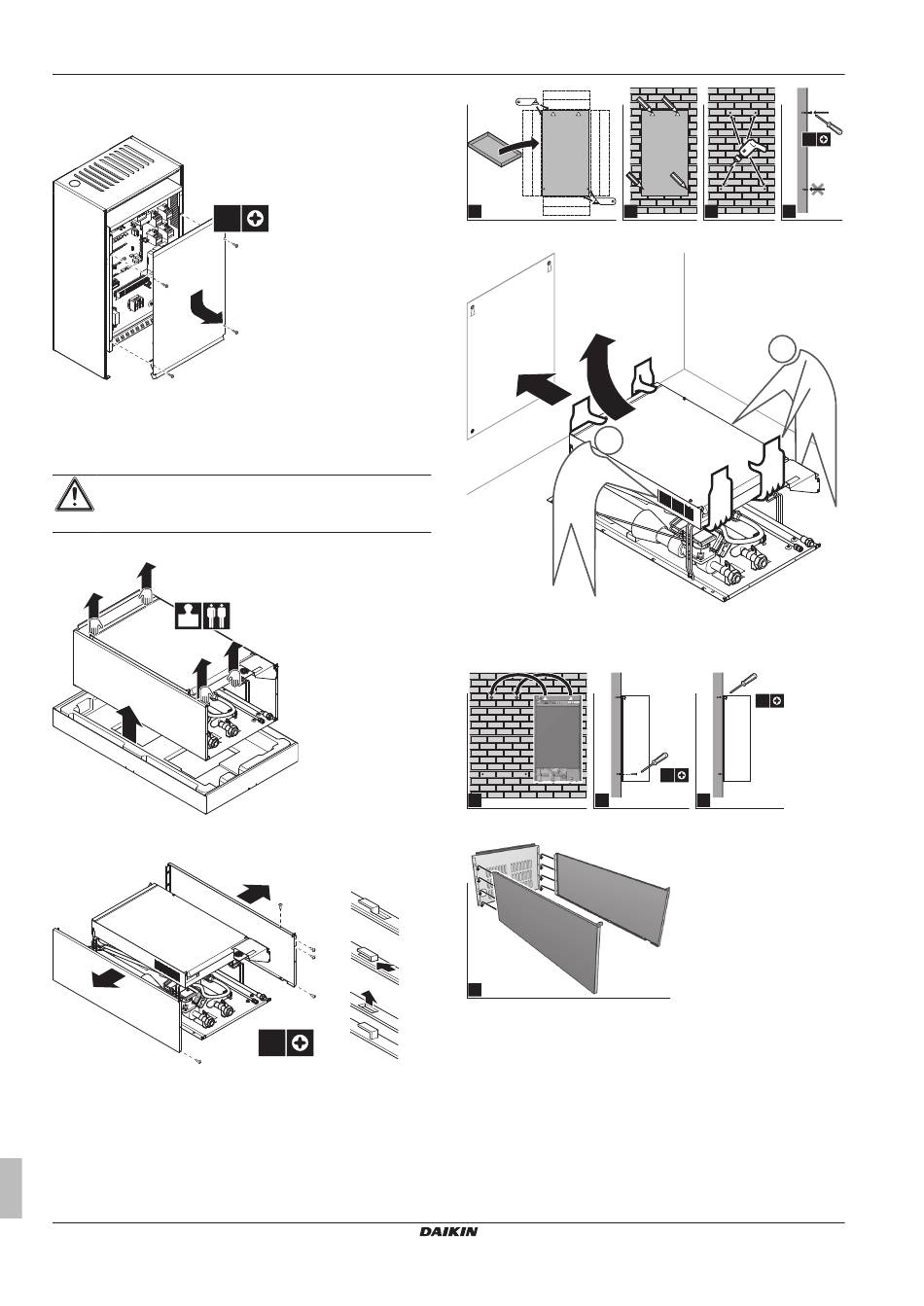

4.1.2 So öffnen Sie die Schaltkastenabdeckung
des Innengeräts
4×
4.2 Montieren des Innengeräts
4.2.1 So installieren Sie das Innengerät
ACHTUNG
Fassen Sie das Gerät NICHT an den Rohren an, um es
anzuheben.
1 Heben Sie das Gerät aus der Verpackung heraus.
60kg
2 Entfernen Sie die 4 Schrauben unten am Gerät. Haken Sie die
Seitenbleche aus und nehmen Sie sie ab.
3
3
3 Das Installationsmuster (siehe Verpackung) an die Wand halten
und die unten gezeigten Schritte befolgen.
Installationsanleitung
6
2
1
5×
1 2
4 Heben Sie das Gerät an.
1
2
5 Kippen Sie das Oberteil des Geräts an der Position der 2
eingefügten Schrauben gegen die Wand.
6 Haken Sie das Gerät an der Wand ein.
1 2
7 Montieren Sie das Gerät.
1
Daikin Altherma – Geteilte Niedertemperatureinheit
2×
3 4
2×
2×
3
EHBH/X04~16CB
4P383118­1C – 2015.01
