4 Installation

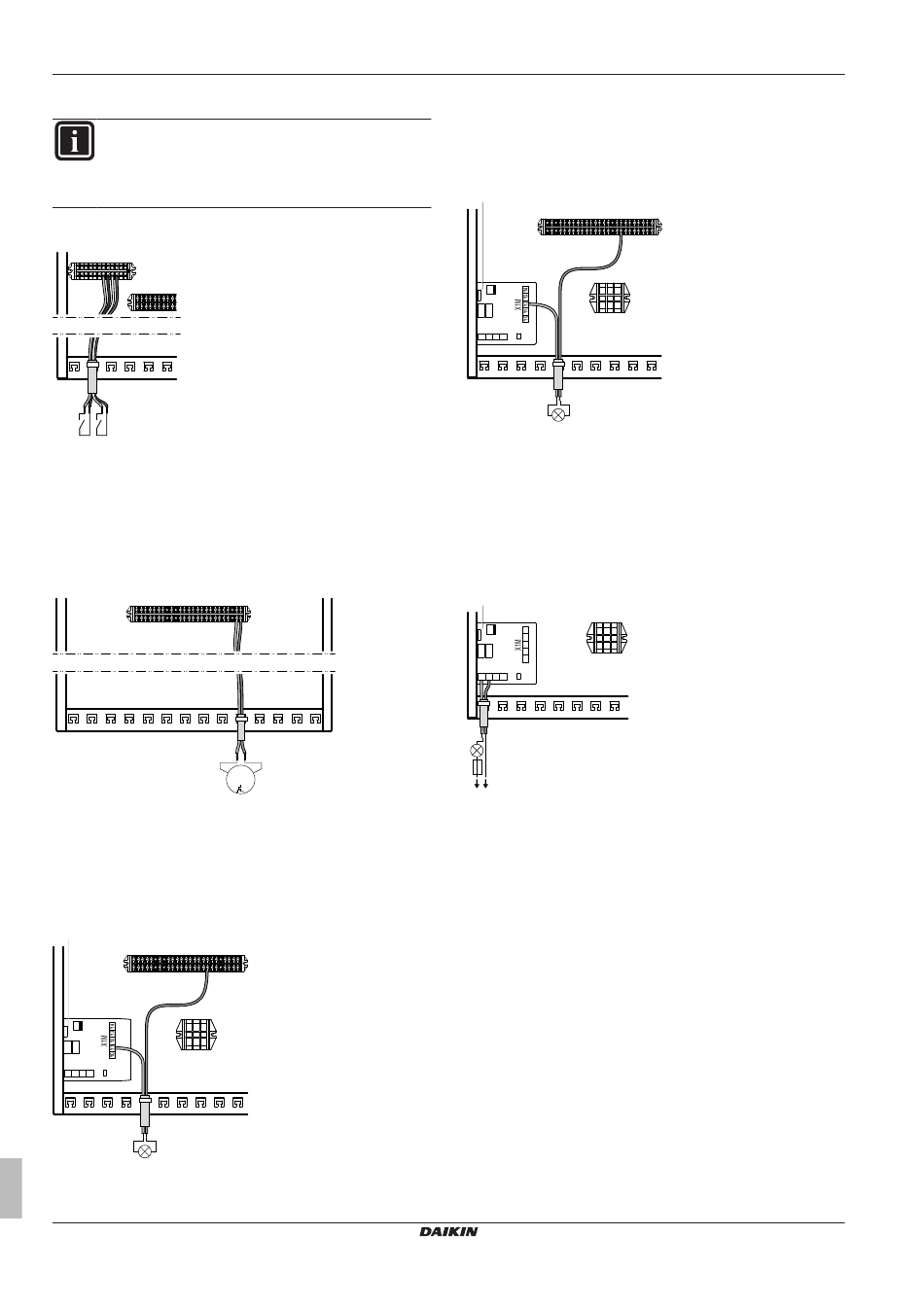

4.5.7 So schließen Sie die Stromzähler an
INFORMATION
Überprüfen Sie bei
Transistorausgang die Polarität. Der Plus­Pol MUSS mit
X5M/7 und X5M/9 und der Minus­Pol mit X5M/8 und
X5M/10 verbunden werden.
1 Schließen Sie das Stromzählerkabel an die entsprechenden
Klemmen wie in der Abbildung unten dargestellt an.
7 8 910
X5M
X2M
S2S S3S
2 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen
befestigen.
4.5.8 So schließen Sie die Brauchwasserpumpe
an
1 Schließen Sie das Kabel der Brauchwasserpumpe an die
entsprechenden Klemmen wie in der Abbildung unten
dargestellt an.
X2M
M2P
2 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen
befestigen.
4.5.9 So schließen Sie den Alarmausgang an
1 Schließen Sie das Kabel des Alarmausgangs an die
entsprechenden Klemmen wie in der Abbildung unten
dargestellt an.
a
29
X2M
X1M
A4P
X2M
a EKRP1HB muss installiert sein.
2 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen
befestigen.
Installationsanleitung
12
einem Stromzähler
34 35
M
1~
4.5.10 So schließen Sie den Ausgang EIN/AUS
für Heizen/Kühlen an
1 Schließen Sie das Kabel des EIN/AUS­Ausgangs für Heizen/
mit
Kühlen an die entsprechenden Klemmen wie in der Abbildung
unten dargestellt an.
a
X2M
X1M
A4P
X2M
a EKRP1HB muss installiert sein.
2 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen
befestigen.
4.5.11 So schließen Sie den Umschalter zur
externen Wärmequelle an
1 Schließen Sie das Kabel des Umschalters zur externen
Wärmequelle an die entsprechenden Klemmen wie in der
Abbildung unten dargestellt an.
a
X1M
A4P
X2M
X1 X2 X3 X4
L N
a EKRP1HB muss installiert sein.
2 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen
befestigen.
29
EHBH/X04~16CB
Daikin Altherma – Geteilte Niedertemperatureinheit
4P383118­1C – 2015.01
