3.2 Vorbereiten der Elektroinstallation
3.2.1 Übersicht über die elektrischen
Anschlüsse für externe und interne
Aktoren
Pos. Beschreibung
Stromversorgung für Außen­ und Innengerät
1 Stromversorgung für
das Außengerät
2 Stromversorgungs­ und
Verbindungskabel zum
Innengerät
3 Stromversorgung für
Gasboiler
4 Wärmepumpentarif­
Netzanschluss
(spannungsfreier
Kontakt)
5 Normaltarif­
Netzanschluss
Benutzerschnittstelle
6 Benutzerschnittstelle
Optionale Ausstattung
7 3­Wege­Ventil
8 Brauchwassertank­
Thermistor
9 Stromversorgung für
Heizer für Ablaufwanne
10 Raumthermostat
11 Außentemperaturfühler 2
12 Innentemperaturfühler
13 Wärmepumpen­
Konvektor
Bauseitig zu liefernde Komponenten
14 Absperrventil
15 Stromzähler
16 Brauchwasserpumpe
17 Alarmausgang
18 Umschalter zur
Steuerung der externen
Wärmequelle
19 Raumkühlungs­/
heizungssteuerung
20 Stromverbrauch­
Digitaleingänge
21 Gasmesser
(a) Siehe Typenschild des Außengeräts.
(b) Minimaler Kabelquerschnitt 0,75 mm².
(c) Verwenden Sie das mit dem Boiler gelieferte Kabel.
(d) Der Fühler und das Anschlusskabel (12 m) werden
zusammen mit dem Brauchwasserspeicher geliefert.
(e) Kabelquerschnitt 0,75 mm² bis 1,25 mm², maximale Länge:
50 m. Der spannungsfreie Kontakt muss einer Last von
mindestens 15 V Gleichspannung, 10 mA standhalten.
(f) Kabelquerschnitt 0,75 mm² bis 1,25 mm²; maximale Länge:
500 m. Anwendbar auf einzelnen Anschluss
Benutzerschnittstellenanschluss und
Benutzerschnittstellenanschluss für duale Verwendung.
(g) Kabelquerschnitt 1,5 mm
HINWEIS
Weitere technische Daten der verschiedenen Anschlüsse
befinden sich auf der Innenseite des Innengeräts.
EHYHBH05AAV3 + EHYHBH/X08AAV3
Daikin Altherma Hybrid­Wärmepumpe – Wärmepumpemodul
4P349587­1C – 2013.10
Kabel Maximaler
Betriebsstrom
(a)
2+GND
(g)
3+GND
(c)
2+GND
(e)
2
2 6,3 A
(f)
2
(b)
3 100 mA
(d)
2
(b)
2
(b)
3 oder 4 100 mA
(b)
(b)
2
(b)
4 100 mA
(b)
2 100 mA
(b)
2
(b)
2
(b)
2
(b)
2
(b)
2
(b)
2 (je
Eingangssignal)
(b)
2
2
; maximale Länge: 50 m.
4

Installation

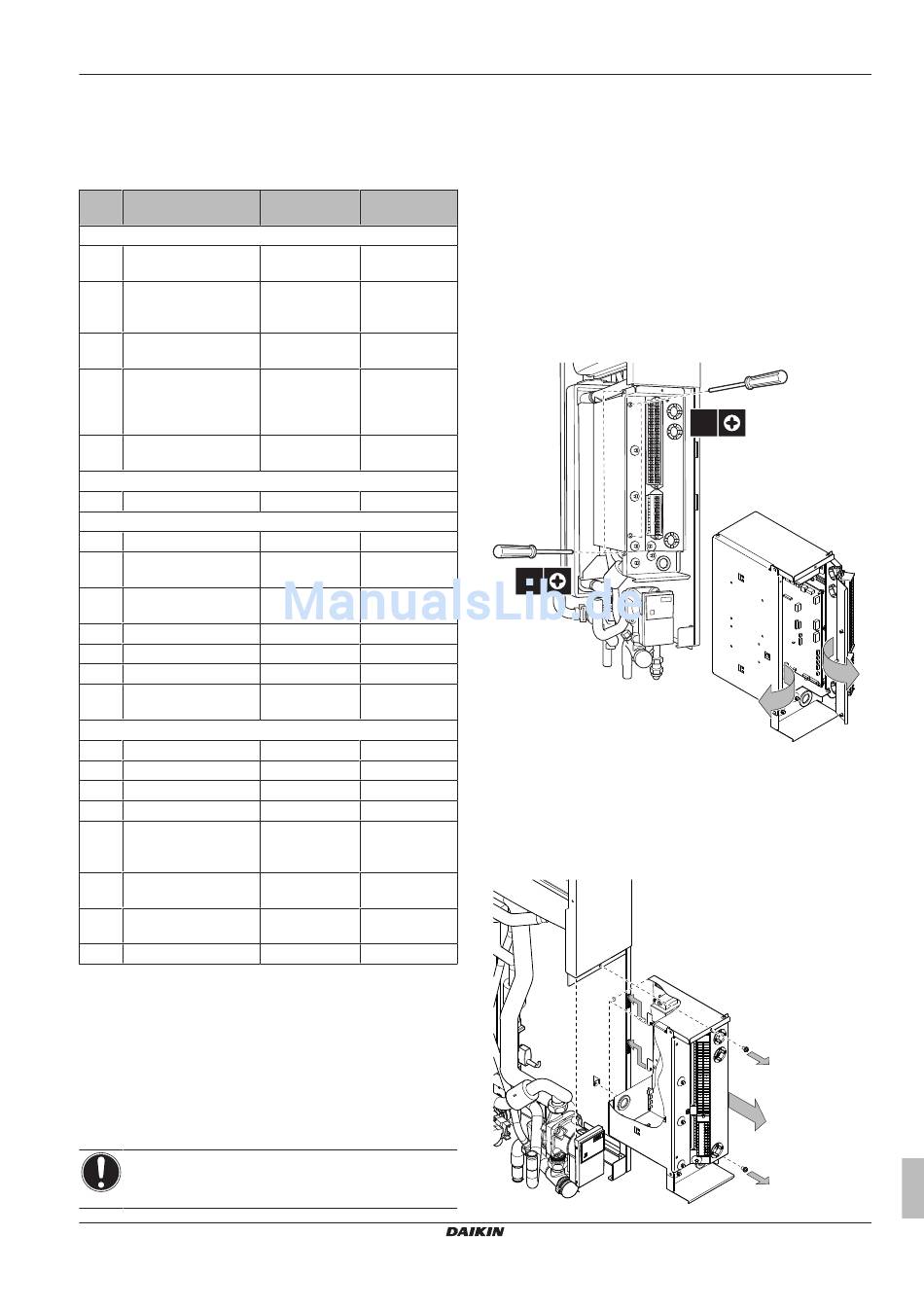

4.1 Geräte öffnen
4.1.1 So öffnen Sie die Schaltkastenabdeckung
des Innengeräts
1 Entfernen Sie die Seitenwand auf der rechten Seite des
Innengeräts. Die Seitenwand ist unten mit 1 Schraube befestigt.
2 Entfernen Sie die obere und untere Schraube an der
Seitenwand des Schaltkastens.
3 Die rechte Tafel des Schaltkastens lässt sich öffnen.
4 Entfernen Sie die obere und untere Schraube an der
Frontblende des Schaltkastens.
5 Die Frontblende des Schaltkastens lässt sich öffnen.
4
2x
Wenn Sie nach der Installation des Boilers auf den Schaltkasten
zugreifen müssen, gehen Sie wie folgt vor:
6 Entfernen Sie die obere und untere Schraube an der
Seitenwand des Schaltkastens.
7 Nehmen Sie den Schaltkasten aus dem Gerät.
8 Hängen Sie den Schaltkasten mit den dafür vorgesehenen
Haken am Schaltkasten an die Seite des Geräts.
8
4 Installation
2
2x
3
5
6
7
6
