4 Zwecks Zugentlastung und auch um zu verhindern, dass Kabel
mit Rohren und scharfen Kanten in Berührung kommen, die
Kabel mit Kabelbinder an den Kabelbinderhalterungen
befestigen.
ACHTUNG
Drücken Sie KEINE überflüssigen Kabellängen in das
Gerät ein.
4.5.3
So schließen Sie die
Hauptstromversorgung an

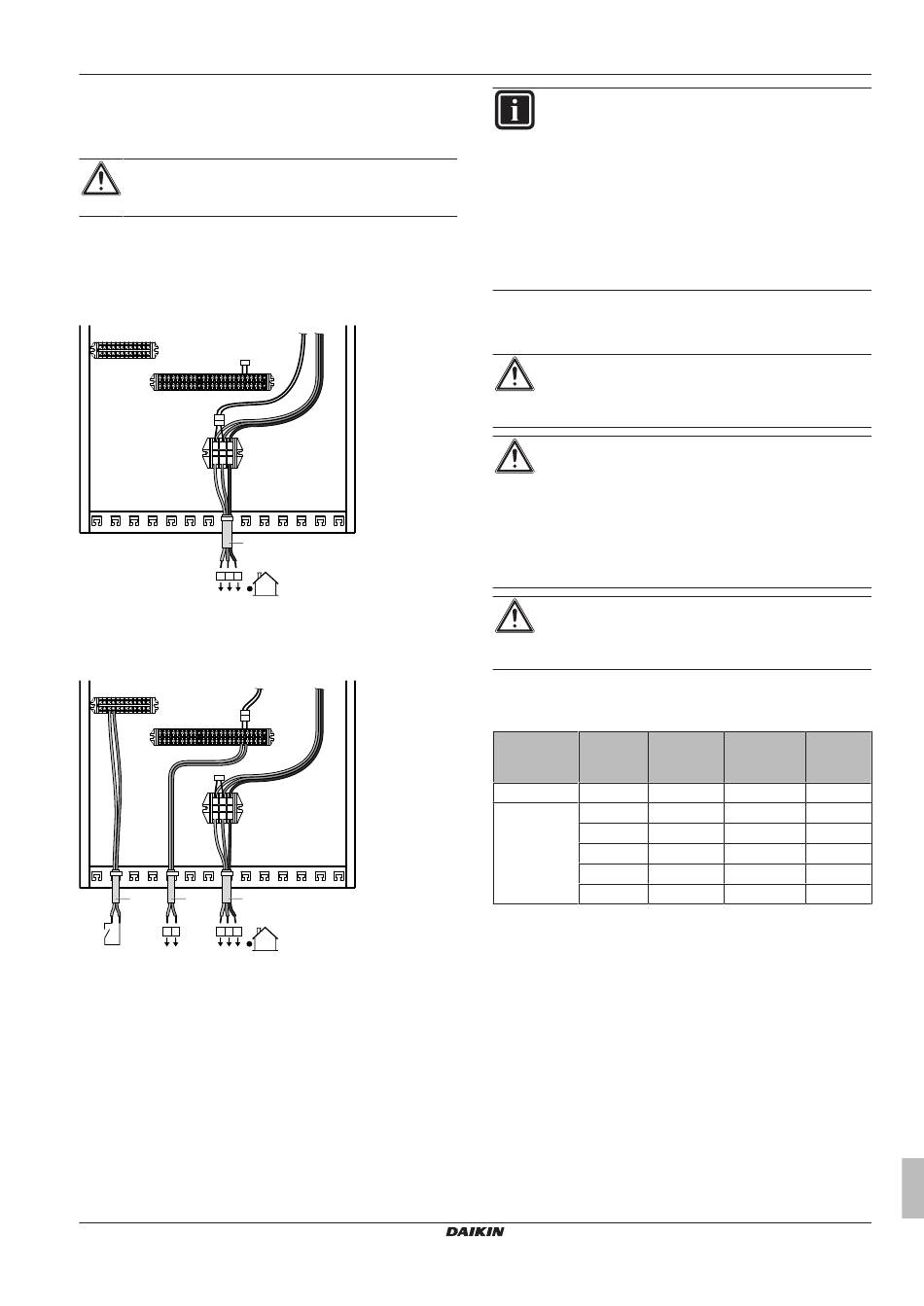

1 Schließen Sie die Hauptstromversorgung an.
Bei NormaltarifNetzanschluss
X5M
X6YB
X2M
30 31
X6Y
X6YA
X1M
a
1 2 3
1 2 3
Legende: siehe Abbildung unten.
Bei WärmepumpentarifNetzanschluss
X5M
X6Y
3 4
X6YB
X2M
30 31
X6YA
X1M
c
b
a
L N
1 2
3
S1S
L N
1 2 3
a
Verbindungskabel (=Hauptstromversorgung)
b
NormaltarifNetzanschluss
c
Kontakt für WärmepumpentarifNetzanschluss
2 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen
befestigen.
EHBH/X04~16CB
Daikin Altherma – Geteilte Niedertemperatureinheit
4P3831181C – 2015.01
X1A X19A
X1A
X19A
INFORMATION
Bei einer WärmepumpentarifStromversorgung hängt die
Notwendigkeit
eines
Netzanschlusses für das Innengerät (b) X2M30/31 vom
Typ des WärmepumpentarifNetzanschlusses ab.
Eine separate Versorgung des Innengeräts ist erforderlich:
▪ wenn
der
unterbrochen ist, wenn er aktiv ist, ODER
▪ wenn kein Stromverbrauch des Innengeräts am
WärmepumpentarifNetzanschluss zulässig ist, wenn
dieser aktiv ist.
4.5.4
So schließen Sie die Stromversorgung
der Reserveheizung an
ACHTUNG
Um zu gewährleisten, dass das Gerät vollständig geerdet
ist, schließen Sie immer die Stromversorgung der
Reserveheizung und das Erdungskabel an.
ACHTUNG
Wenn das Innengerät über einen Speicher mit integrierter
elektrischer Zusatzheizung verfügt (EKHW), verwenden
Sie
eine
separate
Reserveheizung und die Zusatzheizung. Benutzen Sie auf
KEINEN Fall einen Stromkreis, an dem bereits andere
Geräte angeschlossen sind. Dieser Stromkreislauf muss
mit den erforderlichen Sicherheitsvorrichtungen gemäß der
gültigen Gesetzgebung geschützt werden.
ACHTUNG
Um zu gewährleisten, dass das Gerät vollständig geerdet
ist, schließen Sie immer die Stromversorgung der
Reserveheizung und das Erdungskabel an.
Die Leistung der Reserveheizung kann abhängig vom Modell des
Innengeräts variieren. Stellen Sie sicher, dass die Stromversorgung
der Leistung der Reserveheizung entspricht (siehe Tabelle unten).
Reservehei
Leistung
Stromver
zungstyp
der Reser
sorgung
veheizung
*3V
3 kW
1~ 230 V
*9W
3 kW
1~ 230 V
6 kW
1~ 230 V
6 kW
3~ 230 V
6 kW
3N~ 400 V
9 kW
3N~ 400 V
(a)
Das Gerät entspricht EN/IEC 61000312 (Festlegung
gemäß europäischer/internationaler technischer Norm für
die Grenzen von Stromoberschwingungen erzeugt von an
öffentlichen Niederspannungssystemen angeschlossenen
Anlagen mit Eingangsströmen von >16 A und ≤75 A pro
Phase).
(b)
Das Gerät entspricht EN/IEC 61000311 (Festlegung
gemäß europäischer/internationaler technischer Norm für
die Grenzen von Spannungsänderungen,
Spannungsschwankungen und flickerverursachenden
Schwankungen durch Anlagen mit ≤75 A Nennstrom
angeschlossen an öffentliche Niederspannungssysteme)
vorausgesetzt, die SystemImpedanz Z
gleich der von Z
max
Anschluss und dem öffentlichen System. Es liegt in der
Verantwortung des Installateurs oder des Anlagen
Benutzers gegebenenfalls nach Konsultation des
Netzbetreibers Folgendes sicherzustellen: Die Anlage
wird nur angeschlossen an ein Einspeisungssystem mit
einer SystemImpedanz Z
4 Installation
separaten
Normaltarif
WärmepumpentarifNetzanschluss
Stromeinspeisung
für
Maximaler
Z
(Ω)
max
Betriebss
trom
13 A
—
13 A
—
(a)(b)
26 A
—
15 A
—
8,6 A
—
13 A
—
ist kleiner oder
sys
bei der Schnittstelle von Benutzer
kleiner oder gleich Z
.
sys
max
Installationsanleitung
die
9
