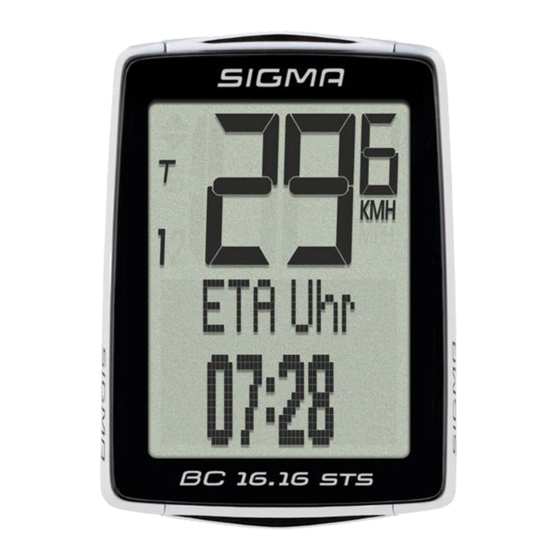

Sigma BC 16.16 STS/CAD Anleitung

Vorschau ausblenden Andere Handbücher für BC 16.16 STS/CAD:
Inhaltsverzeichnis

Werbung

Quicklinks

OPERATING VIDEO
INSTALLATION VIDEO
www.sigma-qr.com
BC 16.16 STS/CAD

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Sigma BC 16.16 STS/CAD

Inhaltszusammenfassung für Sigma BC 16.16 STS/CAD

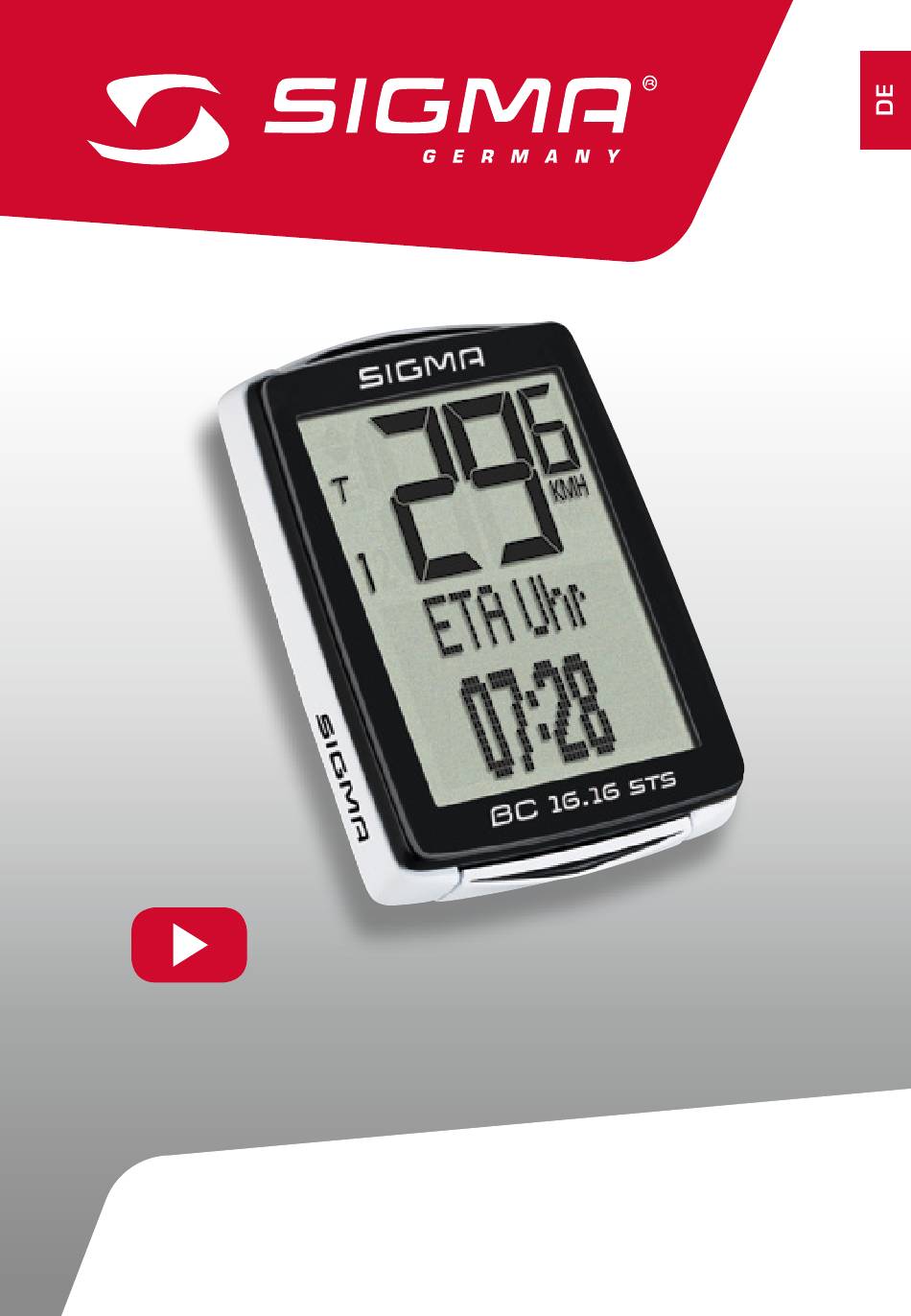

  • Seite 1 OPERATING VIDEO INSTALLATION VIDEO www.sigma-qr.com BC 16.16 STS/CAD...

  • Seite 2: Inhaltsverzeichnis

    (Nur bei der BC 16.16 STS CAD Variante enthalten) Herzlichen Glückwunsch. Mit Ihrer Wahl für einen SIGMA Fahrrad Computer haben Sie sich für ein technisch und qualitativ sehr hochwertiges Gerät entschieden. Um den Fahrrad Computer optimal nutzen zu können, empfehlen wir Ihnen, diese Anleitung sorgfältig zu lesen.

  • Seite 3: Das Display

    Das Display Power Save Schlaf-Modus-Einstellungen NFC Kommunikations-Einstellungen Der BC 16.16 STS hat ein großes, sehr gut ablesbares Display. Display-Beleuchtung Das Display kann in 3 Bereiche unterteilt werden. Bedienung der Display-Beleuchtung Rad-Einstellungen Im oberen Bereich des Displays wird permanent die aktuelle Geschwindigkeit angezeigt.

  • Seite 4: Die Tasten

    Die Tasten Der BC 16.16 STS hat 2 Tasten: MENÜ Im Funktions-Modus: – KURZ: In den Funktionen rückwärts blättern – LANG: Öffnen des Einstell-Modus Im Einstell-Modus: – KURZ: Einstellung öffnen – KURZ: Fertige Einstellung bestätigen – LANG: Einstell-Modus beenden, zurück zum Funktions-Modus BIKE Im Funktions-Modus: –...

  • Seite 5: Die Funktionen

    Aktuelle Uhrzeit DIE FUNKTIONEN Im 24-h oder 12-h-Format Der BC 16.16 STS hat folgende Funktionen: Aktuelle Geschwindigkeit Die aktuelle Geschwindigkeit wird permanent im Display Temperatur angezeigt. Der BC 16.16 STS hat eine Temperatur-Anzeige. Bei einem Radumfang von 2095 mm beträgt die maximal Die Temperatur kann in °C oder °F angezeigt werden.

  • Seite 6: Die Bedienung Während Der Fahrt

    ETA-UHR zeigt die berechnete Ankunftszeit. DIE BEDIENUNG WÄHREND DER FAHRT Während der Fahrt können die Anzeige-Funktionen über die MENÜ Taste BIKE abgerufen werden (blättern vorwärts durch die Funktionen). Durch einen kurzen Druck auf die Taste BIKE wird die nächste Funktion ins Display gebracht. ETA-ZEIT zeigt die benötigte Fahrzeit für die eingestellte Durch einen kurzen Druck auf die MENÜ-Taste können Sie auch Strecke.
  • Seite 7 Die Menü-Struktur MENU BIKE MENU-Taste gedrückt halten: Menü öffnen BIKE-Taste kurz drücken: Menu auswählen MENU-Taste kurz drücken: Menü öffnen MENU-Taste kurz drücken: Eine Ebene zurück BIKE-Taste 3 Sek. gedrückt halten: Eine Ebene zurück Grauer Rand: Nicht Einstellbar Roter Rand Einstellbar...

  • Seite 8: Die Einstellungen

    Mit der BIKE-Taste blättern Sie zu Einstellung. DIE EINSTELLUNGEN Die -Einstellungen sind eingeteilt in: – Geräte-Einstellungen – Rad-Einstellungen Die Einstellungen öffnen Sie mit der MENÜ-Taste – Einstellung der Totalwerte Sie sehen zuerst die Geräte Einstellungen. – ZURÜCK zum Hauptmenu Jede Einstellung wird im Folgenden Schritt für Schritt beschrieben. Sie öffnen die Geräte-Einstellungen mit einem kurzen Druck auf die MENÜ-Taste.

  • Seite 9: Masseinheit Für Geschwindigkeit Und Strecke

    MASSEINHEIT FÜR GESCHWINDIGKEIT UND STRECKE MASSEINHEIT FÜR TEMPERATUR-ANZEIGE In der Maßeinheiten-Einstellung legen Sie die Mess-Formate für: Und so geht es: – Geschwindigkeit (kmh oder mph) und Strecke (KM oder Mit der MENÜ-Taste das Haupt-Menü öffnen. Meilen) fest Mit der BIKE- Taste zu den Einstellungen blättern. Die Einstellungen mit der MENÜ-Taste öffnen.
  • Seite 10 UHRZEIT Die Minuten-Einstellung blinkt jetzt. Mit der BIKE-Taste ändern Sie die Minuten-Einstellung. Und so geht es: Mit der MENÜ-Taste das Haupt-Menü öffnen. Mit der MENÜ-Taste bestätigen Sie Ihre Auswahl. Mit der BIKE- Taste zu den Einstellungen blättern. Die Einstellungen mit der MENÜ-Taste öffnen. Die Geräte-Einstellungen mit der MENÜ-Taste öffnen.

  • Seite 11: Datum

    DATUM Jetzt öffnet sich die Einstellung für die Monate. Einstellen mit der BIKE-Taste. Und so geht es: Mit der MENÜ-Taste das Haupt-Menü öffnen. Bestätigen mit der MENÜ-Taste. Mit der BIKE-Taste zu den Einstellungen blättern. Die Einstellungen mit der MENÜ-Taste öffnen. Die Geräte-Einstellungen mit der MENÜ-Taste öffnen.

  • Seite 12: Display-Kontrast

    DISPLAY-KONTRAST TRITTFREQUENZ-OPTION Sie können am BC 16.16 STS den Kontrast für das Display Der BC 16.16 STS kann auch Trittfrequenz-Informationen anzeigen. einstellen. Je nach Sonneneinstrahlung können Sie so das Dazu benötigen Sie einen Trittfrequenz-Sender und einen Trittfrequenz-Magneten. Display für eine optimale Ablesbarkeit einstellen. Erhältlich als Trittfrequenz-Kit Art.-Nr.

  • Seite 13: Power Save

    Schlaf Display mit Schlaf-Screen und MyName: Mit der MENÜ-Taste bestätigen Sie Ihre Auswahl. Informationen zu MyName und zu den verschiedenen Schlaf-Screens finden Sie auf der SIGMA-Website: www.sigmasport.com Mit der BIKE-Taste können Sie nun die nächste Geräte-Einstellung aufrufen. Schlaf-Display im POWER SAVE Modus: Wenn Sie keine weiteren Einstellungen machen wollen, drücken Sie die BIKE-Taste...
  • Seite 14 Menü „ZURÜCK“ im Display erscheint. – auslesen und mit der SIGMA CLOUD synchronisieren, www.sigma-data-cloud.com. Drücken Sie nun kurz die MENÜ-Taste. Aus der SIGMA CLOUD können Daten ins SIGMA DATA CENTER importiert und analysiert werden Das Einstellmenü wird geschlossen.

  • Seite 15: Mit Nfc Daten Auslesen/Einstellungen Ändern

    Die Einstellungen mit der MENÜ-Taste öffnen. Die Geräte-Einstellungen mit der MENÜ-Taste öffnen. im Smartphone übertragen. Vom Smartphone, aus der App heraus, können die Daten mit der SIGMA CLOUD synchronisieren. www.sigma-data-cloud.com Aus der SIGMA CLOUD können Daten ins SIGMA DATA CENTER importiert und analysiert werden.

  • Seite 16: Bedienung Der Display-Beleuchtung

    Rad Einstellungen Jetzt öffnet sich die Einstellung für die Ausschaltzeit der Display-Beleuchtung. Hier stellen Sie ein: Die Stunden-Anzeige blinkt. – den Radumfang/die Radgröße Stunden einstellen mit der BIKE-Taste. – welches Rad Sie benutzen wollen (Rad-Auswahl Rad 1 oder Rad 2) Einstellung bestätigen mit der MENÜ-Taste.
  • Seite 17 Und so geht es: Wenn Ihre Reifengrösse nicht in der Tabelle aufgelistet ist, dann können Sie den Abroll-Umfang genau ausmessen. Die MENÜ-Taste gedrückt halten, bis sich das Einstell-Menü öffnet. Mit der BIKE-Taste wechseln Sie von Totalwerte zu Einstellung. Die Einstellung öffnen Sie mit der MENÜ-Taste. In den Einstellungen blättern Sie mit der BIKE-Taste = WS (mm) zu den RAD-Einstellungen.

  • Seite 18: Rad Einstellungen-Eta Timer

    Öffnen Sie die Einstellung mit der MENÜ-Taste. RAD EINSTELLUNGEN-ETA TIMER Der ETA-Timer berechnet wahlweise die Fahrzeit für eine einstellbare Strecke oder die voraussichtliche Ankunftszeit (Uhrzeit). Und so geht es: Die MENÜ-Taste gedrückt halten, bis sich das Einstell-Menü Die ersten beiden Ziffern blinken. öffnet Ändern Sie die Ziffern mit der BIKE-Taste.

  • Seite 19: Eta-Timer Bedienung

    Sie können nun den ETA-Modus auswählen. ETA-TIMER Entweder zeigt der ETA-Timer die berechnete Fahrzeit oder er zeigt die voraussichtliche Ankunftszeit (Uhrzeit). Auswahl mit der BIKE-Taste. Der BC 16.16 hat einen ETA-Timer, der für eine eingestellte Strecke wahlweise Bestätigen Sie die Auswahl mit der MENÜ-Taste. die benötigte Fahrzeit oder die voraussichtliche Ankunftszeit berechnet.

  • Seite 20: Rad Einstellungen-Benzin-Einsparung

    RESET DES ETA-TIMER RAD EINSTELLUNGEN-BENZIN-EINSPARUNG Zum RESET des ETA-Timer muss der ETA-Timer als Funktion im Display angezeigt werden. Der BC 16.16 STS kann die Benzin-Einsparung beim Radfahren berechnen. Dazu kann der Verbrauch Ihres Autos eingestellt werden. Und so geht es: Die MENÜ-Taste gedrückt halten, bis sich das Einstell-Menü...

  • Seite 21: Sender Syncronisieren

    Mit der MENÜ-Taste öffnen Sie die Einstellung. SENDER SYNCONISIEREN Zuerst stellen Sie das Verbrauchsformat ein. Einstellung in Liter pro 100 KM oder in Meilen per Gallone. Der BC 16.16 STS hat eine automatische Raderkennung. Mit der BIKE-Taste ändern Sie die Einstellung. Wenn der BC 16.16 STS in die Halterung eingesetzt wurde, beginnt die Geschwindigkeits- Mit der MENÜ-Taste bestätigen Sie die Einstellung.

  • Seite 22: Rad-Auswahl Am Sender

    Rad-Auswahl am Sender Einstellungen Totalwerte Drücken Sie mit einem Stift die Taste am Sender kurz. Im Einstell-Menü gibt es das Menü für die Einstellung aller Totalwerte. Leuchtet die LED GRÜN, ist RAD 1 ausgewählt. Hier können die Totalwerte eingegeben werden für: Leuchtet die LED ROT, ist RAD 2 ausgewählt.

  • Seite 23: Gesamtfahrzeit

    GESAMTFAHRZEIT Die Einstellung öffnen Sie mit der MENÜ-Taste. Sie sehen zuerst die Einstellung für die Gesamtstrecke RAD 1. Am BC 16.16 STS können Sie die Gesamtfahrzeit einstellen. Die Einstellung öffnen Sie mit der MENÜ-Taste. Z.B. zu Beginn der neuen Radsaison können Sie hier Ihre Gesamtfahrzeit (Summe der Fahrzeit aller Touren) einstellen Die linke Ziffer blinkt.

  • Seite 24: Gesamt-Benzin-Einsparung

    Die Einstellung öffnen Sie mit der MENÜ-Taste. Wenn Sie weitere Einstellungen machen wollen, kommen Sie mit der BIKE-Taste auf die Einstellung für die Gesamtzeit für Rad 2. Mit der BIKE-Taste blättern Sie zur Einstellung für die Gesamt-Einsparung. Die Einstellung ist identisch zur oben beschriebenen Einstellung der Gesamtzeit für Rad 1.

  • Seite 25: Trainings-Statistik

    ACHTUNG: TOTAL RESET ALLER TOTALWERTE Wenn Sie jetzt mit der MENÜ-Taste bestätigen, werden ALLE Gesamtwerte auf NULL zurückgesetzt. Dieser Vorgang kann NICHT rückgängig gemacht werden. Sie können am BC 16.16 STS alle Gesamtdaten auf einmal auf NULL zurückstellen, z.B. zu Beginn der nächsten Saison. Wenn Sie keine weiteren Einstellungen machen wollen, blättern Sie mit der BIKE-Taste zum Menü-Punkt „Zurück“.

  • Seite 26: Abrufen Der Totalwerte

    Die Statistik öffnen Sie mit der MENÜ-Taste. Gesamtstrecke 1 (Summe aller Tagestouren mit Rad 1) Die Gesamt-Strecke zählt bis 99.999 KM oder Meilen. Beim Überschreiten dieses Wertes beginnt die Gesamtstrecken-Zählung wieder bei Null. Wenn von Meilen auf KM umgestellt wird und das Umrechnungsergebnis über 100.000 KM ergibt, wird nur der Wert über 100.000 KM angezeigt.

  • Seite 27: Tourdaten Nach Der Fahrt Zurückstellen

    Batterie-Warnungen Mit der BIKE-Taste kommen Sie auf das ZURÜCK-Feld. Der BC 16.16 STS überwacht den Batteriezustand der Bestätigen Sie “ZURÜCK” mit der MENÜ-Taste. Batterie im Computer und in den Sendern (Geschwindigkeit/Trittfrequenz). Im Menü gehen Sie so eine Ebene nach oben. Sinkt die Batteriekapazität unter eine definierten Grenzwert, Mit der MENÜ-Taste (gedrückt halten) kommen Sie aus der wird im Display eine entsprechende Batterie-Warnung angezeigt.

  • Seite 28: Batteriewechsel Im Geschwindigkeits-Sender

    Batteriewechsel im Geschwindigkeits-Sender Setzen Sie nun den Batteriedeckel mit der Batterie in das Batteriefach im Computer ein. Um eine einwandfreie Funktion des Senders zu gewährleisten, empfehlen wir einen jährlichen Batteriewechsel. Achten Sie darauf, dass Sie den Deckel RICHTIG einsetzen. Auf dem Deckel und auf dem Gehäuse des Computers finden Sie benötigen eine Batterie 3 V-Type 2032 Sie eine Markierung.

  • Seite 29: Montage Der Halterung Und Des Funk-Senders

    Montage der Halterung und Der Sender kann je nach Platzverhältnissen vorne auf die Gabel, innen an der Gabel oder des Funk-Senders hinten an der Gabel, montiert werden. Beginnen Sie mit der Montage von Sender und Magnet. SCHRITT 1: Montieren Sie den Sender auf der Gabelseite, an der Sie später den Computer am Lenker montieren wollen (rechts oder links) mit beiliegendem O-Ring oder mit Kabelbindern.
  • Seite 30 90° drehen. Dazu die Schrauben in der Halterung lösen, Fuß herausnehmen und mit etwa 2 bis 5 mm Abstand ausrichten. um 90° drehen, einsetzen und Schrauben wieder festdrehen. ACHTUNG: Schrauben nicht überdrehen. ACHTUNG: SIGMA-Logo muss in Fahrtrichtung zeigen oder Max. 10 mm (0,4 inch) 90°...
  • Seite 31 Kabelbinder jetzt festziehen. Überstehende Kabelbinder-Enden mit eine Zange O-Ring montieren oder Kabelbinder durch die Schlitze in der Lenkerhalterung führen, um den abknipsen. Lenker oder den Vorbau legen und anziehen (noch nicht festziehen). Hinweis: „SIGMA-Logo“ zeigt nach vorne O-Ring oder Kabelbinder Optional, nicht im Lieferumfang...

  • Seite 32: Montage Des Trittfrequenz-Senders

    Montage des Trittfrequenz-Senders MONTAGE DES TRITTFREQUENZ-MAGNETEN: Der Trittfrequenz-Magnet wird am Pedal montiert. Der Trittfrequenz-Sender muss auf der linken Hiunterbau-Strebe montiert werden Das Magnet-Gehäuse (Kunststoffteil) wird dabei in den Innensechskant des Pedals (in Fahrtrichtung gesehen). geschoben. Die Sensor-Markierung muss dabei zur Tretkurbel zeigen. Das Batteriefach zeigt zu den Speichen.

  • Seite 33: Batteriewechsel Im Trittfrequenz-Sender

    Batteriewechsel im Trittfrequenz-Sender Um eine einwandfreie Funktion des Senders zu gewährleisten, empfehlen wir einen jährlichen Batteriewechsel. Sie benötigen eine Batterie 3 V-Type 2032 Und so geht es: 1. Entfernen Sie den Batteriefach-Deckel mit einem Geldstück. 2. Entnehmen Sie die leere Batterie. 3.

  • Seite 34: Fahrrad Computer In Die Halterung Einsetzen

    Einsetzen des Fahrrad Computers in die Garantiebedingungen Halterung SIGMA-ELEKTRO gewährt für Ihren SIGMA-Fahrrad Computer eine Garantie von 2 Jahren ab Kaufdatum. Die Garantie erstreckt sich auf Material- und Verarbeitungsfehler am Das SIGMA Mount-System verbindet den Fahrrad Computer sicher mit der Lenkerhalterung.

  • Seite 35: Fehlerbehebung

    Fehlerbehebung Technische Daten Fehler – Mögliche Ursache – Behebung Fahrrad Computer: ca. 52 mm H x 39 mm B x 13 mm T Halbe Segmente in der Anzeige (z.B. nach einem Batteriewechsel) Gewicht: ca. 25 g – Fahrrad Computer-Software läuft nach Batteriewechsel nicht korrekt Lenkerhalterung: –...
  • Seite 36 Dr. - Julius - Leber - Straße 15 D-67433 Neustadt/Weinstraße Tel. + 49 (0) 63 21-9120-0 Fax. + 49 (0) 63 21-9120-34 E-mail: info@sigmasport.com SIGMA SPORT USA North America 1860B Dean St. St. Charles, IL 60174, U.S.A. Tel. +1 630-761-1106 Fax. +1 630-761-1107 Service-Tel. 888-744-6277...
