Montage-Material Vorwort Herzlichen Glückwunsch. Mit Ihrer Wahl für einen SIGMA Fahrrad Computer haben Sie sich für ein technisch und qualitativ sehr hochwertiges Gerät entschieden. Um den Fahrrad Computer optimal nutzen zu können, empfehlen wir Ihnen, diese Anleitung sorgfältig zu lesen. Sie erhalten alle Hinweise zur Bedienung sowie viele weitere nützliche Bedienungsanleitung Tipps.

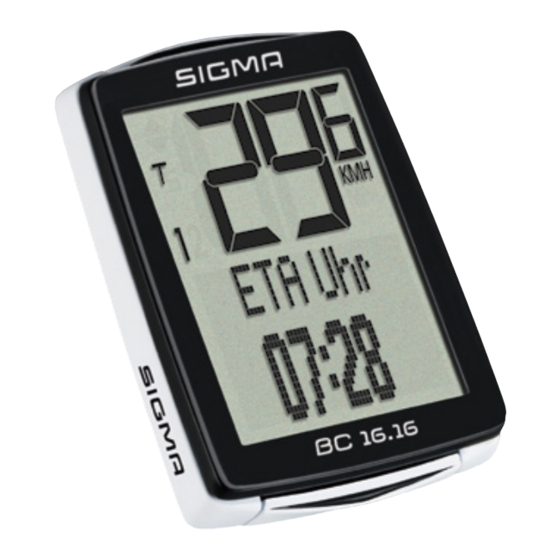

” Der BC 16.16 kann an 2 Rädern eingesetzt werden. Die Anzeige-Symbole 1 und 2 zeigen Ihnen, ob Ihr BC 16.16 gerade mit den Einstellungen für Rad 1 oder mit den Einstellungen für Rad 2 arbeitet. Wie man die Auswahl von Rad 1 auf Rad 2 umstellt, ist auf Seite 41 beschrieben.
Die Tasten Der BC 16.16 hat 2 Tasten: MENÜ Im Funktions-Modus: – KURZ: In den Funktionen rückwärts blättern – LANG: Öffnen des Einstell-Modus Im Einstell-Modus: – KURZ: Einstellung öffnen – KURZ: Fertige Einstellung bestätigen – LANG: Einstell-Modus beenden, zurück zum Funktions-Modus...
Aktuelle Uhrzeit DIE FUNKTIONEN Im 24-h oder 12-h-Format Der BC 16.16 hat folgende Funktionen: Aktuelle Geschwindigkeit Die aktuelle Geschwindigkeit wird permanent im Display Temperatur angezeigt. Der BC 16.16 hat eine Temperatur-Anzeige. Bei einem Radumfang von 2095 mm beträgt die maximal Die Temperatur kann in °C oder °F angezeigt werden.
Die Verbrauchs-Einstellungen erfolgen im Einstell-Menü. Schlaf-Modus Wenn Sie eine Pause machen und der BC 16.16 in der Halterung ist, geht der Computer nach 5 Minuten in den Stand-By-Modus. Wenn Sie nach einer Pause weiterfahren, hat der BC 16.16 eine Auto-Start-Funktion.
Seite 7
Die Menü-Struktur MENU BIKE MENU-Taste gedrückt halten: Menü öffnen BIKE-Taste kurz drücken: Menu auswählen MENU-Taste kurz drücken: Menü öffnen MENU-Taste kurz drücken: Eine Ebene zurück BIKE-Taste 3 Sek. gedrückt halten: Eine Ebene zurück Grauer Rand: Nicht Einstellbar Roter Rand Einstellbar...
Mit der MENÜ-Taste bestätigen Sie Ihre Spracheinstellung. Geräte Einstellungen SPRACHE Wenn Sie weitere Einstellungen machen wollen, kommen Sie mit der BIKE-Taste auf die Beim BC 16.16 können Sie folgende Sprachen für die Display-Anzeige einstellen: nächste Einstellung. – Deutsch – Englisch Wenn Sie keine weiteren Einstellungen machen wollen, drücken Sie die BIKE-Taste bis das...
ALTERNATIV können Sie auch die MENÜ-Taste gedrückt halten. Das Einstellmenü wird geschlossen. Das Einstellmenü wird geschlossen. Der BC 16.16 kehrt in den Funktions-Modus zurück. ALTERNATIV können Sie auch die MENÜ-Taste gedrückt halten. Das Einstellmenü wird geschlossen. ALTERNATIV können Sie auch die BIKE-Taste gedrückt halten.
Seite 10
ALTERNATIV können Sie auch die MENÜ-Taste gedrückt halten. mit AM/PM –Anzeige einstellen. Das Einstellmenü wird geschlossen. Der BC 16.16 kehrt in den Funktions-Modus zurück. Zuerst wählen Sie den Uhrzeit Modus aus. 24 h-Anzeige oder 12 h-Anzeige ALTERNATIV können Sie auch die BIKE-Taste gedrückt halten.
Das Einstellmenü wird geschlossen. ALTERNATIV können Sie auch die MENÜ-Taste gedrückt halten. Das Einstellmenü wird geschlossen. Der BC 16.16 kehrt in den Funktions-Modus zurück. ALTERNATIV können Sie auch die BIKE-Taste gedrückt halten. Danach öffnet sich die Einstellung für das Datum.
DISPLAY-KONTRAST POWER SAVE Sie können am BC 16.16 den Kontrast für das Display Mit der Power Save-Einstellung reduzieren Sie den Batterie- einstellen. Je nach Sonneneinstrahlung können Sie so das Verbrauch im Stand-By-Modus und im Sleep Modus. Display für eine optimale Ablesbarkeit einstellen.
Seite 13
IPhone bietet (noch nicht) diese NFC-Technik. ALTERNATIV können Sie auch die BIKE-Taste gedrückt halten. ACHTUNG: Wenn Sie im BC 16.16 die NFC Einstellung auf „AN“ stehen haben, kann Im Einstell-Menü gehen Sie damit eine Ebene nach oben. jeder, der die SIGMA LINK App auf seinem NFC-fähigen Smartphone hat, Ihre Daten auslesen und Ihre Einstellungen am BC 16.16 verändern.
Mit der MENÜ-Taste das Haupt-Menü öffnen. Mit der BIKE-Taste zu den Einstellungen blättern. In wenigen Sekunden werden die Daten und die Einstellungen vom BC 16.16 auf die App im Die Einstellungen mit der MENÜ-Taste öffnen. Die Geräte-Einstellungen mit der MENÜ-Taste öffnen.
Minuten einstellen mit der BIKE-Taste. Einstellung bestätigen mit der MENÜ-Taste. RADUMFANG/RADGRÖSSE Sie können am BC 16.16 den Abroll-Umfang Ihres Rades in Millimetern einstellen oder Mit der BIKE-Taste können Sie nun die nächste Geräte-Einstellung aufrufen. aus einer Reifen-Tabelle den passenden Reifen auswählen.
Seite 16
Wenn Ihre Reifengrösse nicht in der Tabelle aufgelistet ist, dann können Sie Und so geht es: den Abroll-Umfang genau ausmessen. Die MENÜ-Taste gedrückt halten, bis sich das Einstell-Menü öffnet. Mit der BIKE-Taste wechseln Sie von Totalwerte zu Einstellung. Die Einstellung öffnen Sie mit der MENÜ-Taste. In den Einstellungen blättern Sie mit der BIKE-Taste = WS (mm) zu den RAD-Einstellungen.
Mit der MENÜ-Taste bestätigen Sie. Das Einstellmenü wird geschlossen. Wiederholen Sie die Einstell-Schritte, bis alle Ziffern eingestellt Der BC 16.16 kehrt in den Funktions-Modus zurück. sind. ALTERNATIV können Sie auch die BIKE-Taste gedrückt halten. Im Einstell-Menü gehen Sie damit eine Ebene nach oben.
Entweder zeigt der ETA-Timer die berechnete Fahrzeit oder er zeigt die voraussichtliche Ankunftszeit (Uhrzeit). Auswahl mit der BIKE-Taste. Der BC 16.16 hat einen ETA-Timer, der für eine eingestellte Strecke wahlweise Bestätigen Sie die Auswahl mit der MENÜ-Taste. die benötigte Fahrzeit oder die voraussichtliche Ankunftszeit berechnet.
RESET DES ETA-TIMER RAD EINSTELLUNGEN-BENZIN-EINSPARUNG Zum RESET des ETA-Timer muss der ETA-Timer als Funktion im Display angezeigt werden. Der BC 16.16 kann die Benzin-Einsparung beim Radfahren berechnen. Dazu kann der Verbrauch Ihres Autos eingestellt werden. Und so geht es: Die MENÜ-Taste gedrückt halten, bis sich das Einstell-Menü...
Seite 20
Zuerst stellen Sie das Verbrauchsformat ein. Einstellung in Liter pro 100 KM oder in Meilen per Gallone. Der BC 16.16 kann an zwei Rädern eingesetzt werden. Für jedes Rad werden die Daten getrennt erfasst und Mit der BIKE-Taste ändern Sie die Einstellung.
Wenn auch diese Ziffer eingestellt ist, bestätigen Sie die Gesamtdaten eingeben, z. B. um Daten von einem älteren Fahrrad Computer auf den Einstellung mit der MENÜ-Taste. neuen BC 16.16 zu übernehmen oder zu Beginn der nächsten Saison die Die nächste Ziffer blinkt. Gesamtdaten auf NULL zurückzustellen.
GESAMTFAHRZEIT Wenn Sie weitere Einstellungen machen wollen, kommen Sie mit der BIKE-Taste auf die Einstellung für die Gesamtzeit für Am BC 16.16 können Sie die Gesamtfahrzeit einstellen. Rad 2. Z.B. zu Beginn der neuen Radsaison können Sie hier Ihre Gesamtfahrzeit (Summe der Fahrzeit aller Touren) einstellen Die Einstellung ist identisch zur oben beschriebenen Einstellung oder alle Werte auf NULL zurücksetzen.
Seite 23
Die Einstellung öffnen Sie mit der MENÜ-Taste. TOTAL RESET ALLER TOTALWERTE Mit der BIKE-Taste blättern Sie zur Einstellung für die Sie können am BC 16.16 alle Gesamtdaten auf einmal auf NULL Gesamt-Einsparung. zurückstellen, z.B. zu Beginn der nächsten Saison. Und so geht es: Die MENÜ-Taste gedrückt halten, bis sich das Einstell-Menü...
Die Trainings-Statistik Sie verlassen das Statistik-Menü durch längeres Drücken der BIKE-Taste (eine Menü-Ebene nach oben) oder durch längeres Drücken der MENÜ-Taste. Der BC 16.16 STS hat eine Trainings-Statistik. In dieser Trainings-Statistik Abruf der Totalwerte werden die Gesamtdaten für: – Strecke Die Gesamtwerte für die gefahrene Strecke und die Fahrzeit...
Gesamt-Fahrzeit-Zählung wieder bei Null. Nach jeder Tour können Sie die Daten dieser Tour wieder auf NULL zurückstellen. Der BC 16.16 ist bereit für die nächste Tour. Mit der BIKE-Taste kommen Sie anschließend auf die ACHTUNG: Ihre Gesamt-Strecke (insgesamt gefahrene Kilometer) und Ihre Gesamt Benzin-Einsparung für Rad 1.
Batterie-Warnungen Setzen Sie nun den Batteriedeckel mit der Batterie in das Batteriefach im Computer ein. Der BC 16.16 überwacht den Batteriezustand der Batterie im Computer Achten Sie darauf, dass Sie den Deckel RICHTIG einsetzen. Auf dem Deckel und auf dem Gehäuse des Computers finden Sinkt die Batteriekapazität unter eine definierten Grenzwert,...
Montage der Halterung und des Sensors SCHRITT 2: Speichenmagnet um eine Außen-Speiche legen. Beginnen Sie mit der Montage von Sensor und Magnet. Der Magnetkern zeigt dabei zum Sensor. Magnet an der Sensor-Markierung auf dem Sensor mit etwa 2 bis 5 mm Abstand ausrichten. SCHRITT 1: Montieren Sie den Sensor auf der Gabelseite, an der Sie später den Computer am Lenker montieren wollen (rechts oder links) mit beiliegendem O-Ring oder mit Kabelbindern.
Seite 28
O-Ring montieren oder Kabelbinder durch die Schlitze in der Lenkerhalterung führen, um den Lenker oder den Vorbau legen und anziehen (noch nicht festziehen). ACHTUNG: Schrauben nicht überdrehen. ACHTUNG: SIGMA-Logo muss in Fahrtrichtung zeigen oder O-Ring oder Kabelbinder Optional, nicht im...
Seite 29
SCHRITT 5: SCHRITT 6: Bei Lenkermontage: Neigungswinkel des Computers ausrichten, um optimale Ablesbarkeit Kabel verlegen. zu erreichen. Kabelbinder jetzt festziehen. Überstehende Kabelbinder-Enden mit eine Zange abknipsen. Hinweis: „SIGMA-Logo“ zeigt nach vorne Optional, nicht im Lieferumfang enthalten...
Einsetzen des Fahrrad Computers in die Garantiebedingungen Halterung SIGMA-ELEKTRO gewährt für Ihren SIGMA-Fahrrad Computer eine Garantie von 2 Jahren ab Kaufdatum. Die Garantie erstreckt sich auf Material- und Verarbeitungsfehler am Das SIGMA Mount-System verbindet den Fahrrad Computer sicher mit der Lenkerhalterung.
Fehlerbehebung Technische Daten Fehler – Mögliche Ursache – Behebung Fahrrad Computer: ca. 52 mm H x 39 mm B x 13 mm T Halbe Segmente in der Anzeige (z.B. nach einem Batteriewechsel) Gewicht: ca. 25 g – Fahrrad Computer-Software läuft nach Batteriewechsel nicht korrekt Lenkerhalterung: –...
