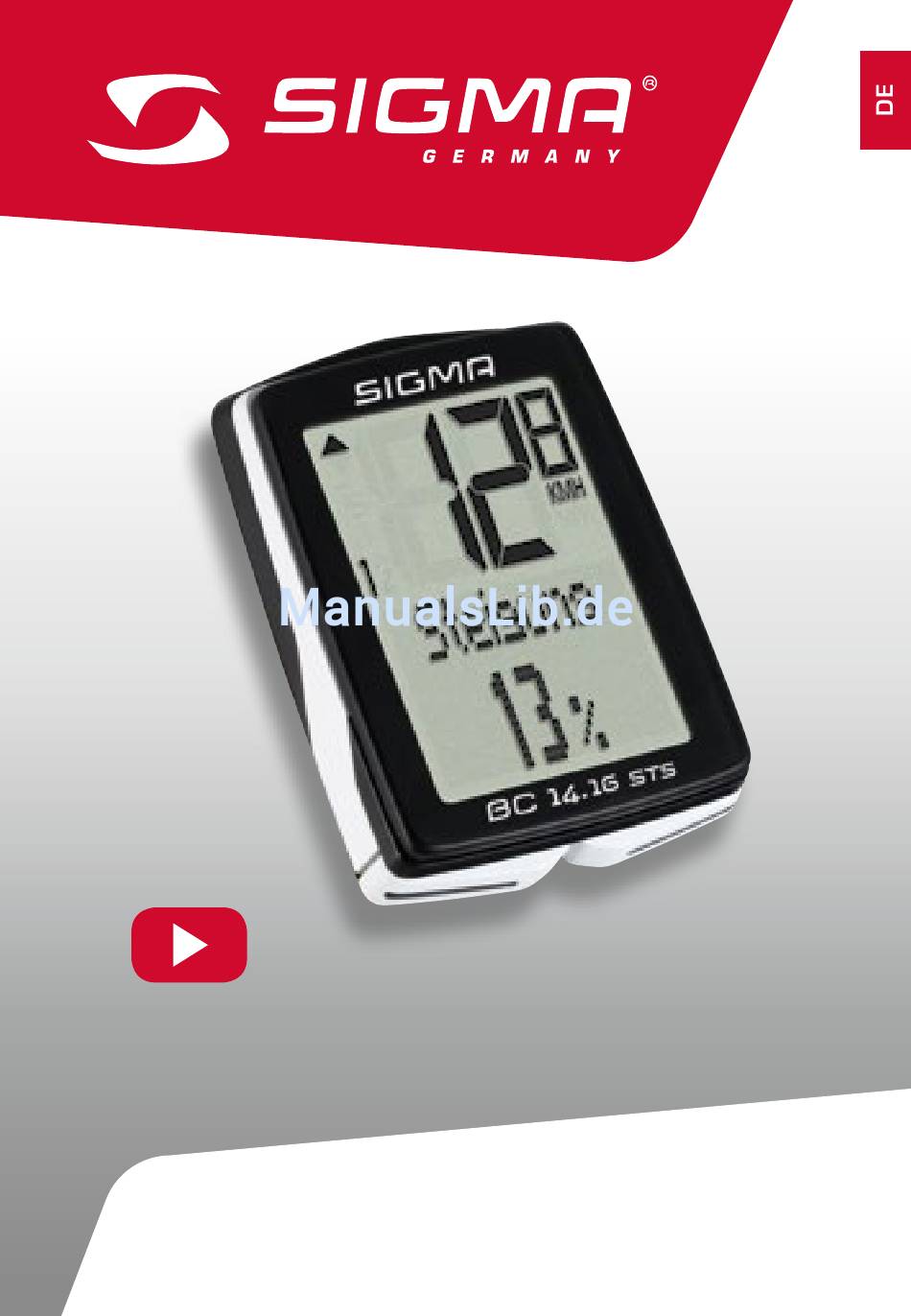

- Seite 1 OPERATING VIDEO INSTALLATION VIDEO www.sigma-qr.com BC 14.16 STS/CAD...
-
Seite 2: Inhaltsverzeichnis
(Nur bei der BC 14.16 STS CAD Variante enthalten) Herzlichen Glückwunsch. Mit Ihrer Wahl für einen SIGMA Fahrrad Computer haben Sie sich für ein technisch und qualitativ sehr hochwertiges Gerät entschieden. Um den Fahrrad Computer optimal nutzen zu können, empfehlen wir Ihnen, diese Anleitung sorgfältig zu lesen. -
Seite 3: Das Display

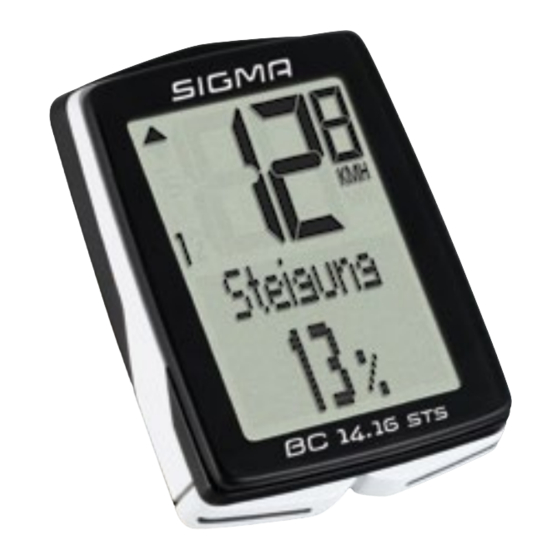

Das Display Trittfrequenz-Option Power Save Schlaf-Modus-Einstellungen Der BC 14.16 STS hat ein großes, sehr gut ablesbares Display. NFC Kommunikations-Einstellungen Das Display kann in 3 Bereiche unterteilt werden. Display-Beleuchtung Rad-Einstellungen Im oberen Bereich des Displays wird permanent die aktuelle Geschwindigkeit angezeigt. Radumfang Sender syncronisieren Im mittleren Bereich erscheint im Klartext die Beschreibung... -
Seite 4: Die Tasten
Die Tasten Der BC 14.16 STS hat 3 Tasten: MENÜ Im Funktions-Modus: – KURZ: In den Funktionen rückwärts blättern – LANG: Öffnen des Einstell-Modus Im Einstell-Modus: – KURZ: Einstellung öffnen – KURZ: Fertige Einstellung bestätigen – LANG: Einstell-Modus beenden, zurück zum Funktions-Modus ALTI Im Funktions-Modus: –... -
Seite 5: Die Funktionen
Aktuelle Uhrzeit DIE FUNKTIONEN Im 24-h oder 12-h-Format Der BC 14.16 STS hat folgende Funktionen: Aktuelle Geschwindigkeit Die aktuelle Geschwindigkeit wird permanent im Display Temperatur angezeigt. Bei einem Radumfang von 2095 mm beträgt die Der BC 14.16 STS hat eine Temperatur-Anzeige. maximal mögliche Geschwindigkeit 199 kmh oder 124 mph. -
Seite 6: Funktionen Auf Der Alti-Taste
Funktionen auf der ALTI-Taste DIE BEDIENUNG WÄHREND Höhen-Profil DER FAHRT Das Höhenprofil zeigt das Profil der Tour für die letzten 5 Kilometer (abhängig von der Geschwindigkeit). Im Höhenprofil wird auch die aktuelle Höhe und die aktuelle Während der Fahrt können die Anzeige-Funktionen über die MENÜ... - Seite 7 Die Menü-Struktur MENU ALTI BIKE MENU-Taste gedrückt halten: Menü öffnen BIKE oder ALTI-Taste kurz drücken: Menu auswählen MENU-Taste kurz drücken: Menü öffnen MENU-Taste kurz drücken: Eine Ebene zurück BIKE-Taste 3 Sek. gedrückt halten: Eine Ebene zurück Grauer Rand: Nicht Einstellbar Roter Rand Einstellbar...
-
Seite 8: Die Einstellungen
Mit der BIKE-Taste oder der ALTI-Taste blättern Sie zu DIE EINSTELLUNGEN Einstellung. Die -Einstellungen sind eingeteilt in: – Geräte-Einstellungen – Rad-Einstellungen Die Einstellungen öffnen Sie mit der MENÜ-Taste – Höhen (Alti)-Einstellungen Sie sehen zuerst die Geräte Einstellungen. – Einstellung der Gesamtwerte –... -
Seite 9: Masseinheit Für Geschwindigkeit Und Strecke
MASSEINHEIT FÜR GESCHWINDIGKEIT UND STRECKE MASSEINHEIT FÜR TEMPERATUR-ANZEIGE In der Maßeinheiten-Einstellung legen Sie die Mess-Formate für: Und so geht es: – Geschwindigkeit (kmh oder mph) und Strecke (KM oder Mit der MENÜ-Taste das Haupt-Menü öffnen. Meilen) fest Mit der BIKE- Taste oder der ALTI-Taste zu den Einstellungen blättern. - Seite 10 UHRZEIT Die Minuten-Einstellung blinkt jetzt. Mit der BIKE-Taste oder der ALTI-Taste ändern Sie die Und so geht es: Minuten-Einstellung. Mit der MENÜ-Taste das Haupt-Menü öffnen. Mit der BIKE- Taste oder der ALTI-Taste zu den Einstellungen Mit der MENÜ-Taste bestätigen Sie Ihre Auswahl. blättern.
-
Seite 11: Datum
DATUM Jetzt öffnet sich die Einstellung für die Monate. Einstellen mit der BIKE-Taste oder der ALTI-Taste. Und so geht es: Mit der MENÜ-Taste das Haupt-Menü öffnen. Bestätigen mit der MENÜ-Taste. Mit der BIKE-Taste oder der ALTI-Taste zu den Einstellungen blättern. Die Einstellungen mit der MENÜ-Taste öffnen. -
Seite 12: Display-Kontrast
Dazu benötigen Sie einen Trittfrequenz-Sender und einen Trittfrequenz-Magneten. Display für eine optimale Ablesbarkeit einstellen. Erhältlich als Trittfrequenz-Kit Art.-Nr. 00206. Der Trittfrequenz-Sender ist bereits im Lieferumfang des BC 14.16 STS CAD enthalten Und so geht es: Mit der MENÜ-Taste das Haupt-Menü öffnen. -
Seite 13: Power Save
Schlaf Display mit Schlaf-Screen und MyName: Mit der MENÜ-Taste bestätigen Sie Ihre Auswahl. Informationen zu MyName und zu den verschiedenen Schlaf-Screens finden Sie auf der SIGMA-Website: www.sigmasport.com Mit der BIKE-Taste oder der ALTI-Taste können Sie nun die nächste Geräte-Einstellung Schlaf-Display im POWER SAVE Modus: aufrufen. - Seite 14 – auslesen und mit der SIGMA CLOUD synchronisieren, www.sigma-data-cloud.com. die ALTI-Taste bis das Menü „ZURÜCK“ im Display erscheint. Aus der SIGMA CLOUD können Daten ins SIGMA DATA CENTER importiert und Drücken Sie nun kurz die MENÜ-Taste. analysiert werden (ab App-Version 1.1) –...
-
Seite 15: Mit Nfc Daten Auslesen/Einstellungen Ändern
In wenigen Sekunden werden die Daten und die Einstellungen vom BC 14.16 STS auf Das erkennen Sie am „Lampen”-Symbol im Display. die App im Smartphone übertragen. Vom Smartphone, aus der App heraus, können die Daten mit der SIGMA CLOUD ACHTUNG: Die Beleuchtung wird nun mit jedem Tastendruck synchronisieren. www.sigma-data-cloud.com (ab App-Version 1.1). -
Seite 16: Radumfang
Rad Einstellungen Wenn Ihre Reifengrösse nicht in der Tabelle aufgelistet ist, dann können Sie den Abroll-Umfang genau ausmessen. RADUMFANG/RADGRÖSSE Sie können am BC 14.16 STS den Abroll-Umfang Ihres Rades in Millimetern einstellen oder aus einer Reifen-Tabelle den passenden Reifen auswählen. Je genauer Sie diese Einstellung vornehmen, umso genauer ist Ihre Geschwindigkeits- Anzeige und Ihre Messung der gefahrenen Strecke. - Seite 17 Und so geht es: Öffnen Sie die Einstellung mit der MENÜ-Taste. Die MENÜ-Taste gedrückt halten, bis sich das Einstell-Menü öffnet. Mit der BIKE-Taste oder der ALTI-Taste wechseln Sie von Statistik zu Einstellung Die Einstellung öffnen Sie mit der MENÜ-Taste. Die ersten beiden Ziffern blinken. Ändern Sie die Ziffern mit der BIKE-Taste oder der ALTI-Taste.
-
Seite 18: Sender Syncronisieren
Höhen-Einstellungen SENDER SYNCONISIEREN In den Höhen-Einstellungen stellen Sie das Höhen-Format ein, legen die Starthöhen fest und Der BC 14.16 STS hat eine automatische Raderkennung. können die aktuelle Höhe anpassen. Wenn der BC 14.16 STS in die Halterung eingesetzt wurde, beginnt die Geschwindigkeits- HÖHEN-FORMAT Anzeige zu blinken. -
Seite 19: Starthöhe Einstellen/Rekalibrieren
STARTHÖHE EINSTELLEN / REKALIBRIEREN Die Einstellungen für die Starthöhe 2 sind absolut identisch mit den oben beschriebenen Schritten. Sie können im BC 14.16 STS zwei verschiedene Starthöhen hinterlegen (einstellen). Die Starthöhe ist der Ort, von dem aus Sie (normalerweise) Ihre Tour starten. Starthöhe 1 könnte also z. -
Seite 20: Höhen-Auswahl-Schnellzugriff
Das Höhen-Menü öffnen Sie mit der MENÜ-Taste. HÖHEN-AUSWAHL-SCHNELLZUGRIFF Mit der BIKE-Taste oder der ALTI-Taste blättern Sie zum Der BC 14.16 STS hat für die Auswahl der Starthöhe und für die schnelle Korrektur der Einstell-Menü für die aktuelle Höhe. aktuellen Höhe ein Menü, das per Schnellzugriff direkt aufgerufen werden kann. Und so geht es: Halten Sie die ALTI-Taste gedrückt, bis sich das ALTI (Höhe) Menü... -
Seite 21: Einstellungen Totalwerte
Einstellungen Totalwerte Die Einstellung öffnen Sie mit der MENÜ-Taste. Sie sehen zuerst die Einstellung für die Gesamtstrecke RAD 1. Im Einstell-Menü gibt es das Menü für die Einstellung aller Totalwerte. Hier können die Totalwerte eingegeben werden für: Die Einstellung öffnen Sie mit der MENÜ-Taste. Die linke Ziffer blinkt. -
Seite 22: Gesamtfahrzeit
GESAMTFAHRZEIT Wenn Sie weitere Einstellungen machen wollen, kommen Sie mit der BIKE-Taste oder der ALTI-Taste auf die Einstellung für Am BC 14.16 STS können Sie die Gesamtfahrzeit einstellen. die Gesamtzeit für Rad 2. Z.B. zu Beginn der neuen Radsaison können Sie hier Ihre Gesamtfahrzeit (Summe der Fahrzeit aller Touren) einstellen Die Einstellung ist identisch zur oben beschriebenen Einstellung oder alle Werte auf NULL zurücksetzen. -
Seite 23: Gesamt Höhenmeter Bergauf
Die Einstellung öffnen Sie mit der MENÜ-Taste. TOTAL RESET ALLER TOTALWERTE Mit der BIKE-Taste oder der ALTI-Taste blättern Sie zur Sie können am BC 14.16 STS alle Gesamtdaten auf einmal auf Einstellung für die Gesamt-Höhenmeter Bergauf. NULL zurückstellen, z.B. zu Beginn der nächsten Saison. Und so geht es: Die MENÜ-Taste gedrückt halten, bis sich das Einstell-Menü... -
Seite 24: Trainings-Statistik
ACHTUNG: Die Statistik öffnen Sie mit der MENÜ-Taste. Wenn Sie jetzt mit der MENÜ-Taste bestätigen, werden ALLE Gesamtwerte auf NULL zurückgesetzt. Dieser Vorgang kann NICHT rückgängig gemacht werden. Wenn Sie keine weiteren Einstellungen machen wollen, blättern Sie mit der BIKE- oder der ALTI-Taste zum Menü-Punkt „Zurück“. -
Seite 25: Tourdaten Nach Der Fahrt Zurückstellen
Gesamtstrecke 1 (Summe aller Tagestouren mit Rad 1) Mit der BIKE-Taste oder der ALTI-Taste kommen Sie auf das Die Gesamt-Strecke zählt bis 99.999 KM oder Meilen. ZURÜCK-Feld. Beim Überschreiten dieses Wertes beginnt die Gesamtstrecken-Zählung wieder bei Null. Wenn von Meilen auf KM umgestellt wird und das Umrechnungsergebnis über 100.000 KM Bestätigen Sie “ZURÜCK”... -
Seite 26: Teilstrecken-Zähler
Zum RESET die BIKE-Taste gedrückt halten. TEILSTRECKEN-ZÄHLER Es öffnet sich das Timer RESET-Menü. Die BIKE-Taste weiter gedrückt halten. Der BC 14.16 STS hat einen Teilstrecken-Zähler, der für einen Streckenabschnitt die benötigte Fahrzeit anzeigt und die in dieser Zeit gefahrene Strecke. Nach dem RESET ist der Timer erneut startbereit. -
Seite 27: Montage Der Halterung Und Des Funk-Senders
Montage der Halterung und Setzen Sie nun den Batteriedeckel mit der Batterie in das des Funk-Senders Batteriefach im Computer ein. Beginnen Sie mit der Montage von Sender und Magnet. Achten Sie darauf, dass Sie den Deckel RICHTIG einsetzen. Auf dem Deckel und auf dem Gehäuse des Computers finden SCHRITT 1: Sie eine Markierung. - Seite 28 SCHRITT 2: Der Sender kann je nach Platzverhältnissen vorne auf die Gabel, innen an der Gabel oder hinten an der Gabel, montiert werden. Speichenmagnet um eine Außen-Speiche legen. Der Magnetkern zeigt dabei zum Sender. Magnet an der Sensor-Markierung auf dem Sender mit max.
- Seite 29 O-Ring montieren oder Kabelbinder durch die Schlitze in der Lenkerhalterung führen, um den Lenker oder den Vorbau legen und anziehen (noch nicht festziehen). ACHTUNG: Schrauben nicht überdrehen. ACHTUNG: SIGMA-Logo muss in Fahrtrichtung zeigen oder O-Ring oder Kabelbinder Optional, nicht im...
-
Seite 30: Rad-Auswahl Am Sender
Leuchtet die LED GRÜN, ist RAD 1 ausgewählt. abknipsen. Leuchtet die LED ROT, ist RAD 2 ausgewählt. Hinweis: „SIGMA-Logo“ zeigt nach vorne Und so stellen Sie von RAD 1 auf RAD 2 um: Halten Sie die Taste solange gedrückt bis die LED ROT blinkt. -
Seite 31: Batteriewechsel Im Geschwindigkeits-Sender
Batteriewechsel im Geschwindigkeits-Sender Montage des Trittfrequenz-Senders Um eine einwandfreie Funktion des Senders zu gewährleisten, empfehlen wir einen Der Trittfrequenz-Sender muss auf der linken Hinterbau-Strebe montiert werden jährlichen Batteriewechsel. (in Fahrtrichtung gesehen). Die Sensor-Markierung muss dabei zur Tretkurbel zeigen. Sie benötigen eine Batterie 3 V-Type 2032 Das Batteriefach zeigt zu den Speichen. -
Seite 32: Ausrichten Von Trittfrequenz-Sender Und Magnet
MONTAGE DES TRITTFREQUENZ-MAGNETEN: Der Trittfrequenz-Magnet wird am Pedal montiert. Das Magnet-Gehäuse (Kunststoffteil) wird dabei in den Innensechskant des Pedals geschoben. Stellen Sie zuerst fest, welches Maß der Innensechskant Ihres Pedals hat. ACHTUNG: Es gibt Pedale mit 6mm Innensechskant und Pedale mit 8 mm Innensechskant. -
Seite 33: Batteriewechsel Im Trittfrequenz-Sender
Halterung Um eine einwandfreie Funktion des Senders zu gewährleisten, empfehlen wir einen jährlichen Batteriewechsel. Das SIGMA Mount-System verbindet den Fahrrad Computer sicher mit der Lenkerhalterung. Sie benötigen eine Batterie 3 V-Type 2032 Und so geht es: 1. Fahrrad Computer in 10 Uhr-Position in die Halterung einsetzen. -
Seite 34: Garantiebedingungen
Garantiebedingungen Fehlerbehebung SIGMA-ELEKTRO gewährt für Ihren SIGMA-Fahrrad Computer eine Garantie von 2 Jahren Fehler – Mögliche Ursache – Behebung ab Kaufdatum. Die Garantie erstreckt sich auf Material- und Verarbeitungsfehler am Fahrrad Computer selbst, am Sensor/Sender und an der Lenkerhalterung. Halbe Segmente in der Anzeige (z.B. nach einem Batteriewechsel) Kabel und Batterien sowie Montagematerialien sind von der Garantie ausgeschlossen. -
Seite 35: Technische Daten
Technische Daten Notizen Fahrrad Computer: ca. 52 mm H x 39 mm B x 13 mm T Gewicht: ca. 25 g Lenkerhalterung: Gewicht: ca. 10 g Batterie Fahrrad Computer: 3V, Type 2032 Batterie Lebensdauer Fahrrad Computer: Ca. 1 Jahr (400 Fahr-Stunden, ca. 8.000 km (5000 mi) Batterie Geschwindigkeits-Sender: 3V, Type 2032 Batterie Lebensdauer Geschwindigkeits-Sender:... - Seite 36 Dr. - Julius - Leber - Straße 15 D-67433 Neustadt/Weinstraße Tel. + 49 (0) 63 21-9120-0 Fax. + 49 (0) 63 21-9120-34 E-mail: info@sigmasport.com SIGMA SPORT USA North America 1860B Dean St. St. Charles, IL 60174, U.S.A. Tel. +1 630-761-1106 Fax. +1 630-761-1107 Service-Tel. 888-744-6277...
