Inhaltszusammenfassung für Dell Latitude E5450

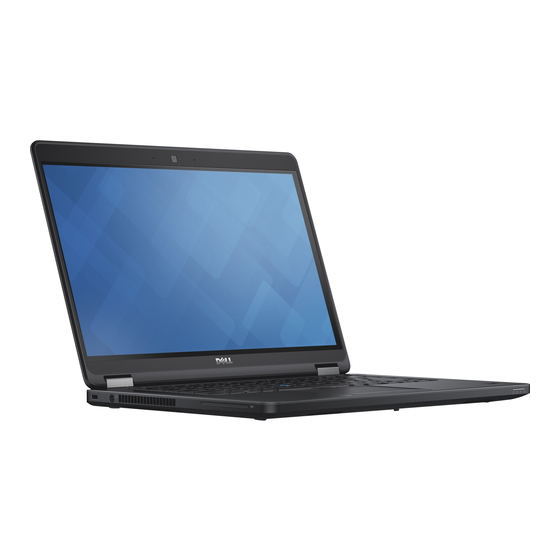

- Seite 1 Dell Latitude E5450 / 5450 Benutzerhandbuch Vorschriftenmodell: P48G Vorschriftentyp: P48G001...
-
Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen
WARNUNG: Durch eine WARNUNG werden Sie auf Gefahrenquellen hingewiesen, die materielle Schäden, Verletzungen oder sogar den Tod von Personen zur Folge haben können. Copyright © 2014 Dell Inc. Alle Rechte vorbehalten. Dieses Produkt ist durch US-amerikanische und internationale Urheberrechtsgesetze und nach sonstigen Rechten an geistigem Eigentum geschützt. Dell ™... -
Seite 3: Arbeiten Am Computer
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben. -
Seite 4: Ausschalten Des Computers
Um Schäden am Computer zu vermeiden, führen Sie folgende Schritte aus, bevor Sie mit den Arbeiten im Computerinneren beginnen. Stellen Sie sicher, dass die Arbeitsoberfläche eben und sauber ist, damit die Computerabdeckung nicht zerkratzt wird. Schalten Sie den Computer aus (siehe Ausschalten des Computers). -
Seite 5: Nach Abschluss Der Arbeiten Im Innern Des Computers
Geräte, Karten, Kabel usw. wieder anschließen, bevor Sie den Computer einschalten. VORSICHT: Verwenden Sie ausschließlich Akkus für genau diesen Dell-Computer, um Beschädigungen des Computers zu vermeiden. Verwenden Sie keine Akkus, die für andere Dell- Computer bestimmt sind. Schließen Sie alle externen Geräte an, etwa Port-Replicator oder Media Base, und setzen Sie alle Karten wieder ein, etwa eine ExpressCard. -
Seite 6: Entfernen Und Einbauen Von Komponenten
Entfernen und Einbauen von Komponenten Dieser Abschnitt bietet detaillierte Informationen über das Entfernen und Einbauen von Komponenten Ihres Computers. Empfohlene Werkzeuge Für die in diesem Dokument beschriebenen Arbeitsschritte können die folgenden Werkzeuge erforderlich sein: • Kleiner Schlitzschraubenzieher • Kreuzschraubenzieher der Größe 0 •... - Seite 7 Vorder- und Rückansicht Netzwerkanschluss VGA-Anschluss USB 3.0-Anschlüsse Mikrofone (optional) Kamera Kamerastatusanzeige HDMI-Anschluss Netzanschluss Mikrofon Betriebsschalter USB 3.0-Anschluss mit PowerShare Speicherkartenleser Kontaktloser SmartCard-Leser (optional) Fingerabdruckleser (optional)
-
Seite 8: Entfernen Der Sd-Karte
Wireless-Statusanzeige Akkuzustandsanzeige Festplattenaktivitätsanzeige Stromversorgungsanzeige Lautsprecher Touchpad SmartCard-Lesegerät (optional) Headset-Anschluss Sicherheitskabeleinschub Docking-Anschluss (optional) Service-Tag-Nummer Entfernen der SD-Karte Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. Drücken Sie leicht auf die SD-Karte, bis sie aus dem Computer herausspringt. Ziehen Sie die SD-Karte aus dem Computer heraus. -
Seite 9: Einsetzen Der Abdeckung An Der Unterseite
ANMERKUNG: Sie benötigen möglicherweise ein scharfes Werkzeug, um die Bodenabdeckung an den Kanten anzuhebeln. Einsetzen der Abdeckung an der Unterseite Platzieren Sie die Bodenabdeckung und richten Sie sie mit den Schraubenhalterungen am Computer aus. Ziehen Sie die Schrauben fest, um die Abdeckung an der Unterseite am Computer zu befestigen. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. - Seite 10 Führen Sie folgende Schritte durch: a. Entfernen Sie die Schrauben, mit denen der Akku am Computer befestigt ist [1]. b. Heben Sie Sie den Akku an und schieben Sie ihn zur Seite, um ihn vom Computer zu entfernen [2] [3]. Einsetzen des Akkus Bringen Sie den Akku an seiner Position am Computer an.
-
Seite 11: Entfernen Der Festplattenbaugruppe
Entfernen der Festplattenbaugruppe Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. Entfernen Sie folgende Komponenten: Bodenabdeckung Akku Führen Sie folgende Schritte durch: a. Trennen Sie das Festplattenlaufwerkkabel von seinem Anschluss auf der Systemplatine [1]. b. -
Seite 12: Einbauen Der Festplattenbaugruppe
Entfernen Sie die Schrauben, mit denen die Festplattenlaufwerkhalterung am Festplattenlaufwerk [1] befestigt ist, und entfernen Sie das Festplattenlaufwerk von der Halterung [2]. Einbauen der Festplattenbaugruppe Platzieren Sie die Festplattenlaufwerkhalterung auf dem Festplattenlaufwerk, um die Schraubenhalterungen auszurichten und ziehen Sie die Schrauben fest, mit denen die Festplattenlaufwerkhalterung befestigt ist. -
Seite 13: Entfernen Des Speichers
Bauen Sie folgende Komponenten ein: Akku Bodenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Entfernen des Speichers Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. Entfernen Sie folgende Komponenten: Bodenabdeckung Akku Hebeln Sie die Klammern, mit denen das Speichermodul gesichert ist, soweit auf bis der Speicher... -
Seite 14: Einsetzen Des Tastaturrahmens
ANMERKUNG: Sie benötigen möglicherweise ein scharfes Werkzeug, um den Tastaturrahmen an den Kanten anzuhebeln. Entfernen Sie den Tastaturrahmen von der Tastatur. Einsetzen des Tastaturrahmens Drücken Sie den Tastaturrahmen auf die Tastatur, bis dieser einrastet. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. - Seite 15 Entfernen Sie die Schrauben, mit denen die Tastatur am Computer befestigt ist. Entfernen Sie die Tastatur aus dem Computer.
-
Seite 16: Einsetzen Der Tastatur
Einsetzen der Tastatur Platzieren Sie die Tastatur und richten Sie sie mit den Schraubenhalterungen am Computer aus. Verbinden Sie das Tastaturkabel und die Touchpad-Kabel mit ihren entsprechenden Anschlüssen auf der Systemplatine. Ziehen Sie die Schrauben fest, mit denen die Tastatur am Computer befestigt wird. Bauen Sie folgende Komponenten ein: Tastaturrahmen Akku... -
Seite 17: Einsetzen Der Handballenstütze
Entfernen Sie die Handballenstütze vom Computer. Einsetzen der Handballenstütze Platzieren Sie die Handballenstütze auf den Computer. Schließen Sie die folgenden Kabel an ihre jeweiligen Anschlüssen auf der Systemplatine an: a. LED-Platine b. USH-Platine c. Touchpad-Platine Ziehen Sie die Schrauben fest, um die Handballenstütze am Computer zu befestigen. Bauen Sie folgende Komponenten ein: Tastatur... -
Seite 18: Entfernen Der Platine Des Smartcard-Lesegeräts
Tastaturrahmen Akku Bodenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers Entfernen der Platine des SmartCard-Lesegeräts Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. Entfernen Sie folgende Komponenten: Bodenabdeckung Akku Speicher... -
Seite 19: Einbauen Der Platine Des Smartcard-Lesegeräts
Entfernen Sie die Platine des SmartCard-Lesegeräts von der Handballenstütze. Einbauen der Platine des SmartCard-Lesegeräts Bringen Sie die Platine des SmartCard-Lesegeräts an ihrem Steckplatz auf der Handballenstütze an. Ziehen Sie die Schrauben fest, um die Platine des SmartCard-Lesegeräts an der Handballenstütze zu befestigen. -
Seite 20: Entfernen Der Ush-Platine
Entfernen der USH-Platine Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. Entfernen Sie folgende Komponenten: Bodenabdeckung Akku Festplattenbaugruppe Tastaturrahmen Tastatur Handballenstütze Führen Sie folgende Schritte durch, um die USH-Platine zu entfernen: a. Trennen Sie alle Kabel von der USH-Platine [1] [2]. b. -
Seite 21: Entfernen Der Platine Des Fingerabdrucklesers
Entfernen der Platine des Fingerabdrucklesers Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. Entfernen Sie folgende Komponenten: Bodenabdeckung Akku Tastaturrahmen Tastatur Handballenstütze Führen Sie folgende Schritte durch, um die Platine des Fingerabdrucklesers zu entfernen: a. -
Seite 22: Entfernen Der Led-Platine
Entfernen der LED-Platine Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. Entfernen Sie folgende Komponenten: Bodenabdeckung Akku Tastaturrahmen Tastatur Handballenstütze Führen Sie folgende Schritte durch, um die LED-Platine zu entfernen: a. Trennen Sie das Kabel der LED-Platine von seinem Anschluss auf der LED-Platine [1] [2]. b. -
Seite 23: Einbauen Des Stromversorgungsanschlusses
Bodenabdeckung Akku Führen Sie folgende Schritte durch: a. Lösen Sie das Stromversorgungsanschlusskabel aus den Kabelführungen [1]. b. Entfernen Sie die Schraube, um die Metallhalterung zu lösen, mit der der Stromversorgungsanschluss befestigt ist [2]. c. Entfernen Sie die Metallhalterung, um auf den Stromversorgungsanschluss zugreifen zu können [3]. -
Seite 24: Entfernen Der Wlan-/Wigig-Karte
Bauen Sie folgende Komponenten ein: Akku Bodenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Entfernen der WLAN-/WiGig-Karte ANMERKUNG: WiGig-Karte ist optional. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. -
Seite 25: Einsetzen Der Wlan-/Wigig-Karte
Einsetzen der WLAN-/WiGig-Karte Platzieren Sie die WLAN-Karte an ihrem Steckplatz am Computer. Ziehen Sie die Schraube fest, um die WLAN-Karte am Computer zu befestigen. Verbinden Sie die WLAN-Kabel mit ihren entsprechenden Anschlüssen an der WLAN-Karte. Bringen Sie die Abdeckung an der Unterseite Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. -
Seite 26: Einbauen Der Wwan-Karte
Einbauen der WWAN-Karte Platzieren Sie die WLAN-Karte an ihrem Steckplatz am Computer. Ziehen Sie die Schraube fest, um die WWAN-Karte am Computer zu befestigen. Verbinden Sie die WWAN-Kabel mit ihren entsprechenden Anschlüssen an der WWAN-Karte. Bringen Sie die Abdeckung an der Unterseite Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. -
Seite 27: Einbauen Der Bildschirmscharnierhalterungen
Einbauen der Bildschirmscharnierhalterungen Bringen Sie die Bildschirmscharnierhalterungen in ihren Steckplätzen am Computer an. Ziehen Sie die Schrauben auf der Vorder- und der Rückseite des Computers an, um den Bildschirmscharnierhalterungen zu befestigen. Bauen Sie folgende Komponenten ein: Handballenstütze Tastatur Tastaturrahmen Festplattenbaugruppe Speicher Akku Bodenabdeckung... - Seite 28 Führen Sie folgende Schritte durch, um das Bildschirmkabel von der Systemplatine zu trennen: a. Lösen Sie das Bildschirmkabel aus der Kabelführung [1]. b. Entfernen Sie die Schraube, mit der die Bildschirmkabelhalterung befestigt ist [2]. c. Entfernen Sie die Bildschirmkabelhalterung, um auf das Bildschirmkabel zugreifen zu können [3]. Trennen Sie das Bildschirmkabel von seinem Anschluss [1] und lösen Sie das Bildschirmkabel [2].
-
Seite 29: Einsetzen Der Bildschirmbaugruppe
Entfernen Sie die Schrauben, mit denen die Bildschirmbaugruppe befestigt ist [1], und heben Sie die Bildschirmbaugruppe an und entfernen Sie sie aus dem Computer [2]. Einsetzen der Bildschirmbaugruppe Platzieren Sie die Bildschirmbaugruppe und richten Sie sie mit den Schraubenhalterungen am Computer aus. -
Seite 30: Entfernen Der Bildschirmblende
Handballenstütze Tastatur Tastaturrahmen Akku Bodenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Entfernen der Bildschirmblende Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. Hebeln Sie die Kanten an, um die Bildschirmblende von der Bildschirmbaugruppe zu lösen. Entfernen Sie die Bildschirmblende von der Bildschirmbaugruppe. -
Seite 31: Entfernen Des Bildschirms
Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Entfernen des Bildschirms Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. Entfernen Sie folgende Komponenten: Bodenabdeckung Akku Bildschirmblende Entfernen Sie die Schrauben, mit denen der Bildschirm an der Bildschirmbaugruppe befestigt ist [1], heben sie sie an und drehen Sie den Bildschirm um, um auf das eDP-Kabel zugreifen zu können [2]. -
Seite 32: Einsetzen Des Bildschirms
Einsetzen des Bildschirms Verbinden Sie das eDP-Kabel mit seinem Anschluss und bringen Sie das Klebeband wieder an. Platzieren Sie den Bildschirm und richten Sie ihn mit den Schraubenhalterungen an der Bildschirmbaugruppe aus. Ziehen Sie die Schrauben fest, um den Bildschirm an der Bildschirmbaugruppe zu befestigen. Bauen Sie folgende Komponenten ein: Bildschirmblende Akku... -
Seite 33: Einbauen Der Bildschirmsscharniere
b. Entfernen Sie die Bildschirmscharniere von der Bildschirmbaugruppe [2]. Einbauen der Bildschirmsscharniere Setzen Sie die Bildschirmscharniere an ihren Steckplätzen an der Bildschirmbaugruppe ein. Ziehen Sie die Schrauben fest, mit denen die Bildschirmscharniere auf beiden Seiten der Bildschirmbaugruppe befestigt sind. Bauen Sie folgende Komponenten ein: Bildschirmblende Bildschirmbaugruppe Bildschirmscharnierhalterungen... -
Seite 34: Einbauen Der Kamera
Einbauen der Kamera Bringen Sie die Kamera an der vorgesehenen Position an der Bildschirmbaugruppe an. Verbinden Sie das Kamerakabel mit dem entsprechenden Anschluss. Bauen Sie folgende Komponenten ein: Bildschirm Bildschirmblende Akku Bodenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. -
Seite 35: Einbauen Des Edp-Kabels
Einbauen des eDP-Kabels Befestigen Sie das eDP-Kabel an seiner Position an der Bildschirmbaugruppe. Verbinden Sie das eDP-Kabel mit dem entsprechenden Anschluss. Bauen Sie folgende Komponenten ein: Bildschirm Bildschirmblende Bildschirmbaugruppe Bildschirmscharnierhalterungen Handballenstütze Tastatur Tastaturrahmen Festplattenbaugruppe Speicher Akku Bodenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. -
Seite 36: Einbauen Der Knopfzellenbatterie
Führen Sie folgende Schritte durch, um die Knopfzellenbatterie aus dem Computer zu entfernen: a. Lösen Sie das Klebeband, um auf das Kabel der Knopfzellenbatterie zugreifen zu können [1]. b. Trennen Sie das Kabel der Knopfzellenbatterie von seinem Anschluss auf der Systemplatine [2]. c. - Seite 37 Bildschirmbaugruppe Trennen Sie das Lautsprecherkabel [1] und lösen Sie es aus den Kabelführungen [2]. Entfernen Sie die Schrauben, mit denen die Systemplatine am Gehäuse befestigt ist. Entfernen Sie die Systemplatine aus dem Computer.
-
Seite 38: Einbauen Der Systemplatine
Einbauen der Systemplatine Platzieren Sie die Systemplatine und richten Sie sie mit den Schraubenhalterungen am Computer aus. Ziehen Sie die Schrauben fest, um die Systemplatine am Computer zu befestigen. Verbinden Sie das Lautsprecherkabel mit dem entsprechenden Anschluss auf der Systemplatine und führen Sie das Kabel durch die Kabelführungen. -
Seite 39: Einbauen Der Kühlkörperbaugruppe
WWAN Tastaturgitter Tastatur Handballenstütze Bildschirmscharnierhalterungen Bildschirmbaugruppe Knopfzellenbatterie Systemplatine Trennen Sie das Systemlüfterkabel vom Anschluss auf der Systemplatine. Führen Sie folgende Schritte durch: a. Entfernen Sie die Schrauben, mit denen die Kühlkörperbaugruppe an der Systemplatine befestigt ist [1]. b. Entfernen Sie die Kühlkörperbaugruppe von der Systemplatine [2]. Einbauen der Kühlkörperbaugruppe Platzieren Sie die Kühlkörperbaugruppe an ihrer Position auf der Systemplatine. -
Seite 40: Entfernen Der Lautsprecher
Verbinden Sie das Kabel des Systemlüfters mit dem entsprechenden Anschluss auf der Systemplatine. Bauen Sie folgende Komponenten ein: Systemplatine Knopfzellenbatterie Bildschirmbaugruppe Bildschirmscharnierhalterungen Handballenstütze Tastatur Tastaturrahmen WWAN WLAN Speicher Festplattenbaugruppe Akku Bodenabdeckung SD-Karte Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. -
Seite 41: Einbauen Der Lautsprecher
Führen Sie folgende Schritte durch, um die Lautsprecher aus dem Computer zu entfernen: a. Entfernen Sie die Schrauben, mit denen die Lautsprecher am Computer befestigt sind [1]. b. Entfernen Sie die Lautsprecher aus dem Computer [2]. Einbauen der Lautsprecher Platzieren Sie die Lautsprecher in ihre Steckplätze auf dem Computer. Ziehen Sie die Schrauben fest, mit denen die Lautsprecher am Computer befestigt werden. -
Seite 42: Optionen Des System-Setup
Optionen des System-Setup ANMERKUNG: Je nach Computer und installierten Geräten werden die in diesem Abschnitt aufgeführten Elemente möglicherweise gar nicht oder anders als aufgeführt angezeigt. Tabelle 1. Allgemein Option Beschreibung System In diesem Abschnitt werden die primären Hardwarefunktionen Ihres Computers Information beschrieben. - Seite 43 Option Beschreibung Advanced Boot Diese Option bietet Ihnen die Möglichkeit, die Legacy-Option-ROMs zu laden. Options Standardmäßig ist die Option Enable Legacy Option ROMs (Legacy-Option-ROMs aktivieren) deaktiviert. Date/Time Ermöglicht das Ändern von Datum und Uhrzeit. Tabelle 2. Systemkonfiguration Option Beschreibung Integrated NIC Ermöglicht die Konfiguration des integrierten Netzwerkcontrollers.
- Seite 44 Option Beschreibung Technology - System zur Selbstüberwachung, Analyse und Statusmeldung). Diese Option ist standardmäßig deaktiviert. • Enable SMART Reporting (SMART-Berichte aktivieren) USB Configuration Mit diesem Feld wird der integrierte USB-Controller konfiguriert. Wenn Boot Support (Startunterstützung) aktiviert ist, kann das System von jedem USB-Massenspeichergerätetyp (Festplattenlaufwerk, Speicherstick, Diskette) starten.
- Seite 45 Tabelle 3. Video Option Beschreibung LCD Brightness Ermöglicht das Einstellen der Bildschirmhelligkeit je nach der Energiequelle (On Battery [Akkubetrieb] und On AC [Betrieb am Stromnetz]). ANMERKUNG: Die Videoeinstellung wird nur angezeigt, wenn im System eine Videokarte installiert ist. Tabelle 4. Sicherheit Option Beschreibung Admin Password...
- Seite 46 Option Beschreibung Password Configuration Ermöglicht es, die Minimal- und Maximallänge des Administrator- und Systemkennworts festzulegen. Password Bypass Ermöglicht das Aktivieren oder Deaktivieren der Berechtigungen, die Kennwörter des Systems und der internen Festplatte zu umgehen, wenn diese festgelegt sind. Die Optionen sind: •...
- Seite 47 Option Beschreibung Standardeinstellung: Enable (Aktivieren) Admin Setup Lockout Ermöglicht es, Benutzer vom Aufrufen des Setups abzuhalten, wenn ein Administratorkennwort festgelegt ist. Standardeinstellung: Enable Admin Setup Lockout (Sperrung des Admin- Setups aktivieren) ist nicht aktiviert. Tabelle 5. Secure Boot (Sicherer Start) Option Beschreibung Secure Boot Enable...
- Seite 48 Tabelle 6. Leistung Option Beschreibung Multi Core Support Dieses Feld legt fest, ob bei einem Vorgang ein oder alle Kerne aktiviert sind. Die Leistung einiger Anwendungen verbessert sich durch weitere Kerne. Diese Option ist standardmäßig aktiviert. Ermöglicht das Aktivieren oder Deaktivieren der Mehrkernunterstützung für den Prozessor.
- Seite 49 Ermöglicht die Auswahl des Lademodus für den Akku. Die Optionen sind: Configuration • Adaptive (Adaptiv) • Standard – Lädt den Akku vollständig mit Standardrate auf. • ExpressCharge (Schnelllademodus) – Der Akku wird innerhalb eines kurzen Zeitraums mit der Dell Technologie zum schnellen Aufladen geladen. Diese Option ist standardmäßig aktiviert.
- Seite 50 Option Beschreibung • Primarily AC use (Primäre Wechselstromverwendung) • Benutzerdefiniert Bei Auswahl von Custom Charge (Benutzerdefinierter Ladevorgang) können Sie auch Custom Charge Start (Start des benutzerdefinierten Ladevorgangs) und Custom Charge Stop (Stopp des benutzerdefinierten Ladevorgangs) konfigurieren. ANMERKUNG: Es sind möglicherweise nicht alle Lademodi für alle Akkus verfügbar.
- Seite 51 Option Beschreibung Fn Key Emulation Ermöglicht die Festlegung der Option, bei der die Taste <Scroll Lock > verwendet wird, um die Tastenfunktion <Fn> zu simulieren. Enable Fn Key Emulation (Emulation für die Taste <Fn> aktivieren) (Standardeinstellung) Fn Lock Options Ermöglicht Ihnen, mit der Tastenkombination <Fn>+<Esc> für das primäre Verhalten der F1-F12-Tasten zwischen den Standard- und sekundären Funktionen zu wechseln.
- Seite 52 Tabelle 10. Wireless Option Beschreibung Wireless Switch Ermöglicht die Einstellung der Wireless-Geräte, die über den Wireless-Schalter gesteuert werden können. Die Optionen sind: • WWAN • GPS (bei WWAN-Modul) • WLAN/WiGig • Bluetooth Alle Optionen sind standardmäßig aktiviert. ANMERKUNG: Das Aktivieren oder Deaktivieren der Steuerelemente ist bei WLAN und WiGig miteinander verbunden, sodass sie nicht unabhängig voneinander aktiviert oder deaktiviert werden können.
-
Seite 53: Technische Daten
Technische Daten ANMERKUNG: Die angebotenen Konfigurationen können je nach Region variieren. Um weitere Informationen zur Konfiguration des Computers zu erhalten, klicken Sie auf Start (Start icon) → Help and Support (Hilfe und Support) und wählen Sie dann die Option zur Anzeige der Informationen über Ihren Computer aus. - Seite 54 Funktion Technische Daten Speichertyp DDR3L-SDRAM (1600 MHz) Speicher (Minimum) 4 GB Speicher (Maximum) Intel Prozessoren der 4. Generation 8 GB Intel Prozessoren der 5. Generation 16 GB Tabelle 16. Audio Funktion Technische Daten High-Definition-Audio Controller Realtek ALC3235 Stereo-Konvertierung Digitale Audioausgabe über HDMI – bis zu 7.1 komprimierte und nicht komprimierte Audiodateien Schnittstelle: Intern...
- Seite 55 Funktion Technische Daten • 15-poliger DSBU-VGA-Anschluss Tabelle 18. Kamera Funktionen Technische Daten Kameraauflösung 1280 x 720 Pixel Videoauflösung (Maximum) 1280 x 720 Pixel Diagonaler Betrachtungswinkel 74° Tabelle 19. Kommunikation Funktionen Technische Daten Netzwerkadapter Ethernet (RJ-45) mit 10/100/1000 MBit/s Wireless internes Wireless Local Area Network (WLAN) und Wireless Wide Area Network (WWAN) ANMERKUNG: WWAN ist optional.
- Seite 56 Tabelle 22. Anzeige Funktion Technische Daten Blendfreier HD- Blendfreier FHD- FHD-Bildschirm Bildschirm ohne Bildschirm ohne (eTP) mit Touch- Touchscreen Touch-Funktion Touch-Funktion Funktion Abmessungen: Höhe 3,00 mm (0,12 Zoll) 3,00 mm (0,12 Zoll) 5,20 mm (0,20 Zoll) 5,00 mm (0,19 Zoll) Breite 320,90 mm x 320,90 mm x 205,60...
- Seite 57 Tabelle 24. Touchpad Funktion Technische Daten Aktiver Bereich: X-Achse 99,50 mm Y-Achse 53,00 mm Tabelle 25. Akku Funktion 3 Zellen (38 Wh) 4 Zellen (51 Wh) Abmessungen: Tiefe 177,50 mm (6,98 Zoll) 233,00 mm (9,17 Zoll) Höhe 7,05 mm (0,27 Zoll) 7,05 mm (0,27 Zoll) Breite 94,80 mm (3,73 Zoll)
- Seite 58 Tabelle 27. Abmessungen und Gewicht Funktion Glasfaserverstärkte Magnetische Abdeckung Magnetische Abdeckung mit Polymer-Abdeckung ohne ohne Touchscreen Touchscreen Touchscreen Höhe Vorde 20,40 mm (0,80 Zoll) 20,40 mm (0,80 Zoll) 20,40 mm (0,80 Zoll) rseite Rücks 23,10 mm (0,91 Zoll) 22,85 mm (0,90 Zoll) 23,80 mm (0,94 Zoll) eite Breite...
-
Seite 59: Enhanced Pre-Boot System Assessment (Epsa, Erweiterte Systemtests Vor Hochfahren Des Computers)
Diagnostics (Diagnose) Führen Sie bei Problemen mit dem Computer die ePSA-Diagnose durch, bevor Sie Dell zwecks technischer Unterstützung kontaktieren. Der Zweck der Diagnose ist es, die Hardware des Computers ohne zusätzliche Ausrüstung und ohne das Risiko von Datenverlust zu testen. Wenn Sie ein Problem nicht selbst beheben können, können Service- und Supportmitarbeiter die Diagnoseergebnisse zur Lösung des... -
Seite 60: Gerätestatusanzeigen
Notieren Sie sich den Fehlercode und wenden Sie sich an Dell. ODER Fahren Sie den Computer herunter. Drücken und halten Sie die Taste <Fn> und den Betriebsschalter und lassen Sie beide Tasten los. Das Fenster ePSA Pre-boot System Assessment (ePSA-Systemtests vor Hochfahren des Computers) wird angezeigt und listet alle im System erkannte Geräte auf. -
Seite 61: Akkustatusanzeigen
Wenn der Computer über eine Steckdose an das Stromnetz angeschlossen ist, gilt für die Akkustatusanzeige Folgendes: Abwechselnd An Ihren Laptop ist ein nicht zugelassener oder nicht unterstützter Netzadapter, der gelb und weiß nicht von Dell stammt, angeschlossen. blinkend Abwechselnd Vorübergehender Akkufehler bei angeschlossenem Netzadapter. gelb blinkend und stetig weiß... -
Seite 62: Kontaktaufnahme Mit Dell
Kontaktinformationen auch auf Ihrer Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell-Produktkatalog finden. Dell stellt verschiedene onlinebasierte und telefonische Support- und Serviceoptionen bereit. Da die Verfügbarkeit dieser Optionen je nach Land und Produkt variiert, stehen einige Services in Ihrer Region möglicherweise nicht zur Verfügung.
