Inhaltszusammenfassung für Dell Latitude E5270

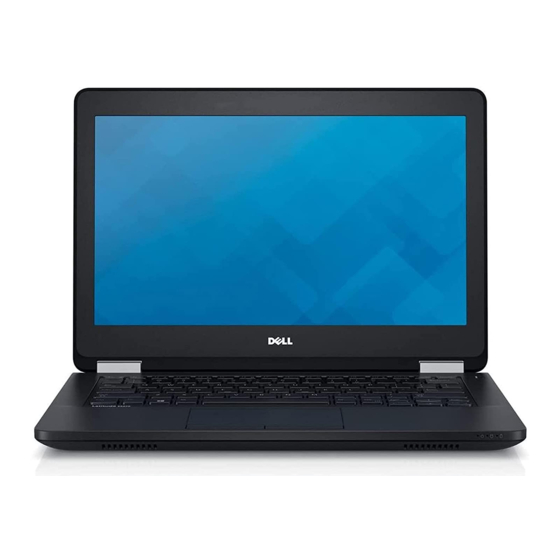

- Seite 1 Dell Latitude E5270 Benutzerhandbuch Vorschriftenmodell: P23T Vorschriftentyp: P23T001...
-
Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen
WARNUNG: Durch eine WARNUNG werden Sie auf Gefahrenquellen hingewiesen, die materielle Schäden, Verletzungen oder sogar den Tod von Personen zur Folge haben können. Copyright © 2015 Dell Inc. Alle Rechte vorbehalten. Dieses Produkt ist durch US-amerikanische und internationale Urheberrechtsgesetze und nach sonstigen Rechten an geistigem Eigentum geschützt. Dell ™... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Arbeiten am Computer..................6 ..........................6 Sicherheitshinweise ..............7 Vor der Arbeit an Komponenten im Innern des Computers ......................... 7 Ausschalten des Computers ..............8 Nach Abschluss der Arbeiten im Innern des Computers 2 Entfernen und Einbauen von Komponenten...........9 ........................9 Empfohlene Werkzeuge ...............9 Einsetzen der Subscriber Identification Module (SIM)-Karte .............10... - Seite 4 ...............23 Entfernen der Platine des optionalen Fingerabdrucklesers .............24 Installieren der Platine des optionalen Fingerabdrucklesers ........................24 Entfernen der LED-Platine ........................ 25 Installieren der LED-Platine ....................25 Entfernen der Kühlkörperbaugruppe ....................26 Einbauen der Kühlkörperbaugruppe ..................... 26 Entfernen der Knopfzellenbatterie ......................27 Einsetzen der Knopfzellenbatterie ........................
- Seite 5 Touchpad – Technische Daten ............................53 Batteriedaten ......................54 Technische Daten Netzadapter ........................54 Physische Abmessungen ........................55 Umgebungsbedingungen 5 Diagnostics (Diagnose)..................56 Enhanced Pre-boot System Assessment (ePSA, Erweiterte Systemtests vor Hochfahren des ............................56 Computers) ..........................57 Gerätestatusanzeigen ..........................58 Akkustatusanzeigen 6 Kontaktaufnahme mit Dell................59...
-
Seite 6: Arbeiten Am Computer
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben. -
Seite 7: Vor Der Arbeit An Komponenten Im Innern Des Computers
ANMERKUNG: Die Farbe Ihres Computers und bestimmter Komponenten kann von den in diesem Dokument gezeigten Farben abweichen. Vor der Arbeit an Komponenten im Innern des Computers Um Schäden am Computer zu vermeiden, führen Sie folgende Schritte aus, bevor Sie mit den Arbeiten im Computerinneren beginnen. -
Seite 8: Nach Abschluss Der Arbeiten Im Innern Des Computers
Geräte, Karten, Kabel usw. wieder anschließen, bevor Sie den Computer einschalten. VORSICHT: Verwenden Sie ausschließlich Akkus für genau diesen Dell-Computer, um Beschädigungen des Computers zu vermeiden. Verwenden Sie keine Akkus, die für andere Dell- Computer bestimmt sind. Schließen Sie alle externen Geräte an, etwa Port-Replicator oder Media Base, und setzen Sie alle Karten wieder ein, etwa eine ExpressCard. -
Seite 9: Entfernen Und Einbauen Von Komponenten
Entfernen und Einbauen von Komponenten Dieser Abschnitt bietet detaillierte Informationen über das Entfernen und Einbauen von Komponenten Ihres Computers. Empfohlene Werkzeuge Für die in diesem Dokument beschriebenen Verfahren sind folgende Werkzeuge erforderlich: • Kleiner Schlitzschraubenzieher • Kreuzschlitzschraubendreher Nr. 0 • Kreuzschlitzschraubenzieher Nr. -
Seite 10: Entfernen Der Subscriber Identification Module (Sim)-Karte
Entfernen der Subscriber Identification Module (SIM)- Karte VORSICHT: Das Entfernen der SIM-Karte bei eingeschaltetem Computer kann zu Datenverlust oder einer Beschädigung der Karte führen. Stellen Sie sicher, dass Ihr Computer ausgeschaltet ist bzw. etwaige Netzwerkverbindungen getrennt sind. Führen Sie eine Büroklammer oder ein Werkzeug zum Entfernen der SIM-Karte in die Bohrung am SIM-Kartenfach ein. -
Seite 11: Entfernen Des Akkus
Entfernen des Akkus Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie die Abdeckung an der Unterseite. So entfernen Sie den Akku: a. Ziehen Sie das Akkukabel vom Anschluss an der Systemplatine ab [1]. b. -
Seite 12: Entfernen Der Festplattenbaugruppe
Entfernen der Festplattenbaugruppe Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie folgende Komponenten: Bodenabdeckung Akku So entfernen Sie die Festplattenbaugruppe: a. Ziehen Sie das Festplattenkabel vom Anschluss an der Systemplatine ab [1]. b. -
Seite 13: Installieren Des Festplattenlaufwerks In Die Laufwerkshalterung
Entfernen Sie die Schrauben, mit denen die Festplattenlaufwerkhalterung an der Festplatte [1] befestigt ist, und entfernen Sie die Festplatte von der Festplattenhalterung [2]. Installieren des Festplattenlaufwerks in die Laufwerkshalterung Richten Sie die Schraubenhalterungen auf der Festplatte an den Schrauben der Festplattenhalterung aus. -
Seite 14: Einbauen Der Festplattenbaugruppe
Akku Bodenabdeckung Befolgen Sie die Schritte unter Nach Abschluss der Arbeiten im Inneren des Systems. Einbauen der Festplattenbaugruppe Setzen Sie die Festplattenbaugruppe in den Steckplatz auf dem Computer. Ziehen Sie die Schrauben fest, um die Festplattenbaugruppe am Computer zu befestigen. Verbinden Sie das Festplattenkabel mit dem Anschluss auf der Festplatte und auf der Systemplatine. -
Seite 15: Entfernen Der Optionalen Pcie-Ssd
Entfernen der optionalen PCIe-SSD Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie folgende Komponenten: Bodenabdeckung Akku So entfernen Sie die PCIe-SSD: a. Entfernen Sie die Schrauben, mit denen die SSD-Halterung an der SSD befestigt ist [1]. b. -
Seite 16: Einsetzen Des Speichermoduls
Einsetzen des Speichermoduls Setzen Sie das Speichermodul in den Speichermodulsockel, bis die Klammern das Speichermodul sichern. Bauen Sie folgende Komponenten ein: Akku Bodenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Entfernen der WLAN-Karte Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. -
Seite 17: Einbauen Der Wlan-Karte
Einbauen der WLAN-Karte Setzen Sie die WLAN-Karte in den Steckplatz am Computer. Ziehen Sie die WLAN-Kabel durch die Kabelführung. Verbinden Sie die WLAN-Kabel mit den Anschlüssen an der WLAN-Karte. Setzen Sie die Metallhalterung ein und ziehen Sie die Schraube fest, um sie am Computer zu befestigen. -
Seite 18: Entfernen Des Netzanschlusses
Entfernen des Netzanschlusses Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie folgende Komponenten: Bodenabdeckung Akku dock rahmen So entfernen Sie den Netzanschluss: a. Entfernen Sie die Schraube, um die Metallhalterung am Netzanschluss zu lösen [1]. b. -
Seite 19: Einbauen Der Tastatur
Bodenabdeckung Akku Ziehen Sie die Tastaturkabel von den Anschlüssen an der Systemplatine ab [1, 2]. So entfernen Sie die Tastatur: a. Heben Sie mithilfe eines Kunststoffstifts den Tastaturrahmen von den Kanten, um ihn von der Tastatur zu lösen [1, 2, 3]. b. -
Seite 20: Entfernen Der Bildschirmbaugruppe
Entfernen der Bildschirmbaugruppe Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie folgende Komponenten: Bodenabdeckung Akku WLAN WWAN So entfernen Sie die Bildschirmscharnierhalterungen: a. Entfernen Sie die Schraube, mit der die Bildschirmscharnierhalterung am Computer befestigt ist [1]. -
Seite 21: Einbauen Der Bildschirmbaugruppe
Einbauen der Bildschirmbaugruppe Platzieren Sie die Bildschirmbaugruppe und richten Sie sie mit den Schraubenhalterungen am Computer aus. Ziehen Sie die Schrauben fest, um die Bildschirmbaugruppe am Computer zu befestigen. Führen Sie das Bildschirmkabel durch die Kabelführung und die Antennenkabel, indem Sie es durch das Loch schieben. -
Seite 22: Installieren Der Dockingstation Rahmen
So entfernen Sie den Gehäuserahmen der Docking-Station: a. Entfernen Sie die Schraube und heben Sie die Metallhalterung an [1, 2]. b. Trennen Sie das eDP-Kabel [3]. c. Entfernen Sie die Schrauben, mit denen der Gehäuserahmen der Docking-Station am Computer befestigt ist [4]. d. -
Seite 23: Installieren Der Platine Des Optionalen Smartcard-Lesegeräts
So entfernen Sie die Platine des SmartCard-Lesegeräts: a. Trennen Sie das Kabel der Platine des SmartCard-Lesegeräts von der USH-Platine [1, 2]. b. Ziehen Sie das Kabel vom Klebeband ab. c. Entfernen Sie die Schrauben, mit denen die Platine des SmartCard-Lesegeräts am Computer befestigt ist [3]. -
Seite 24: Installieren Der Platine Des Optionalen Fingerabdrucklesers
b. Entfernen Sie die Schraube, mit der die Platine des Fingerabdrucklesers am Computer befestigt ist [3]. c. Heben Sie die Platine des Fingerabdrucklesers an und nehmen Sie sie aus dem Computer [4]. Installieren der Platine des optionalen Fingerabdrucklesers Setzen Sie die Platine des Fingerabdrucklesers in den Steckplatz im Computer. Verbinden Sie das Kabel des Fingerabdrucklesers mit der Platine des Fingerabdrucklesers. -
Seite 25: Installieren Der Led-Platine
Installieren der LED-Platine Setzen Sie die LED-Platine in den Steckplatz auf dem Computer ein. Ziehen Sie die Schraube fest, mit der die LED-Platine am Computer befestigt wird. Verbinden Sie das LED-Platinenkabel mit dem Anschluss auf der LED-Platine. Bauen Sie folgende Komponenten ein: Gehäuserahmen der Docking-Station Festplattenbaugruppe oder... -
Seite 26: Einbauen Der Kühlkörperbaugruppe
Einbauen der Kühlkörperbaugruppe Setzen Sie die Kühlkörperanordnung auf die Systemplatine und richten Sie sie auf die Schraubenhalterungen aus. Ziehen Sie die Schrauben fest, um die Kühlkörperbaugruppe an der Systemplatine zu fixieren. Verbinden Sie das Lüfterkabel mit dem Anschluss auf der Systemplatine. Bauen Sie folgende Komponenten ein: Gehäuserahmen der Docking-Station WWAN... -
Seite 27: Einsetzen Der Knopfzellenbatterie
Einsetzen der Knopfzellenbatterie Setzen Sie die Knopfzellenbatterie in den Sockel auf der Systemplatine ein. Verbinden Sie das Kabel der Knopfzellenbatterie mit dem Anschluss auf der Systemplatine. Bauen Sie folgende Komponenten ein: Akku Bodenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. -
Seite 28: Einbauen Der Lautsprecher
Einbauen der Lautsprecher Setzen Sie die Lautsprecher in die Steckplätze am Computer ein. Setzen Sie die LED-Platine ein. Ziehen Sie die Schrauben fest, mit denen die LED-Platine am Computer befestigt wird. Führen Sie das Lautsprecherkabel durch die Halteklammern durch die Kabelführung. Schließen Sie das Lautsprecherkabel wieder an den Anschluss an der Systemplatine an. -
Seite 29: Einsetzen Der Systemplatine
b. Ziehen Sie die Lautsprecher- und eDP-Kabel von der Systemplatine ab [ 3]. c. Drehen Sie die Schrauben heraus, mit denen die Systemplatine am Computer befestigt ist [4]. d. Heben Sie die Systemplatine vom Computer ab [5]. Einsetzen der Systemplatine Richten Sie die Systemplatine an den Schraubenhalterungen auf dem Computer aus. -
Seite 30: System-Setup-Optionen
Mit der Startreihenfolge können Sie die vom System-Setup festgelegte Reihenfolge der Startgeräte umgehen und direkt ein bestimmtes Gerät (z.B.: optisches Laufwerk oder Festplatte) starten. Wenn das Dell-Logo während des Einschalt-Selbsttests (Power-on Self Test, POST) angezeigt wird, können Sie: • Das System-Setup mit der F2-Taste aufrufen •... -
Seite 31: System-Setup - Übersicht
Sie weiter, bis der Desktop angezeigt wird. Fahren Sie dann den Computer herunter und versuchen Sie es erneut. ANMERKUNG: Nach Anzeige des Dell-Logos können Sie auch die Taste F12 drücken und dann das BIOS-Setup auswählen. Optionen des Bildschirms "General" (Allgemein) In diesem Abschnitt werden die primären Hardwarefunktionen Ihres Computers beschrieben. -
Seite 32: Optionen Des Bildschirms "Systemkonfiguration
Option Beschreibung • Memory Information (Speicherinformationen): Angezeigt werden Memory Installed, Memory Available, Memory Speed, Memory Channels Mode, Memory Technology, DIMM A Size, und DIMM B Size (Installierter Speicher, Verfügbarer Speicher, Speichergeschwindigkeit, Speicherkanalmodus, Speichertechnologie, DIMM-A-Größe und DIMM-B-Größe). • Processor Information (Prozessorinformationen): Angezeigt werden Processor Type, Core Count, Processor ID, Current Clock Speed, Minimum Clock Speed, Maximum Clock Speed, Processor L2 Cache, Processor L3 Cache, HT Capable und 64-Bit Technology (Prozessortyp, Anzahl der Kerne, Prozessor-ID, Aktuelle... - Seite 33 Option Beschreibung Parallel Port Ermöglicht die Konfiguration der parallelen Schnittstelle auf der Docking-Station. Die Optionen sind: • Deaktiviert • Diese Option ist standardmäßig aktiviert. • • Serial Port Ermöglicht die Konfiguration der integrierten seriellen Anschlusses. Die Optionen sind: • Deaktiviert •...
- Seite 34 Option Beschreibung Wenn der USB-Anschluss deaktiviert ist, kann das System kein dort angeschlossenes Gerät einsehen. Die Optionen sind: • Aktivieren Sie die USB-Boot Support (standardmäßig aktiviert) • Enable External USB-Port (standardmäßig aktiviert) USB PowerShare Dieses Feld konfiguriert das Verhalten der USB PowerShare-Funktion. Diese Option ermöglicht das Aufladen externer Geräte über die in der Systembatterie gespeicherte Energie und den USB PowerShare-Anschluss.
-
Seite 35: Bildschirm Optionen
Bildschirm Optionen Option Beschreibung LCD Brightness Ermöglicht das Einstellen der Bildschirmhelligkeit je nach der Energiequelle (On Battery [Akkubetrieb] und On AC [Betrieb am Stromnetz]). ANMERKUNG: Die Videoeinstellung wird nur angezeigt, wenn im System eine Videokarte installiert ist. Optionen des Bildschirms "Security" (Sicherheit) Option Beschreibung Admin Password... - Seite 36 Option Beschreibung Password Bypass Ermöglicht das Aktivieren oder Deaktivieren der Berechtigungen, die Kennwörter des Systems und der internen Festplatte zu umgehen, wenn diese festgelegt sind. Die Optionen sind: • Deaktiviert • Reboot bypass (Neustart umgehen) Standardeinstellung: Disabled (Deaktiviert) Password Change Ermöglicht das Aktivieren der Deaktivierungsberechtigung bezüglich der System- und Festplattenkennwörter, wenn das Admin-Kennwort festgelegt ist.
-
Seite 37: Optionen Des Bildschirms "Secure Boot" (Sicherer Start)
Option Beschreibung OROM Keyboard Ermöglicht die Festlegung einer Zugriffsoption auf die Option-ROM- Access Konfigurationsbildschirme mithilfe von Hotkeys während des Starts. Die Optionen sind: • Aktivieren • One Time Enable (Einmalig aktivieren) • Disable (Deaktivieren) Standardeinstellung: Enable (Aktivieren) Admin Setup Ermöglicht es, Benutzer vom Aufrufen des Setups abzuhalten, wenn ein Lockout Administratorenkennwort festgelegt worden ist. -
Seite 38: Bildschirmoptionen "Intel Software Guard Erweiterungen
Option Beschreibung • Reset All Keys (Alle Schlüssel zurücksetzen) – Setzt auf Standardeinstellungen zurück. • Delete All Keys (Alle Schlüssel löschen) – Löscht alle Schlüssel. ANMERKUNG: Wenn Sie den Custom Mode (benutzerdefinierter Modus) deaktivieren, werden sämtliche vorgenommenen Änderungen gelöscht und die Schlüssel auf ihre Standardeinstellungen zurückgesetzt. -
Seite 39: Optionen Des Bildschirms "Power Management" (Energieverwaltung)
Option Beschreibung Standardeinstellung: Die Option ist aktiviert. C-States Control Ermöglicht das das Aktivieren oder Deaktivieren der zusätzlichen Prozessor- Ruhezustände. • C-States (C-Zustände) Standardeinstellung: Die Option ist aktiviert. Intel TurboBoost Ermöglicht das Aktivieren oder Deaktivieren des Intel TurboBoost-Modus für den Prozessor. •... - Seite 40 Option Beschreibung ANMERKUNG: Diese Funktion kann nur dann verwendet werden, wenn ein Wechselstrom-Netzadapter angeschlossen ist. Wenn der Netzadapter im Bereitschaftsmodus entfernt wird, deaktiviert das System-Setup-Programm die Energieversorgung aller USB-Anschlüsse, um Energie zu sparen. • Enable USB Wake Support (USB Wake Support aktivieren) Standardeinstellung: Die Option ist deaktiviert.
-
Seite 41: Optionen Des Bildschirms "Post Behavior" (Verhalten Beim Post)
• Standard – Lädt den Akku vollständig mit Standardrate auf. • ExpressCharge (Schnelllademodus) – Der Akku wird innerhalb eines kurzen Zeitraums mit der Dell Technologie zum schnellen Aufladen geladen. Diese Option ist standardmäßig aktiviert. • Primarily AC use (Primäre Wechselstromverwendung) •... - Seite 42 Option Beschreibung • Serial Mouse (Serielle Maus) • PS2 Mouse (PS2-Maus) • Touchpad/PS-2 Mouse (Touchpad/PS2-Maus): Diese Option ist standardmäßig aktiviert. Numlock Enable Ermöglicht die Aktivierung der NumLock-Option beim Start des Computers. Enable Audio (Audio aktivieren) Diese Option ist standardmäßig aktiviert. Fn Key Emulation Ermöglicht die Festlegung der Option, bei der die Taste <Scroll Lock >...
-
Seite 43: Optionen Des Bildschirms "Virtualization Support" (Unterstützung Der Virtualisierung)
Optionen des Bildschirms "Virtualization support" (Unterstützung der Virtualisierung) Option Beschreibung Virtualization Ermöglicht das Aktivieren oder Deaktivieren der Intel Virtualization Technology (Intel-Virtualisierungstechnologie). Enable Intel Virtualization Technology (Intel-Virtualisierungstechnologie aktivieren) (Standard). VT for Direct I/O Aktiviert oder deaktiviert die Nutzung der von der Intel®- Virtualisierungstechnologie für direktes E/A bereitgestellten zusätzlichen Hardwarefunktionen durch den VMM (Virtual Machine Monitor). -
Seite 44: Optionen Des Bildschirms "Maintenance" (Wartung)
Akku vollständig geladen und der Computer an das Stromnetz angeschlossen ist. Starten Sie den Computer neu. Rufen Sie die Website Dell.com/support auf. Geben Sie die Service Tag (Service-Tag-Nummer) oder den Express Service Code (Express- Servicecode) ein und klicken Sie auf Submit (Absenden). -
Seite 45: System- Und Setup-Kennwort
ANMERKUNG: Klicken Sie zur Ermittlung der Service-Tag-Nummer auf Where is my Service Tag?(Wo finde ich die Service-Tag-Nummer?). ANMERKUNG: Wenn Sie die Service-Tag-Nummer nicht finden können, klicken Sie auf Detect My Product (Mein Produkt ermitteln). Fahren Sie mit den auf dem Bildschirm angezeigten Anweisungen fort. -
Seite 46: Zuweisen Eines System- Und Setup-Kennworts
Zuweisen eines System- und Setup-Kennworts Sie können nur dann ein neues System Password (Systemkennwort) und/oder Setup Password (Setup- Kennwort) zuweisen oder ein vorhandenes System Password (Systemkennwort) und/oder Setup Password (Setup-Kennwort) ändern, wenn die Option Password Status (Kennwortstatus) auf Unlocked (Nicht gesperrt) gesetzt ist. Wenn die Option Password Status (Kennwortstatus) auf Locked (Gesperrt) gesetzt ist, kann das Systemkennwort nicht geändert werden. - Seite 47 Der Bildschirm System Security (Systemsicherheit) wird angezeigt. Überprüfen Sie im Bildschirm System Security (Systemsicherheit), dass die Option Password Status (Kennwortstatus) auf Unlocked (Nicht gesperrt) gesetzt ist. Wählen Sie die Option System Password (Systemkennwort) aus, ändern oder löschen Sie das vorhandene Systemkennwort und drücken Sie die Eingabetaste oder Tabulatortaste. Wählen Sie die Option Setup Password (Setup-Kennwort) aus, ändern oder löschen Sie das vorhandene Setup-Kennwort und drücken Sie die <Eingabetaste>...
-
Seite 48: Technische Daten
Technische Daten ANMERKUNG: Die angebotenen Konfigurationen können je nach Region variieren. Um weitere Informationen zur Konfiguration des Computers zu erhalten: • Unter Windows 10 klicken oder tippen Sie auf Start → Einstellungen → System → Info zu. • Unter Windows 8.1 und Windows 8 klicken oder tippen Sie auf Start →... -
Seite 49: Arbeitsspeicher - Technische Daten
Arbeitsspeicher – Technische Daten Funktion Technische Daten Speichersockel zwei SODIMM-Steckplätze Speicherkapazität 4 GB und 8 GB Speichertyp DDR4 SDRAM Geschwindigkeit 2133 MHz Speicher 4 GB (Minimum) Speicher 8 GB (Maximum) Speicherspezifikationen Funktion Technische Daten HDD (Festplatte) Bis zu 1 TB 2,5-Zoll-SSD Bis zu 480 GB SSD M.2 SATA /... -
Seite 50: Grafik - Technische Daten
Grafik – Technische Daten Funktion Technische Daten Auf Systemplatine integriert, hardwarebeschleunigt UMA Controller i3, i5, i7 Intel HD-Grafikkarte 520 (Zwei Kerne) Datenbus Integrierte Videokarte Unterstützung für • 19-poliger HDMI-Anschluss externe Anzeigen • 15-poliger VGA-Anschluss Kamera – Technische Daten Funktion Technische Daten 1366 x 768 Pixel Bildschirmauflösun FHD-... -
Seite 51: Anschlüsse Und Stecker - Technische Daten
Anschlüsse und Stecker – Technische Daten Funktion Technische Daten Audio Kombianschluss für Stereo-Headset/Mikrofon Video • Ein 19-poliger HDMI-Anschluss • 15-poliger VGA-Anschluss Netzwerkadapter ein RJ-45-Anschluss Drei USB 3.0, ein USB 3.0 mit PowerShare Speicherkartenlese Bis zu SD4.0 micro-SIM (uSIM)- Ein extern (optional) Karte Docking-Port Einprozessorsystem... - Seite 52 Funktion Technische Daten Blendfreier FHD- 1366 x 768 Bildschirm ohne Touch-Funktion FHD-Bildschirm 1920 x 1080 mit Touch- Funktion 1366 1388 x 768 Maximale Helligkeit: Blendfreier FHD- 200 cd/qm Bildschirm ohne Touch-Funktion FHD-Bildschirm 270 cd/qm mit Touch- Funktion Bildwiederholfrequ enz: Blendfreier FHD- 60 Hz Bildschirm ohne Touch-Funktion...
-
Seite 53: Tastatur - Technische Daten
Funktion Technische Daten Vertikal – FHD- 80/80 Bildschirm mit Touch-Funktion Vertikal – HD Bildpunktgröße – 0,202 x 0,202 FHD-Bildschirm ohne Touch- Funktion Bildpunktgröße – 0,144 x 0,144 FHD-Bildschirm mit Touch- Funktion Bildpunktgröße – Tastatur – Technische Daten Funktion Technische Daten Anzahl der Tasten •... -
Seite 54: Technische Daten Netzadapter
Funktion Technische Daten Breite 94,80 mm (3,73 Zoll) Gewicht 340 g (0,75 lb) Spannung 7,4 V DC Lebensdauer 300 Entlade-/Ladezyklen Temperaturbereich Betrieb • Laden: 0 °C bis 50 °C • Entladen: 0 °C bis 70 °C • 0 °C bis 35 °C (32 °F bis 95 °F) Nicht in Betrieb -40 °C bis 65 °C (-40 °F bis 149 °F) Knopfzellenbatteri... -
Seite 55: Umgebungsbedingungen
Funktion Technische Daten Breite 310,50 mm (12,22 Zoll) Tiefe 214,50 mm (8,44 Zoll) Gewicht 1,5 kg (3,31 lb) Umgebungsbedingungen Temperatur Technische Daten Betrieb 0° C bis 35 °C (32 °F bis 95 °F) Bei Lagerung -40 °C bis 65 °C (–40 °F bis 149 °F) Relative Technische Daten Luftfeuchtigkeit... -
Seite 56: Diagnostics (Diagnose)
Diagnostics (Diagnose) Führen Sie bei Problemen mit dem Computer die ePSA-Diagnose durch, bevor Sie Dell zwecks technischer Unterstützung kontaktieren. Der Zweck der Diagnose ist es, die Hardware des Computers ohne zusätzliche Ausrüstung und ohne das Risiko von Datenverlust zu testen. Wenn Sie ein Problem nicht selbst beheben können, können Service- und Supportmitarbeiter die Diagnoseergebnisse zur Lösung des... -
Seite 57: Gerätestatusanzeigen
Notieren Sie sich den Fehlercode und wenden Sie sich an Dell. ODER Fahren Sie den Computer herunter. Drücken und halten Sie die Taste <Fn> und den Betriebsschalter gedrückt und lassen Sie beide Tasten anschließend los. Das Fenster ePSA Pre-boot System Assessment (ePSA-Systemtests vor Hochfahren des Computers) wird angezeigt und listet alle im System erkannte Geräte auf. -
Seite 58: Akkustatusanzeigen
Wenn der Computer an den Netzstrom angeschlossen ist, gilt für die Akkustatusanzeige Folgendes: Abwechselnd gelb An Ihren Laptop ist ein nicht zugelassener oder nicht unterstützter Netzadapter und weiß blinkend angeschlossen, der nicht von Dell stammt. Abwechselnd gelb Vorübergehender Akkufehler bei angeschlossenem Netzadapter. blinkend und stetig weiß... -
Seite 59: Kontaktaufnahme Mit Dell
Kontaktinformationen auch auf Ihrer Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell-Produktkatalog finden. Dell stellt verschiedene onlinebasierte und telefonische Support- und Serviceoptionen bereit. Da die Verfügbarkeit dieser Optionen je nach Land und Produkt variiert, stehen einige Services in Ihrer Region möglicherweise nicht zur Verfügung.
