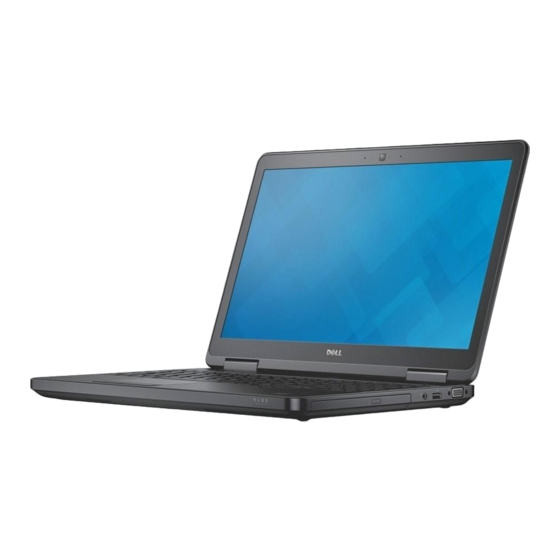

Dell Latitude E5540
Benutzerhandbuch
Vorschriftenmodell: P44G
Vorschriftentyp: P44G001

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell Latitude E5540

Inhaltszusammenfassung für Dell Latitude E5540

  • Seite 1 Dell Latitude E5540 Benutzerhandbuch Vorschriftenmodell: P44G Vorschriftentyp: P44G001...

  • Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen

    WARNUNG: Durch eine WARNUNG werden Sie auf Gefahrenquellen hingewiesen, die materielle Schäden, Verletzungen oder sogar den Tod von Personen zur Folge haben können. Copyright © 2015 Dell Inc. Alle Rechte vorbehalten. Dieses Produkt ist durch US-amerikanische und internationale Urheberrechtsgesetze und nach sonstigen Rechten an geistigem Eigentum geschützt. Dell ™...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis 1 Arbeiten am Computer..................5 ............... 5 Vor der Arbeit an Komponenten im Innern des Computers ......................... 6 Ausschalten des Computers .............7 Nach der Arbeit an Komponenten im Innern des Computers 2 Entfernen und Einbauen von Komponenten...........8 ........................8 Empfohlene Werkzeuge ............................
  • Seite 4 Zuweisen eines System- und Setup-Kennworts ......52 Löschen oder Ändern eines vorhandenen System- und/oder Setup-Kennworts 4 Diagnostics (Diagnose)..................53 Enhanced Pre-boot System Assessment (ePSA, Erweiterte Systemtests vor Hochfahren des ............................53 Computers) ......................... 54 Gerätestatusanzeigen ..........................54 Akkustatusanzeigen 5 Technische Daten....................55 6 Kontaktaufnahme mit Dell................61...

  • Seite 5: Arbeiten Am Computer

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 6: Ausschalten Des Computers

    Um Schäden am Computer zu vermeiden, führen Sie folgende Schritte aus, bevor Sie mit den Arbeiten im Computerinneren beginnen. Stellen Sie sicher, dass die Arbeitsoberfläche eben und sauber ist, damit die Computerabdeckung nicht zerkratzt wird. Schalten Sie den Computer aus (siehe Ausschalten des Computers). Falls der Computer mit einer Dockingstation verbunden (angedockt) ist, etwa der optionalen Media- Base oder dem Slice-Akku, trennen Sie die Verbindung.

  • Seite 7: Nach Der Arbeit An Komponenten Im Innern Des Computers

    Geräte, Karten, Kabel usw. wieder anschließen, bevor Sie den Computer einschalten. VORSICHT: Verwenden Sie ausschließlich Akkus für genau diesen Dell-Computer, um Beschädigungen des Computers zu vermeiden. Verwenden Sie keine Akkus, die für andere Dell- Computer bestimmt sind. Schließen Sie alle externen Geräte an, etwa Port-Replicator, Slice-Akku oder Media-Base, und setzen Sie alle Karten ein, etwa eine ExpressCard.

  • Seite 8: Entfernen Und Einbauen Von Komponenten

    Entfernen und Einbauen von Komponenten Dieser Abschnitt bietet detaillierte Informationen über das Entfernen und Einbauen von Komponenten Ihres Computers. Empfohlene Werkzeuge Für die in diesem Dokument beschriebenen Arbeitsschritte können die folgenden Werkzeuge erforderlich sein: • Kleiner Schlitzschraubenzieher • Kreuzschraubenzieher der Größe 0 •...

  • Seite 9: Entfernen Des Akkus

    Abbildung 2. Innenansicht – Vorderseite E/A-Platine (rechts) Systemplatine Statusanzeigeplatine Lautsprecher ExpressCard-Träger Systemlüfter E/A-Platine (links) Bildschirmbaugruppe Entfernen des Akkus Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. Führen Sie folgende Schritte durch: a. Schieben Sie die Verriegelungen des Akkus in die entriegelte Position. b.

  • Seite 10: Installieren Des Akkus

    Installieren des Akkus Schieben Sie die Akku in den Steckplatz, bis er hörbar einrastet. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Entfernen der SD-Karte Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. Drücken Sie leicht auf die SD-Karte, bis sie aus dem Computer herausspringt.

  • Seite 11: Einsetzen Der Expresscard

    Einsetzen der ExpressCard Schieben Sie die ExpressCard in den entsprechenden Steckplatz, bis sie hörbar einrastet. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Entfernen der Bildschirmblende Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. Entfernen Sie den Akku.

  • Seite 12: Einsetzen Des Bildschirms

    a. Akku b. Bildschirmblende Entfernen Sie die Schrauben, mit denen der Bildschirm befestigt ist, und drehen Sie den Bildschirm Führen Sie folgende Schritte durch: a. Heben Sie das Mylar-Band an und ziehen Sie das LVDS-Kabel (Low Voltage Differential Signaling) von der Rückseite des Bildschirms ab. b.

  • Seite 13: Entfernen Der Kamera

    Entfernen der Kamera Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. Entfernen Sie: a. Akku b. Bildschirmblende Führen Sie folgende Schritte durch: a. Entfernen Sie die Schraube, mit der das Kamera/Mikrofon-Modul befestigt ist. b. Trennen Sie das Kamerakabel. c.

  • Seite 14: Einsetzen Des Tastaturrahmens

    Einsetzen des Tastaturrahmens Richten Sie den Tastaturrahmen an seinem Fach aus. Drücken Sie die Seiten des Tastaturrahmens nach unten, bis er einrastet. Ziehen Sie die Schraube an der Rückseite des Computers fest, um den Tastaturrahmen zu befestigen. Setzen Sie den Akku ein. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.

  • Seite 15: Einsetzen Der Tastatur

    Einsetzen der Tastatur Verbinden Sie das Tastaturkabel mit der Tastatur. Schieben Sie die Tastatur in ihr Fach, bis sich alle Metallklammern in der richtigen Position befinden. Drücken Sie die Tastatur links und rechts nach unten, um sicherzustellen, dass alle Schnappverschlüsse am Computer vollständig eingerastet sind. Bringen Sie die Schrauben wieder an, mit denen die Tastatur an der Handballenstütze befestigt wird.

  • Seite 16: Einsetzen Der Abdeckung An Der Unterseite

    ANMERKUNG: Sie benötigen möglicherweise ein scharfes Werkzeug, um die Bodenabdeckung abzuhebeln. Einsetzen der Abdeckung an der Unterseite Schieben Sie die Bodenabdeckung in den entsprechenden Schlitz, bis sie hörbar einrastet. Ziehen Sie die Schrauben fest, um die Abdeckung an der Unterseite am Computer zu befestigen. Setzen Sie den Akku ein.

  • Seite 17: Einbauen Des Speichermoduls

    Einbauen des Speichermoduls Setzen Sie den Speicher in den Speichersockel ein. Drücken Sie auf die Klammern, um das Speichermodul auf der Systemplatine zu sichern. Bauen Sie folgende Komponenten ein: a. Bodenabdeckung b. Akku Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Entfernen des Festplattenlaufwerks Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers.

  • Seite 18: Einsetzen Des Festplattenlaufwerks

    Einsetzen des Festplattenlaufwerks Platzieren Sie die Festplattenlaufwerkhalterung auf der Festplatte und ziehen Sie die Schrauben fest, mit denen die Festplattenlaufwerkhalterung am Festplattenlaufwerk befestigt wird. Setzen Sie das Festplattenlaufwerk in den entsprechenden Anschluss ein. Bauen Sie folgende Komponenten ein: a. Bodenabdeckung b.

  • Seite 19: Einbauen Des Festplattenträgers

    Einbauen des Festplattenträgers Positionieren Sie den Festplattenträger in dem entsprechenden Platz. Ziehen Sie die Schrauben fest, um den Festplattenträger zu befestigen. Bauen Sie folgende Komponenten ein: a. Festplattenlaufwerk b. Bodenabdeckung c. Akku Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Entfernen des optischen Laufwerks Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers.

  • Seite 20: Einsetzen Des Optischen Laufwerks

    Lösen Sie die Laschen für die Verkleidung des optischen Laufwerks, um die Verkleidung vom optischen Laufwerk zu trennen. Entfernen Sie die Verkleidung des optischen Laufwerks. Einsetzen des optischen Laufwerks Lassen Sie die Laschen an der Verkleidung des optischen Laufwerks einrasten, um die Verkleidung am optischen Laufwerk anzubringen.

  • Seite 21: Einsetzen Der Wlan-Karte

    Einsetzen der WLAN-Karte Setzen Sie die WLAN-Karte in den entsprechenden Anschluss auf der Systemplatine. Verbinden Sie die Antennenkabel mit den entsprechend gekennzeichneten Anschlüssen auf der WLAN-Karte. Ziehen Sie die Schraube fest, um die WLAN-Karte am Computer zu befestigen. Bauen Sie folgende Komponenten ein: a.

  • Seite 22: Einbauen Des Bildschirmscharniers

    a. Akku b. Bodenabdeckung c. Tastaturrahmen d. Tastatur Führen Sie folgende Schritte durch: a. Entfernen Sie die Schrauben, mit denen das Bildschirmscharnier an der Vorder- und Rückseite des Computers befestigt ist. b. Heben Sie das Bildschirmscharnier an und entfernen Sie es aus dem Computer. Einbauen des Bildschirmscharniers Positionieren Sie das Bildschirmscharnier auf dem Computer.

  • Seite 23: Einsetzen Der Handballenstütze

    Entfernen Sie die Schrauben auf der Rückseite des Computers und ziehen Sie folgende Kabel ab: a. Netzanschlusskabel [1] und [2] b. Kabel der Mediensteuerungstasten [1] und [2] c. Touchpadkabel [1] und [2] d. Kabel des Fingerabdruck-Scanners [1] und [2] Führen Sie folgende Schritte durch: a.

  • Seite 24: Entfernen Des Expresscard-Trägers

    a. Bildschirmscharnier b. Festplattenlaufwerk c. Optisches Laufwerk d. Speicher e. Tastatur f. Tastaturrahmen g. Bodenabdeckung h. Akku SD-Karte Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Entfernen des ExpressCard-Trägers Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. Entfernen Sie: a.

  • Seite 25: Einbauen Des Expresscard-Trägers

    Einbauen des ExpressCard-Trägers Bringen Sie den ExpressCard-Träger in seine ursprüngliche Position im Computer und lassen Sie ihn einrasten. Bringen Sie die Schrauben an, mit denen der ExpressCard-Träger an der Systemplatine befestigt wird. Bauen Sie folgende Komponenten ein: a. Handballenstütze b. Bildschirmscharnier c.

  • Seite 26: Einsetzen Des Systemlüfters

    Einsetzen des Systemlüfters Setzen Sie den Systemlüfter in den Computer ein. Verbinden Sie das Systemlüfterkabel mit der Systemplatine. Verbinden Sie das E/A-Platinenkabel mit dem entsprechenden Anschluss. Ziehen Sie die Schrauben fest, um den Systemlüfter am Computer zu befestigen. Bauen Sie folgende Komponenten ein: a.
  • Seite 27 Drehen Sie den Computer um und führen Sie die folgenden Schritte aus: a. Entfernen Sie die Schrauben, mit denen der Anschluss des Bildschirmkabels befestigt ist, und entfernen Sie ihn von der Systemplatine. b. Trennen Sie das Bildschirmkabel und das Kabel der Statusanzeigeplatine von der Systemplatine. Führen Sie folgende Schritte durch: a.

  • Seite 28: Einbauen Der Systemplatine

    Einbauen der Systemplatine Bringen Sie die Systemplatine in ihre ursprüngliche Position am Computer. Setzen Sie die Schrauben ein, mit denen die Systemplatine am Computer befestigt wird, und ziehen Sie sie fest. Verbinden Sie die folgenden Kabel: a. E/A-Platinenkabel b. Kabel der Statusanzeigeplatine Drehen Sie den Computer um und verbinden Sie folgende Kabel: a.

  • Seite 29: Einbauen Des Kühlkörpers

    a. SD-Karte b. Akku c. Bodenabdeckung d. Tastaturrahmen e. Tastatur f. Speicher g. Optisches Laufwerk h. Festplattenlaufwerk WLAN-Karte Bildschirmscharnier k. Handballenstütze Systemlüfter m. ExpressCard-Träger n. Systemplatine Führen Sie folgende Schritte durch: a. Entfernen Sie die Schrauben, mit denen der Kühlkörper befestigt ist. b.

  • Seite 30: Entfernen Der E/A-Platine (Links)

    h. Optisches Laufwerk Speicher Tastatur k. Tastaturrahmen Bodenabdeckung m. Akku n. SD-Karte Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Entfernen der E/A-Platine (links) Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. Entfernen Sie: a.

  • Seite 31: Einsetzen Der E/A-Platine (Links)

    Einsetzen der E/A-Platine (links) Positionieren Sie die E/A-Platine auf dem Computer. Ziehen Sie die Schrauben fest, um die E/A-Platine am Computer zu befestigen. Bauen Sie folgende Komponenten ein: a. Systemplatine b. ExpressCard-Träger c. Systemlüfter d. Handballenstütze e. Bildschirmscharnier f. WLAN-Karte g.

  • Seite 32: Einsetzen Der E/A-Platine (Rechts)

    Einsetzen der E/A-Platine (rechts) Positionieren Sie die E/A-Platine auf dem Computer. Ziehen Sie die Schrauben fest, mit denen die E/A-Platine am Computer befestigt wird. Bauen Sie folgende Komponenten ein: a. Systemplatine b. ExpressCard-Träger c. Systemlüfter d. Handballenstütze e. Bildschirmscharnier f. WLAN-Karte g.

  • Seite 33: Installieren Des Netzanschlusses

    Bildschirmscharnier k. Handballenstütze ExpressCard-Träger m. Systemlüfter n. Systemplatine Führen Sie folgende Schritte durch: a. Entfernen Sie das Netzanschlusskabel aus den Kabelführungskanälen. b. Heben Sie den Netzanschluss an und entfernen Sie ihn aus dem Computer. Installieren des Netzanschlusses Platzieren Sie den Netzanschluss an seinen Platz im Computer. Führen Sie das Netzanschlusskabel durch die Kabelführungen.

  • Seite 34: Einbauen Der Lautsprecher

    a. SD-Speicherkarte b. Akku c. Bodenabdeckung d. Tastaturrahmen e. Tastatur f. Speicher g. Optisches Laufwerk h. Festplattenlaufwerk WLAN-Karte Bildschirmscharnier k. Handballenstütze Systemlüfter m. ExpressCard-Träger n. Systemplatine Führen Sie folgende Schritte durch: a. Entfernen Sie das Lautsprecherkabel aus den Kabelführungskanälen. b. Entfernen Sie die Schrauben, mit denen die Lautsprecher am Computer befestigt sind. c.

  • Seite 35: Entfernen Der Statusanzeigeplatine

    k. Tastaturrahmen Bodenabdeckung m. Akku n. SD-Karte Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Entfernen der Statusanzeigeplatine Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. Entfernen Sie: a.

  • Seite 36: Einbauen Der Statusanzeigeplatine

    Einbauen der Statusanzeigeplatine Positionieren Sie die Statusanzeigeplatine auf ihrem Platz auf dem Computer. Verbinden Sie das Kabel der Statusanzeigeplatine mit dem entsprechenden Anschluss. Ziehen Sie die Schraube fest, um die Statusanzeigeplatine am Computer zu befestigen. Positionieren Sie die LED-Abdeckung auf der Statusanzeigeplatine. Bauen Sie folgende Komponenten ein: a.

  • Seite 37: System-Setup

    Verwaltung der Computersicherheit Startreihenfolge Mit der Startreihenfolge können Sie die vom System-Setup festgelegte Startgerätreihenfolge umgehen und direkt ein bestimmtes Gerät (z.B.: optisches Laufwerk oder Festplatte) starten. Wenn das Dell-Logo während des Einschalt-Selbsttests (Power-on Self Test, POST) angezeigt wird, können Sie: •...

  • Seite 38: System-Setup-Optionen

    Tabelle 1. Navigationstasten Tasten Navigation Pfeil nach oben Zurück zum vorherigen Feld Pfeil nach unten Weiter zum nächsten Feld <Eingabetaste> Ermöglicht die Eingabe eines Wertes im ausgewählten Feld (falls zutreffend) oder das Verfolgen des Links in dem Feld. <Leertaste> Öffnet oder schließt gegebenenfalls eine Dropdown-Liste. <Tabulatortaste>...
  • Seite 39 Option Beschreibung Version, Grafikspeicher, Bedienfeldtyp, Systemeigene Auflösung, Audio-Controller, Wi-Fi-Gerät, WiGig-Gerät, Mobiltelefon, Bluetooth-Gerät). Battery Zeigt den Akkustatus und den mit dem Computer verbundenen Netzteiltyp an Information Boot Sequence Boot Sequence Bietet Ihnen Möglichkeit, die Reihenfolge, in der der Computer ein Betriebssystem zu finden versucht, festzulegen.
  • Seite 40 Option Beschreibung • Serial Port Ermöglicht die Konfiguration der integrierten seriellen Anschlusses. Die Optionen sind: • Disabled (Deaktiviert) • COM1: Diese Option ist standardmäßig aktiviert. • COM2 • COM3 • COM4 SATA Operation Ermöglicht die Konfiguration des integrierten SATA-Festplatten- Controllers. Die Optionen sind: •...
  • Seite 41 Option Beschreibung Audio Dieses Feld aktiviert oder deaktiviert den integrierten Audio-Controller. Standardmäßig ist die Option Enable Audio (Audio aktivieren) ausgewählt. Keyboard Illumination In diesem Feld kann die Betriebsart der Tastaturbeleuchtung ausgewählt werden. Die Helligkeit der Tastaturbeleuchtung lässt sich zwischen 25 % und 100 % einstellen.
  • Seite 42 Option Beschreibung ANMERKUNG: Sie müssen das Administratorkennwort festlegen, bevor Sie das Systemkennwort oder das Festplattenkennwort festlegen. Durch das Löschen des Administratorkennworts werden das Systemkennwort und das Festplattenkennwort automatisch gelöscht. ANMERKUNG: Erfolgreiche Kennwortänderungen werden sofort wirksam. Standardeinstellung: Not set (Nicht eingestellt) System Password Ermöglicht das Einrichten, Ändern oder Löschen des Systemkennworts.
  • Seite 43 Option Beschreibung Standardeinstellung: Allow Non-Admin Password Changes (Änderungen an anderen Kennwörtern als dem Admin-Kennwort zulassen) ist ausgewählt. Non-Admin Setup Changes Ermöglicht es festzulegen, ob Änderungen an den Setup-Optionen gestattet sind, wenn ein Administratorkennwort festgelegt ist. Falls deaktiviert, sind die Setup-Optionen durch das Administratorkennwort gesperrt.
  • Seite 44 Option Beschreibung • Enable (Aktivieren) Expert Key Management Ermöglicht das Ändern der Sicherheitsschlüssel-Datenbanken nur dann, wenn sich das System im benutzerdefinierten Modus befindet. Die Option Benutzerdefinierten Modus aktivieren ist standardmäßig deaktiviert. Die Optionen sind: • • • • Wenn der benutzerdefinierte Modus aktiviert ist, werden die entsprechenden Optionen für PK, KEK, db und dbx angezeigt.
  • Seite 45 Option Beschreibung C States Control Ermöglicht die Aktivierung oder Deaktivierung der zusätzlichen Prozessor-Ruhezustände. Standardeinstellung: Die C-States-Option ist aktiviert. Intel TurboBoost Ermöglicht das Aktivieren oder Deaktivieren des Intel TurboBoost-Modus für den Prozessor. Standardeinstellung: Enable Intel TurboBoost (Intel TurboBoost aktivieren) Hyper-Thread Control Ermöglicht das Aktivieren oder Deaktivieren von HyperThreading im Prozessor.
  • Seite 46 Option Beschreibung Wireless Radio Control Ermöglicht die Aktivierung oder Deaktivierung der Funktion, die automatisch zwischen kabelgebundenen und Wireless-Netzwerken wechselt, ohne von einer physischen Verbindung abhängig zu sein. • Control WLAN Radio (WLAN-Steuerung) • Control WWAN Radio (WWAN-Steuerung) • Control WLAN Radio (WLAN-Steuerung) oder Control WWAN Radio (WWAN-Steuerung) ist nicht aktiviert (Standardeinstellung).
  • Seite 47 Fn Key Only (Nur Fn-Taste): Diese Option ist standardmäßig aktiviert. • By Numlock (Durch Num-Sperre) ANMERKUNG: Die Option „Keyboard (Embedded)“ (Tastatur (Integriert)) wird für das Latitude E5540 nicht unterstützt. Mouse/Touchpad Ermöglicht es festzulegen, wie ein System Eingaben über Maus und Touchpad verarbeitet. Die Optionen sind: •...
  • Seite 48 Option Beschreibung Fn Key Emulation Ermöglicht die Festlegung der Option, bei der die Taste <Scroll Lock > verwendet wird, um die Tastenfunktion <Fn> zu simulieren. Enable Fn Key Emulation (Emulation für die Taste <Fn> aktivieren) (Standardeinstellung) Mebx Hotkey Ermöglicht das Festlegen, ob die Funktion „MEBx-Hotkey“ aktiviert werden soll, wenn das System startet.
  • Seite 49 Tabelle 11. Wireless Option Beschreibung Wireless Switch Ermöglicht die Einstellung der Wireless-Geräte), die über den Wireless- Schalter gesteuert werden können. Die Optionen sind: • WWAN Latitude E5440 • WLAN • WiGig • Bluetooth Alle Optionen sind standardmäßig aktiviert. • WLAN Latitude E5540 •...

  • Seite 50: Aktualisieren Des Bios

    Akku vollständig geladen und der Computer an das Stromnetz angeschlossen ist. Starten Sie den Computer neu. Rufen Sie die Website dell.com/support auf. Geben Sie die Service Tag (Service-Tag-Nummer) oder den Express Service Code (Express- Servicecode) ein und klicken Sie auf Submit (Absenden).

  • Seite 51: Zuweisen Eines System- Und Setup-Kennworts

    Kennworttyp Beschreibung Setup password Dies ist das Kennwort, das Sie für den Zugriff auf und Änderungen an den BIOS- (Setup-Kennwort) Einstellungen des Computers eingeben müssen. VORSICHT: Die Kennwortfunktionen bieten einen gewissen Schutz für die auf dem System gespeicherten Daten. VORSICHT: Wenn Ihr Computer nicht gesperrt und unbeaufsichtigt ist, kann jede Person auf die auf dem System gespeicherten Daten zugreifen.

  • Seite 52: Löschen Oder Ändern Eines Vorhandenen System- Und/Oder Setup-Kennworts

    Löschen oder Ändern eines vorhandenen System- und/oder Setup- Kennworts Stellen Sie sicher, dass der Password Status Kennwortstatus) (im System-Setup) auf Unlocked (Nicht gesperrt) gesetzt ist, bevorSie versuchen, das vorhandende System- und/oder -Kennwort zu löschen oder zu ändern. Sie können ein vorhandenes System-oder Setup-Kennwort nicht löschen oder ändern, wenn der Password Status (Kennwortstatus) auf Locked (Gesperrt) gesetzt ist.

  • Seite 53: Diagnostics (Diagnose)

    Diagnostics (Diagnose) Führen Sie bei Problemen mit dem Computer die ePSA-Diagnose durch, bevor Sie Dell zwecks technischer Unterstützung kontaktieren. Der Zweck der Diagnose ist es, die Hardware des Computers ohne zusätzliche Ausrüstung und ohne das Risiko von Datenverlust zu testen. Wenn Sie ein Problem nicht selbst beheben können, können Service- und Supportmitarbeiter die Diagnoseergebnisse zur Lösung des...

  • Seite 54: Gerätestatusanzeigen

    Wenn der Computer über eine Steckdose an das Stromnetz angeschlossen ist, gilt für die Akkustatusanzeige Folgendes: Abwechselnd An Ihren Laptop ist ein nicht zugelassener oder nicht unterstützter Netzadapter, der gelb und weiß nicht von Dell stammt, angeschlossen. blinkend Abwechselnd Vorübergehender Akkufehler bei angeschlossenem Netzadapter. gelb blinkend und stetig weiß...

  • Seite 55: Technische Daten

    Technische Daten ANMERKUNG: Die angebotenen Konfigurationen können je nach Region variieren. Um weitere Informationen zur Konfiguration des Computers zu erhalten, klicken Sie auf Start (Startsymbol) → Help and Support (Hilfe und Support) und wählen Sie dann die Option zur Anzeige der Informationen über Ihren Computer aus.
  • Seite 56 Mit ExpressCard-E/A und separater Keine mSATA-Unterstützung auf Latitude E5440 und Grafikkonfiguration Latitude E5540 Für andere Konfigurationen mSATA-Unterstützung sowohl auf Latitude E5440 als auch auf Latitude E5540 • mSATA- und WWAN-Unterstützung auf Latitude Ohne ExpressCard-E/A auf separater E5440 Grafikkarte und alle UMA- •...
  • Seite 57 Ein 4-poliger USB 2.0-konformer Anschluss (E5440) USB 2.0 • Zwei 4-polige USB 2.0-konforme Anschlüsse (E5540) ANMERKUNG: Der USB 2.0-Anschluss an der Rückseite des Latitude E5540-Computers wird deaktiviert, wenn der Latitude E5540-Computer an eine Docking-Station angeschlossen wird. USB 3.0 Zwei USB 3.0-konforme Anschlüsse Speicherkartenleser Ein 8-in-1-Speicherkartenleser...

  • Seite 58: Funktion

    Funktion Technische Daten Maximale Helligkeit 200 cd/qm Latitude E5540: Höhe 210 mm (8,26 Zoll) Breite 360 mm (14,17 Zoll) Diagonale 394,24 mm (15,60 Zoll) Aktiver Bereich (X/Y) 344,23 mm x 193,54 mm • 1366 x 768 Pixel Maximale Auflösung •...
  • Seite 59 ANMERKUNG: Der Akkusatz kann außerdem Lagertemperaturen zwischen –20 °C und +60 °C ohne Leistungsbeeinträchtigung standhalten. Knopfzellenbatterie 3-V-Lithium-Knopfzelle (CR2032) Tabelle 26. Netzadapter Funktion Latitude E5440 Latitude E5540 65 W 90-W-Adapter Eingangsspannung 100-240 V Wechselspannung 100-240 V Wechselspannung Eingangsstrom (maximal) 1,7 A...

  • Seite 60: Abmessungen Und Gewicht

    Funktion Latitude E5440 Latitude E5540 Eingangsfrequenz 50 bis 60 Hz 50 bis 60 Hz Ausgangsleistung 65 W 90 W Ausgangsstrom 3,34 A (konstante Stromabgabe) 4,62 A (konstante Stromabgabe) Ausgangsnennspannung 19,5 +/– 1,0 V Gleichspannung 19,5 +/– 1,0 V Gleichspannung Temperaturbereich: Betrieb 0°C bis 40°C (32°F bis 104°F)

  • Seite 61: Kontaktaufnahme Mit Dell

    Kontaktinformationen auch auf Ihrer Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell-Produktkatalog finden. Dell stellt verschiedene onlinebasierte und telefonische Support- und Serviceoptionen bereit. Da die Verfügbarkeit dieser Optionen je nach Land und Produkt variiert, stehen einige Services in Ihrer Region möglicherweise nicht zur Verfügung.
