5 | Montage / Installation
1
2
3
4
5
6
7
8
9
A
30 / 48
Für Hydrauliköle auf Mineralölbasis lässt sich der Druckverlust
näherungsweise wie folgt berechnen:

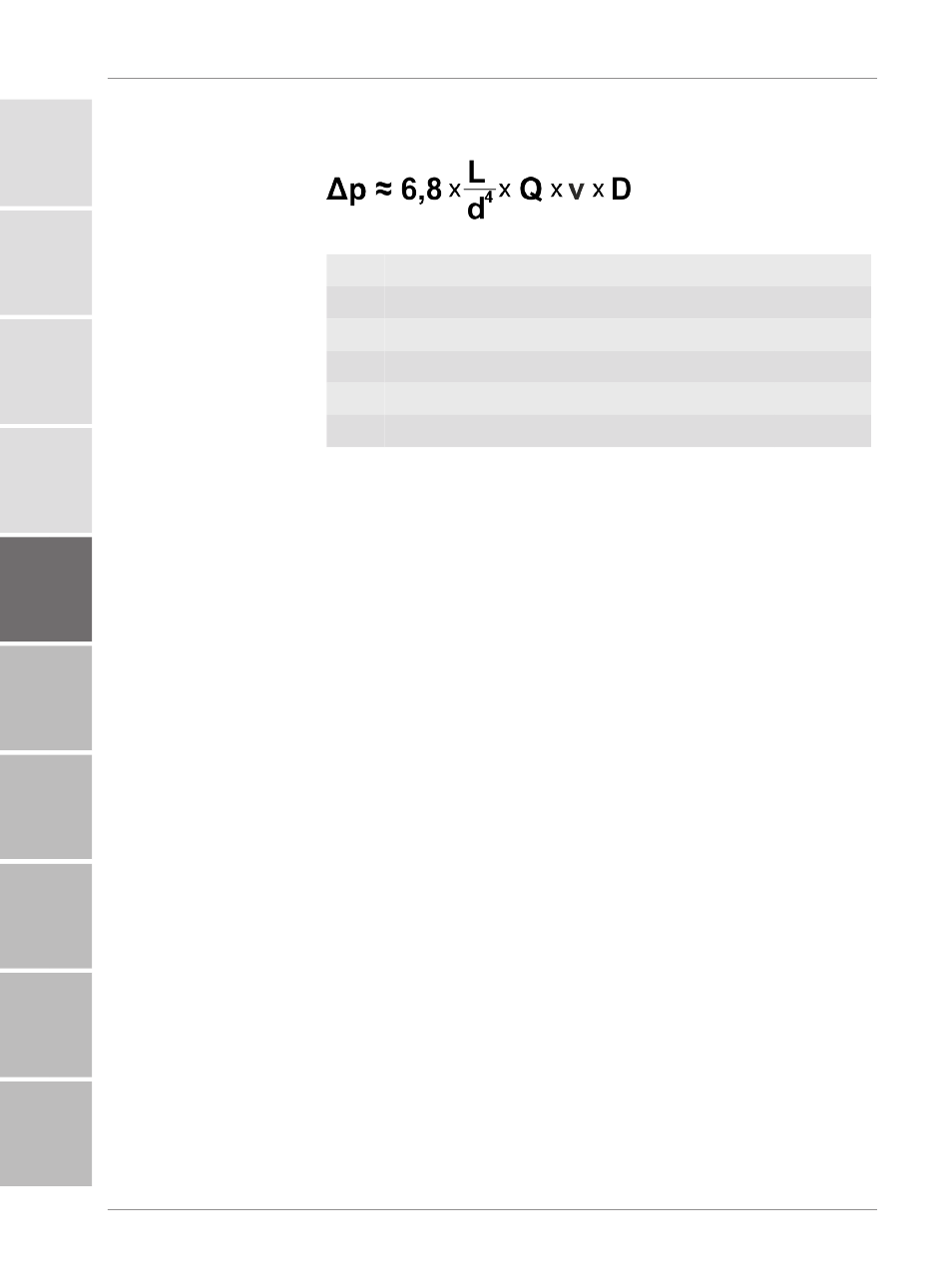

Abb. 8: Druckverlustformel
Δp Druckdifferenz
L Leitungslänge
d Leitungsinnendurchmesser
Q Volumenstrom
ν Kinematische Viskosität
D Dichte
Die Dichte von Hydrauliköl auf Basis von Mineralöl beträgt
≈ 0,9 kg/dm³.
Diese Formel gilt für gerade Rohrleitungen. Beachten Sie spe-
ziell für den saugseitigen Anschluss, dass zusätzliche Ver-
schraubungen und Rohrbögen die Druckdifferenz erhöhen.
Beachten Sie beim hydraulischen Anschluss folgende Punkte:
– Halten Sie die Höhendifferenz des Produkts zum Ölniveau
im Reservoir so gering wie möglich.
– Verwenden Sie einen Saugschlauch, der für einen Unter-
druck von ≥ -0,5 bar (z. B. -1 bar) geeignet ist.
– Vermeiden Sie Verengungen in den Anschlussleitungen.
Dadurch wird die Leistung vermindert und die Kavitations-
gefahr erhöht.
– Beachten Sie, dass die Nennweite der Anschlussleitung
dem Querschnitt des Anschlussgewindes entspricht.
– Achten Sie darauf, dass durch die Anschlussleitungen
(saug- / druckseitig) keine Spannungen sowie Schwingun-
gen auf das Produkt übertragen werden. Falls erforderlich
verwenden Sie Schläuche oder Kompensatoren.
5.1.2 Verschmutzungsanzeige installieren
Die Verschmutzungsanzeige gibt den Differenzdruck optisch
und/oder elektrisch als Signal aus. Dieses optische / elektri-
sche Signal ist Indikator für den Zustand der Koaleszier- / Se-
HYDAC FILTER SYSTEMS GMBH
[bar]
[m]
[mm]
[l/min]
[mm²/s]
[kg/dm³]
MoWa MVH-C-240 4665006 de print
