Montage
14
3.3.2 Projektierungshinweise

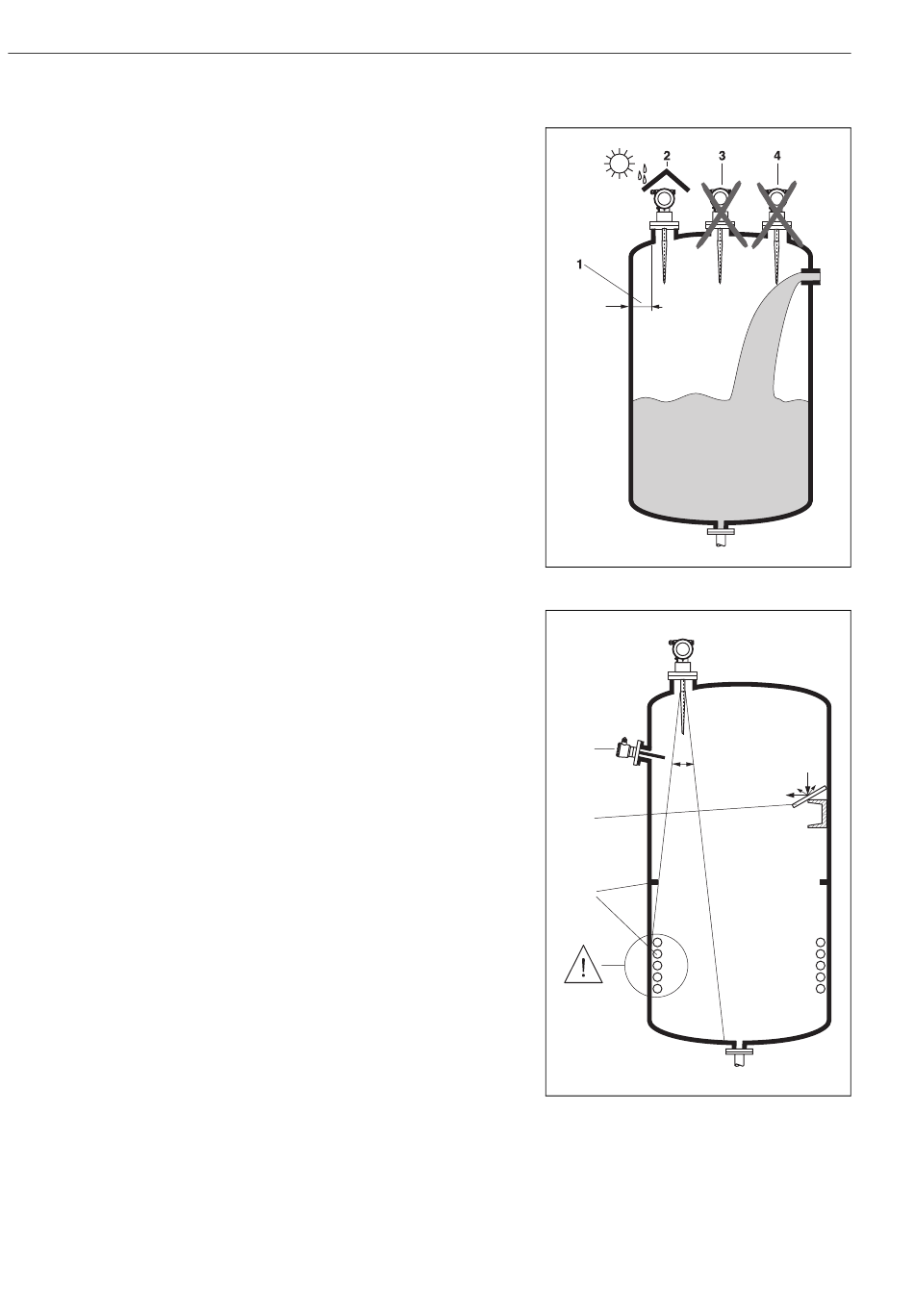

Einbaulage
• Empfohlener Abstand (1) Wand-
Stutzenaußenkante: ~1/6 des Behälter-
durchmessers. Das Geräte sollte aber auf kei-
nen Fall näher als 30 cm zur Tankwand mon-
tiert werden.
• Nicht mittig (3), da Interferenzen zu Signal-
verlust führen können.
• Nicht über dem Befüllstrom (4).
• Der Einsatz einer Wetterschutzhaube (2) wird
empfohlen, um den Messumformer gegen
direkte Sonneneinstrahlung oder Regen zu
schützen. Die Montage und Demontage
erfolgt einfach durch eine Spannschelle
(s. Kap. 8 auf Seite 73).
Behältereinbauten
• Vermeiden Sie, dass sich Einbauten (1) wie
Grenzschalter, Temperatursensoren usw.
innerhalb des Strahlenkegels befinden (siehe
"Abstrahlwinkel" auf Seite 16).
• Symmetrisch angeordnete Einbauten (2) wie
z.B. Vakuumringe, Heizschlangen, Strö-
mungsbrecher etc. können die Messung
beeinträchtigen.
Optimierungsmöglichkeiten
• Antennengröße: je größer die Antenne, desto
kleiner der Abstrahlwinkel und umso weniger
Störechos.
• Störechoausblendung: durch die elektroni-
sche Ausblendung von Störechos kann die
Messung optimiert werden.
• Ausrichtung der Antenne: siehe "Optimale
Einbauposition".
• Schwallrohr: zur Vermeidung von Störein-
flüssen kann immer ein Schwallrohr bzw.
eine Rohrantenne verwendet werden.
• Schräg angebaute, metallische Blenden (3)
streuen die Radarsignale und können so
Störechos vermindern.
Für weitere Informationen wenden Sie sich bitte
an Endress+Hauser.
Micropilot M FMR231 mit FOUNDATION Fieldbus
1
a
3
2
L00-FMR2xxxx-17-00-00-xx-006
L00-FMR2xxxx-17-00-00-xx-007
