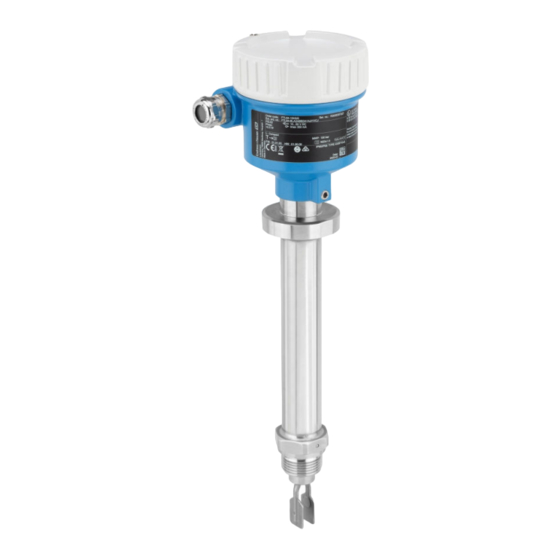

Endress+Hauser Liquiphant FTL64 Kurzanleitung

Endress+Hauser Liquiphant FTL64 Kurzanleitung

Vibronik grenzschalter für flüssigkeiten in hochtemperaturanwendungen
Vorschau ausblenden Andere Handbücher für Liquiphant FTL64:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

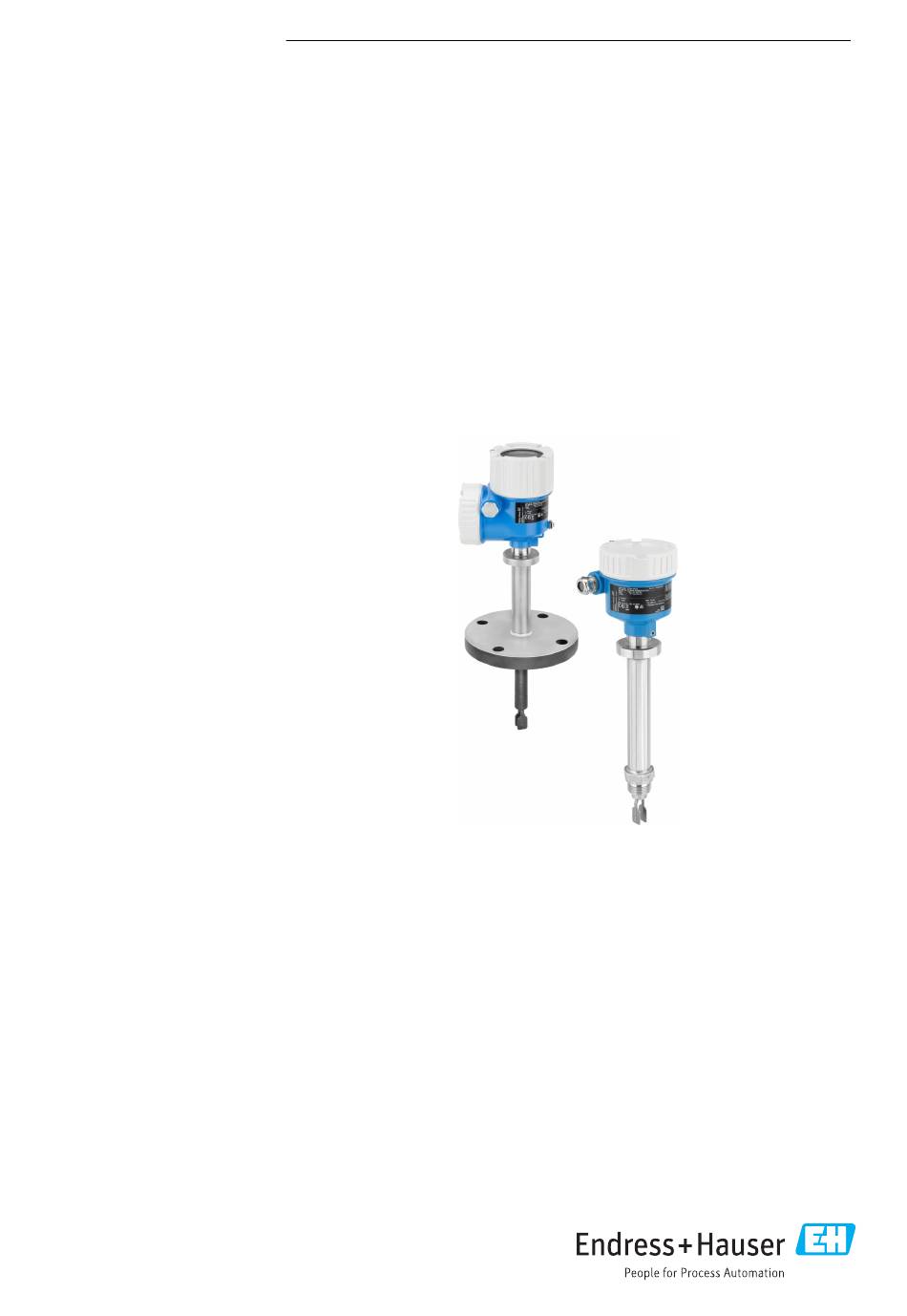

KA01480F/00/DE/02.22-00
71566222
2022-04-05
Products
Kurzanleitung
Liquiphant FTL64
Vibronik
Grenzschalter für Flüssigkeiten in Hochtemperatur-
Anwendungen
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die
zugehörige Betriebsanleitung.
Ausführliche Informationen zu dem Gerät entnehmen Sie der
Betriebsanleitung und den weiteren Dokumentationen:
Für alle Geräteausführungen verfügbar über:
• Internet:
www.endress.com/deviceviewer
• Smartphone/Tablet: Endress+Hauser Operations App
Solutions
Services

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser Liquiphant FTL64

Inhaltszusammenfassung für Endress+Hauser Liquiphant FTL64

  • Seite 1 Grenzschalter für Flüssigkeiten in Hochtemperatur- Anwendungen Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zugehörige Betriebsanleitung. Ausführliche Informationen zu dem Gerät entnehmen Sie der Betriebsanleitung und den weiteren Dokumentationen: Für alle Geräteausführungen verfügbar über: • Internet: www.endress.com/deviceviewer • Smartphone/Tablet: Endress+Hauser Operations App...

  • Seite 2: Zugehörige Dokumentation

    Zugehörige Dokumentation Liquiphant FTL64 Zugehörige Dokumentation Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Hinweise zum Dokument Symbole 2.1.1 Sicherheitssymbole GEFAHR Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermie- den wird, zu Tod oder schwerer Körperverletzung führen wird.
  • Seite 3 Liquiphant FTL64 Hinweise zum Dokument Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermie- den wird, zu Tod oder schwerer Körperverletzung führen kann. VORSICHT Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermie- den wird, zu leichter oder mittelschwerer Körperverletzung führen kann.

  • Seite 4: Grundlegende Sicherheitshinweise

    Grundlegende Sicherheitshinweise Liquiphant FTL64 Grundlegende Sicherheitshinweise Anforderungen an das Personal Das Personal muss für seine Tätigkeiten, z. B. Inbetriebnahme oder Wartung, folgende Bedin- gungen erfüllen: ‣ Ausgebildetes Fachpersonal verfügt über Qualifikation, die der Funktion und Tätigkeit ent- spricht ‣ Vom Anlagenbetreiber autorisiert sein ‣...

  • Seite 5: Produktsicherheit

    Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Es erfüllt die allgemeinen Sicherheitsanforderungen und gesetzlichen Anforderungen. Zudem ist es konform zu den EU-Richtlinien, die in der gerätespezifischen EU-Konformitätserklärung aufgelistet sind. Mit der Anbringung des CE-Zeichens bestätigt Endress+Hauser diesen Sach- verhalt. Warenannahme und Produktidentifizierung Warenannahme Bei Warenannahme prüfen:...

  • Seite 6: Produktidentifizierung

    • Seriennummer von Typenschildern in W@M Device Viewer eingeben www.endress.com/deviceviewer. Alle Angaben zum Gerät und eine Übersicht zum Umfang der mitgelieferten Technischen Dokumentation werden angezeigt. • Seriennummer vom Typenschild in die Endress+Hauser Operations App eingeben oder mit der Endress+Hauser Operations App den 2-D-Matrixcode auf dem Typenschild scannen 4.2.1 Elektronikeinsatz Elektronikeinsatz über den Bestellcode auf dem Typenschild identifizieren.

  • Seite 7: Montagebedingungen

    Liquiphant FTL64 Montage A0042329  1 Einbaubeispiele für Behälter, Tank oder Rohr Behälterisolation (Beispiel mit Temperaturdistanzstück) Zur Vermeidung der Erwärmung der Elektronik durch Wärmestrahlung oder Konvektion ist bei hohen Prozesstemperaturen das Gerät in eine Behälterisolation mit einzubeziehen. Montagebedingungen HINWEIS Kratzer oder Schlageinwirkungen führen zur Beschädigung der beschichteten Oberfläche des Geräts.
  • Seite 8 Montage Liquiphant FTL64 A0044069  2 Typische Schaltpunkte. Maßeinheit mm (in) Einbau von oben Einbau von unten Einbau von der Seite Schaltpunkt 5.1.2 Viskosität berücksichtigen Viskositätswerte • Geringe Viskosität: < 2 000 mPa⋅s • Hohe Viskosität: > 2 000 … 10 000 mPa⋅s Geringe Viskosität...
  • Seite 9 Liquiphant FTL64 Montage Hohe Viskosität HINWEIS Hochviskose Flüssigkeiten können Schaltverzögerungen verursachen. ‣ Sicherstellen, dass die Flüssigkeit von der Schwinggabel leicht abfließt. ‣ Stutzen entgraten. Die Schwinggabel muss sich außerhalb des Einbaustutzens befinden! > 40 (1.57) A0042335  4 Einbaubeispiel für Flüssigkeit mit hoher Viskosität. Maßeinheit mm (in) 5.1.3...
  • Seite 10 Montage Liquiphant FTL64 5.1.4 Abstand berücksichtigen A0042340  6 Abstand außerhalb des Tanks berücksichtigen 5.1.5 Gerät abstützen HINWEIS Stöße und Vibrationen können durch unsachgemäßes Abstützen zu Beschädigungen der beschichteten Oberfläche führen. ‣ Nur geeignete Abstützungen verwenden. Bei starker dynamischer Belastung das Gerät abstützen. Maximale seitliche Belastbarkeit der Rohrverlängerungen und Sensoren: 75 Nm (55 lbf ft).

  • Seite 11: Gerät Montieren

    Liquiphant FTL64 Montage A0042356  7 Beispiele für Abstützung bei dynamischer Belastung Gerät montieren 5.2.1 Benötigtes Werkzeug • Gabelschlüssel für Sensormontage • Innensechskant-Schlüssel für Feststellschraube Gehäuse 5.2.2 Einbau Schwinggabel mithilfe der Markierung ausrichten Markierungen können sein: • Materialangabe, Gewindebezeichnung oder Kreis auf der Sechskantmutter •...
  • Seite 12 Montage Liquiphant FTL64 A0042348  8 Markierungen für die Ausrichtung der Schwinggabel In Rohrleitungen einbauen • Strömungsgeschwindigkeit bis 5 m/s bei Viskosität 1 mPa⋅s und Dichte 1 g/cm (SGU). Bei anderen Prozessstoffbedingungen Funktion testen. • Wenn die Schwinggabel korrekt ausgerichtet ist und die Markierung in Fließrichtung zeigt, wird die Strömung nicht wesentlich behindert.
  • Seite 13 Liquiphant FTL64 Montage A0042423  10 Gerät einschrauben Kabeleinführung ausrichten 4 3.5 Nm A0042355  11 Gehäuse mit außenliegender Feststellschraube und Abtropfschlaufe Im Auslieferungszustand ist die Feststellschraube nicht angezogen. Außenliegende Feststellschraube lösen (maximal 1,5 Umdrehungen). Gehäuse drehen, Kabeleinführung ausrichten.  Feuchtigkeit im Gehäuse vermeiden, Schlaufe zum Abtropfen lassen.

  • Seite 14: Elektrischer Anschluss

    Elektrischer Anschluss Liquiphant FTL64 Außenliegende Feststellschraube festdrehen. Elektrischer Anschluss Benötigtes Werkzeug • Schraubendreher für elektrischen Anschluss • Innensechskant-Schlüssel für Schraube der Deckelsicherung Anschlussbedingungen 6.2.1 Deckel mit Sicherungsschraube Bei Geräten für den Einsatz im Ex-Bereich mit bestimmter Zündschutzart ist der Deckel durch eine Sicherungsschraube verriegelt.

  • Seite 15: Gerät Anschließen

    Liquiphant FTL64 Elektrischer Anschluss Gerät anschließen Gehäusegewinde Die Gewinde des Elektronik- und Anschlussraums sind mit einem Gleitlack beschichtet. Zusätzliche Schmierung vermeiden. 6.3.1 2-Leiter AC (Elektronikeinsatz FEL61) • Zweileiter-Wechselstromausführung • Schalten der Last über einen elektronischen Schalter direkt im Versorgungsstromkreis; immer in Reihe mit einer Last anschließen •...
  • Seite 16 Elektrischer Anschluss Liquiphant FTL64 U 19...253 V AC I max: 350 mA >0,7 >0,5 L1 N A0036060  13 2-Leiter AC, Elektronikeinsatz FEL61 Endress+Hauser...
  • Seite 17 Liquiphant FTL64 Elektrischer Anschluss Verhalten Schaltausgang und Signalisierung ΔU <3.8 mA ΔU <3.8 mA <3.8 mA A0031901  14 Verhalten Schaltausgang und Signalisierung, Elektronikeinsatz FEL61 MAX DIP-Schalter, MAX-Sicherheit einstellen MIN DIP-Schalter, MIN-Sicherheit einstellen LED rot für Warnung oder Alarm LED gelb Schaltzustand GN LED grün Betriebszustand, Gerät ein...
  • Seite 18 Elektrischer Anschluss Liquiphant FTL64 Auswahlhilfe für Relais 207 230 253 A0042052  15 Empfohlene minimale Halteleistung/Bemessungsleistung der Last Halteleistung/Bemessungsleistung in [VA] Betriebsspannung in [V] AC-Betrieb • Betriebsspannung: 24 V, 50 Hz/60 Hz • Halteleistung/Bemessungsleistung: > 0,5 VA, < 8,4 VA •...
  • Seite 19 Liquiphant FTL64 Elektrischer Anschluss Versorgungsspannung WARNUNG Nichteinhaltung von vorgeschriebenem Netzgerät. Lebensgefahr durch elektrischen Schlag! ‣ Der FEL62 darf nur von Versorgungsgeräten mit einer sicheren galvanischen Trennung gespeist werden, gemäß IEC 61010-1. U = 10 … 55 V Gemäß IEC/EN61010-1 beachten: Für das Gerät einen geeigneten Trennschalter vorse- hen und den Strom auf 500 mA begrenzen, z. B.
  • Seite 20 Elektrischer Anschluss Liquiphant FTL64 Klemmenbelegung U = 10...55 V DC 350 mA I max: 350 mA 55 V >0,7 >0,5 0.5 A L+ L- A0036061  16 3-Leiter DC-PNP, Elektronikeinsatz FEL62 Anschlussverdrahtung mit Klemmen Anschlussverdrahtung mit M12 Stecker im Gehäuse gemäß Standard EN61131-2...
  • Seite 21 Liquiphant FTL64 Elektrischer Anschluss Verhalten Schaltausgang und Signalisierung (L–) ΔU <100 µA (L–) (L–) ΔU <100 µA (L–) <100 µA (L–) A0033508  17 Verhalten Schaltausgang und Signalisierung, Elektronikeinsatz FEL62 MAX DIP-Schalter, MAX-Sicherheit einstellen MIN DIP-Schalter, MIN-Sicherheit einstellen LED rot für Warnung oder Alarm LED gelb Schaltzustand GN LED grün Betriebszustand, Gerät ein...
  • Seite 22 Elektrischer Anschluss Liquiphant FTL64 Versorgungsspannung U = 19 … 253 V , 50 Hz/60 Hz / 19 … 55 V Gemäß IEC/EN61010-1 beachten: Für das Gerät einen geeigneten Trennschalter vorse- hen und den Strom auf 500 mA begrenzen, z. B. durch Einbauen einer 0,5 A-Sicherung (träge) in den Versorgungsstromkreis.
  • Seite 23 Liquiphant FTL64 Elektrischer Anschluss Klemmenbelegung >0,7 U = 19...55 V DC >0,5 U 19...253 V AC 0.5 A A0036062  18 Allstromanschluss mit Relaisausgang, Elektronikeinsatz FEL64 Im gebrückten Zustand arbeitet der Relaisausgang in Form einer NPN-Logik Anschließbare Last Endress+Hauser...
  • Seite 24 Elektrischer Anschluss Liquiphant FTL64 Verhalten Schaltausgang und Signalisierung A0033513  19 Verhalten Schaltausgang und Signalisierung, Elektronikeinsatz FEL64 MAX DIP-Schalter, MAX-Sicherheit einstellen MIN DIP-Schalter, MIN-Sicherheit einstellen LED rot für Alarm LED gelb Schaltzustand GN LED grün Betriebszustand, Gerät ein 6.3.4 Gleichstromanschluss Relaisausgang (Elektronikeinsatz FEL64 DC) •...
  • Seite 25 Liquiphant FTL64 Elektrischer Anschluss Anschließbare Last Lasten über 2 potentialfreie Umschaltkontakte geschaltet (DPDT) • I ≤ 6 A (Ex de 4 A), U~ ≤ AC 253 V; P~ ≤ 1 500 VA, cos φ = 1, P~ ≤ 750 VA, cos φ > 0,7 • I ≤ 6 A (Ex de 4 A) bis DC 30 V, I DC ≤ 0,2 A bis 125 V Nach IEC 61010 gilt: Summe der Spannungen von Relaisausgängen und Hilfsenergie ≤...
  • Seite 26 LED gelb Schaltzustand GN LED grün Betriebszustand, Gerät ein 6.3.5 Ausgang PFM (Elektronikeinsatz FEL67) • Zum Anschluss an Endress+Hauser-Schaltgeräte Nivotester FTL325P und FTL375P • PFM-Signal-Übertragung; Pulse Frequenz Modulation, dem Versorgungsgrundstrom auf der Zweidrahtleitung überlagert • Funktionsprüfung ohne Füllstandsänderung: • Mit dem Prüftaster auf dem Elektronikeinsatz kann ein Funktionstest des Geräts durch- geführt werden.
  • Seite 27 Liquiphant FTL64 Elektrischer Anschluss Leistungsaufnahme P ≤ 150 mW mit Nivotester FTL325P oder FTL375P Verhalten Ausgangssignal • Gut-Zustand: Betriebsart MAX 150 Hz, MIN 50 Hz • Anforderung: Betriebsart MAX 50 Hz, MIN 150 Hz • Alarm: Betriebsart MAX/MIN 0 Hz Endress+Hauser...
  • Seite 28 Elektrischer Anschluss Liquiphant FTL64 Klemmenbelegung – >0,7 >0,5 L+ L- PE A0036065  22 Ausgang PFM, Elektronikeinsatz FEL67 Anschlussverdrahtung mit Klemmen Anschlussverdrahtung mit M12 Stecker im Gehäuse gemäß Standard EN61131-2 8: Nivotester FTL325P 1 CH, FTL325P 3 CH Input 1...
  • Seite 29 Liquiphant FTL64 Elektrischer Anschluss Verhalten Schaltausgang und Signalisierung 150 Hz 50 Hz 50 Hz 150 Hz 0 Hz A0037696  23 Schaltverhalten und Signalisierung, Elektronikeinsatz FEL67 MAX DIP-Schalter, MAX-Sicherheit einstellen MIN DIP-Schalter, MIN-Sicherheit einstellen LED rot für Alarm LED gelb Schaltzustand GN LED grün Betriebszustand, Gerät ein...
  • Seite 30 Elektrischer Anschluss Liquiphant FTL64 Versorgungsspannung U = 8,2 V ±20 % Gemäß IEC/EN61010-1 beachten: Für das Gerät einen geeigneten Trennschalter vorse- hen. Leistungsaufnahme NAMUR IEC 60947-5-6 < 6 mW bei I < 1 mA; < 38 mW bei I = 3,5 mA Anschlussdaten Schnittstelle NAMUR IEC 60947-5-6 Verhalten Ausgangssignal •...
  • Seite 31 Liquiphant FTL64 Elektrischer Anschluss Verhalten Schaltausgang und Signalisierung 2.2...3.8 mA 0.4...1.0 mA 2.2...3.8 mA 0.4...1.0 mA < 1.0 mA A0037694  25 Verhalten Schaltausgang und Signalisierung, Elektronikeinsatz FEL68 MAX DIP-Schalter, MAX-Sicherheit einstellen MIN DIP-Schalter, MIN-Sicherheit einstellen LED rot für Alarm LED gelb Schaltzustand GN LED grün Betriebszustand, Gerät ein...
  • Seite 32 Elektrischer Anschluss Liquiphant FTL64 6.3.9 Kabel anschließen Benötigtes Werkzeug • Schlitzschraubendreher (0,6 mm x 3,5 mm) für Anschlussklemmen • Geeignetes Werkzeug mit Schlüsselweite SW24/25 (8 Nm (5,9 lbf ft)) für Kabelverschrau- bung M20 24/25 mm 8.0 Nm A0018023  26 Beispiel Verschraubung mit Kabeldurchführung, Elektronikeinsatz mit Anschlussklemmen...

  • Seite 33: Bedienungsmöglichkeiten

    Liquiphant FTL64 Bedienungsmöglichkeiten Bedienungsmöglichkeiten Übersicht zu Bedienungsmöglichkeiten 7.1.1 Bedienkonzept • Bedienung mit Taster und DIP-Schaltern auf dem Elektronikeinsatz • Anzeige mit optionalem Bluetooth-Modul und SmartBlue-App via Bluetooth® wireless tech- nology, siehe Betriebsanleitung. • Anzeige des Betriebszustands (Schaltzustand oder Alarmzustand) mit optionalem LED- Modul (Leuchtsignale von außen erkennbar), siehe Betriebsanleitung.
  • Seite 34 Inbetriebnahme Liquiphant FTL64 Heartbeat-Diagnose und Verifzierung mit Bluetooth® wireless technology 7.3.1 Zugriff via Bluetooth® wireless technology A0033411  28 Fernbedienung via Bluetooth® wireless technology Smartphone oder Tablet mit SmartBlue-App Gerät mit optionalem Bluetooth-Modul Inbetriebnahme Funktionstest mit Taster auf dem Elektronikeinsatz •...

  • Seite 35: Funktionstest Des Elektronischen Schalters Mit Testmagnet

    Liquiphant FTL64 Inbetriebnahme Gerät wechselt wieder in den normalen Messbetrieb bei bestandener interner Prüfung. Wenn das Gehäuse aufgrund von Anforderungen des Explosionschutzes, z. B. Ex d /XP, im Betrieb nicht geöffnet werden darf, kann der Funktionstest auch von außen mit dem Testmagnet (optional bestellbar) gestartet werden (FEL62, FEL64, FEL64DC, FEL68).
  • Seite 36 *71566222* 71566222 www.addresses.endress.com...
