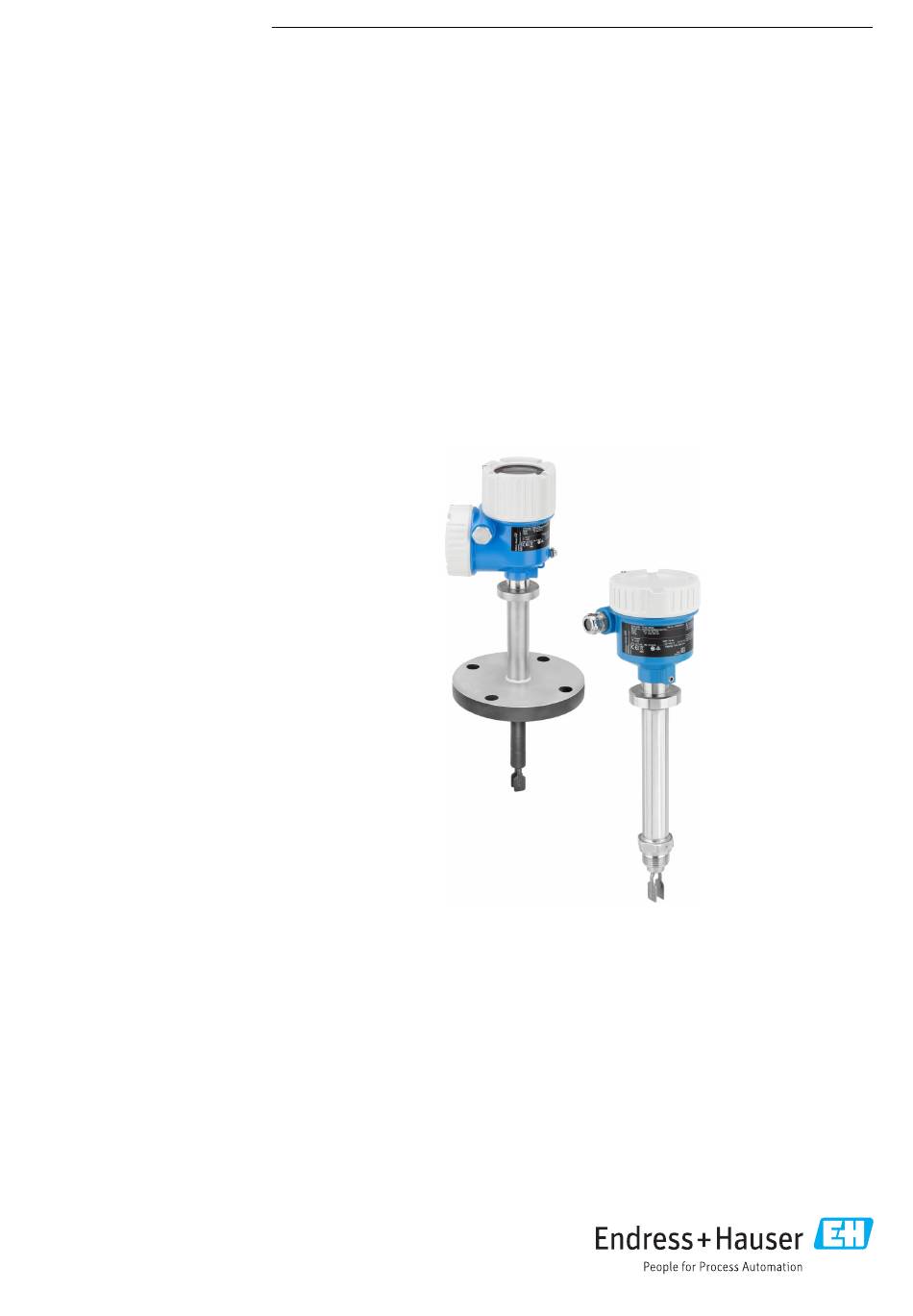

- Seite 1 Products Solutions Services BA02037F/00/DE/02.20 71497563 2020-11-30 Gültig ab Version 01.00.zz Betriebsanleitung Liquiphant FTL64 Vibronik Grenzschalter für Flüssigkeiten in Hochtemperatur- Anwendungen...
- Seite 2 Liquiphant FTL64 Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
-
Seite 3: Inhaltsverzeichnis
Liquiphant FTL64 Inhaltsverzeichnis Inhaltsverzeichnis 6.2.2 3-Leiter DC-PNP (Elektronikeinsatz Hinweise zum Dokument ... . 5 FEL62) ..... . . 19 Symbole . - Seite 4 Inhaltsverzeichnis Liquiphant FTL64 14.5 Weitere technische Daten ....Wartung ......43 11.1 Wartungsarbeiten .
-
Seite 5: Hinweise Zum Dokument
Liquiphant FTL64 Hinweise zum Dokument Hinweise zum Dokument Symbole 1.1.1 Sicherheitssymbole GEFAHR Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht ver- mieden wird, zu Tod oder schwerer Körperverletzung führen wird. WARNUNG Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht ver- mieden wird, zu Tod oder schwerer Körperverletzung führen kann. -
Seite 6: Eingetragene Marken
Eingetragene Marken The Bluetooth® word mark and logos are registered trademarks owned by the Bluetooth SIG, Inc. and any use of such marks by Endress+Hauser is under license. Other trademarks and trade names are those of their respective owners. Apple®... -
Seite 7: Arbeitssicherheit
Umbauten am Gerät Eigenmächtige Umbauten am Gerät sind nicht zulässig und können zu unvorhersehbaren Gefahren führen. ‣ Wenn Umbauten trotzdem erforderlich sind: Rücksprache mit Endress+Hauser halten. Reparatur Um die Betriebssicherheit weiterhin zu gewährleisten: ‣ Nur ausdrücklich erlaubte Reparaturen am Gerät ausführen. -
Seite 8: Produktaufbau
Warenannahme und Produktidentifizierung Liquiphant FTL64 Produktaufbau A0042420 1 Produktaufbau Gehäuse mit Elektronikeinsatz und Deckel, Bluetooth-Modul oder LED-Modul optional Temperaturdistanzstück mit gasdichter verschweißter Glasdurchführung → 2 Längen verfügbar, abhängig von der Prozesstemperatur Prozessanschluss (Flansch oder Gewinde) Sondenbauart Kompaktversion Sondenbauart Rohrverlängerung Elektronikeinsatz über den Bestellcode auf dem Typenschild identifizieren. -
Seite 9: Produktidentifizierung
(www.endress.com/deviceviewer): Alle Angaben zum Messgerät und eine Übersicht zum Umfang der mitgelieferten Technischen Dokumentation werden angezeigt. • Seriennummer vom Typenschild in die Endress+Hauser Operations App eingeben oder mit der Endress+Hauser Operations App den 2-D-Matrixcode (QR-Code) auf dem Typen- schild scannen 4.2.1... -
Seite 10: Montage
Montage Liquiphant FTL64 A0042422 3 Handhabung des Geräts Montage WARNUNG Verlust des Schutzgrads durch Öffnen des Geräts in feuchter Umgebung! ‣ Gerät nur in trockenen Umgebungen öffnen! • Beliebige Einbaulage für Gerät mit kurzem Rohr bis ca. 500 mm (19,7 in) •... -
Seite 11: Schaltpunkt Berücksichtigen
Liquiphant FTL64 Montage Bei Bedarf Isolation von außen verwenden. A0042298 5 Temperaturdifferenz zwischen Außen- und Innenseite des Flansches Isolation Temperatur Flanschseite außen Temperatur Flanschseite innen, für PFA (leitfähig) maximal 230 °C (446 °F) Temperaturdifferenz für PFA (leitfähig) maximal 60 °C (140 °F) 5.1.2... -
Seite 12: Ansatz Vermeiden
Montage Liquiphant FTL64 > 25 (0.98) A0042333 7 Einbaubeispiel für niedrigviskose Flüssigkeiten. Maßeinheit mm (in) Durchmesser des Einbaustutzens: Mindestens 50 mm (2,0 in) Hohe Viskosität HINWEIS Hochviskose Flüssigkeiten können Schaltverzögerungen verursachen. ‣ Sicherstellen, dass die Flüssigkeit von der Schwinggabel leicht abfließt. -
Seite 13: Abstand Berücksichtigen
Liquiphant FTL64 Montage A0042345 9 Einbaubeispiele für hochviskoses Prozessmedium 5.1.5 Abstand berücksichtigen Außerhalb des Tanks genügend Abstand berücksichtigen für Montage, Anschluss und Ein- stellungen am Elektronikeinsatz. A0042340 10 Abstand berücksichtigen 5.1.6 Gerät abstützen HINWEIS Stöße und Vibrationen können durch unsachgemäßes Abstützen zu Beschädigungen der beschichteten Oberfläche führen. -
Seite 14: Messgerät Montieren
Montage Liquiphant FTL64 A0042356 11 Beispiele für Abstützung bei dynamischer Belastung Messgerät montieren 5.2.1 Benötigtes Werkzeug • Gabelschlüssel für Sensormontage • Schraubendreher für elektrischen Anschluss 5.2.2 Einbau Schwinggabel an der Markierung ausrichten Die Schwinggabel lässt sich mit Hilfe der Markierung so ausrichten, dass Medium gut abfließen kann und Ansatz vermieden wird. - Seite 15 Liquiphant FTL64 Montage In Rohrleitungen einbauen • Strömungsgeschwindigkeit bis 5 m/s bei Viskosität 1 mm /s (cSt) und Dichte 1 g/cm (SGU) Bei anderen Prozessstoffbedingungen Funktion testen. • Wenn die Schwinggabel korrekt ausgerichtet ist und die Markierung in Fließrichtung zeigt, wird die Strömung nicht wesentlich behindert.
-
Seite 16: Schiebemuffen
Elektrischer Anschluss Liquiphant FTL64 2. Gehäuse drehen, Kabeleinführung ausrichten. Feuchtigkeit im Gehäuse vermeiden, Schlaufe zum Abtropfen lassen. 3. Außenliegende Feststellschraube festdrehen. Schiebemuffen Siehe Betriebsanleitung Montagekontrolle Ist das Messgerät unbeschädigt (Sichtkontrolle)? Erfüllt das Messgerät die Messstellenspezifikationen? Zum Beispiel: •... -
Seite 17: Schutzleiter (Pe) Anschließen
Liquiphant FTL64 Elektrischer Anschluss 6.1.2 Schutzleiter (PE) anschließen Der Schutzleiter am Gerät muss nur angeschlossen werden, wenn die Betriebsspannung des Geräts ≥ 35 V oder ≥ 16 V eff ist. Beim Einsatz in explosionsgefährdeten Bereichen ist das Gerät grundsätzlich in den Poten- tialausgleich der Anlage einzubeziehen, unabhängig von der Betriebsspannung. -
Seite 18: Fel61)
Elektrischer Anschluss Liquiphant FTL64 U 19...253 V AC I max: 350 mA >0,7 >0,5 L1 N A0036060 17 2-Leiter AC, Elektronikeinsatz FEL61 Verhalten Schaltausgang und Signalisierung ΔU <3.8 mA ΔU <3.8 mA <3.8 mA A0031901 18 Verhalten Schaltausgang und Signalisierung, Elektronikeinsatz FEL61... -
Seite 19: 3-Leiter Dc-Pnp (Elektronikeinsatz Fel62)
Liquiphant FTL64 Elektrischer Anschluss Auswahlhilfe für Relais 207 230 253 A0042052 19 Empfohlene minimale Halteleistung/Bemessungsleistung der Last Halteleistung/Bemessungsleistung in [VA] Betriebsspannung in [V] AC-Betrieb • Betriebsspannung: 24 V, 50 Hz/60 Hz • Halteleistung/Bemessungsleistung: > 0,5 VA, < 8,4 VA •... - Seite 20 Elektrischer Anschluss Liquiphant FTL64 Leistungsaufnahme P ≤ 0,5 W Stromaufnahme I ≤ 10 mA (ohne Last) Bei Überlast oder Kurzschluss blinkt die rote LED. Laststrom I ≤ 350 mA mit Überlast- und Kurzschlussschutz Kapazitive Last C ≤ 0,5 µF bei 55 V, C ≤ 1,0 µF bei 24 V Reststrom I < 100 µA (bei gesperrtem Transistor)
-
Seite 21: Allstromanschluss Mit Relaisausgang (Elektronikeinsatz Fel64)
Liquiphant FTL64 Elektrischer Anschluss Verhalten Schaltausgang und Signalisierung (L–) ΔU <100 µA (L–) (L–) ΔU <100 µA (L–) <100 µA (L–) A0033508 21 Verhalten Schaltausgang und Signalisierung, Elektronikeinsatz FEL62 MAX DIP-Schalter, MAX-Sicherheit einstellen MIN DIP-Schalter, MIN-Sicherheit einstellen LED rot für Warnung oder Alarm LED gelb Schaltzustand GN LED grün Betriebszustand, Gerät ein... - Seite 22 Elektrischer Anschluss Liquiphant FTL64 Nach IEC 61010 gilt: Summe der Spannungen von Relaisausgängen und Hilfsenergie ≤ 300 V. Für kleine DC-Lastströme, z. B. beim Anschluss an eine SPS, den Elektronikeinsatz FEL62 DC PNP verwenden. Werkstoff Relaiskontakt: Silber/Nickel AgNi 90/10 Beim Anschluss eines Geräts mit hoher Induktivität: Funkenlöschung zum Schutz des Relaiskontakts vorsehen.
-
Seite 23: Gleichstromanschluss Relaisausgang (Elektronikeinsatz Fel64 Dc)
Liquiphant FTL64 Elektrischer Anschluss Verhalten Schaltausgang und Signalisierung A0033513 23 Verhalten Schaltausgang und Signalisierung, Elektronikeinsatz FEL64 MAX DIP-Schalter, MAX-Sicherheit einstellen MIN DIP-Schalter, MIN-Sicherheit einstellen LED rot für Alarm LED gelb Schaltzustand GN LED grün Betriebszustand, Gerät ein 6.2.4 Gleichstromanschluss Relaisausgang (Elektronikeinsatz FEL64 DC) - Seite 24 Elektrischer Anschluss Liquiphant FTL64 Beim Anschluss eines Geräts mit hoher Induktivität, Funkenlöschung zum Schutz des Relaiskontakts vorsehen. Eine Feinsicherung, abhängig von der angeschlossenen Last, schützt den Relaiskontakt bei Kurzschluss. Verhalten Ausgangssignal • Gut-Zustand: Relais angezogen • Anforderung: Relais abgefallen • Alarm: Relais abgefallen Klemmenbelegung >0,7...
-
Seite 25: Ausgang Pfm (Elektronikeinsatz Fel67)
LED gelb Schaltzustand GN LED grün Betriebszustand, Gerät ein 6.2.5 Ausgang PFM (Elektronikeinsatz FEL67) • Zum Anschluss an Endress+Hauser-Schaltgeräte Nivotester FTL325P und FTL375P • PFM-Signal-Übertragung; Pulse Frequenz Modulation, dem Versorgungsgrundstrom auf der Zweidrahtleitung überlagert • Funktionsprüfung ohne Füllstandsänderung: • Mit dem Prüftaster auf dem Elektronikeinsatz kann ein Funktionstest des Geräts durchgeführt werden. - Seite 26 Elektrischer Anschluss Liquiphant FTL64 Klemmenbelegung – >0,7 >0,5 A0036065 26 Ausgang PFM, Elektronikeinsatz FEL67 8: Nivotester FTL325P 1 CH, FTL325P 3 CH Input 1 33/ 34: Nivotester FTL325P 3 CH Input 2 37/ 38: NivotesterFTL325P 3 CH Input 3...
- Seite 27 Liquiphant FTL64 Elektrischer Anschluss Verhalten Schaltausgang und Signalisierung 150 Hz 50 Hz 50 Hz 150 Hz 0 Hz A0037696 27 Schaltverhalten und Signalisierung, Elektronikeinsatz FEL67 MAX DIP-Schalter, MAX-Sicherheit einstellen MIN DIP-Schalter, MIN-Sicherheit einstellen LED rot für Alarm LED gelb Schaltzustand GN LED grün Betriebszustand, Gerät ein...
-
Seite 28: 2-Leiter Namur > 2,2 Ma/ 1,0 Ma (Elektronikeinsatz Fel68)
Elektrischer Anschluss Liquiphant FTL64 Klemmenbelegung IEC 60947-5-6 8,2 V DC NAMUR – >0,7 >0,5 L- L+ A0036066 28 2-Leiter NAMUR ≥ 2,2 mA/≤ 1,0 mA, Elektronikeinsatz FEL68 Verhalten Schaltausgang und Signalisierung 2.2...3.8 mA 0.4...1.0 mA 2.2...3.8 mA 0.4...1.0 mA <... - Seite 29 Liquiphant FTL64 Elektrischer Anschluss Leistungsaufnahme P ≤ 0,7 W, S < 6 VA Stromaufnahme = 0,4 A LED-Modul anschließen A0033542 30 LED-Modul anschließen 1. Anschlusskabel des LED-Moduls mit den Anschlusskabeln der Versorgungsspannung verbinden. Mitgelieferte Aderendhülsen verwenden. 2. Aderendhülsen an die Anschlussklemmen des Messgeräts anschließen.
-
Seite 30: Bluetooth-Modul Vu121 (Optional)
Elektrischer Anschluss Liquiphant FTL64 6.2.8 Bluetooth-Modul VU121 (optional) A0039257 32 Bluetooth-Modul VU121 • Das Bluetooth-Modul kann über die COM-Schnittstelle an folgende Elektronikeinsätze angeschlossen werden: FEL61, FEL62, FEL64, FEL64 DC, FEL67, FEL68 (2-Leiter NAMUR). • Das Bluetooth-Modul steht nur in Verbindung mit Heartbeat Verification+Monitoring zur Verfügung. -
Seite 31: Kabel Anschließen
Liquiphant FTL64 Elektrischer Anschluss 6.2.9 Kabel anschließen Benötigtes Werkzeug • Schlitzschraubendreher (0,6 mm x 3,5 mm) für Anschlussklemmen • Drehmomentschlüssel A0018023 34 Beispiel Verschraubung mit Kabeldurchführung, Elektronikeinsatz mit Anschlussklemmen Verschraubung M20 (mit Kabeldurchführung), Beispiel Leiterquerschnitt maximal 2,5 mm (AWG14), Erdungsklemme innen im Gehäuse + Anschlussklemmen an... -
Seite 32: Bedienungsmöglichkeiten
Bedienungsmöglichkeiten Liquiphant FTL64 Bedienungsmöglichkeiten Übersicht zu Bedienungsmöglichkeiten 7.1.1 Bedienkonzept • Bedienung mit Taster und DIP-Schaltern auf dem Elektronikeinsatz • Anzeige mit optionalem Bluetooth-Modul und SmartBlue (App) via Bluetooth® wireless technology • Anzeige des Betriebszustands (Schaltzustand oder Alarmzustand) mit optionalem LED- Modul (Beleuchtung von außen erkennbar) - Seite 33 Liquiphant FTL64 Bedienungsmöglichkeiten Schaltverhalten und Signalisierung FEL61 <3.8 mA ΔU >1 s <3.8 mA <3.8 mA <3.8 mA A0039210 36 Schaltverhalten und Signalisierung FEL61 Nach Drücken des Prüftasters ist die Last für mindestens 10 s ausgeschaltet (I < 3,8 mA), auch bei Tasten- druck <...
- Seite 34 Bedienungsmöglichkeiten Liquiphant FTL64 Schaltverhalten und Signalisierung FEL64, FEL64DC 3 4 5 6 7 8 3 4 5 6 7 8 >1 s 3 4 5 6 7 8 3 4 5 6 7 8 3 4 5 6 7 8...
-
Seite 35: Funktionstest Des Elektronischen Schalters Mit Testmagnet
Liquiphant FTL64 Bedienungsmöglichkeiten 50 Hz 150 Hz >1 s 150 Hz 150 Hz 150 Hz A0039214 40 Schaltverhalten und Signalisierung FEL67 MIN Nach Drücken des Prüftasters ist die Ausgangsfrequenz für mindestens 10 s ausgeschaltet150 Hz, auch bei Tastendruck < 10 s. Bei Tastendruck > 10 s bleibt die Ausgangsfrequenz 150 Hz bis zum Loslassen des Prüf- tasters. -
Seite 36: Heartbeat-Diagnose Und Verifizierung Mit Bluetooth® Wireless Technology
Bedienungsmöglichkeiten Liquiphant FTL64 A0033419 42 Funktionstest mit Testmagnet 7.1.4 Heartbeat-Diagnose und Verifizierung mit Bluetooth® wireless technology Zugriff via Bluetooth® wireless technology A0033411 43 Fernbedienung via Bluetooth® wireless technology Smartphone oder Tablet mit SmartBlue (App) Gerät mit optionalem Bluetooth-Modul... -
Seite 37: 7.2 Led-Modul Vu120 (Optional)
Liquiphant FTL64 Inbetriebnahme LED-Modul VU120 (optional) Eine LED signalisiert je nach MAX-/MIN-Einstellung den Betriebszustand (Schaltzustand oder Alarmzustand) in den Farben grün, gelb und rot. Die LED leuchtet sehr hell und ist aus größerer Entfernung gut sichtbar. Anschluss an folgende Elektronikeinsätze: FEL62, FEL64, FEL64 DC. -
Seite 38: Vorbereitung
Inbetriebnahme Liquiphant FTL64 8.3.2 Vorbereitung Die ID-Nummer vom Bluetooth-Modul notieren. Die ID-Nummer auf dem Typenschild des Bluetooth-Moduls dient als Initialpasswort für den ersten Verbindungsaufbau. Für Geräte, die mit Bluetooth-Modul betrieben werden, muss der hohe Deckel mit Sicht- scheibe verwendet werden. -
Seite 39: Betrieb
Liquiphant FTL64 Betrieb Betrieb Diagnosemenü Folgende Daten können via optionalem Bluetooth-Modul und der zugehörigen Endress+Hauser-SmartBlue App ausgelesen werden. 9.1.1 Menü "Diagnose" Einstellungen und Informationen zur Diagnose sowie Hilfe zur Störungsbehebung. Diagnose ‣ Aktive Diagnose Aktuelle Diagnose Zeitstempel ‣ Diagnoseliste Diagnose 1... -
Seite 40: Menü "System
Betrieb Liquiphant FTL64 ‣ Betriebsart MIN/MAX Einstellung Dichte Einstellung Schaltverzögerung unbedeckt zu bedeckt Schaltverzögerung bedeckt zu unbe- deckt ‣ Ausgang Ausgangsstatus 9.1.3 Menü "System" Systemeinstellungen zu Gerätemanagement, Benutzerverwaltung oder Sicherheit. System Elektronik Typ ‣ Bluetooth-Konfiguration BLE HW revision ‣ Information... -
Seite 41: Heartbeat Verification
Liquiphant FTL64 Betrieb Zeitstempel letzte Wiederholungsprü- fung Datum Wiederholungsprüfung Frequenz Auslieferungszustand Schwingungsfrequenz aktuell Obere Alarmfrequenz Obere Warnfrequenz Untere Alarmfrequenz Batteriezustand Elektroniktemperatur Minimale Elektroniktemperatur Maximale Elektroniktemperatur Heartbeat Verification Das Modul "Heartbeat Verification" enthält den Heartbeat Verification Wizard, der eine Verifizierung des momentanen Gerätezustands durchführt und den Heartbeat Technology Verifizierungsbericht erstellt: •... -
Seite 42: Diagnose Und Störungsbehebung
Diagnose und Störungsbehebung Liquiphant FTL64 Diagnose und Störungsbehebung Das Gerät zeigt Warnungen und Störungen über Bluetooth in der SmartBlue App und über die LEDs am Elektronikeinsatz an. Alle Warnungen und Störungen des Geräts dienen nur der Information und erfüllen keine Sicherheitsfunktion. Die vom Gerät diagnostizierten Fehler werden in der SmartBlue App entsprechend der NE107 ausgegeben. -
Seite 43: Wartung
• Reinigung auch im eingebauten Zustand möglich, z. B. CIP Cleaning in Place und SIP Ste- rilization in Place Reparatur 12.1 Allgemeine Hinweise 12.1.1 Reparaturkonzept Endress+Hauser-Reparaturkonzept • Messgeräte sind modular aufgebaut • Reparaturen können durch den Kunden durchgeführt werden Weitere Informationen über Service und Ersatzteile, Endress+Hauser-Vertriebsstelle kontaktieren. Endress+Hauser... -
Seite 44: Reparatur Von Ex-Zertifizierten Geräten
Gerätebezeichnung auf dem Typenschild beachten. Nur Teile durch gleiche Teile erset- zen. ‣ Reparaturen gemäß Anleitung durchführen. ‣ Nur der Endress+Hauser-Service ist berechtigt, ein zertifiziertes Gerät in eine andere zertifizierte Variante umzubauen . ‣ Jede Reparatur und jeder Umbau ist zu dokumentieren. 12.2 Ersatzteile •... - Seite 45 Liquiphant FTL64 Reparatur Dieses Symbol kennzeichnet gemäß BattG §28 Absatz 1 Nummer 3 Elektronikbaugrup- pen, die nicht in den Hausmüll gegeben werden dürfen. Endress+Hauser...
-
Seite 46: Zubehör
Zubehör Liquiphant FTL64 Zubehör 13.1 Testmagnet Bestellnummer: 71437508 A0039209 45 Testmagnet 13.2 Wetterschutzhaube für Zweikammergehäuse Aluminium • Werkstoff: Edelstahl 316L • Bestellnummer: 71438303 229.4 (9.03) 136.7 (5.38) 81 (3.19) 103 (4.06) A0039231 46 Wetterschutzhaube für Zweikammergehäuse Aluminium. Maßeinheit mm (in) 13.3... -
Seite 47: Steckerbuchse
Liquiphant FTL64 Zubehör 13.4 Steckerbuchse Die aufgeführten Steckerbuchsen sind für den Einsatz im Temperaturbereich –25 … +70 °C (–13 … +158 °F) geeignet. Steckerbuchse M12 IP69 • Einseitig konfektioniert • Gewinkelt 90 ° • 5 m (16 ft) Kabel PVC (orange) •... -
Seite 48: Led-Modul Vu120 (Optional)
Liquiphant FTL64 A0039257 50 Bluetooth-Modul VU121 Ausführliche Informationen sind verfügbar: • Produktkonfigurator auf der Endress+Hauser- Internetseite www.endress.com • Endress+Hauser-Vertriebszentrale www.addresses.endress.com Für Anwendung und Nachrüstung des Bluetooth-Moduls ist ein hoher Deckel erfor- derlich (transparenter Kunststoffdeckel oder Aluminiumdeckel mit Sichtscheibe). Für das Gehäuse Einkammer 316L, Guss, ist die Verwendung mit Bluetooth-Modul nicht... -
Seite 49: Hochdruck-Schiebemuffen
Liquiphant FTL64 Zubehör M6 (3x) M6 (3x) G 1 A G 1½ A (1 NPT) (1½ NPT) A0037666 52 Schiebemuffen für drucklosen Betrieb. Maßeinheit mm (in) = 0 bar (0 psi) G 1, DIN ISO 228/I • Material: 1.4435 (AISI 316L) •... - Seite 50 Zubehör Liquiphant FTL64 ø60 (2.36) ø60 (2.36) G 1 A G 1½A (1 NPT) (1½ NPT) A0037667 53 Hochdruck-Schiebemuffen. Maßeinheit mm (in) G 1, DIN ISO 228/I • Material: 1.4435 (AISI 316L) • Gewicht: 1,13 kg (2,49 lb) • Bestellnummer: 52003663 •...
- Seite 51 Liquiphant FTL64 Zubehör NPT 1½, ASME B 1.20.1 • Material: AlloyC22 • Gewicht: 1,32 kg (2,91 lb) • Zulassung: Mit Abnahmeprüfzeugnis EN 10204 - 3.1 Material • Bestellnummer: 71118695 Endress+Hauser...
-
Seite 52: Technische Daten
Technische Daten Liquiphant FTL64 Technische Daten 14.1 Eingang 14.1.1 Messgröße Füllhöhe (Grenzstand), MAX- oder MIN-Sicherheit 14.1.2 Messbereich Abhängig von der Einbaustelle und der bestellten Rohrverlängerung Standard Rohrverlängerung bis 3 m (9,8 ft) und bis 6 m (20 ft) auf Anfrage. -
Seite 53: Ausgangssignal
SmartBlue-App können Geräte- und Diagnosedaten ausgelesen werden. 14.2.3 Ex-Anschlusswerte Siehe Sicherheitshinweise (XA): Alle für den Explosionsschutz relevanten Daten sind in separaten Ex-Dokumentationen aufgeführt und stehen im Download-Bereich der Endress+Hauser-Website zur Verfügung. Die Ex-Dokumentation liegt allen Ex-Geräten standardmäßig bei. 14.3 Umgebung 14.3.1 Umgebungstemperaturbereich –40 …... - Seite 54 Technische Daten Liquiphant FTL64 [°F] [°C] 158 70 -58 -50 [°C] [°F] [°F] [°C] 158 70 122 50 -58 -50 [°C] [°F] A0037923 54 Derating-Kurve (Umgebungstemperatur) 230 °C (446 °F) Sensor 280 °C (536 °F) Sensor Ausnahmen bei Elektronikeinsatz FEL64: Ohne LED-Modul: Relaisstrom = 6 A, T Max.
-
Seite 55: Lagerungstemperatur
Liquiphant FTL64 Technische Daten 14.3.2 Lagerungstemperatur –40 … +80 °C (–40 … +176 °F) optional: –50 °C (–58 °F), –60 °C (–76 °F) 14.3.3 Relative Luftfeuchte Betrieb bis zu 100 %. Nicht in kondensierender Atmosphäre öffnen. 14.3.4 Betriebshöhe Nach IEC 61010-1 Ed.3: •... -
Seite 56: Prozess
Technische Daten Liquiphant FTL64 14.4 Prozess 14.4.1 Prozesstemperaturbereich • –60 … +230 °C (–76 … +446 °F) • –60 … +280 °C (–76 … +536 °F) • –50 … +230 °C (–58 … +446 °F) mit Beschichtung PFA (leitfähig) • 300 °C (572 °F) für max. 50 h kumuliert Druck- und Temperaturabhängigkeit beachten, siehe Kapitel "Prozessdruckbereich der Sen-... -
Seite 57: Prüfdruck
• Mit Beschichtung PFA (leitfähig): Max. 40 bar (580 psi) max. 230 °C (446 °F) Bestellinformation: Produktkonfigurator, Bestellmerkmal "Anwendung", Option "R" Geräte mit CRN-Zulassung: Maximal 90 bar (1 305 psi) bei Geräten mit Rohrverlänge- rung. Informationen auf der Endress+Hauser-Internetseite: www.endress.com → Downloads. 14.4.4 Prüfdruck... -
Seite 58: Weitere Technische Daten
Technische Daten Liquiphant FTL64 14.5 Weitere technische Daten Technische Dokumentation TI01540F. Endress+Hauser... -
Seite 59: Stichwortverzeichnis
Liquiphant FTL64 Stichwortverzeichnis Stichwortverzeichnis Anforderungen an das Personal ....6 Anschlusskontrolle ......31 Arbeitssicherheit . - Seite 60 *71497563* 71497563 www.addresses.endress.com...
