Einstellen des Moduls
Die unverzögerten Ausgangsmodule werden ohne Einstellungen direkt
von der Steuereinheit angesteuert. Die Rückführschleife an den Klemmen
Y1-Y2 muss immer angeschlossen sein. Bei Kontaktverstärkung durch
externe Schütze müssen deren zwangsgeführte Öffner in Reihe zwischen
Y1 und Y2 angeschlossen werden.
Bei den verzögerten Ausgangsmodulen erfolgt die Aktivierung der Aus-
gangskontakte sofort. Bei Wegnahme des Ansteuersignals schalten die
Ausgangskontakte jedoch erst nach Ablauf der Rückfallverzögerungszeit
ab. Diese lässt sich über zwei Drehschalter einstellen.

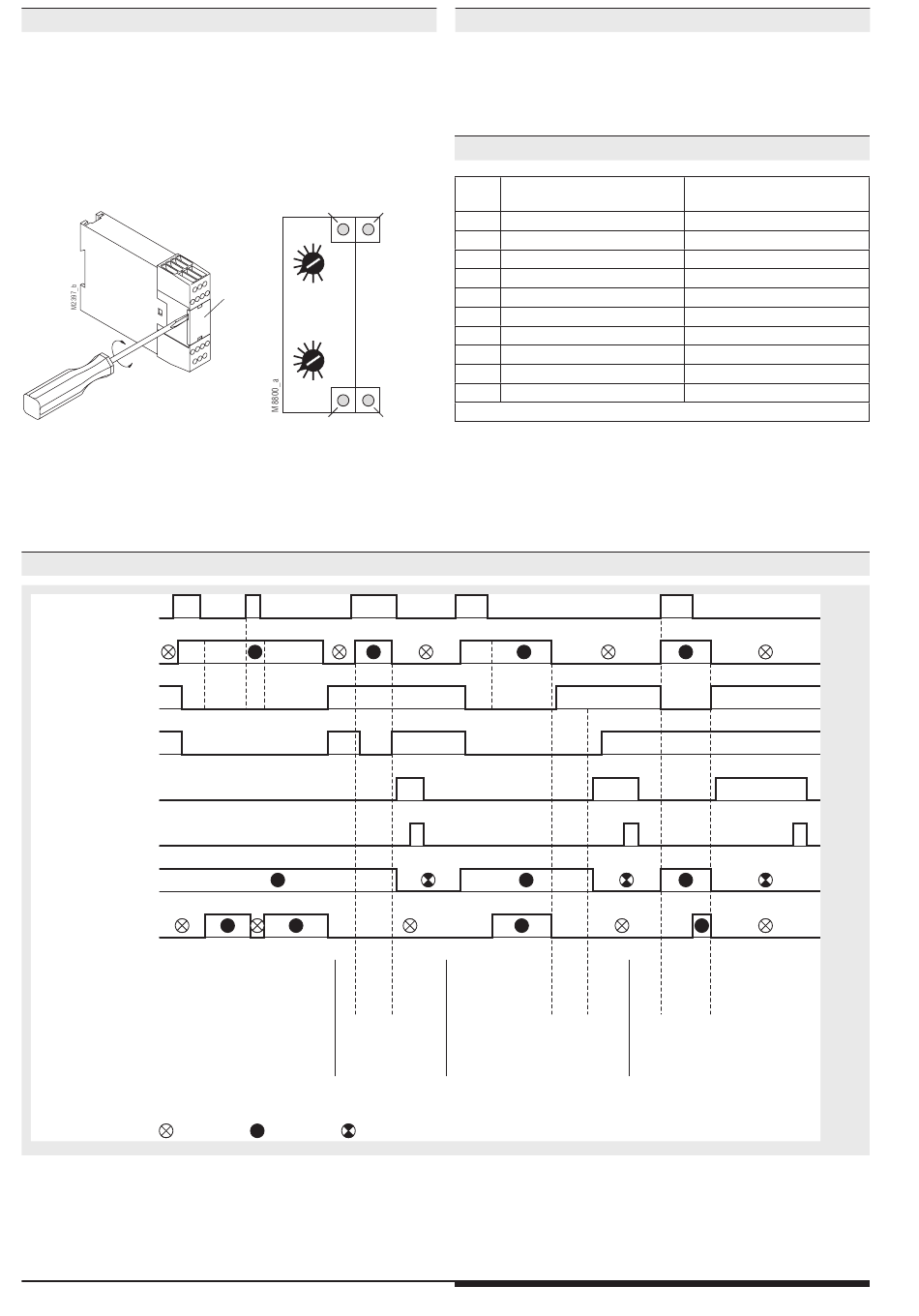

Funktionsdiagramm für verzögerte Ausgänge
Freigabe 1 und 2 vom BH5911
Relais K1, K2 (grüne LED´s)
Rückführkreis des Relais 1
Rückführkreis des Relais 2
BH5911 Fehler 6
BH5911 Starttaster
LED "run"
LED "t"
(t v = eingestellte Verzögerungszeit)
: dunkel
weiße LED "run"
grüne LED "K1"
8
9
7
6
5
4
3
2
0
1
Platte
8
9
7
6
5
4
3
2
0
1
weiße LED "t"
grüne LED "K2"
<t v
t v
max.
60ms
Beide Teile arbeiten
Rückführkreis eines
ordnungsgemäß
Relais öffnet nicht
: Dauerlicht
: Blinkcode
Hinweise
• Einstellungen am Gerät sind vom Fachpersonal im spannungslosen
Zustand durchzuführen.
• Vor dem Abnehmen der Frontplatte muss für einen Potentialausgleich
gesorgt werden.
Einstellungstabelle BG 5912.86
Poti
BG 5912.xx/00000
0 ... 3 s
0
0,00 s
1
0,33 s
2
0,66 s
3
0,99 s
4
1,32 s
5
1,65 s
6
1,98 s
7
2,31 s
8
2,64 s
9
2,97 s
Toleranz: - 0 / + 30 ms bis +10%
t v
max.
60ms
Rückführkreis eines Relais schließt
zu langsam
2
BG 5912.xx/00000
0 ... 20 s
0,00 s
2,23 s
4,46 s
6,68 s
8,90 s
11,12 s
13,34 s
15,56 s
17,78 s
20,00 s
max.
60ms
Kurze Freigabe,
Rückführkreis eines Relais
öffnet nicht
M8801
