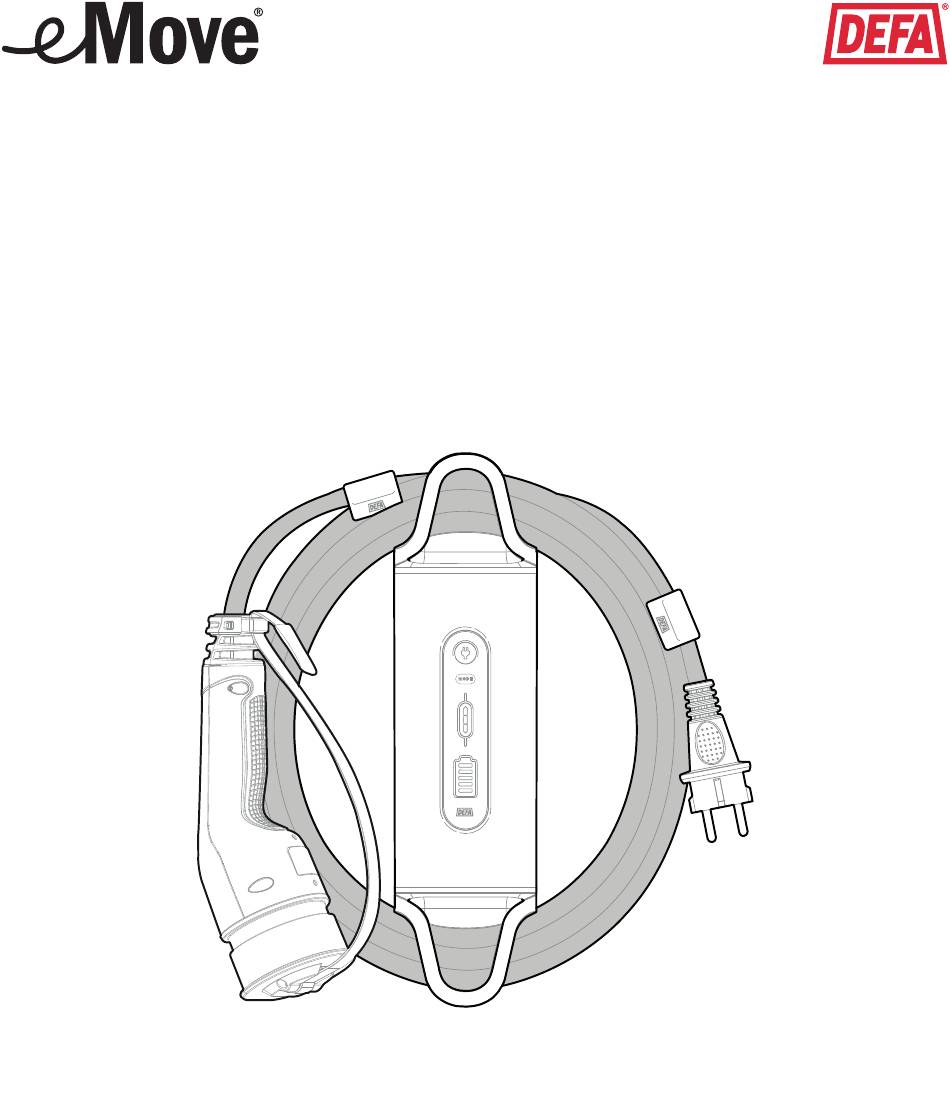

- Seite 1 Mobiles Ladegerät Mode 2 Type 2 16A (DE) Bedienungsanleitung...
-
Seite 3: Inhaltsverzeichnis
Inhalt Beschreibung ..........................Informationen zur Sicherheit......................Wichtigste Teile ..........................Verwendung des mobilen Ladegeräts ................... Anzeigesymbole an der Kontrollbox....................Einstellen der gewünschten Ladestromstärke ................Low-Modus manuell einstellen ...................... Lagerung und Schutz ........................Wartung und Pflege ........................Störungssuche und -beseitigung ....................Zubehör und Ersatzteile ......................... Technische Daten ........................... -
Seite 4: Beschreibung

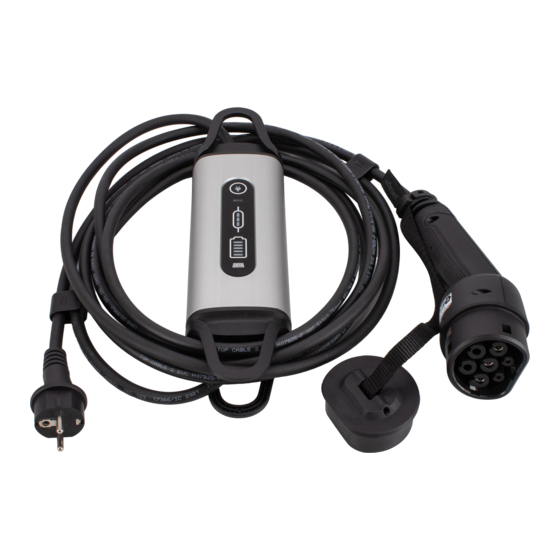

Beschreibung Das mobile Ladegerät eMove für Elektrofahrzeuge ist ein qualitativ hochwertiges Ladegerät für Elektro- und Plug-in-Hybrid-Fahrzeuge. Das mobile Ladegerät wurde mit dem Fokus auf Benutzerfreundlichkeit entwickelt. Einzigartige Funktionen, unübertroffene Anwenderfreundlichkeit und extreme Haltbarkeit zeichnen das mobile Ladegerät eMove aus. • Praktische Handhabung: Kabelklemmen und -führungen sorgen für Ordnung am Kabel. -
Seite 5: Informationen Zur Sicherheit
Anweisungen und Warnhinweise kann zu Sachschäden und Verletzungen an Personen führen! Wichtig! Bitte wenden Sie sich sofort an eine Elektrofachkraft, den zuständigen Vertriebshändler oder DEFA, falls sich das Gerät nicht vorschriftsmäßig verhält (siehe Kapitel Kontaktinformationen). Besondere Hinweise GEFAHR Mit diesem Symbol gekennzeichnete Abschnitte weisen auf elektrische Spannungen hin, die eine Gefahr für Leib und Leben darstellen. - Seite 6 Wasser in die Netz- steckdose nass ten Wasserstrahl lung beim Einsatz dus 2 vorgesehen. steckdose oder oder mit Schnee oder Spritzwasser des Gerätes ver- Es darf nicht für den Ladean- bedeckt ist. aussetzen. meiden. andere Zwecke schluss vom Fahr- verwendet werden. zeug gelangt. defa.com...
-
Seite 7: Handhabung
Das mobile Ladegerät mit Vorsicht handhaben und es keinen starken Krafteinwirkungen oder Stößen aussetzen. Das Kabel niemals mechanischer Belastung aussetzen und nicht knicken. GEFAHR Fahrzeuge dürfen nicht über das Kabel fahren. Ziehen Sie das Kabel nur am Griff und nicht am Kabel aus der Steckverbindung. defa.com... - Seite 8 • Die Kontrollbox nie frei am Kabel hängen lassen. Das Gewicht der Kontrollbox darf nicht die Steckdose belasten. Immer für eine Entlastung des Kabels sorgen. • Bei Lagerung des mobilen Ladegeräts zum Schutz des Fahrzeugsteckers stets die Schutzkappe anbringen. • Das Kabel mit den Kabelklemmen für Lagerung bzw. Transport fixieren. defa.com...
-
Seite 9: Wichtigste Teile
B. Fahrzeugstecker C. Kabel D. Kontrollbox E. Kabelhalter (2) F. Kabelklemme (2) G. Netzstecker Bedien-/Anzeigefeld H. Netzstromanzeige J. Modustaste zum Ein- stellen der Ladestrom- stärke K. Statusanzeige des La- degeräts L. Anzeige der Fahrzeug- verbindung Ebenfalls im Lieferumfang enthalten: Wandhalterung defa.com... - Seite 10 Stecker Fahrzeugstecker Typ 2 mit Schutzkappe und Schuko-Netzstecker Typ F Band defa.com...
-
Seite 11: Verwendung Des Mobilen Ladegeräts
Warten Sie, bis der automatische Selbsttest abgeschlossen ist. Die Balken der Ladezustandsanzeige leuchten dann durchgehend weiß. Den Fahrzeugstecker in die Fahrzeugbuchse einstecken. Der automatische Selbsttest beginnt und wird durch Lauflichter in der Ladezustandsanzeige angezeigt. Das Fahrzeug beginnt zu laden. defa.com... -
Seite 12: Verwendung Des Haltebands
Ladevorgangs vom Fahrzeug ferngehalten und verhindert, dass sich in der Kappe Wasser und Schmutz ansammelt. Ordnungsgemäßer Anschluss Der Stecker muss vollständig in die Fahrzeugbuchse eingesteckt sein. Andernfalls kann das Fahrzeug den Stecker nicht verriegeln und den Ladevorgang starten. defa.com... - Seite 13 Vor dem Ziehen des Netzsteckers ist der Ladevorgang zu beenden. Informationen zum Beenden des Ladevorgangs vor dem vollständigen Aufladen des Fahrzeugs finden Sie im Benutzerhandbuch des Fahrzeugs. Die Stecker stets in der beschriebenen Reihenfolge herausziehen. Den Fahrzeugstecker aus der Fahrzeugbuchse herausziehen. Den Netzstecker aus der Netzsteckdose herausziehen. defa.com...
-
Seite 14: Anzeigesymbole An Der Kontrollbox
Anzeigesymbole an der Kontrollbox HINWEIS Die verschiedenen Signale erklärende Animationen finden Sie auf www.defa.com. Sie können auch den QR-Code auf der letzten Seite scannen. Netzstromanzeige Zeigt an, ob das Ladegerät an das Stromnetz angeschlossen ist oder nicht. Leuchtet nicht: kein... -
Seite 15: Anzeige Der Fahrzeugverbindung
LEDs leuchten Blinkt: Fahrzeug Blinkt rot: Fehler ne Verbindung leuchten: Batterie nacheinander auf: hat vollständiges zum Fahrzeug angeschlossen Laden läuft* Laden gemeldet. (wird noch nicht geladen) *Die Geschwindigkeit, mit der die LEDs aufleuchten, zeigt an, welcher Modus verwendet wird. defa.com... -
Seite 16: Einstellen Der Gewünschten Ladestromstärke
Stromkreis der Netzsteckdose niedriger abgesichert ist als die Nennladestromstärke des Geräts oder an dem für das mobile Ladegerät verwendeten Stromkreis noch andere elektrische Geräte betrieben werden. Ladestromstärke Normalmodus 16 A Low-Modus, werkseitig voreingestellt 10 A defa.com... -
Seite 17: Low-Modus Manuell Einstellen
Die LED am Display zeigt an, welche Stufe gerade gewählt ist. 5 Sekunden lang warten, wenn die gewünschte Stufe erreicht ist. Die neue Stromstärke ist nun gespeichert. Beim nächsten Start des Ladevorgangs im Low-Modus startet das Gerät automatisch mit der zuletzt eingestellten Stromstärke. defa.com... -
Seite 18: Lagerung Und Schutz
Die Rückseite der Kontrollbox auf die Wandhalterung schieben. Die Kontrollbox nach unten schieben, um ihn in die Wandhalterung einrasten zu lassen. Tipp! Die Kontrollbox lässt sich mit der oberen hinteren Kabelhalterung an einen Haken oder eine ähnliche Vorrichtung hängen. defa.com... -
Seite 19: Wartung Und Pflege
• Die Netzsteckdose auf Schäden und Verschleiß überprüfen. • Den Stecker aus der Netzsteckdose ziehen, wenn das Ladegerät nicht benutzt wird. Reinigung • Vor der Reinigung das mobile Ladegerät vom Stromnetz trennen. • Zur Reinigung ein feuchtes Tuch verwenden. Kein Wasser oder aggressive Chemikalien verwenden! defa.com... -
Seite 20: Störungssuche Und -Beseitigung
Dieser Fehlerstatus wird angezeigt, wenn ein Problem in der internen Elektronik der Kon- trollbox vorliegt. Abhilfe • Prüfen Sie, ob die Kontrollbox heiß ist. • Das Ladegerät vom Netz trennen, einige Minuten lang warten und es dann wieder anschließen. • Wenden Sie sich an DEFA (siehe Kapitel Kontaktinformationen). defa.com... - Seite 21 • Das Ladegerät vom Netz trennen, einige Minuten lang warten und es dann wieder anschließen. • Wenden Sie sich an einen Elektriker oder an DEFA (siehe Kapitel Kontaktinformationen). Dieser Fehlerstatus wird angezeigt, wenn ein Problem in der Netzstromversorgung des La- degeräts vorliegt.
-
Seite 22: Zubehör Und Ersatzteile
Zubehör und Ersatzteile Zubehör • Basis-Tasche, Art.-Nr. 712593 • Premium-Tasche, Art.-Nr. 712594 • Dockingstation, Art.-Nr. 712268 Ersatzteile • Wandhalterung • Satz mit Kabelklemmen und Haltern defa.com... -
Seite 23: Technische Daten
Maximal 4000 m über NN Abmessungen In-Kabel-Kontroll- 310 x 85 x 55 mm box (LxBxT) Material Kontrollbox (ICCB) Aluminium mit doppelt ge- schützten Kunststoffendkappen IP-Schutzart Fahrzeugstecker IP 67 IP-Schutzart Kontrollbox (ICCB) IP 67 Gewicht 2,1 kg IEC-Zulassung IEC 61851, IEC 62752, IEC 62196 Recycling WEE-Abfall defa.com... -
Seite 24: Kontaktinformationen
Kontaktinformationen Bitte wenden Sie sich an den DEFA-Kundendienst, wenn Sie Fragen haben: • Telefon (Norwegen): +47 32 06 77 00 • Telefon (Schweden): +46 10 498 38 00 • Telefon (Finnland): +358 (0)20 152 72 00 Wenn Sie Anregungen haben, wie sich System bzw. Kundendienst verbessern lassen, können Sie uns dies unter connect@defa.com mitteilen.
