DE - Installationsanleitung

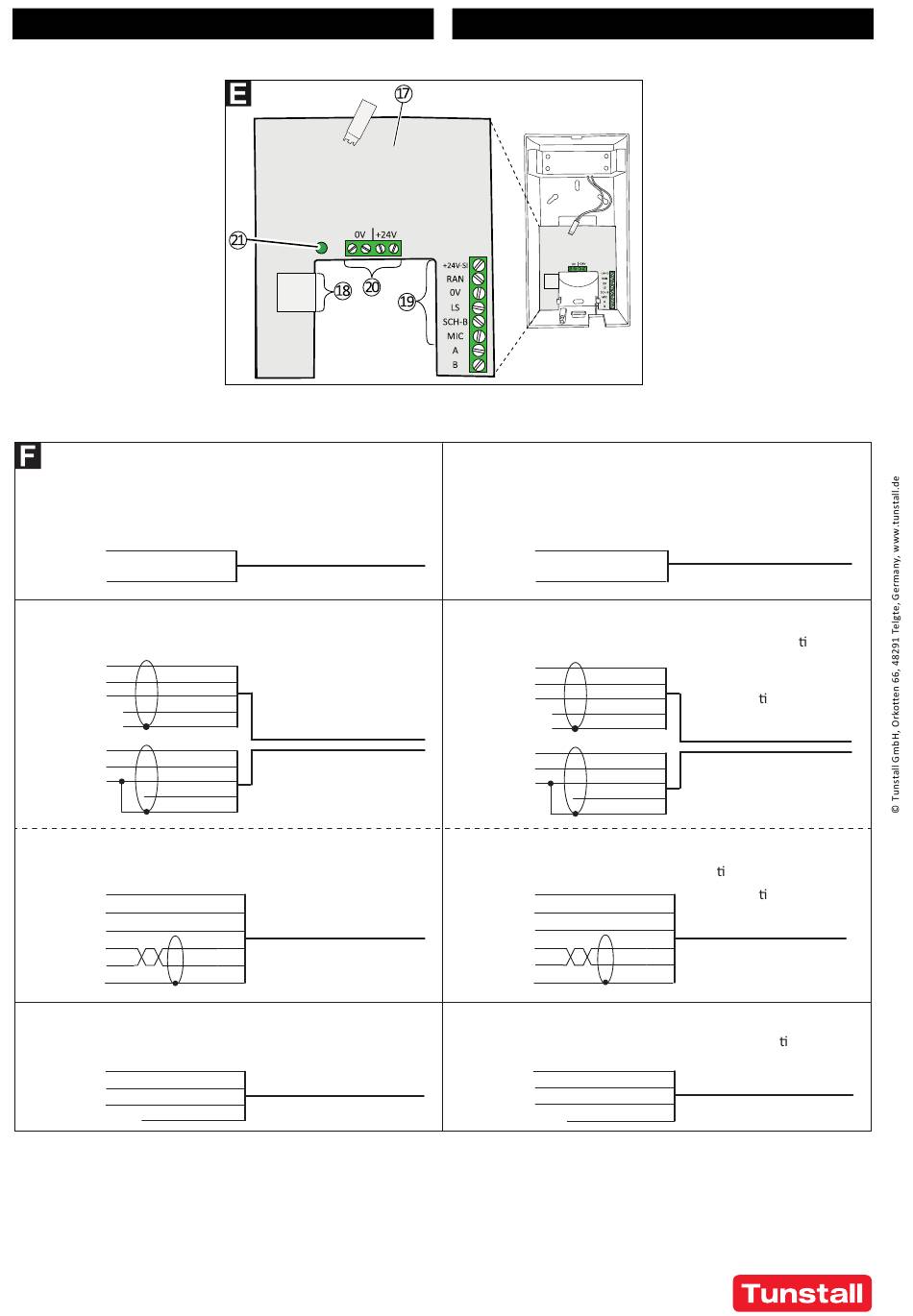

[17] Anschlussfeld
[18] IP-Netzwerk der Rufanlage
[19] Zimmerbus RAN
[20] 24-V-DC-Spannungsver-
sorgung
(nur bei 76 0510 10)
[21] LED leuchtet grün, wenn
Spannung PoE+ anliegt
(nur bei 76 0510 00)
24-V-Spannungsversorgung (nur bei 76 0510 10)
Leitung: NYM 2x2,5 mm²
0V
+24V
Zimmerbus (RAN) mit Sprechen
Kabel: 2x J-Y(St)Y 2x2x0,8 (max. 4 Adern pro Klemmpunkt)
0V
RAN
+24V-Si
LS
MIC
SCH B
Zimmerbus (RAN) mit Sprechen
Kabel: CCS32 (max. 4 Adern pro Klemmpunkt)
0V
RAN
+24V-Si
LS
MIC
SCH B
Zimmerbus (RAN) ohne Sprechen
Kabel: J-Y(St)Y 2x2x0,8 (max. 4 Adern pro Klemmpunkt)
sw
0V
ge
RAN
rt
+24V-Si
ws
00 8804 38, 03/22 (Rev. 6.0)
PoE+
vom vorigen Zimmer
oder
zum nächsten Zimmer
sw
ge
rt
ws
zu Steckvorrichtung
Kombi oder Kombi Kanal
ge
ws
sw
rt
sw
gr
zu Steckvorrichtung
br
Kombi oder Kombi Kanal
ws
bl
zu RAN-Teilnehmer
EN - Installation Instructions
24 V Power supply (only for 76 0510 10)
Cable: NYM 2x2.5 mm²
0V
+24V
Room bus (RAN) with speech
Cable: 2x J-Y(St)Y 2x2x0.8 (max. 4 wires per connec on point)
0V
RAN
+24V-Si
LS
MIC
SCH B
Room bus (RAN) with speech
Cable: CCS32 (max. 4 wires per connec on point)
0V
RAN
+24V-Si
LS
MIC
SCH B
Room bus (RAN) without speech
Cable: J-Y(St)Y 2x2x0.8 (max. 4 wires per connec on point)
black
0V
yellow
RAN
red
+24V-Si
white
- 4 -
[17] Connection field
[18] IP network for the nurse
call system
[19] Room bus RAN
[20] 24 V power supply
(only for 76 0510 10)
[21] LED lights up green, when
PoE+ voltage is applied
(only for 76 0510 00)
from previous room
or to next room
black
yellow
red
to connec on socket
white
combi or
combi, bedhead unit
yellow
white
black
red
black
to connec on socket
grey
combi or
brown
combi, bedhead unit
white
blue
shield
to RAN user
