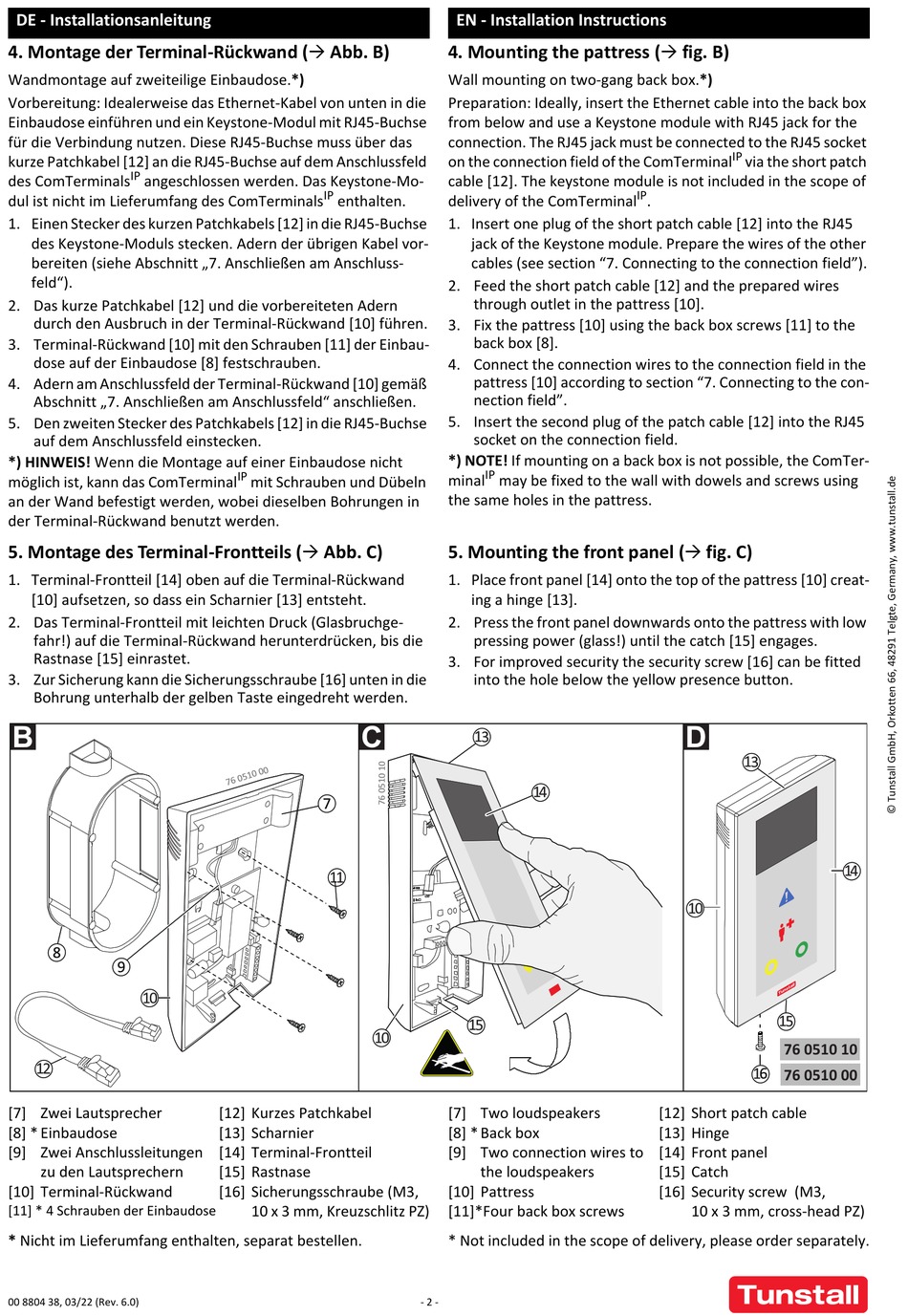

DE - Installationsanleitung
4. Montage der Terminal-Rückwand (
Wandmontage auf zweiteilige Einbaudose.*)
Vorbereitung: Idealerweise das Ethernet-Kabel von unten in die
Einbaudose einführen und ein Keystone-Modul mit RJ45-Buchse
für die Verbindung nutzen. Diese RJ45-Buchse muss über das
kurze Patchkabel [12] an die RJ45-Buchse auf dem Anschlussfeld
IP
des ComTerminals
angeschlossen werden. Das Keystone-Mo-
dul ist nicht im Lieferumfang des ComTerminals
1. Einen Stecker des kurzen Patchkabels [12] in die RJ45-Buchse
des Keystone-Moduls stecken. Adern der übrigen Kabel vor-
bereiten (siehe Abschnitt „7. Anschließen am Anschluss-
feld").
2. Das kurze Patchkabel [12] und die vorbereiteten Adern
durch den Ausbruch in der Terminal-Rückwand [10] führen.
3. Terminal-Rückwand [10] mit den Schrauben [11] der Einbau-
dose auf der Einbaudose [8] festschrauben.
4. Adern am Anschlussfeld der Terminal-Rückwand [10] gemäß
Abschnitt „7. Anschließen am Anschlussfeld" anschließen.
5. Den zweiten Stecker des Patchkabels [12] in die RJ45-Buchse
auf dem Anschlussfeld einstecken.
*) HINWEIS! Wenn die Montage auf einer Einbaudose nicht
möglich ist, kann das ComTerminal
an der Wand befestigt werden, wobei dieselben Bohrungen in
der Terminal-Rückwand benutzt werden.
5. Montage des Terminal-Frontteils (
1. Terminal-Frontteil [14] oben auf die Terminal-Rückwand
[10] aufsetzen, so dass ein Scharnier [13] entsteht.
2. Das Terminal-Frontteil mit leichten Druck (Glasbruchge-
fahr!) auf die Terminal-Rückwand herunterdrücken, bis die
Rastnase [15] einrastet.
3. Zur Sicherung kann die Sicherungsschraube [16] unten in die
Bohrung unterhalb der gelben Taste eingedreht werden.
[7] Zwei Lautsprecher
[8] * Einbaudose
[9] Zwei Anschlussleitungen
zu den Lautsprechern
[10] Terminal-Rückwand
[11] * 4 Schrauben der Einbaudose
* Nicht im Lieferumfang enthalten, separat bestellen.
00 8804 38, 03/22 (Rev. 6.0)
Abb. B)
IP
enthalten.
IP
mit Schrauben und Dübeln
Abb. C)
[12] Kurzes Patchkabel
[13] Scharnier
[14] Terminal-Frontteil
[15] Rastnase
[16] Sicherungsschraube (M3,
10 x 3 mm, Kreuzschlitz PZ)
EN - Installation Instructions
4. Mounting the pattress (
Wall mounting on two-gang back box.*)
Preparation: Ideally, insert the Ethernet cable into the back box
from below and use a Keystone module with RJ45 jack for the
connection. The RJ45 jack must be connected to the RJ45 socket
on the connection field of the ComTerminal
cable [12]. The keystone module is not included in the scope of
delivery of the ComTerminal
1. Insert one plug of the short patch cable [12] into the RJ45
jack of the Keystone module. Prepare the wires of the other
cables (see section "7. Connecting to the connection field").
2. Feed the short patch cable [12] and the prepared wires
through outlet in the pattress [10].
3. Fix the pattress [10] using the back box screws [11] to the
back box [8].
4. Connect the connection wires to the connection field in the
pattress [10] according to section "7. Connecting to the con-
nection field".
5. Insert the second plug of the patch cable [12] into the RJ45
socket on the connection field.
*) NOTE! If mounting on a back box is not possible, the ComTer-
IP
minal
may be fixed to the wall with dowels and screws using
the same holes in the pattress.
5. Mounting the front panel (
1. Place front panel [14] onto the top of the pattress [10] creat-
ing a hinge [13].
2. Press the front panel downwards onto the pattress with low
pressing power (glass!) until the catch [15] engages.
3. For improved security the security screw [16] can be fitted
into the hole below the yellow presence button.
[7] Two loudspeakers
[8] * Back box
[9] Two connection wires to
the loudspeakers
[10] Pattress
[11]*Four back box screws
* Not included in the scope of delivery, please order separately.
- 2 -
fig. B)
IP
via the short patch
IP
.
fig. C)
76 0510 10
76 0510 00
[12] Short patch cable
[13] Hinge
[14] Front panel
[15] Catch
[16] Security screw (M3,
10 x 3 mm, cross-head PZ)
