DIE VORBEREITUNG

EINSETZEN DES AKKUS

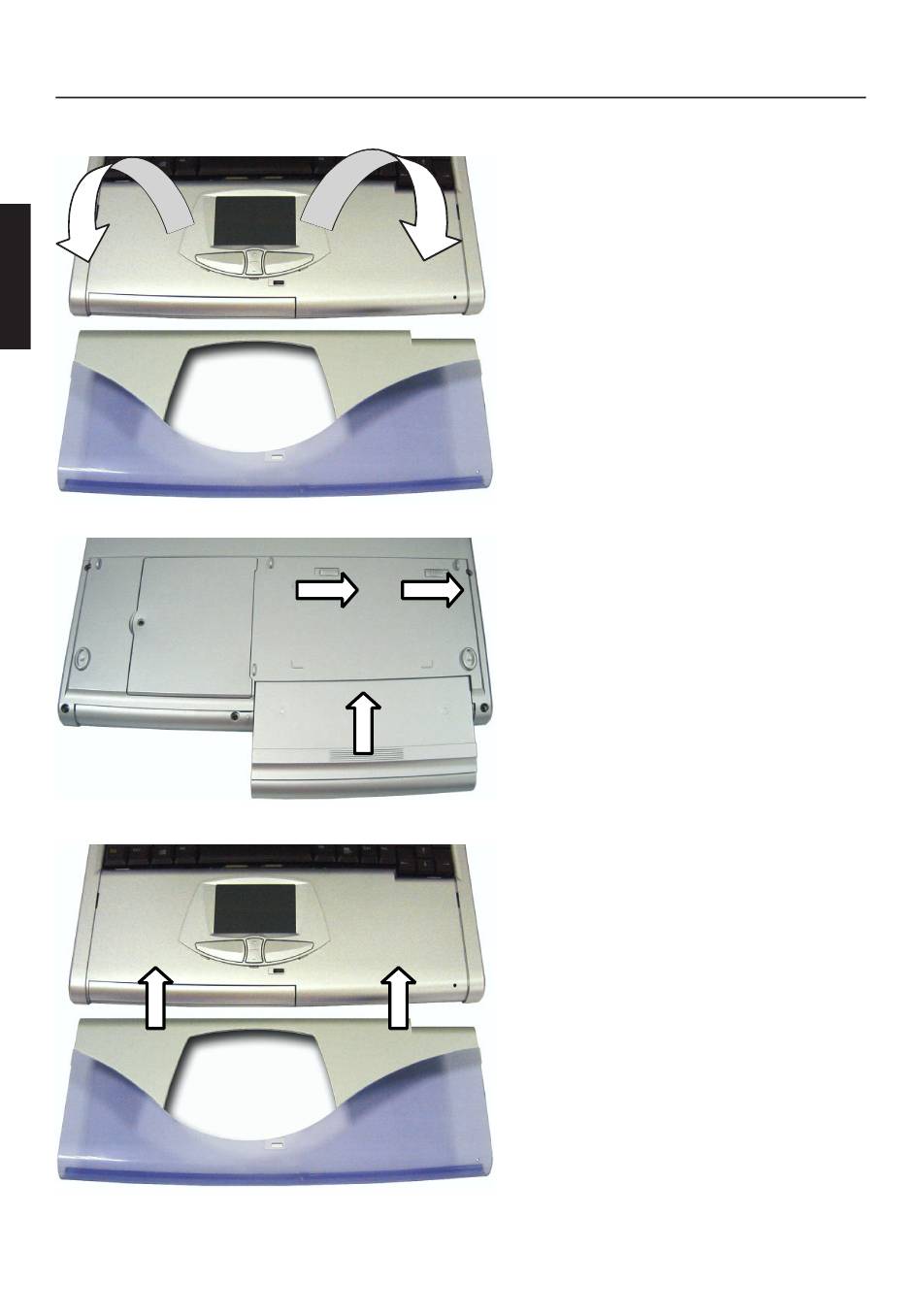

Abbildung 3
Abbildung 4
Abbildung 5
14
All manuals and user guides at all-guides.com
Im Lieferumfang des Notebooks
ist der Akku enthalten. Dieser
Akku ist nur teilgeladen.
Nehmen Sie den neuen Akku aus
der Verpackung.
Entfernen Sie die Palm-
Abdeckung indem Sie mit den
Fingerspitzen im Bereich der
linken "Alt" Taste und der
rechten "Ctrl" - Taste die
Abdeckung zuerst zu sich hin und
dann nach oben ziehen. Ist die
Verriegelung ausgerastet, können
Sie die Abdeckung nach vorne
abziehen (Abbbildung 3).
Schieben Sie nun den Akku mit
der Beschriftung nach unten in
den Akkuschacht (Abbildung 4).
Ist der Akku hörbar eingerastet,
montieren Sie die Palm -Ab-
deckung wieder (Abbildung 5).
Die seitlich vorhandenen
Laschen lassen sich einfach
einrasten, wenn Sie diese einzeln
hereindrücken. Zuerst eine Seite,
danach die andere.
Der Akku kann nun geladen
werden.
