Nr.
Bezeichnung
(19) [SP]
(20) [MIC]
(21) Interner Lautsprecher
(22) TX/RX-LED
(23) LC-Display

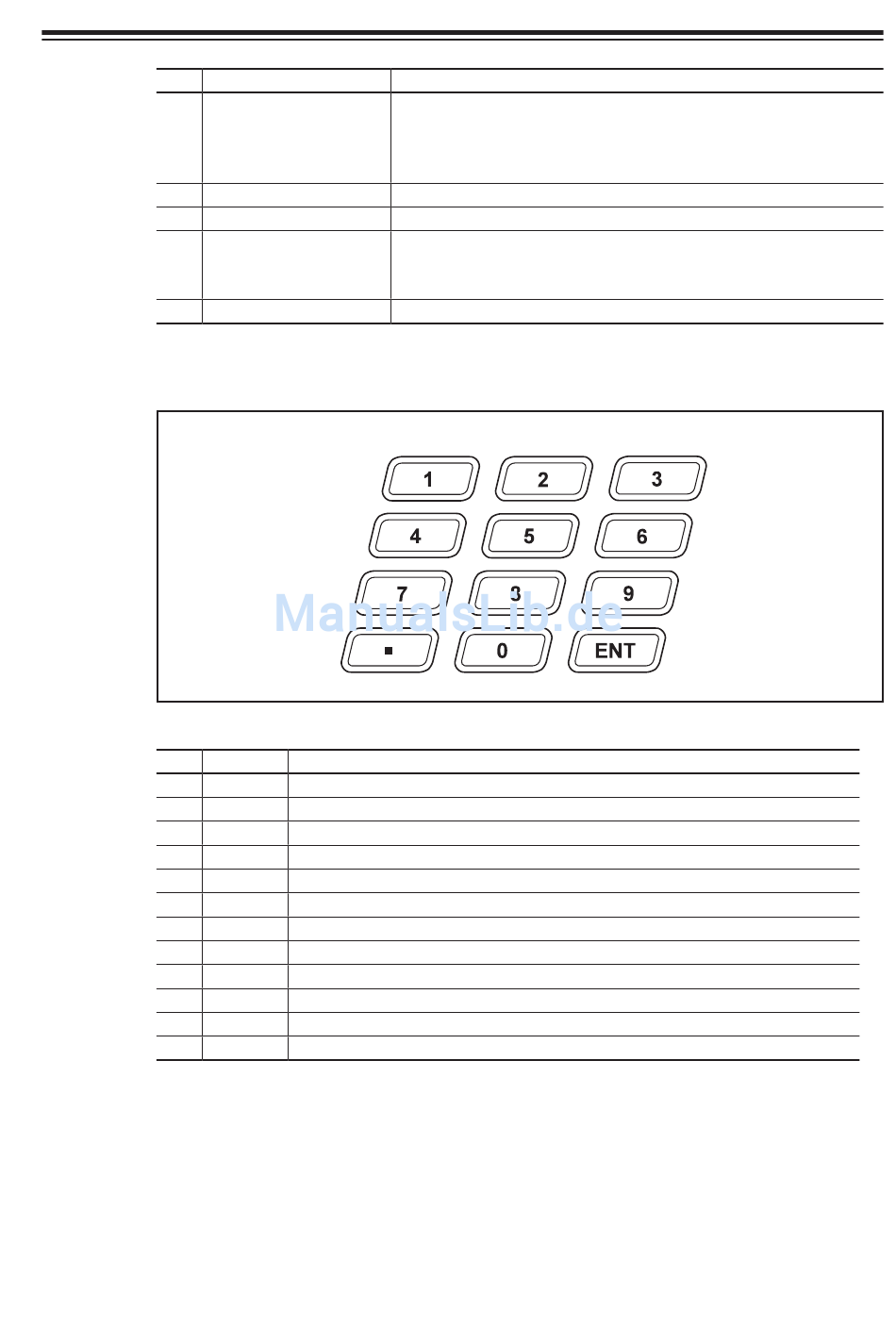

Tastenfeld
Nr.
Taste
(24)
1
(25)
2
(26)
3
(27)
4
(28)
5
(29)
6
(30)
7
(31)
8
(32)
9
(33)
.
(34)
0
(35)
ENT
* 5 Kanäle des sogenannten Alaska-Bandes stehen bei der T-Version zur Verfügung. Siehe
auch S. 94.
Funktion
Buchse zum Anschluss eines externen Lautsprechers. Empfohlene
Impe d anz: 8 bis 16 Ω.
Anschluss eines optionalen Verbindungskabels ERW-4C oder
ERW-7 für die PC-Steuerung.
Buchse zum Anschluss des Mikrofons.
Lautsprecheröffnung.
Leuchtet während des Sendens rot.
Leuchtet grün, wenn ein Signal empfangen wird oder die Rausch-
sperre geöffnet ist (unmuted).
Zur Anzeige der Frequenz und anderen Betriebszuständen.
(24)
(27)
(30)
(31)
(33)
(34)
Funktion
Aufrufen des 1,8-MHz-Bandes (Ziffer 1 bei direkter Frequenzeingabe)
Aufrufen des 3,5-MHz-Bandes (Ziffer 2 bei direkter Frequenzeingabe)
Aufrufen des 5,3-MHz-Bandes* (Ziffer 3 bei direkter Frequenzeingabe)
Aufrufen des 7-MHz-Bandes (Ziffer 4 bei direkter Frequenzeingabe)
Aufrufen des 10-MHz-Bandes (Ziffer 5 bei direkter Frequenzeingabe)
Aufrufen des 14-MHz-Bandes (Ziffer 6 bei direkter Frequenzeingabe)
Aufrufen des 18-MHz-Bandes (Ziffer 7 bei direkter Frequenzeingabe)
Aufrufen des 21-MHz-Bandes (Ziffer 8 bei direkter Frequenzeingabe)
Aufrufen des 24-MHz-Bandes (Ziffer 9 bei direkter Frequenzeingabe)
Eingabe des Dezimalpunkts vor 100-kHz-Stelle bei direkter Frequenzeingabe
Aufrufen des 28-MHz-Bandes (Ziffer 0 bei direkter Frequenzeingabe)
Übernahme der direkt eingegebenen Frequenz
(25)
(26)
(28)
(29)
(32)
(35)
Kapitel 1 Sie beginnen
17
