Elektrischer Anschluss
7.6 Diagnoseschnittstelle (nur bei: VBG-PN-K20-D, VBG-PN-K20-DMD-EV, VBG-
PN-K20-DMD)
Die Service- und Diagnoseschnittstelle (in Verbindung mit AS-i-Control-Tools
Software) dient zur Kommunikation zwischen PC und Gerät.
7.6.1

Konfigurationsschnittstelle RS 232

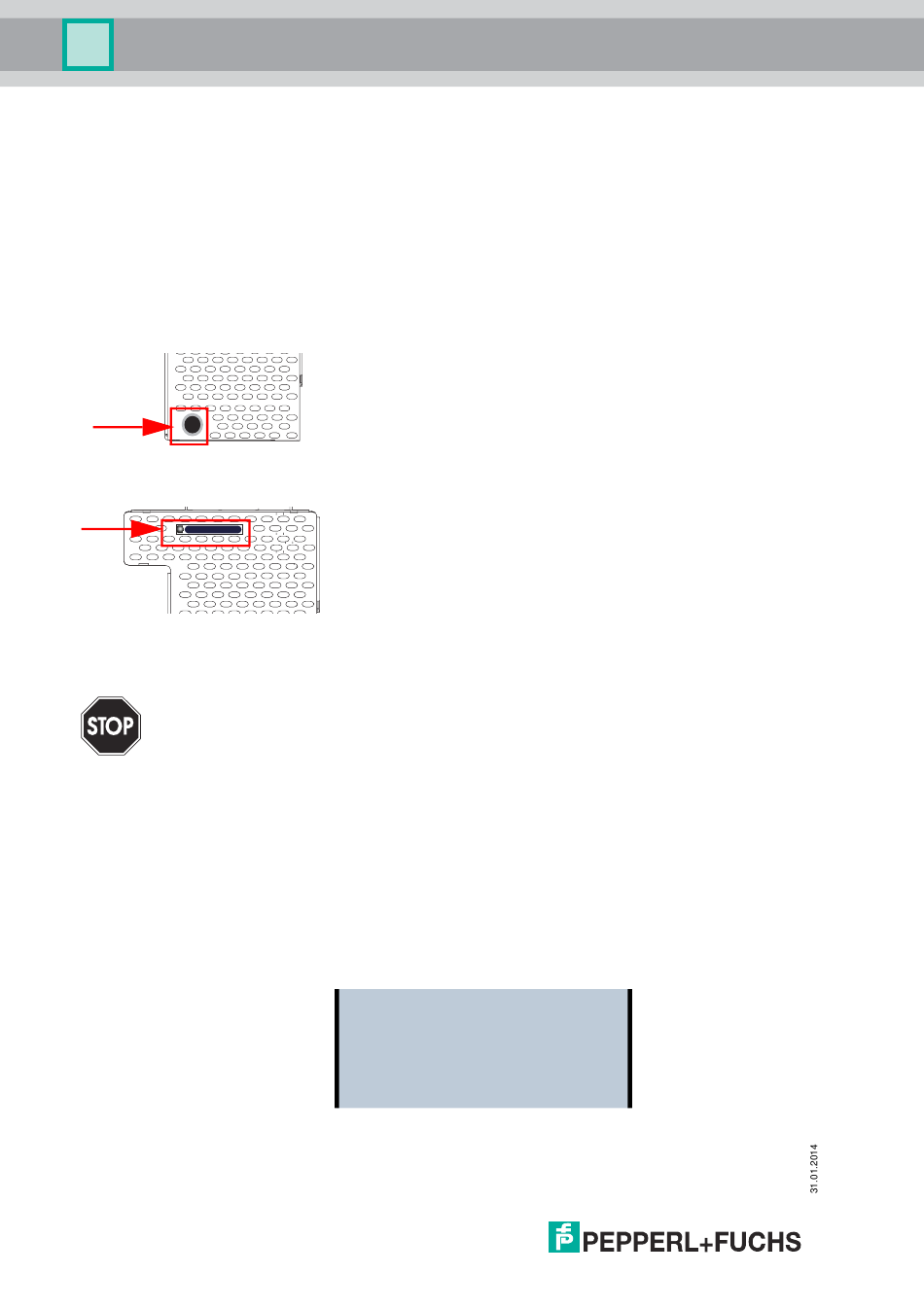

Die Service- und Diagnoseschnittstelle ist als mini DIN-6-Buchse ausgeführt und
befindet sich oben links auf dem Deckelgehäuse.
7.7

Chipkarte

Die Konfiguration ist in einem fest eingebauten EEPROM gespeichert und kann
per Chipkarte überschrieben werden. Die Chipkarte muss im Betrieb nicht einge-
steckt sein.
Warnung!
Die Chipkarte darf nur in spannungslosem Zustand eingesetzt und entnommen wer-
den!
7.7.1

Verwendung der Chipkarte

Der AS-i-Master kann die auf der Chipkarte abgelegten Konfigurationsdaten aus-
lesen und erneut speichern.
7.7.1.1

Karte unformatiert

Wird beim Start des Geräts eine unformatierte Karte gefunden, so wird folgender
Hinweis angezeigt:
Hier wird die Formatierung der Chipkarte durchgeführt. Anschließend werden die
Daten auf die Chipkarte kopiert.
28
LEERE CHIPKARTE
WIRD FORMATIERT
AS-I DATEN
SYNCHRONISIERT
