AS-i 3.0 PROFINET Gateway in Edelstahl
Elektrischer Anschluss
7.5
PROFINET-Interface
2
1
Die Verbindung an ein Ethernet erfolgt über eine der beiden RJ45-Buchsen am
linken Gehäuseabsatz des Gerätes (siehe auch weitere Informationen im Kap.
<Überblick über Anschlüsse, Anzeigen und Bedienelemente>.
Die beiden Buchsen führen zum integrierten Real-Time Switch. Sie sind als MDI/
MDI-X ausgelegt (Auto-Crossover) und unterstützen 10Base-T und 100Base-TX,
jeweils in Voll- und Halbduplex (Auto-Negotiation).
Hinweis!
Der Switch ist nur bei anliegender Betriebsspannung (±PWR) in Betrieb.

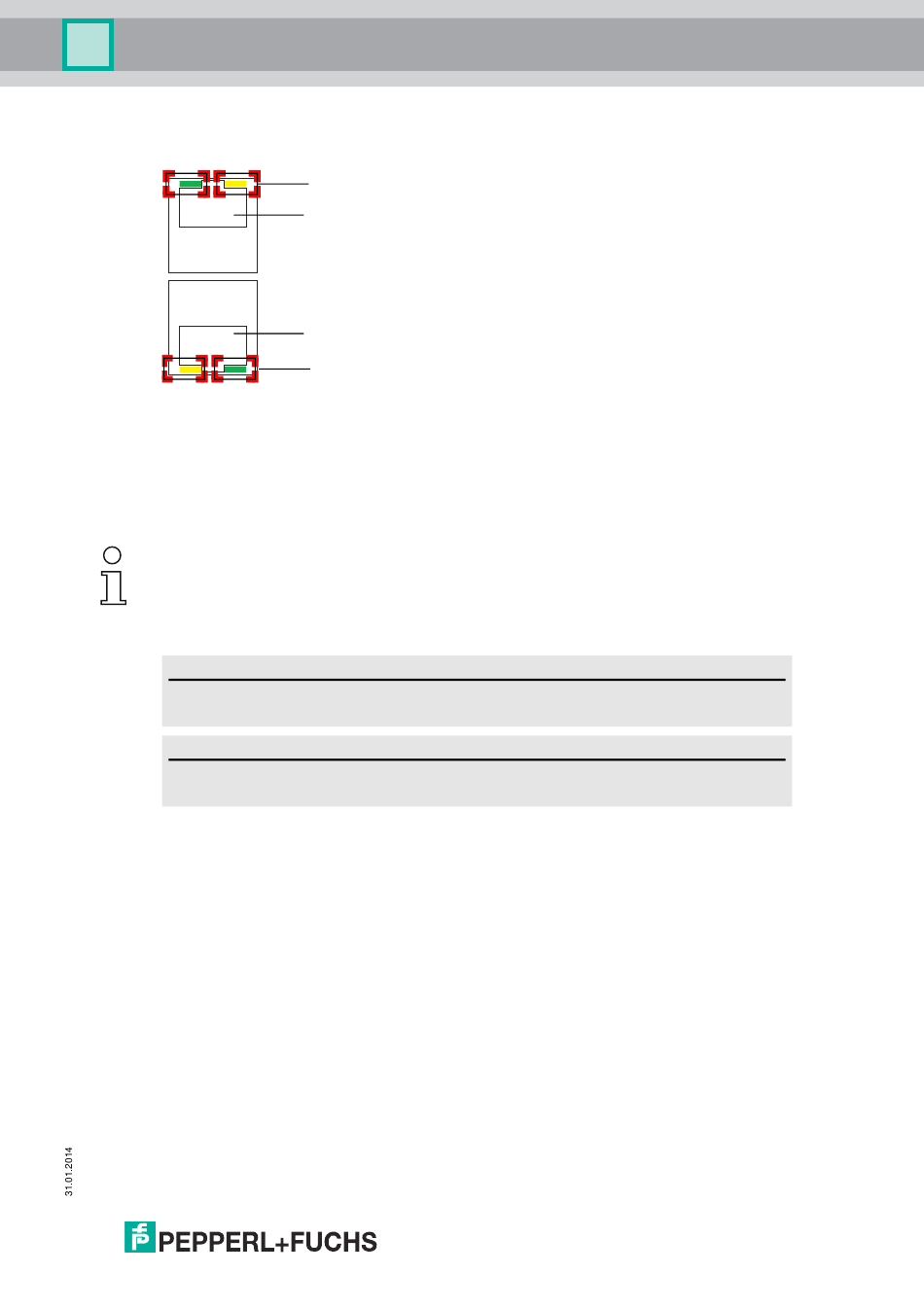

Leuchtdioden an den Buchsen (2 pro Buchse):
Port (grün)
LED leuchtet grün: Ethernet-Verbindung besteht (d.h. das Kabel ist gesteckt).
Activity (gelb)
LED leuchtet gelb: Senden und Empfangen aktiv.
Leuchtdioden
RJ45-Buchse
RJ45-Buchse
Leuchtdioden
27
