AS-i 3.0 PROFINET Gateway in Edelstahl
Elektrischer Anschluss
7.4.3

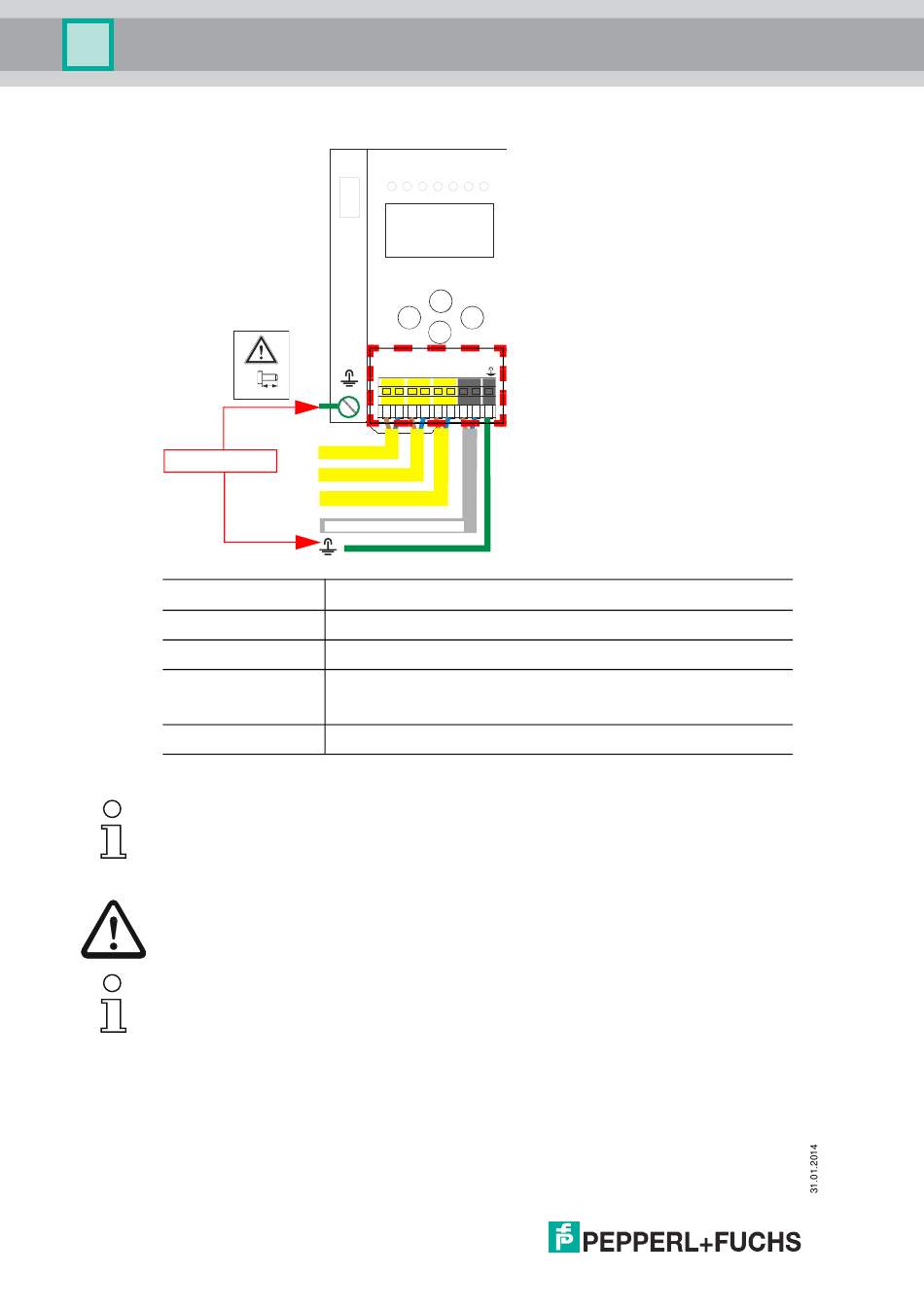

Elektrischer Anschluss VBG-PN-K20-DMD-EV
M4
5 mm max!
Funktionserde
Klemme
+ASI 1–
+ASI 2–
ASI +PWR– /
24 V, 0 V
FE
1.
Das Gateway ist AS-i Power24V-fähig und kann direkt an einem 24V (PELV) Netzteil betrieben werden.
Hinweis!
AS-i-Kreis 1 und 2 werden beide aus einem Netzteil von Pepperl+Fuchs GmbH ver-
sorgt!
Andere Netzteile sind nicht freigegeben!
Achtung!
Bei AS-i Power24 Erdschlusswächter Sensor ohne Funktion!
Hinweis!
Beachten Sie bitte weitere Hinweise in Absätzen <Anschlussbelegung AS-i- und
Stromversorgungsklemmen> und <AS-i Power24V fähig>.
26
+ASI PWR-
-
-
-
+ASI1
+ASI1
+ASI2
24V 0V
+
-
+
-
+
-
+
-
+ASI 1–
+ASI 1–
+ASI 2–
/
+ A SI +PWR– (max. 8A)
24V, 0V
Signal / Beschreibung
Anschluss an AS-i-Kreis 1
Anschluss an AS-i-Kreis 2
Spannungsversorgung AS-i-Kreise (max 8 A) /
1
AS-i Power24
Versorgung optional
Funktionserde
