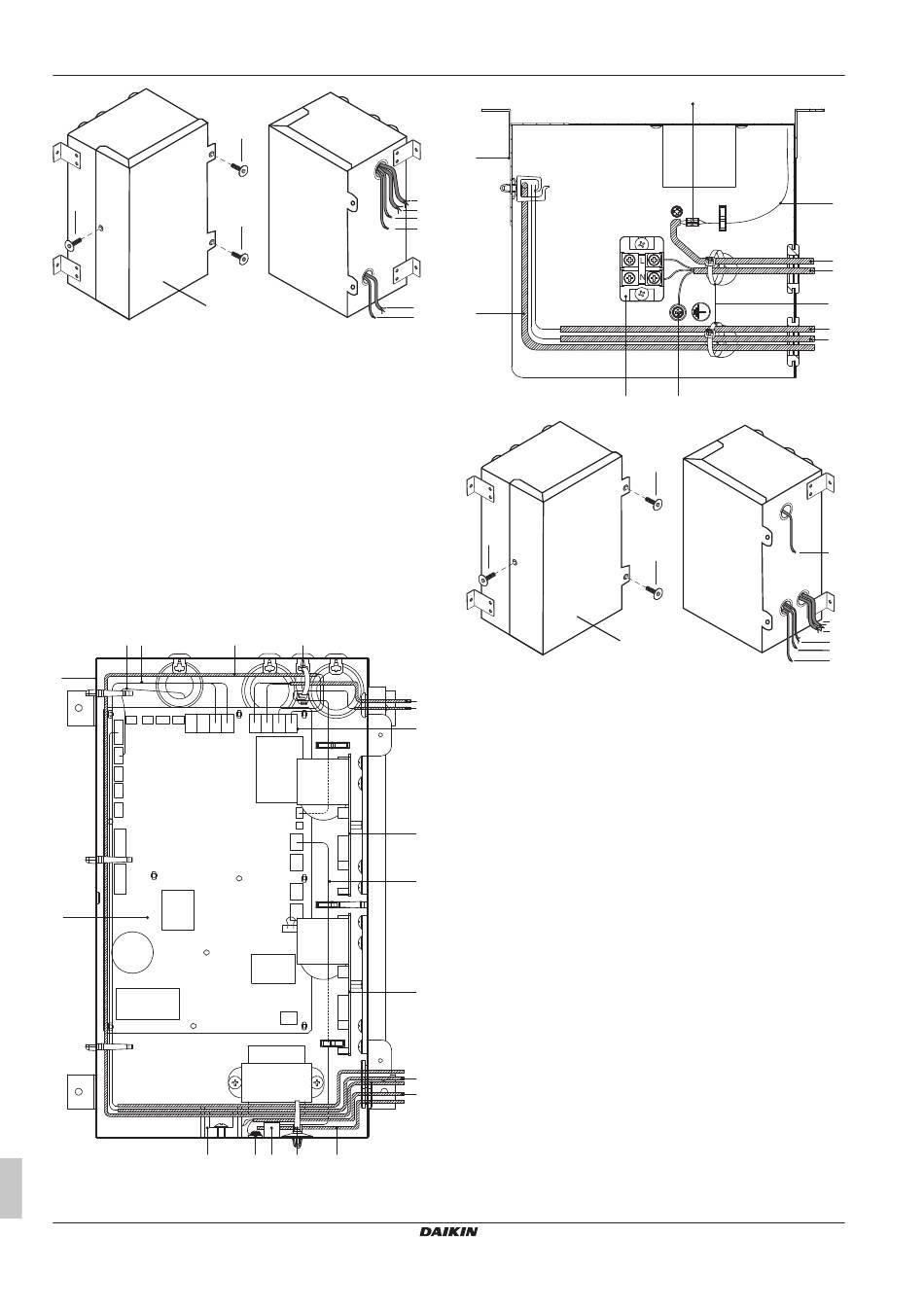

12 Elektroinstallation
q
c
a Schaltkasten
b Platine
c Deckel des Schaltkastens
d Befestigungsschraube und Unterlegscheibe
e Anschluss für Erdung
f Anschlussplatte
g Übertragungskabel-Anschlussplatte (P1, P2, F1, F2)
h Übertragungskabel (zu optionalem Regler)
i Stromversorgungskabel
j Kabel zum Anschließen zusätzlicher externer Luftklappe
(mitgeliefertes Zubehör)
k Isolierte Zylinderkabelmuffe (0,75 mm²) (bauseitig zu
liefern)
l Doppeltes oder verstärktes isoliertes, flexibles Kabel
(0,75 mm²) zur externen Luftklappe (bauseitig zu liefern)
m Kabelbinder (bauseitig zu liefern)
n BRP4A50A (optionales Zubehör)
o KRP2A51 (optionales Zubehör)
p CO₂-Sensor (optionales Zubehör)
q Blechschraube
r Kabel für Frischluft-Betrieb
Modelle 800+1000
p r
a
J3 J2 J1 JC
X33A
X14A
b
f
Installations- und Betriebsanleitung
16
q
q
h m
F2 F1 P2 P1
X35A
X24A
X29A
d+e k m l
a
h
n
o
r
i
h
l
q
a Schaltkasten
b Platine
o
c Deckel des Schaltkastens
g d Befestigungsschraube und Unterlegscheibe
e Anschluss für Erdung
f Anschlussplatte
g Übertragungskabel-Anschlussplatte (P1, P2, F1, F2)
h Übertragungskabel (zu optionalem Regler)
Ii Stromversorgungskabel
j Kabel zum Anschließen zusätzlicher externer Luftklappe
(mitgeliefertes Zubehör)
k Isolierte Zylinderkabelmuffe (0,75 mm²) (bauseitig zu
b
liefern)
l Doppeltes oder verstärktes isoliertes, flexibles Kabel
(0,75 mm²) zur externen Luftklappe (bauseitig zu liefern)
j
m Kabelbinder (bauseitig zu liefern)
n BRP4A50A (optionales Zubehör)
o KRP2A51 (optionales Zubehör)
p CO₂-Sensor (optionales Zubehör)
q Blechschraube
r Kabel für Frischluft-Betrieb
b
n
i
k
f d+e
q
q
c
VAM350~2000J8VEB
Wärmerückgewinnungs-Ventilationseinheit
4P664011-1 – 2021.08
j
l
i
m
r
n
o
l
i
r
n
h
