Sharp 8M-B32C1 Bedienungsanleitung

Sharp 8M-B32C1 Bedienungsanleitung

Lcd-farbmonitor
Vorschau ausblenden Andere Handbücher für 8M-B32C1:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

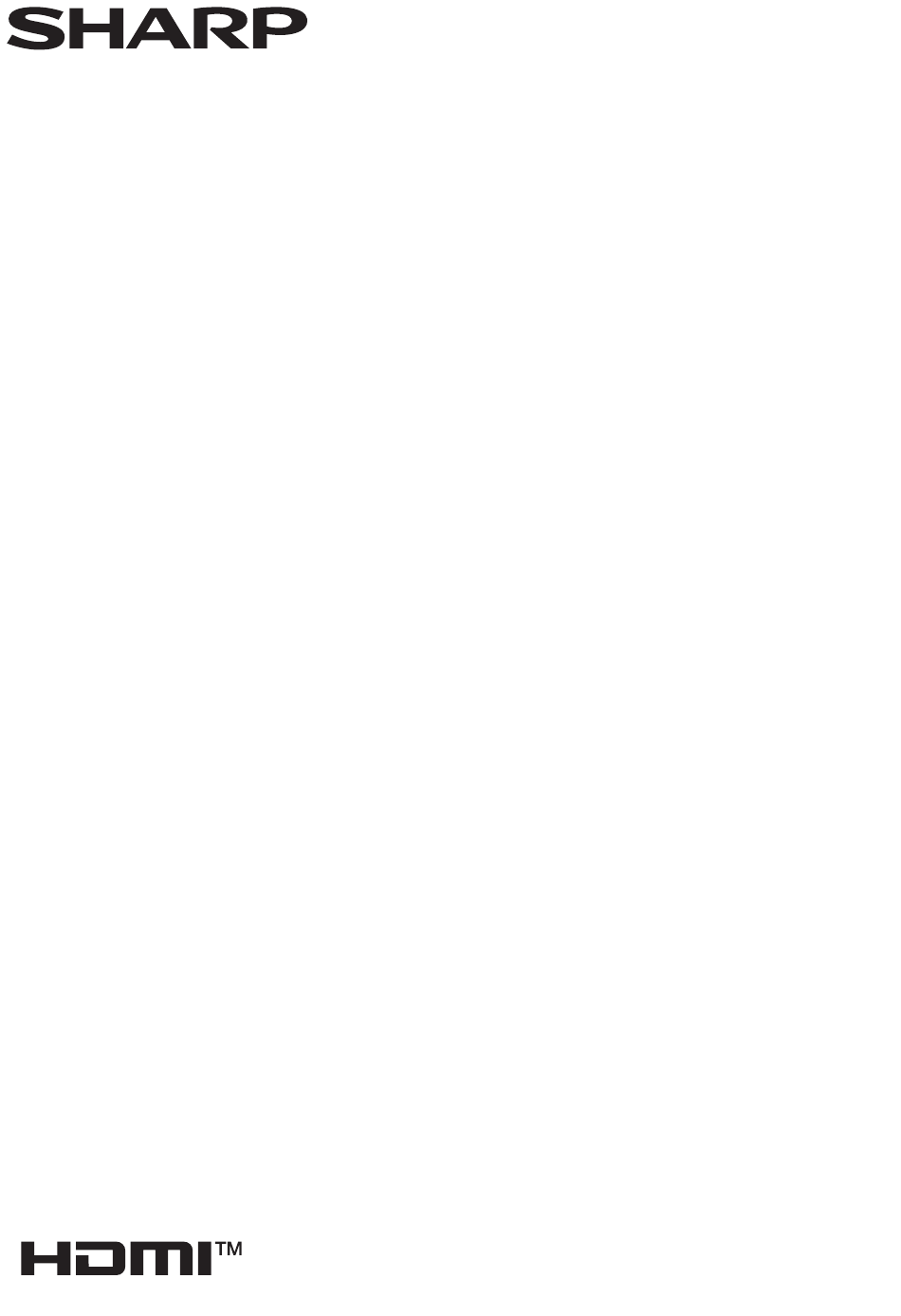

8M-B32C1
LCD FARBMONITOR
BEDIENUNGSANLEITUNG

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Sharp 8M-B32C1

Inhaltszusammenfassung für Sharp 8M-B32C1

  • Seite 1 8M-B32C1 LCD FARBMONITOR BEDIENUNGSANLEITUNG...

  • Seite 2: Informationen Zur Entsorgung Dieses Gerätes Und Der Batterien

    Altbatterien werden in den Verkaufsgeschäften gesammelt. Die Rückgabe ist kostenlos. Wurde das Gerät GESCHÄFTLICH genutzt, wenden Sie sich an Ihren SHARP-Händler, der Sie über die Wege zur Rücknahme des Gerätes informiert. Es können Kosten für Sie entstehen. Kleine Geräte und geringe Stückzahlen werden möglicherweise auch von den vorhandenen Rückgabestellen für Altgeräte angenommen.

  • Seite 3: Wichtige Informationen

    WICHTIGE INFORMATIONEN ACHTUNG: HALTEN SIE DAS GERÄT VON REGEN UND JEGLICHER ART VON FEUCHTIGKEIT FERN, UM DIE GEFAHR VON BRAND ODER STROMSCHLAG ZU VERRINGERN. Das Blitzsymbol innerhalb eines Dreiecks weist den Benutzer auf das Vorhandensein VORSICHT nicht isolierter “gefährlicher Spannung” im Geräteinneren hin, die ausreichend groß...

  • Seite 4: Verehrte Kundin, Verehrter Kunde

    VEREHRTE KUNDIN, VEREHRTER KUNDE Wir danken Ihnen für den Kauf eines SHARP LCD-Gerätes. Um Ihre Sicherheit sowie einen jahrelangen, störungsfreien Betrieb dieses Produkts zu gewährleisten, lesen Sie bitte den Abschnitt “Sicherheitsvorkehrungen” vor der Verwendung des Produkts durch. SICHERHEITSVORKEHRUNGEN Elektrizität erfüllt viele nützliche Aufgaben, kann aber auch Personen- und Sachschäden verursachen, wenn sie unsachgemäß...

  • Seite 5: Wichtige Hinweise Für Die Sicherheit Von Kindern

    SICHERHEITSVORKEHRUNGEN (Fortsetzung) 18. Wärmequellen — Stellen Sie das Produkt nicht in der Nähe von Heizkörpern, Heizgeräten, Öfen oder anderen Geräten (wie z.B. Verstärkern) auf, die Hitze abstrahlen. 19. Bei der Verwendung des Monitors ist darauf zu achten, dass Gefahren für Leib und Leben, Schäden an Gebäuden und anderen Gegenständen sowie eine Beeinflussung von wichtigen oder gefährlichen Geräten, wie z.B.

  • Seite 6: Tipps Und Sicherheitshinweise

    Warenzeichen von Video Electronics Standards Association abzureiben oder zu berühren. in den USA und/oder in anderen Ländern. - Wir bitten um Ihr Verständnis, dass SHARP über die gesetzlich - Alle andere Markenprodukt und Produktnamen sind Warenzeichen anerkannte Leistungshaftung hinaus keine Haftung für Fehler oder geschützte Warenzeichen der betreffenden Urheberrechtinhaber.

  • Seite 7: Wichtige Hinweise Zur Befestigung

    Betriebs-LED • Die Temperaturbedingungen können sich ändern, wenn der Monitor zusammen mit von SHARP empfohlenem Zubehör verwendet wird. Überprüfen Sie in diesem Fall bitte die für das Zubehör empfohlenen Temperaturbedingungen. • Alle Belüftungsöffnungen müssen stets frei bleiben. Wenn die Temperatur innerhalb des Monitors ansteigt, kann dies zu Fehlfunktionen führen.
  • Seite 8 WICHTIGE HINWEISE ZUR BEFESTIGUNG (Fortsetzung) nEntfernen des Ständers 4. Montieren Sie die Abdeckungen für die Ständer- Befestigungsteile in den Löchern, in denen der Ständer befestigt war. Montieren Sie die Abdeckungen so, dass sich ihre Laschen Vorsicht rechts befinden. • Wenn bereits angeschlossene Kabel vorhanden sind, trennen Sie diese.

  • Seite 9: Inhaltsverzeichnis

    • Den SHARP Information Display Downloader installieren. • Das SHARP Display Calibration Utility vom SHARP Information Display Downloader herunterladen. • Wenn das SHARP Display Calibration Utility verwendet wird, schließen Sie den Monitor, auf dem das SHARP Display Calibration Utility verwendet wird, mithilfe eines handelsüblichen USB-Kabels an.

  • Seite 10: Teilebezeichnungen

    Teilebezeichnungen nVorderansicht 1. Taste INPUT (Eingang) 2. Kundenspezifische Schaltfläche 1* 3. Kundenspezifische Schaltfläche 2* 4. Taste MENU (Menü) 5. Cursorsteuerung-Taste ( ) 6. Cursorsteuerung-Taste ( ) 7. Cursorsteuerung-Taste ( ) 8. Cursorsteuerung-Taste ( ) 9. Taste ENTER (Eintreten) 10. Taste RETURN (Zurückkehren) 11.

  • Seite 11: Anschließen Von Zusatzgeräten

    Anschließen von Zusatzgeräten 1. HDMI1-Eingangsanschluss (8K) Vorsicht • Verwenden Sie ein handelsübliches HDMI-Kabel (konform • Schalten Sie unbedingt den Hauptnetzschalter aus und mit der HDMI-Standard). ziehen Sie den Netzstecker, bevor Sie Kabel anschließen Zur Eingabe eines 4K Videos ist ein 4K-kompatibles oder abziehen.
  • Seite 12 6. USB Buchse Typ B (USB2.0) • Sie können den Monitor über einen Computer steuern. (Siehe Seite 26.) • Verbinden Sie den Computer mit einem handelsüblichen USB-Kabel (Typ A - Typ B). • Verbinden Sie ihn bei Verwendung von SHARP Display Calibration Utility.

  • Seite 13: Anschließen Des Netzkabels

    Anschließen des Netzkabels Vorsicht • Verwenden Sie nur das mit dem Monitor gelieferte Netzkabel. 1. Schalten Sie den Hauptnetzschalter aus. 2. Stecken Sie das Netzkabel (im Lieferumfang enthalten) in die Netzkabelbuchse. 3. Stecken Sie das Netzkabel (im Lieferumfang enthalten) Netzkabel Hauptnetzschalter buchse in die Steckdose.

  • Seite 14: Ein- Und Ausschalten

    Ein- und ausschalten Ein- und ausschalten Vorsicht • Schalten Sie zuerst den Monitor und erst danach den Drücken Sie auf die Taste POWER, um die Stromversorgung Computer oder ein anderes Wiedergabegerät ein. ein- oder auszuschalten. • Warten Sie zwischen dem Ein- und Ausschalten des Warten Sie vor Verwendung 15 Minuten, um die Bildqualität Hauptnetzschalters oder der Taste POWER immer zu stabilisieren.
  • Seite 15 Einstellung von Uhrzeit und Datum erscheint, obwohl Sie Zeit und Datum bereits eingestellt haben, ist möglicherweise die interne Batterie leer. Wenden Sie sich wegen des Austausches der Batterie an einen autorisierten SHARP- Händler oder ein autorisiertes SHARP Servicecenter. • Geschätzte Lebensdauer der internen Batterie: circa 5 Jahre (abhängig von der Nutzung des Monitors)

  • Seite 16: Menüoptionen

    Menüoptionen Anzeigen des Bildschirmmenüs 5. Drücken Sie auf die Taste MENU, um das Bildschirmmenü zu schließen. Video-Einstellungen sowie die Einstellungen verschiedener Funktionen können vorgenommen werden. TIPPS In diesem Abschnitt wird beschrieben, wie die einzelnen • Das jeweils angezeigte Menü hängt vom gewählten Menüpunkte verwendet werden.

  • Seite 17: Menüoptionen

    Menüoptionen Menüoptionen Das jeweils angezeigte Menü hängt vom gewählten Eingangsmodus ab. nPICTURE <BILD> AUTO HDR DETECTION <AUTO HDR-ERKENNUNG> OFF <AUS> ..Konfigurieren Sie den Farbmodus gemäß dem Signal. ON <EIN> ... Gemäß dem HDR-Eingangssignal (HLG oder PQ) schaltet der COLOR MODE automatisch zwischen HDR AUTO(HLG) und HDR AUTO(PQ) um.
  • Seite 18 Bildschirmmenü ausgewählt werden. ON <EIN>....Konfiguriert LUMINANCE, WHITE BALANCE, COLOR GAMUT und GAMMA für CUSTOM1 und CUSTOM2 mithilfe des SHARP Display Calibration Utility. CUSTOM SETTING kann in folgenden Fällen konfiguriert werden: • Wenn der COLOR MODE auf USER1 oder USER2 lautet.
  • Seite 19 Menüoptionen ADVANCED <WEITERFÜHREND> UNIFORMITY <AUSLEUCHTUNG> Stellt die Korrekturstufe für die Verfärbung des LCD-Panels ein. OFF <AUS> ....... Verfärbung wird nicht korrigiert. ON <EIN>......Verfärbung wird korrigiert. DYNAMIC RANGE EXPAND <DYNAMISCHE BEREICHSERWEITERUNG> Konfiguriert die lokale Dimmersteuerung und den Helligkeits-Spitzenwert. MODE1 <MODUS1> ..LOCAL DIMMING: OFF, LUMINANCE: 600cd/m MODE2 <MODUS2>...
  • Seite 20 Menüoptionen n EXTENSION <ERWEITERUNG> (HDMI1/HDMI2) LUMINANCE CLIPPING <LUMINANZ-SCHNITT>* Schnittbereich bei einer Leuchtdichte über dem in CLIP LUMINANCE festgelegten Wert, in Übereinstimmung mit dem eingegebenen HDR-Signal. Wenn ein PQ-Signal eingegeben wird ..Kann zwischen OFF, ON oder TONE-MAPPING ausgewählt werden. Zusätzlich kann über CLIP LUMINANCE die Leuchtdichte konfiguriert werden. Je nach Einstellung wird die Videoanzeige wie folgt angepasst.
  • Seite 21 Menüoptionen ADVANCED <WEITERFÜHREND> CLIP LUMINANCE <SCHNITT-LUMINANZ> Konfiguriert die Schnitt-Luminanz für LUMINANCE CLIPPING. LUMINANCE WARNING <WARNUNG LUMINANZ> Zeigt den Bereich an, in dem die Luminanz höher ist als unter LUMINANCE CLIPPING als Farbsatz in COLOR eingestellt. LUMINANCE WARNING kann in folgenden Fällen konfiguriert werden. •...
  • Seite 22 Menüoptionen FALSE COLOR <FALSCHE FARBE> Koloriert das eingegebene Video gemäß der Luminanz. LEGEND <LEGENDE> Blendet die Legende der falschen Farbe aus oder verändert ihren Platz. Drücken Sie während der Anzeige der Legende die Tasten , um zur Anzeige der Legende zu wechseln. MONO/BLUE ONLY <MONO/NUR BLAU>...
  • Seite 23 Menüoptionen nMONITOR PORTRAIT/LANDSCAPE INSTALL <HOCH-/QUERFORMAT INST.> LANDSCAPE <QUERFORMAT> ..Horizontale Ausrichtung PORTRAIT <HOCHFORMAT> ..Vertikale Ausrichtung VIDEO ROTATION <VIDEO DREHEN> Wenn der Monitor in vertikaler Ausrichtung montiert ist und das Video auf dem Kopf steht, können Sie es um 180 Grad drehen. Interlaced-Signale werden möglicherweise nicht korrekt angezeigt.
  • Seite 24 Menüoptionen TIPPS • Manche Angaben im Menü PICTURE <BILD> können je nach Einstellungen in AUTO HDR DETECTION <AUTO HDR-ERKENNUNG>, COLOR MODE <FARBMODUS> und LUMINANCE PRIORITY <LUMINANZ-PRIORITÄT> möglicherweise nicht angepasst werden. • Wenn WHITE BALANCE <WEIß-ABGLEICH> auf THRU <DIREKT> lautet, können PRESET <VOR-EINST>, USER <BENUTZER>...

  • Seite 25: Initialisierung (Reset) / Funktionsbeschränkung (Function )

    Initialisierung (Reset) / Funktionsbeschränkung (FUNCTION <FUNKTION>) Sie können die Einstellungen auf die Werkseinstellungen STATUS ALERT <STATUS-ALARM> zurücksetzen oder einschränken. Legt das Benachrichtigungsverfahren bei einem Hardwarefehler fest. 1. Wenn Sie die Tasten MENU und INPUT <EINGANG> OFF <AUS> ..Keine Benachrichtigung bei einem Fehler. gleichzeitig drücken, während im linken oberen OSD &...

  • Seite 26: Steuerung Des Monitors Über Einen Computer

    Steuerung des Monitors über einen Computer Wird der Monitor über ein handelsübliches USB-Kabel mit * Achten Sie darauf, 4 Zeichen für den Parameter einem Computer verbunden, kann der Monitor über den einzugeben. Füllen Sie den Befehl nötigenfalls mit angeschlossenen Computer gesteuert werden. Leerzeichen (“...
  • Seite 27 Steuerung des Monitors über einen Computer nKommunikationsintervall • Nachdem die Meldung “OK” oder “ERR” angezeigt wurde, müssen Sie die nächsten Befehle senden. Legen Sie mindestens 10 Sekunden als Wartezeit für die Antwort auf einen Befehl fest. • Legen Sie ein Intervall von 100 ms oder mehr zwischen der Befehlsantwort und der Übertragung des nächsten Befehls fest.

  • Seite 28: Befehlstabelle

    Steuerung des Monitors über einen Computer Befehlstabelle Informationen zur Befehlstabelle Befehl: Befehlsfeld (Siehe Seite 26.) Richtung: W Wenn der “Parameter” im Parameterfeld (siehe Seite 26) festgelegt ist, funktioniert der Befehl wie unter “Steuerung/Antwortinhalt” beschrieben. R Der unter “Antwort” angegebene zurückgemeldete Wert kann durch die Einstellung “????” oder “ ?”...
  • Seite 29 Steuerung des Monitors über einen Computer Funktion Befehl Richtung Parameter Antwort Steuerung/Antwortinhalt COLOR ADJUSTMENT USER R-CONTRAST CRTR 0-256 0-256 “ERR”, wenn WHBL nicht auf 2 eingestellt ist. <FARBABSTIMMUNG> <BENUTZER> <R-KONTRAST> G-CONTRAST CRTG 0-256 0-256 <G-KONTRAST> B-CONTRAST CRTB 0-256 0-256 <B-KONTRAST> R-OFFSET OFSR -127-127...

  • Seite 30: Menü Others

    Steuerung des Monitors über einen Computer Menü OTHERS <ANDERE> Funktion Befehl Richtung Parameter Antwort Steuerung/Antwortinhalt RESET ARST Wenn COLOR MODE auf USER X eingestellt ist: Initialisierung der Videoanpassungseinstellungen, einschließlich der Anpassungsdaten für die Bildqualität, mithilfe des Hilfsprogramms für die Anzeigekalibrierung. Wenn COLOR MODE auf USER X eingestellt ist: Initialisierung der Videoanpassungseinstellungen, ausschließlich der Anpassungsdaten für die Bildqualität, mithilfe des Hilfsprogramms für die...

  • Seite 31: Fehlerbehebung

    Eingangsanschluss, an dem das Kabel • Hardwareproblem. Schalten Sie den Monitor ab und wenden angeschlossen ist? Sie sich für eine Reparatur an Ihren SHARP-Händler. - Wenn ein externes Gerät angeschlossen ist: funktioniert (Wenn STATUS ALERT <STATUS-ALARM> auf OSD & LED das externe Gerät (Wiedergabe)?

  • Seite 32: Technische Daten

    *5 Wenn NO SIGNAL AUTO INPUT SEL. <KEIN SIGN AUTOM EING AUSW> auf OFF <AUS> eingestellt ist. Bedingt durch fortlaufende technische Verbesserungen behält sich SHARP das Recht vor, das Design und die Spezifikationen ohne vorherige Ankündigung ändern zu können. Die angegebenen Leistungswerte stellen die Nennwerte einer in...
  • Seite 33 Technische Daten nMaßzeichnungen Die angegebenen Werte sind Zirkawerte. Schraubenlöcher für Montagewinkel Einheit: mm • Verwenden Sie die M6-Schrauben, die 8 bis 10 mm länger als die Dicke des Montagewinkel sind, zum Befestigen des VESAkompatiblen Montagewinkel. 8-10 mm Schrauben (M6) Montagewinkel Monitor-Befestigung •...
  • Seite 34 Technische Daten nKompatibler Signaltakt (PC) Bildschirmauflösung Vsync HDMI1 HDMI2 HDMI3 DisplayPort VESA 640 × 480 800 × 600 1024 × 768 1152 × 864 1280 × 768 1280 × 800 1280 × 960 1280 × 1024 1360 × 768 1400 × 1050 1440 ×...
  • Seite 35 Technische Daten nKompatibler Signaltakt (AV) Bildschirmauflösung Frequenz HDMI1 HDMI2 HDMI3 7680 × 4320p 24Hz 25Hz 30Hz 50Hz 59,94Hz 60Hz 4096 × 2160p 24Hz 25Hz 30Hz 50Hz 59,94Hz 60Hz 3840 × 2160p 24Hz 25Hz 30Hz 50Hz 59,94Hz 60Hz 1920 × 1080p 24Hz 50Hz 59,94Hz...
  • Seite 36 8M-B32C1 Me DE21J(1)
