Achtung: Kapton-Folie nicht beschädigen!
⇒ Öffnen Sie den Karton mit der Haube vorsichtig, um den Inhalt nicht zu beschädigen.
⇒ Entnehmen Sie die Haube und legen Sie sie für den späteren Zusammenbau sicher ab�
4.2 Zusammenbau des Druckers
4.2.1 Installieren des Filamentspulenhalters
⇒ Entfernen Sie die Schraube (31) an der Oberseite hinten mit
Hilfe des mitgelieferten Inbusschlüssels�
⇒ Befestigen Sie den Filamentspulenhalter (7) mit der Schraube
an dieser Position�
4.2.2 Installieren des Filamentsensors (FMS)
⇒ Entfernen Sie die Schraube (30) an der Oberseite hinten mit
Hilfe des mitgelieferten Inbusschlüssels�
⇒ Befestigen Sie den FMS (9) mit der Schraube an dieser Positi-
on�
⇒ Stecken Sie das Anschlusskabel des FMS an der Rückseite des
Geräts ein (14)�
4.2.3 Installieren des Filamentführungsrohrs
⇒ Führen Sie ein Ende des Filamentführungsrohrs (2) von oben in
den FMS (9) ein�
⇒ Führen Sie das andere Ende von oben in die Öffnung an der
Vorderseite des Extruders (10) ein�
10
- 8 -
31

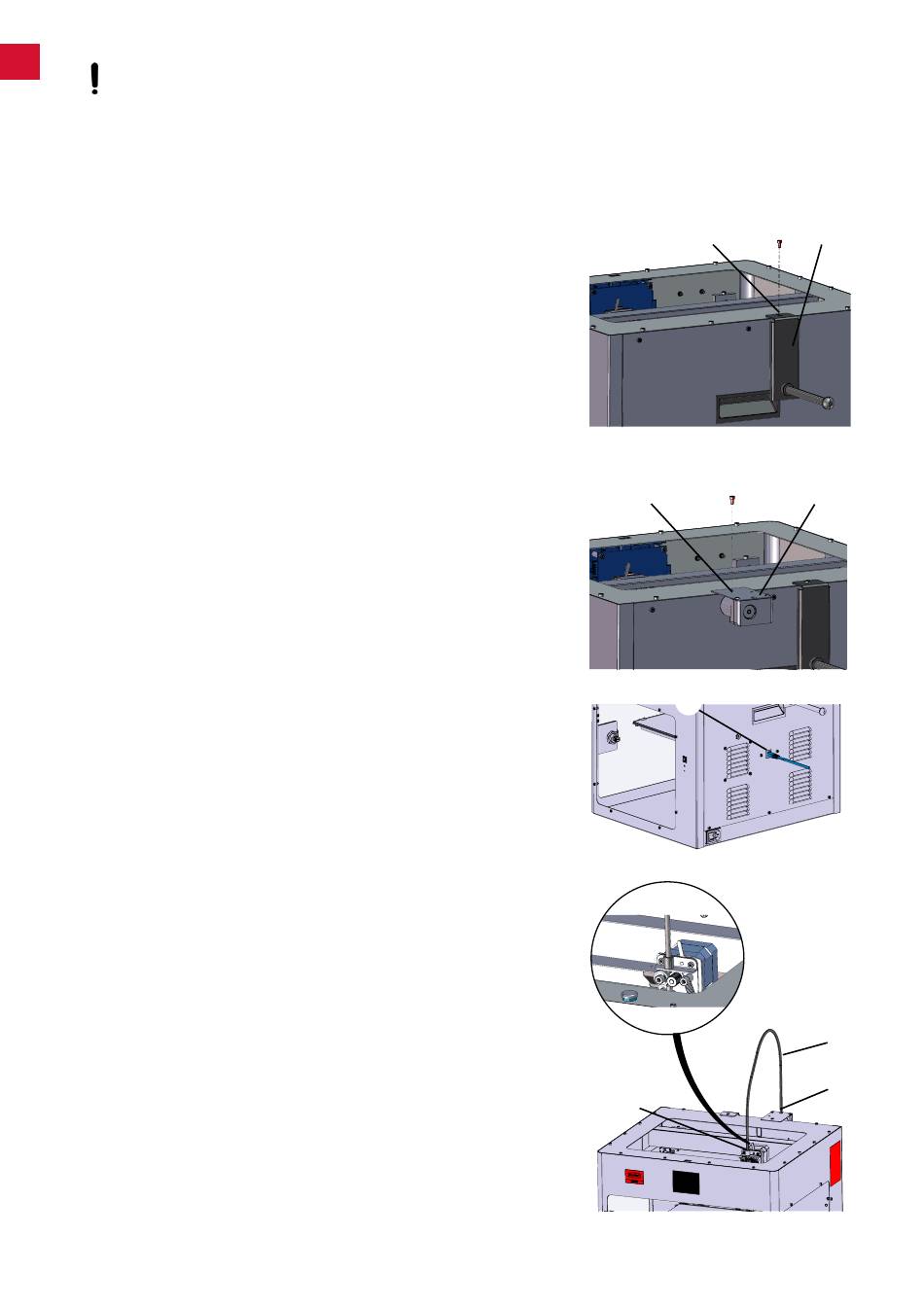

Abb. 2
