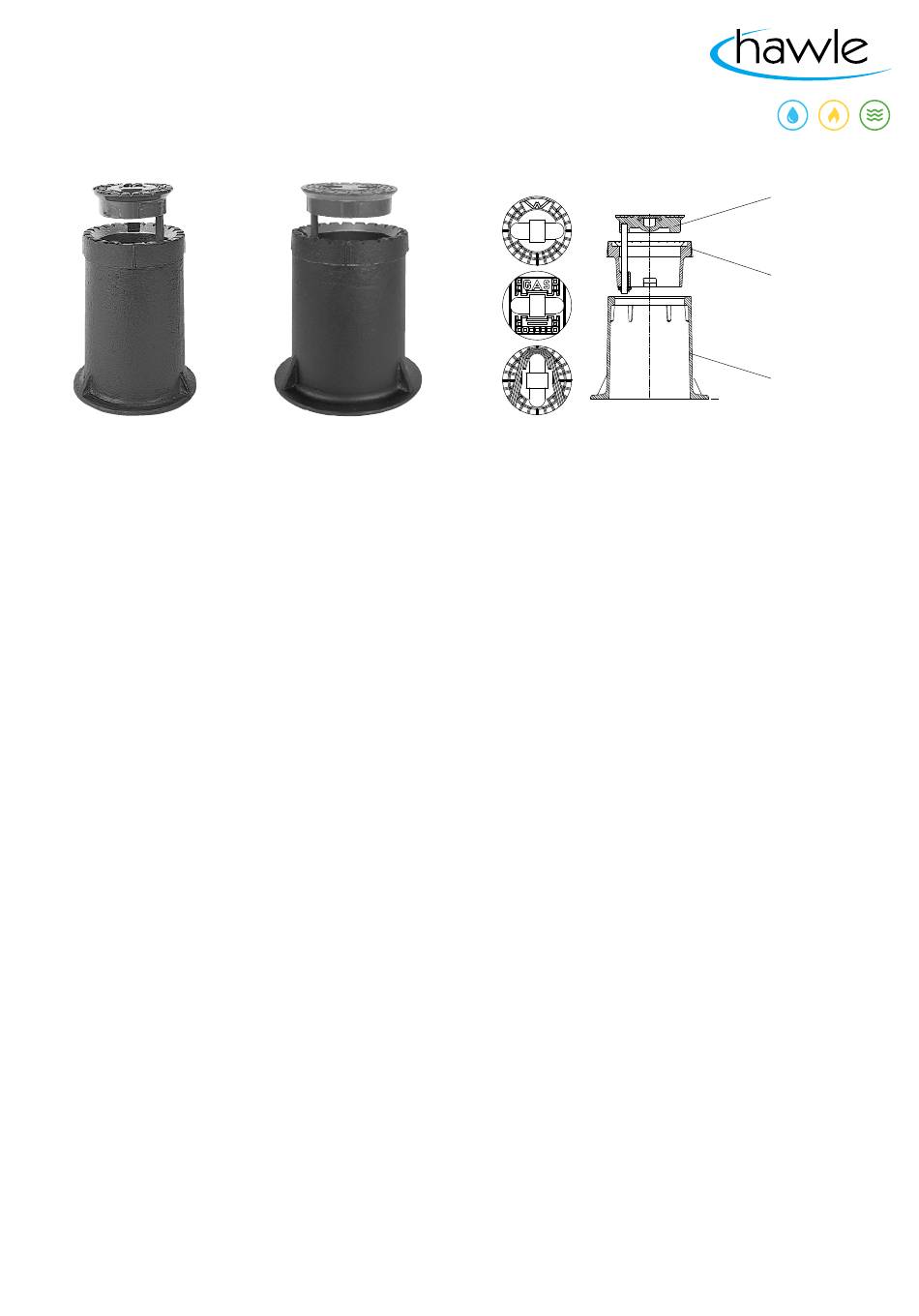

Bedienungs- und Wartungsanleitung für
Ventilkappe höhenverstellbar, mit Haltestift
Schieberkappe höhenverstellbar, mit Haltestift
Best. Nr. 180-02, 200-02
1. Bestimmungsgemäße Verwendung / Produktbeschreibung
Ventilkappe
Best.Nr. 180-02
Medium:
Trinkwasser / Gas / Abwasser
Material:
Kappe: GJL-200, schwarz getaucht
Ziehring: GJL-250, schwarz getaucht
Deckel: GJS-400, Hawle-Epoxy-Pulverbeschichtung
Haltestift: nichtrostender Stahl
Die höhenverstellbare Hawle-Ventilkappe oder Schieberkappe wird vorzugsweise für den Einbau in bituminöse Ver-
kehrsflächen verwendet.
Der Einbau in Pflasterflächen mit Sand- oder Splittverfugung ist nicht möglich. Hier muss die starre Ausführung der
Ventil- oder Schieberkappe Best.Nr. 180-00 oder 200-00 verwendet werden.
Zur Höhenanpassung können Distanzringe Best.-Nr. 181-01, 181-02, 201-01 oder 201-02 eingesetzt werden.
Gegenüber herkömmlichen Straßenkappen, vermindert der Schrägsitz an Deckel und Kappe die Klapperneigung
des Deckels.
Um einerseits Kontaktkorrosion zwischen Deckel und Kappe zu vermeiden und andererseits eine einfache Lösbar-
keit des Deckels zu gewährleisten, ist dieser pulverbeschichtet.
Der Deckel ist über einen Haltestift mit Splint und Unterlegscheibe mit der Kappe verbunden.
Baugröße: in Anlehnung an DIN 4057 ( Ventilkappe ) bzw. DIN 4056 ( Schieberkappe )
Bei Verlegung, Einbau und Wartung sind die gültigen Normen und Regelwerke, Unfallverhütungsvorschriften, Stra-
ßenverkehrsordnung und die Vorschriften der Berufsgenossenschaften zu beachten und einzuhalten.
Verlegung, Einbau und Wartung darf nur von entsprechendem Fachpersonal vorgenommen werden.
12/2021
Schieberkappe
Best.Nr. 200-02
Seite 1 von 4
d3
Deckel
d2
h2
Ziehring
h1
Kappe
d1
Änderungen vorbehalten
