Bedienungsanleitung für

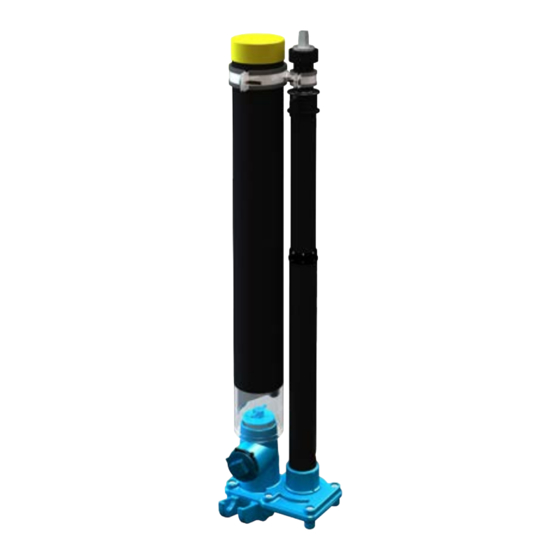

Anbohrarmatur Hawlinger
Best.Nr. 245-02
1. Bestimmungsgemäße Verwendung/Produktbeschreibung
Medium: Wasser
Max. Betriebsdruck: Trinkwasser 16 bar
Material:
Gehäuse: GJS-400, Hawle-Epoxy-Pulverbeschichtung
Spindel, Steckscheibenantrieb, Steckscheibe: nichtrostender Stahl
Dichtungen: EPDM gemäß DVGW W 270
Beschreibung:
Universal-Hawlinger zum nachträglichen Anbohren sind für die Montage auf Guss-, Stahl- und AZ-Rohre von DN65
- DN500 zu verwenden. Die Anpassung an das Hauptrohr erfolgt über Haltebügel und Satteldichtung (Best. Nr. 310
oder Best.-Nr. 311) in der entsprechenden Nennweite.
Hawlinger vom Typ „NA" werden für die nachträgliche Anbohrung von bereits vorab verlegten Hausanschlüssen
®
verwendet. Die hohen hygienischen Anforderungen, insbesondere die Vorgaben der DIN 1988 (Vermeidung von
Totwasserbereichen), werden somit konsequent umgesetzt. Ein nachträgliches Aufgraben zum Anbohren der Haupt-
leitung bei Inbetriebnahme des Hausanschlusses ist mit diesem System nicht erforderlich.
Der horizontale ZAK -Abgang dient, in Kombination mit Fittings, zum Anschluss von Hausanschlussleitungen.
®
Für die spätere Anbohrung über das Anbohrrohr und zur Betätigung der Einbaugarnitur empfehlen wir die Verwen-
dung unserer Straßenkappe (Best. Nr. 212).
Bei Verlegung, Einbau und Wartung sind die gültigen Normen und Regelwerke, Unfallverhütungsvorschriften und die
Vorschriften der Berufsgenossenschaften zu beachten und einzuhalten.
Verlegung, Einbau und Wartung darf nur von entsprechendem Fachpersonal vorgenommen werden.
2. Montage
2.1 Montage der Anbohrarmatur
1. Vorgehensweise bei metallischen Rohren mit Umhüllung im Bereich der Anbohrarmatur
Das DVGW-Merkblatt W333 Anbohrarmaturen und Anbohrvorgang in der Wasserversorgung/9.2.2. Rohrumhül-
lungen bei metallenen Rohren ist zu beachten.
PE-Umhüllung: Die Umhüllung aus PE auf Rohren nach DIN 30674-1 verbleibt unter Voraussetzung ausreichender
Haftung auf dem Rohr.
ZM-Umhüllung: Die zusätzliche ZM-Umhüllung auf einer PE-umhüllten Rohrleitung sollte im Bereich der Anbohrar-
matur entfernt werden, es sei denn, die Bohrlochwandung wird durch geeignete Maßnahmen abgedichtet.
Die ZM-Umhüllung auf Gussleitungen nach DIN 30672-2 verbleibt, sofern Sie den KTW-Empfehlungen entspricht,
unter Voraussetzung ausreichender Haftung und Oberflächenglätte sowie geringer Mörtelporösität im Bereich der
Anbohrarmatur ebenfalls auf dem Rohr.
Beim Entfernen von Schutzmänteln ist nach der Montage der Anbohrarmatur der ungeschützte Rohrbereich zwi-
schen Spannbügel, Armatur und PE/ZM-Umhüllung durch Nachumhüllungsmaßnahmen gemäß den Rohrhersteller-
empfehlungen (z.B. geeignete Wickelbinden, Schrumpfschlauchlösungen) zu schützen.
Diese Hinweise gelten, soweit die Rohrhersteller keine ausdrücklich anderen Empfehlungen für ihre umhüllten Rohre
geben.
03/2021
zum nachträglichen Anbohren (ZAK
®
Seite 1 von 3
)
®

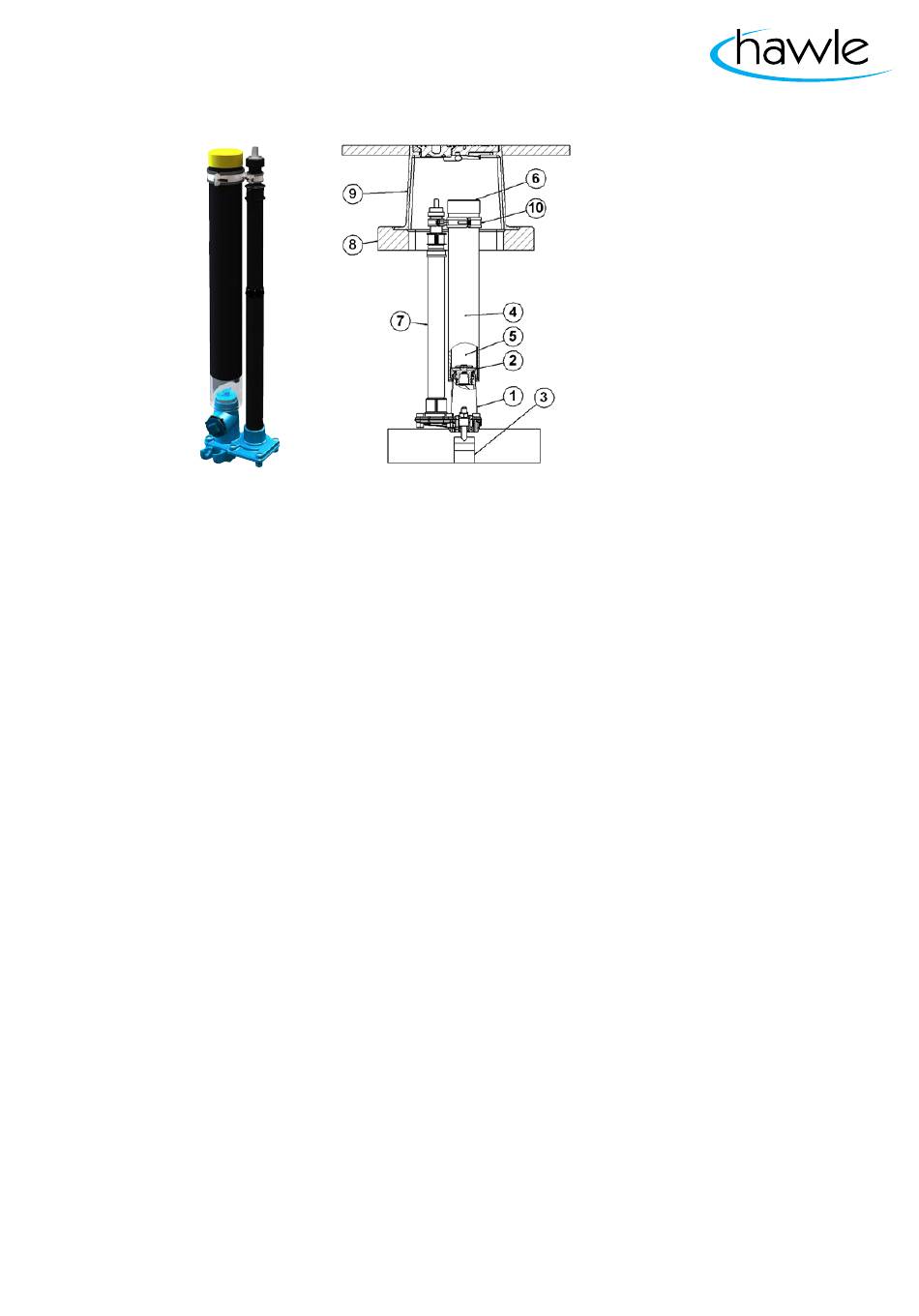

1: Universal-Hawlinger ZAK
2: ZAK-Stopfen
3: Bügel
4: PE-Führungsrohr
5: Alu-Stützrohr
6: Rohrschutzkappe
7: TELE-Einbaugarnitur (RD 1,30 - 2,00 m)
8: Tragplatte
9: Straßenkappe
10: Fixierungsschellen
Achtung: Position 3, 8 und 9 sind nicht im
Lieferumfang enthalten!
