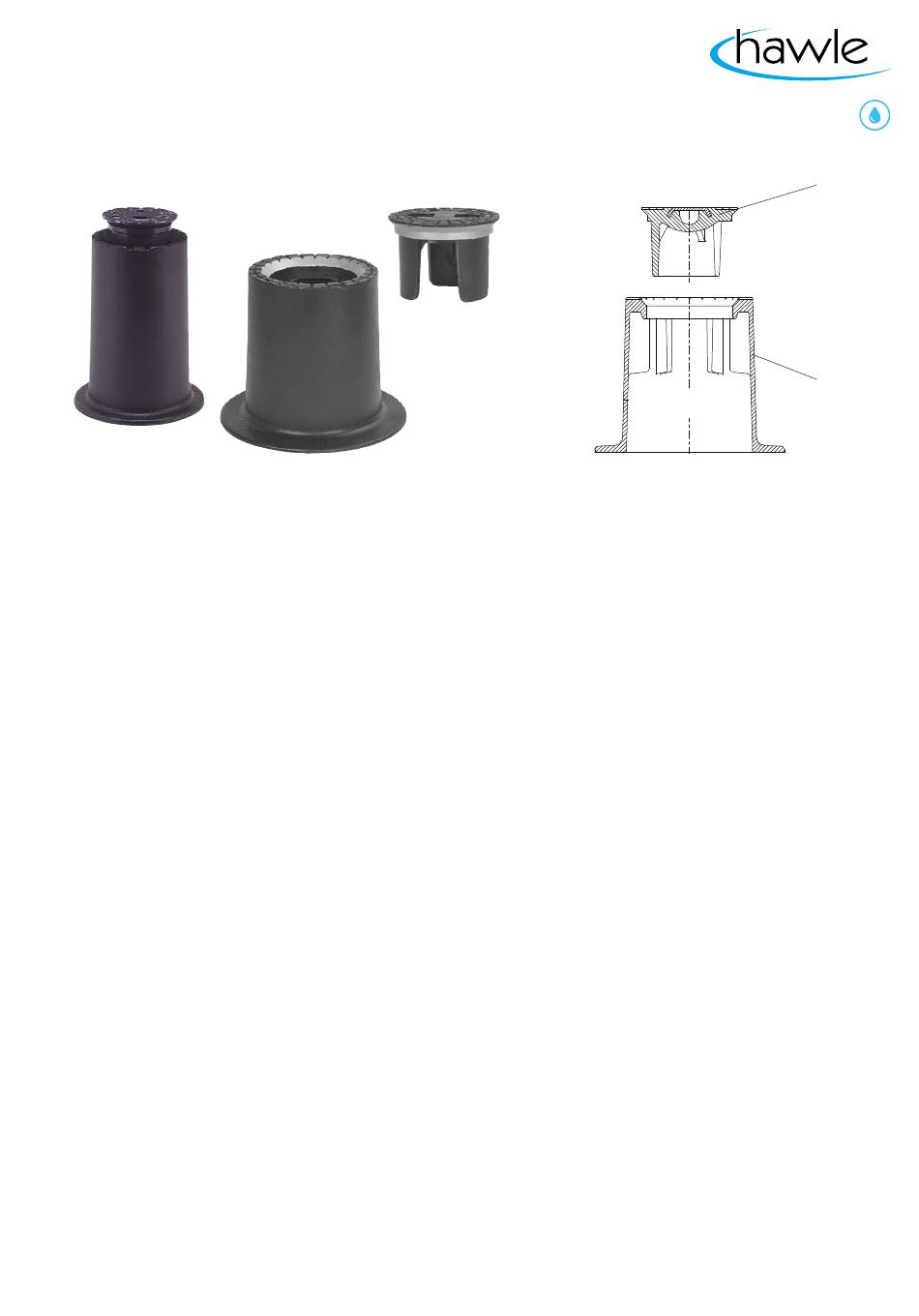

Bedienungs- und Wartungsanleitung für
Ventilkappe, starre Ausführung
Schieberkappe, starre Ausführung
Best. Nr. 180-00, 200-00
1. Bestimmungsgemäße Verwendung / Produktbeschreibung

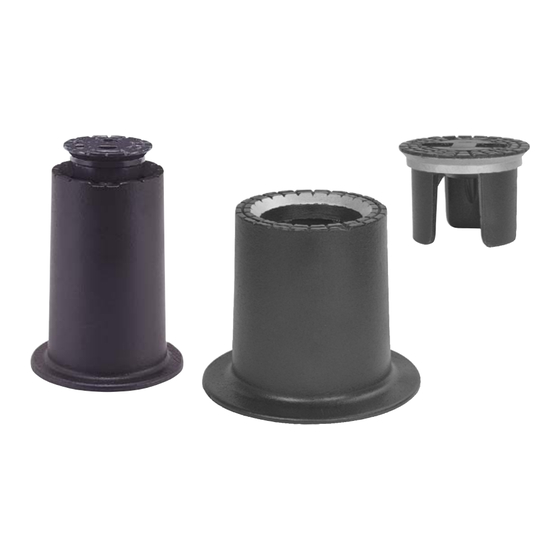

Ventilkappe
Best.Nr. 180-00
Medium:
Trinkwasser
Material:
Kappe: GJL-250, schwarz getaucht
Deckel: GJS-400, Hawle-Epoxy-Pulverbeschichtung
Die Hawle-Ventil- und Schieberkappe wird vorzugsweise für den Einbau in befestigten Verkehrsflächen verwendet.
Zur Höhenanpassung können Distanzringe Best.Nr. 181-00, 201-00 eingesetzt werden.
Gegenüber herkömmlichen Straßenkappen vermindert der Schrägsitz an Deckel und Kappe die Klapperneigung
des Deckels.
Um einerseits Kontaktkorrosion zwischen Deckel und Kappe zu vermeiden und andererseits eine einfache Lösbar-
keit des Deckels zu gewährleisten, ist dieser pulverbeschichtet.
Ein Richtungspfeil befindet sich auf dem Kappenkörper.
Baugröße: in Anlehnung an DIN 4057 ( Ventilkappe ) bzw. DIN 4056 ( Schieberkappe )
Bei Verlegung, Einbau und Wartung sind die gültigen Normen und Regelwerke, Unfallverhütungsvorschriften, Stra-
ßenverkehrsordnung und die Vorschriften der Berufsgenossenschaften zu beachten und einzuhalten.
Verlegung, Einbau und Wartung darf nur von entsprechendem Fachpersonal vorgenommen werden.
12/2021
Schieberkappe
Best.Nr. 200-00
Seite 1 von 3
d4
d3
d2
d1
Deckel
h2
h1
Kappe
Änderungen vorbehalten
Werbung
Verwandte Anleitungen für Hawle 180-00
Inhaltszusammenfassung für Hawle 180-00
- Seite 1 Kappe: GJL-250, schwarz getaucht Deckel: GJS-400, Hawle-Epoxy-Pulverbeschichtung Die Hawle-Ventil- und Schieberkappe wird vorzugsweise für den Einbau in befestigten Verkehrsflächen verwendet. Zur Höhenanpassung können Distanzringe Best.Nr. 181-00, 201-00 eingesetzt werden. Gegenüber herkömmlichen Straßenkappen vermindert der Schrägsitz an Deckel und Kappe die Klapperneigung des Deckels.
- Seite 2 Der Übergangsring dient einerseits als Adap- Die Universaltragplatte für Ventilkappen Best. des Übergangsringes Best.-Nr. 182-00 bzw. ter von einer herkömmlichen Ventilkappe nach Nr. 180-00 und Schieberkappen Best.Nr. 200- 202-00 und andererseits zur Höhenanpas- DIN4057 bzw. Schieberkappe nach DIN4056 00 dient einerseits zur Zentrierung der Stra- sung der Hawle-Ventilkappe Best.Nr.
- Seite 3 Wartung und Instandhaltung Die höhenverstellbare Hawle-Ventil- oder Schieberkappe ist wartungsfrei. Inbetriebnahme und Druckprüfung Für die höhenverstellbare Hawle-Ventil- oder Schieberkappe bestehen keine gesonderten Hinweise zur Inbetrieb- nahme. Sollten Sie noch Fragen haben oder weitergehende Informationen benötigen, wenden Sie sich bitte an:...
