Hawle 985-09 Bedienungs- Und Wartungsanleitung

Bedienungs- und Wartungsanleitung für
Abwasser-Spülhydrant DN80
Best.Nr. 985-09
1. Bestimmungsgemäße Verwendung / Produktbeschreibung
Medium:
Max. Betriebsdruck:
Material:
Gussbauteile: GJS-400, Hawle-Epoxy-Pulverbeschichtung
Mediumrohr: nichtrostender Stahl, Hawle-Epoxy-Pulverbeschichtung
Spindel/Steckscheibe/Steckscheibenantrieb: nichtrostender Stahl
Storz B-Kupplung: nichtrostender Stahl
Schutzrohr: PP (Polypropylen)
Dichtungen: EPDM

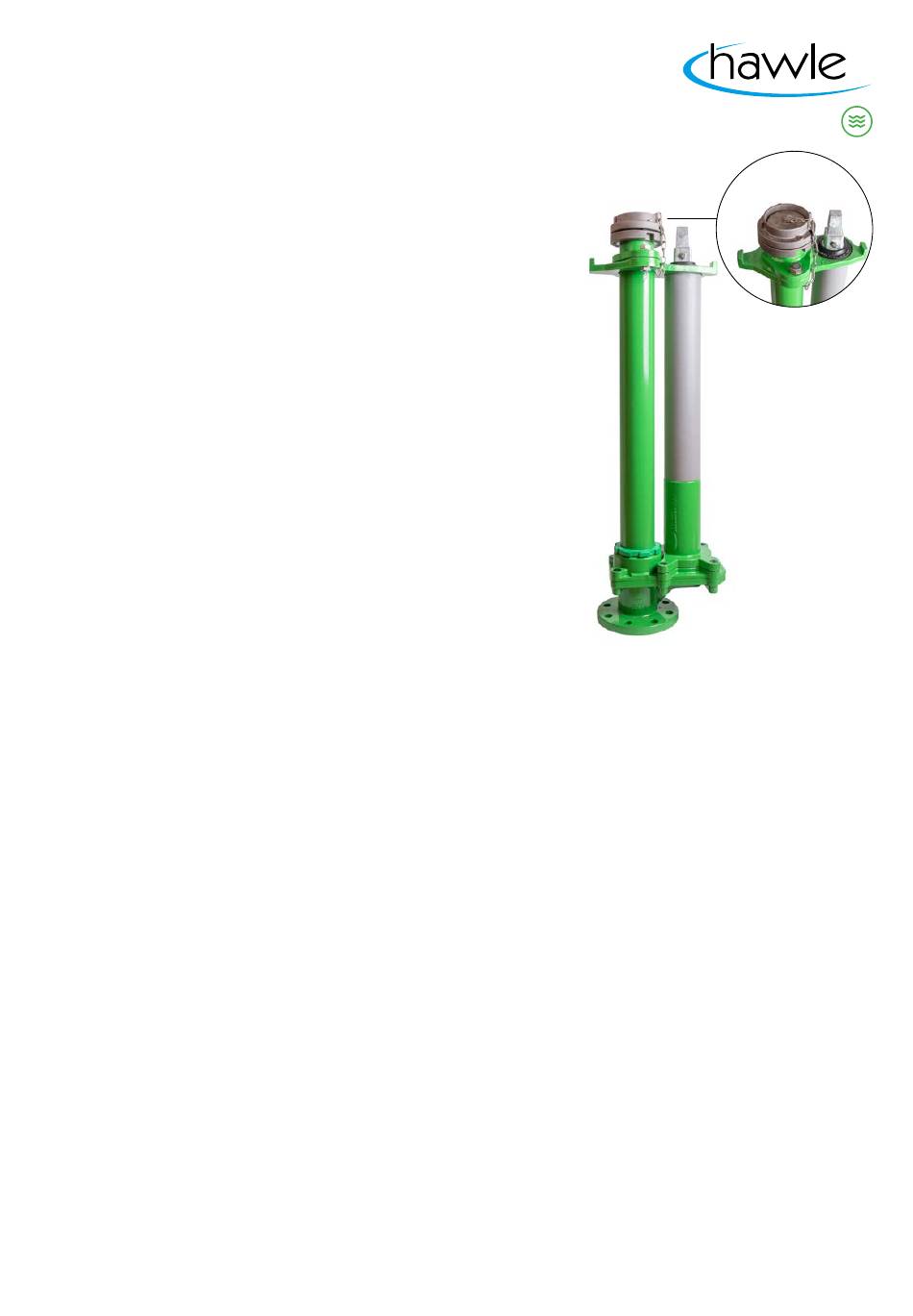

Der Abwasser-Spülhydrant ist ein adaptierter Freistrom-Unterflurhydrant.
Durch das freie Mediumrohr in der Offenstellung ermöglicht dieser Spülhy-
drant ein effizientes Einbringen von Spülwasser in die Abwasserdrucklei-
tung, ebenso kann Abwasser entnommen werden, wenn z B. eine proviso-
rische Bypass-Leitung gelegt werden muss.
Die Absperrung erfolgt über eine teflonbeschichtete Steckscheibe aus
nichtrostendem Stahl.
Die Steckscheibe wird über Exzentermechanismus und Getriebe in einem
Gehäuse, verschleißarm horizontal gegen feste metallische Anschläge be-
wegt.
Der Abwasser-Spülhydrant ist mit einer Storz B-Kupplung aus nichtrosten-
dem Stahl ausgestattet.
Der Spülhydrant verfügt über keine Entleerung, damit kein Abwasser versickern kann. Aus diesem Grund
muss das Mediumrohr nach Gebrauch leer gesaugt werden ( Frostgefahr ).
Der Fehlgebrauch des Abwasser-Spülhydranten zu Löschzwecken wird durch die grüne Kennzeichnung der Kupp-
lungsplatte oder zusätzlich durch die Sonder-Schlüsselnuss Best.Nr. 490 080 0740 ( auf Anfrage ) verhindert.
Bei Verwendung der Sonder-Schlüsselnuss ist der Schieberschlüssel Abwasser Art.Nr. 342 002 0001 zum Öffnen
und Schließen zu verwenden.
Q = 153 m³/h Wasser bei 1 bar Druckdifferenz
min. Querschnitt: 62 mm ohne Entleerung
Freier Durchgang 62 mm (Storz B)
Öffnen/Schließen: 15 Umdrehungen
Bei Verlegung, Einbau und Wartung sind die gültigen Normen und Regelwerke, Unfallverhütungsvorschriften und die
Vorschriften der Berufsgenossenschaften zu beachten und einzuhalten.
Verlegung, Einbau und Wartung sollte nur von entsprechendem Fachpersonal vorgenommen werden.
