Xerox Iridesse Production Press Benutzerdokumentation Seite 146

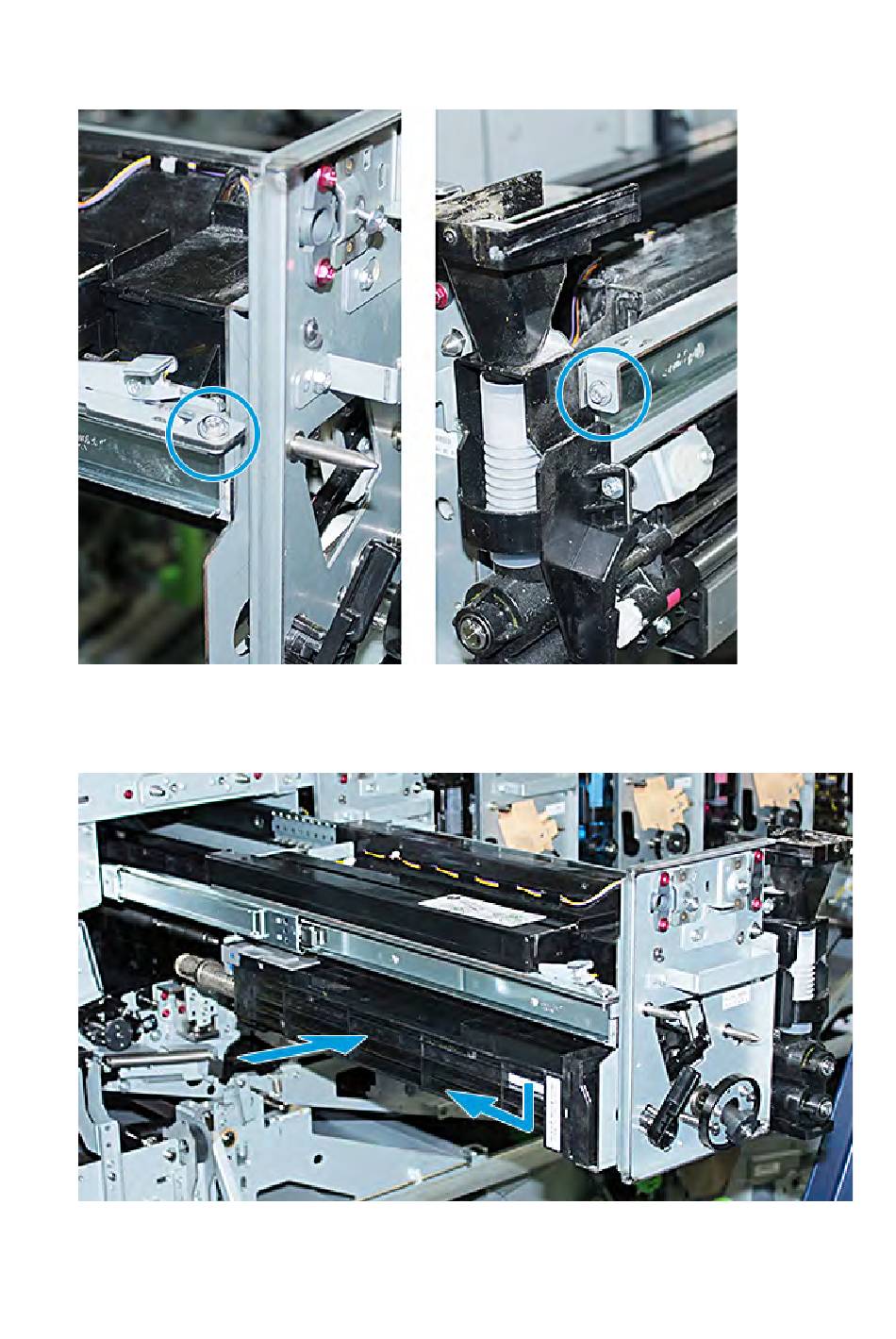

14. Die Baugruppe bis zum Anschlag schieben. Die Schrauben aus dem Werkzeugkasten des
Wagens nehmen und die Baugruppe mit den beiden Ansatzschrauben an den Schienen
befestigen.
15. Zum Austauschen der Trommeleinheit die Schutzhülle mit der neuen Einheit aus dem Wagen
nehmen und die Schutzhülle entfernen.
16. Die Trommeleinheit auf der Seite des xerografischen Moduls in das Modul einsetzen und zur
Rückseite des Moduls und dann nach unten schieben.
146
