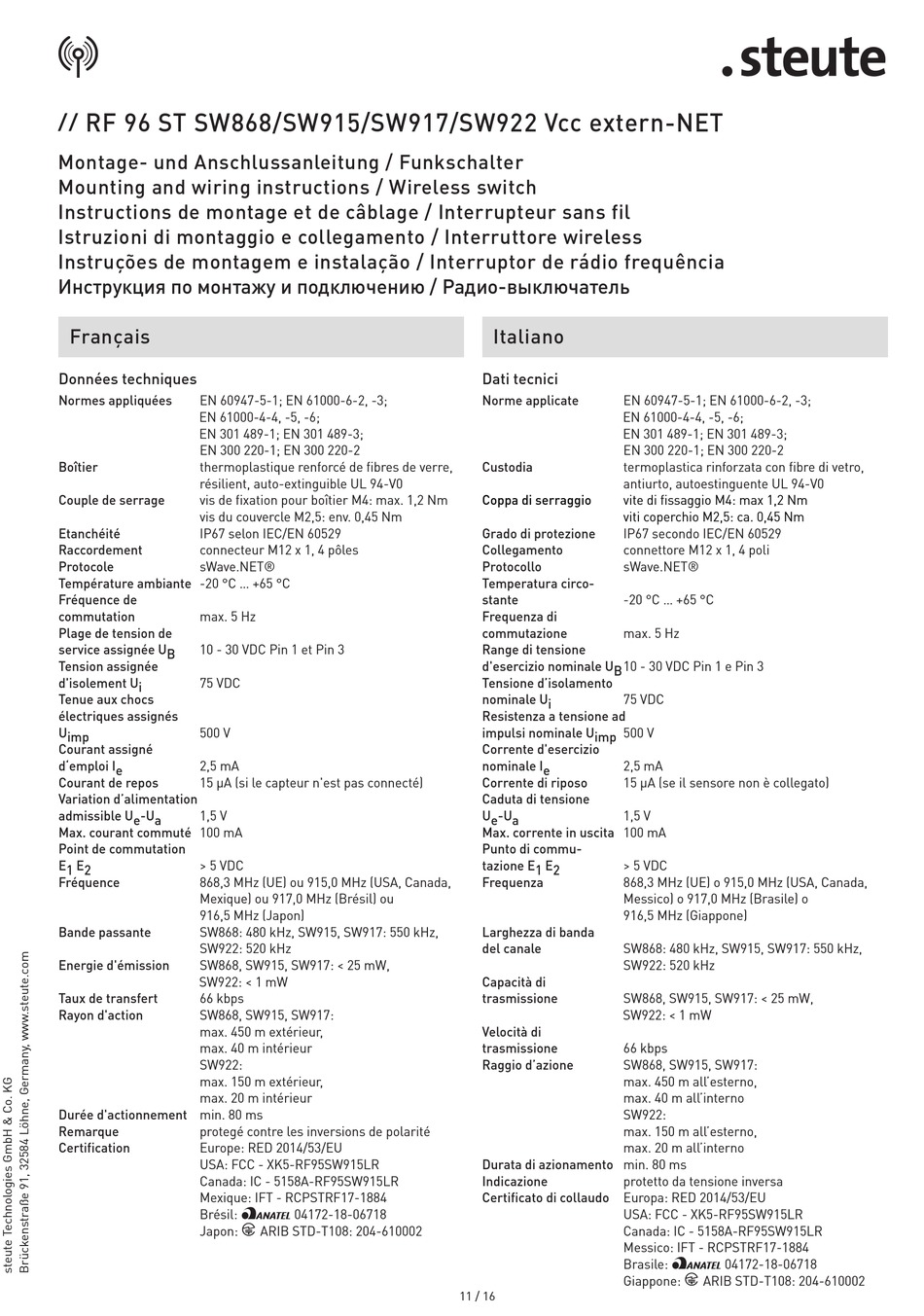

RF 96 ST SW868/SW915/SW917/SW922 Vcc extern-NET
//
Montage- und Anschlussanleitung / Funkschalter
Mounting and wiring instructions / Wireless switch
Instructions de montage et de câblage / Interrupteur sans fil
Istruzioni di montaggio e collegamento / Interruttore wireless
Instruções de montagem e instalação / Interruptor de rádio frequência
Инструкция по монтажу и подключению / Радио-выключатель
Français
Données techniques
Normes appliquées
EN 60947-5-1; EN 61000-6-2, -3;
EN 61000-4-4, -5, -6;
EN 301 489-1; EN 301 489-3;
EN 300 220-1; EN 300 220-2
Boîtier
thermoplastique renforcé de fibres de verre,
résilient, auto-extinguible UL 94-V0
Couple de serrage
vis de fixation pour boîtier M4: max. 1,2 Nm
vis du couvercle M2,5: env. 0,45 Nm
Etanchéité
IP67 selon IEC/EN 60529
Raccordement
connecteur M12 x 1, 4 pôles
Protocole
sWave.NET®
Température ambiante -20 °C ... +65 °C
Fréquence de
commutation
max. 5 Hz
Plage de tension de
service assignée U B
10 - 30 VDC Pin 1 et Pin 3
Tension assignée
d'isolement U i
75 VDC
Tenue aux chocs
électriques assignés
U imp
500 V
Courant assigné
d'emploi I e
2,5 mA
Courant de repos
15 µA (si le capteur n'est pas connecté)
Variation d'alimentation
admissible U e -U a
1,5 V
Max. courant commuté 100 mA
Point de commutation
E 1 E 2
> 5 VDC
Fréquence
868,3 MHz (UE) ou 915,0 MHz (USA, Canada,
Mexique) ou 917,0 MHz (Brésil) ou
916,5 MHz (Japon)
Bande passante
SW868: 480 kHz, SW915, SW917: 550 kHz,
SW922: 520 kHz
Energie d'émission
SW868, SW915, SW917: < 25 mW,
SW922: < 1 mW
Taux de transfert
66 kbps
Rayon d'action
SW868, SW915, SW917:
max. 450 m extérieur,
max. 40 m intérieur
SW922:
max. 150 m extérieur,
max. 20 m intérieur
Durée d'actionnement min. 80 ms
Remarque
protegé contre les inversions de polarité
Certification
Europe: RED 2014/53/EU
USA: FCC - XK5-RF95SW915LR
Canada: IC - 5158A-RF95SW915LR
Mexique: IFT - RCPSTRF17-1884
Brésil:
Japon:
04172-18-06718
ö
?
ARIB STD-T108: 204-610002
Italiano
Dati tecnici
Norme applicate
EN 60947-5-1; EN 61000-6-2, -3;
EN 61000-4-4, -5, -6;
EN 301 489-1; EN 301 489-3;
EN 300 220-1; EN 300 220-2
Custodia
termoplastica rinforzata con fibre di vetro,
antiurto, autoestinguente UL 94-V0
Coppa di serraggio
vite di fissaggio M4: max 1,2 Nm
viti coperchio M2,5: ca. 0,45 Nm
Grado di protezione
IP67 secondo IEC/EN 60529
Collegamento
connettore M12 x 1, 4 poli
Protocollo
sWave.NET®
Temperatura circo-
stante
-20 °C ... +65 °C
Frequenza di
commutazione
max. 5 Hz
Range di tensione
d'esercizio nominale U B 10 - 30 VDC Pin 1 e Pin 3
Tensione d'isolamento
nominale U i
75 VDC
Resistenza a tensione ad
impulsi nominale U imp 500 V
Corrente d'esercizio
nominale I e
2,5 mA
Corrente di riposo
15 µA (se il sensore non è collegato)
Caduta di tensione
U e -U a
1,5 V
Max. corrente in uscita 100 mA
Punto di commu-
tazione E 1 E 2
> 5 VDC
Frequenza
868,3 MHz (UE) o 915,0 MHz (USA, Canada,
Messico) o 917,0 MHz (Brasile) o
916,5 MHz (Giappone)
Larghezza di banda
del canale
SW868: 480 kHz, SW915, SW917: 550 kHz,
SW922: 520 kHz
Capacità di
trasmissione
SW868, SW915, SW917: < 25 mW,
SW922: < 1 mW
Velocità di
trasmissione
66 kbps
Raggio d'azione
SW868, SW915, SW917:
max. 450 m all'esterno,
max. 40 m all'interno
SW922:
max. 150 m all'esterno,
max. 20 m all'interno
Durata di azionamento min. 80 ms
Indicazione
protetto da tensione inversa
Certificato di collaudo Europa: RED 2014/53/EU
USA: FCC - XK5-RF95SW915LR
Canada: IC - 5158A-RF95SW915LR
Messico: IFT - RCPSTRF17-1884
Brasile:
Giappone:
11 / 16
04172-18-06718
ö
?
ARIB STD-T108: 204-610002
