Verwandte Anleitungen für Sennheiser DW BS
Inhaltszusammenfassung für Sennheiser DW BS

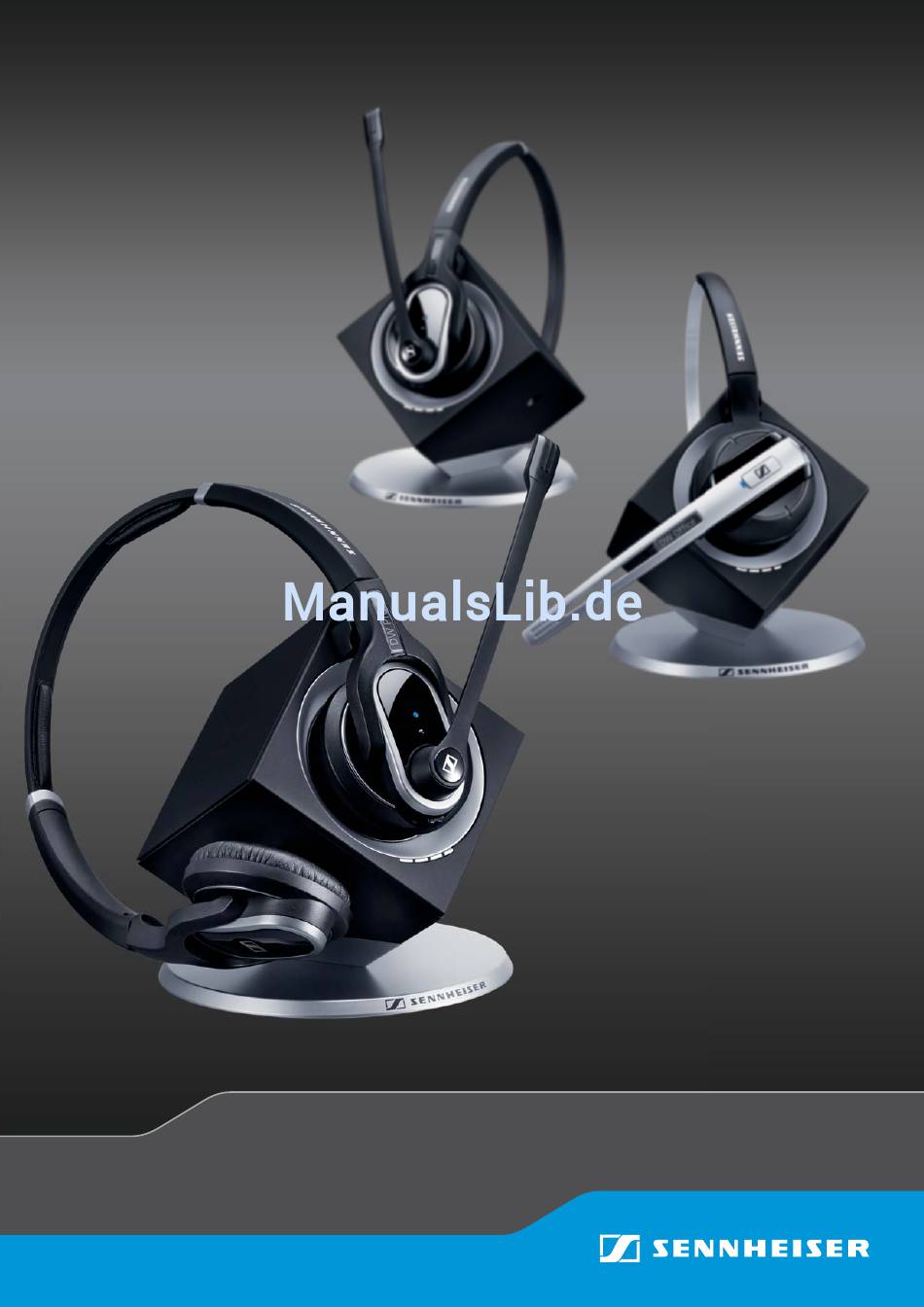

- Seite 1 DECT Comfort call Setup Guide DW Series Setup Guide...
-
Seite 2: Inhaltsverzeichnis
Inhalt „Setup Guide“ Inhalt „Setup Guide“ Wichtige Sicherheitshinweise ............... 2 Lieferumfang und Übersicht der DW-Serie ..........3 Basisstationen mit Komponenten ............... 3 Headsets mit Komponenten ................. 4 Produktübersicht der Basisstationen ............5 Übersicht der Vorderseite ................5 Übersicht der Rückseite ................. 5 Basisstation anschließen ................ -
Seite 3: Wichtige Sicherheitshinweise
Sennheiser übernimmt keine Haftung bei Missbrauch oder nicht ordnungs- gemäßem Gebrauch des Produkts sowie der Zusatzgeräte/Zubehörteile. Das Risiko trägt der Anwender. Sennheiser haftet nicht für Schäden an USB-Geräten, die nicht mit den USB-Spezifikationen im Einklang sind. Sennheiser haftet nicht für Schäden aus Verbindungsabbrüchen wegen leerer oder überalterter Akkus oder Überschreiten des DECT-Sendebe-... -
Seite 4: Lieferumfang Und Übersicht Der Dw-Serie
Festnetztelefon und Computer DW BS ML für Festnetztelefon und Computer, optimiert für Microsoft Lync DW BS USB für Computer DW BS USB ML für Computer, optimiert für Microsoft Lync DW BS Phone für Festnetztelefon DW BS DW BS ML... -
Seite 5: Headsets Mit Komponenten
Lieferumfang und Übersicht der DW-Serie Headsets mit Komponenten DW Office – HS monaural, mit verschiedenen Tragevarianten DW Pro1 – HS monaural, mit Kopfbügel DW Pro2 – HS binaural, mit Kopfbügel DW Office – HS DW Pro1 – HS Quick Guide DW Pro2 –... -
Seite 6: Produktübersicht Der Basisstationen
Produktübersicht der Basisstationen Produktübersicht der Basisstationen Übersicht der Vorderseite ³ DW BS DW BS USB DW BS ML DW BS USB ML · » ³ ¿ » DW BS Phone ´ ³ ¿ Taste PC mit LED LED Verbindung ·... -
Seite 7: Basisstation Anschließen
Basisstation anschließen Basisstation anschließen Sie können das Headset-System mit Ihrem Festnetztelefon und/oder Ihrem Computer verwenden. Die Basisstation steuert dabei die drahtlose Kommunikation zu den Headsets. Stellen Sie die Basisstation mit einem Abstand von mindestens 15 cm zum Festnetztelefon auf. Basisstation an das Stromnetz anschließen Entfernen Sie die Abdeckung. -
Seite 8: Basisstation An Ein Festnetztelefon Anschließen
Basisstation anschließen Basisstation an ein Festnetztelefon anschließen Anschlussart Seite Anschluss an ein Festnetztelefon ohne Headset-Buchse Anschluss an ein Festnetztelefon mit Headset-Buchse Anschluss an einen optionalen mechanischen Fernabnehmer Prüfen Sie, welche Anschlussart für Ihr Telefon geeignet ist. Folgen Sie den Anweisungen im entsprechenden Kapitel. Basisstation an ein Festnetztelefon ohne Headset-Buchse anschließen Entfernen Sie das Telefonhörerkabel aus dem Festnetztelefon und stecken Sie es in die grau markierte Buchse... - Seite 9 Basisstation an einen optionalen mechanischen Fernabnehmer anschließen Als optionales Zubehör ist der mechanische Fernabnehmer Sennheiser HSL 10 bei Ihrem Sennheiser-Partner erhältlich, mit dem Sie Anrufe entgegennehmen können – auch wenn Sie nicht im Raum sind. Verbinden Sie die Basisstation wie in Kapitel oder beschrieben.
-
Seite 10: Basisstation An Eine Optionale Elektronische Headset-Steuerung (Ehs) Anschließen
Als optionales Zubehör sind Verbindungskabel für EHS-Standards, sowie Adapterkabel für herstellerabhängige Standards bei Ihrem Sennheiser- Partner erhältlich. Die zugehörigen Kurzanleitungen finden Sie im Liefer- umfang des Kabels bzw. im Internet unter www.sennheiser.com auf der Produktseite. In diesem Kapitel wird beispielhaft beschrieben, wie Sie mit einem Siemens- und einem Alcatel-Adapterkabel die Basisstation an eine elekt- ronische Headset-Steuerung anschließen. -
Seite 11: Basisstation An Einen Computer Anschließen
Basisstation und einer USB-Buchse Ihres Computers. Ihr Betriebs- system erkennt das USB-Audiogerät „Sennheiser DECT“ und installiert die notwendigen Treiber. Sennheiser PC-Software Mit der kostenlosen Sennheiser PC-Software holen Sie mehr aus Ihren Sennheiser-Produkten. Der Sennheiser-Updater ermöglicht beispielsweise das einfache Aktualisieren der Produkt-Software. Weitere Informationen finden Sie unter: www.sennheiser.com/cco/software. -
Seite 12: Headset Laden
Headset laden Headset laden Laden Sie den Akku vor der ersten Verwendung mindestens 20 Minuten ohne Unterbrechung. Ein kompletter Ladevorgang dauert ca. 60 Minuten. Headset mit der Basisstation laden Legen Sie das Headset in die Magnethalterung der Basisstation. Die LED Headset leuchtet blau und der Akku wird geladen. Die LED Akku der Basisstation zeigt den Ladezustand an. - Seite 13 CH 10. Mehrere Headsets gleichzeitig laden Als optionales Zubehör ist die USB-Ladestation MCH 7 bei Ihrem Sennheiser-Partner erhältlich, mit der Sie bis zu 7 Headsets in Verbindung mit dem CH 10 USB gleichzeitig laden können. MCH 7 CH 10 USB Entnehmen Sie weitere Informationen der Bedienungsanleitung der MCH 7.
-
Seite 14: Headset-System Und Klangqualität Testen
Drücken Sie die DIP-Schalter mit einem spitzen Gegenstand in die gewünschte Position. Extra Settings Fernabnehmer konfigurieren – DIP-Schalter 1 und 2 Die DIP-Schalter 1 und 2 sind nur bei den Basisstationen DW BS, DW BS ML und DW BS Phone belegt. Position Funktion Manueller Betrieb Telefonhörer manuell oder mit Fernabnehmer... - Seite 15 Headset-System und Klangqualität testen Funkreichweite einstellen – DIP-Schalter 3 Wenn sich viele DECT-Systeme auf engen Raum befinden, können Signal- störungen auftreten. Verändern Sie in diesem Fall die Funkreichweite. Position Funktion Standard-Funkreichweite Reduzierte Funkreichweite Überlagerungen mit anderen DECT-Systemen vermeiden Reichweite ca. 10 m in Gebäuden Verbindung zwischen Headset und Basisstation automatisch herstellen (Auto Link) –...
-
Seite 16: Audiosignal Mit Hilfe Des Freizeichens Anpassen
Headset-System und Klangqualität testen Audiosignal mit Hilfe des Freizeichens anpassen Setzen Sie das Headset auf und drücken Sie an der Basisstation die Taste Telefon Drücken Sie am Headset die Taste Verbindung. Die LED Verbindung leuchtet blau. Nehmen Sie den Telefonhörer ab. Sie hören ein Freizeichen. Wählen Sie die Position A, oder C, für die Sie ein deutliches und klares Freizeichen im Headset hören. -
Seite 17: Lautstärke Der Übertragung Einstellen
Headset-System und Klangqualität testen Lautstärke der Übertragung einstellen Mikrofon-Lautstärke der Telefon-Übertragung einstellen Die Einstellung des Drehreglers auf „Position 4“ eignet sich für die meisten Festnetztelefone. Rufen Sie mit jemanden an, der Ihnen hilft, die Mikrofonempfindlichkeit optimal einzustellen. Stellen Sie mit dem Drehregler Mikrofon die Mikrofonempfindlichkeit so ein, dass Ihr Gesprächspartner Sie in angenehmer Lautstärke hört. -
Seite 18: Wenn Störungen Auftreten
Weitere Informationen und eine Liste der am häufigsten gestellten Fragen (FAQ) finden Sie unter www.sennheiser.com. Nehmen Sie Kontakt zu Ihrem Sennheiser-Partner auf, wenn mit Ihrem Headset-System Probleme auftreten, die nicht in der Tabelle stehen oder sich die Probleme nicht mit den in der Tabelle aufgeführten Lösungsvorschlägen beheben lassen. -
Seite 19: Technische Daten
368 g Betriebstemperaturbereich +5 °C bis +45 °C Lagertemperaturbereich –20 °C bis +70 °C DW BS USB/DW BS USB ML/DW BS Phone Abmessungen 108 x 116 x 114 mm (B x H x T) Gewicht ca. 322 g Betriebstemperaturbereich +5 °C bis +45 °C... - Seite 20 Technische Daten Netzteil Nenneingangsspannung 100 – 240 V~ Nenneingangsstrom max. 0,2 A Netzfrequenz 50 – 60 Hz Nennausgangsspannung Nennausgangsstrom max. 850 mA Betriebstemperaturbereich +5 °C bis +45 °C Lagertemperaturbereich –20 °C bis +70 °C Relative Luftfeuchte Betrieb: 20 bis 85 % Lagerung: 20 bis 95 % Gewicht ca.
-
Seite 21: Herstellererklärungen
Herstellererklärungen Garantie Sennheiser Communications A/S übernimmt für dieses Produkt eine Garantie von 24 Monaten. Die aktuell geltenden Garantiebedingungen können Sie über das Internet auf www.sennheiser.com oder über Ihren Sennheiser-Partner beziehen. In Übereinstimmung mit den folgenden Anforderungen • WEEE-Richtlinie (2012/19/EU) Entsorgen Sie dieses Produkt am Ende seiner Nutzungsdauer bei Ihrer örtlichen kommunalen Sammelstelle oder im Recycling Center. - Seite 22 Sennheiser Communications A/S Industriparken 27, DK-2750 Ballerup, Denmark www.sennheiser.com Printed in China, Publ. 07/15, A04...
