Nach der Planung, Einstellung der Parameter und Verknüpfung der Gruppenadressen erfolgt die
eigentliche Inbetriebnahme des DALI Segments. Zu diesem Zweck ist es erforderlich den
Inbetriebnahme PC mit der ETS über eine Schnittstelle (RS-232, USB oder IP) mit dem KNX System
wie gewohnt zu verbinden. Ist eine Verbindung sichergestellt, muss zunächst die physikalische
Adresse des jeweiligen Gateways programmiert werden.
Die Kommunikation zwischen Plug-In und Gateway basiert auf der physikalischen Adresse. Über die

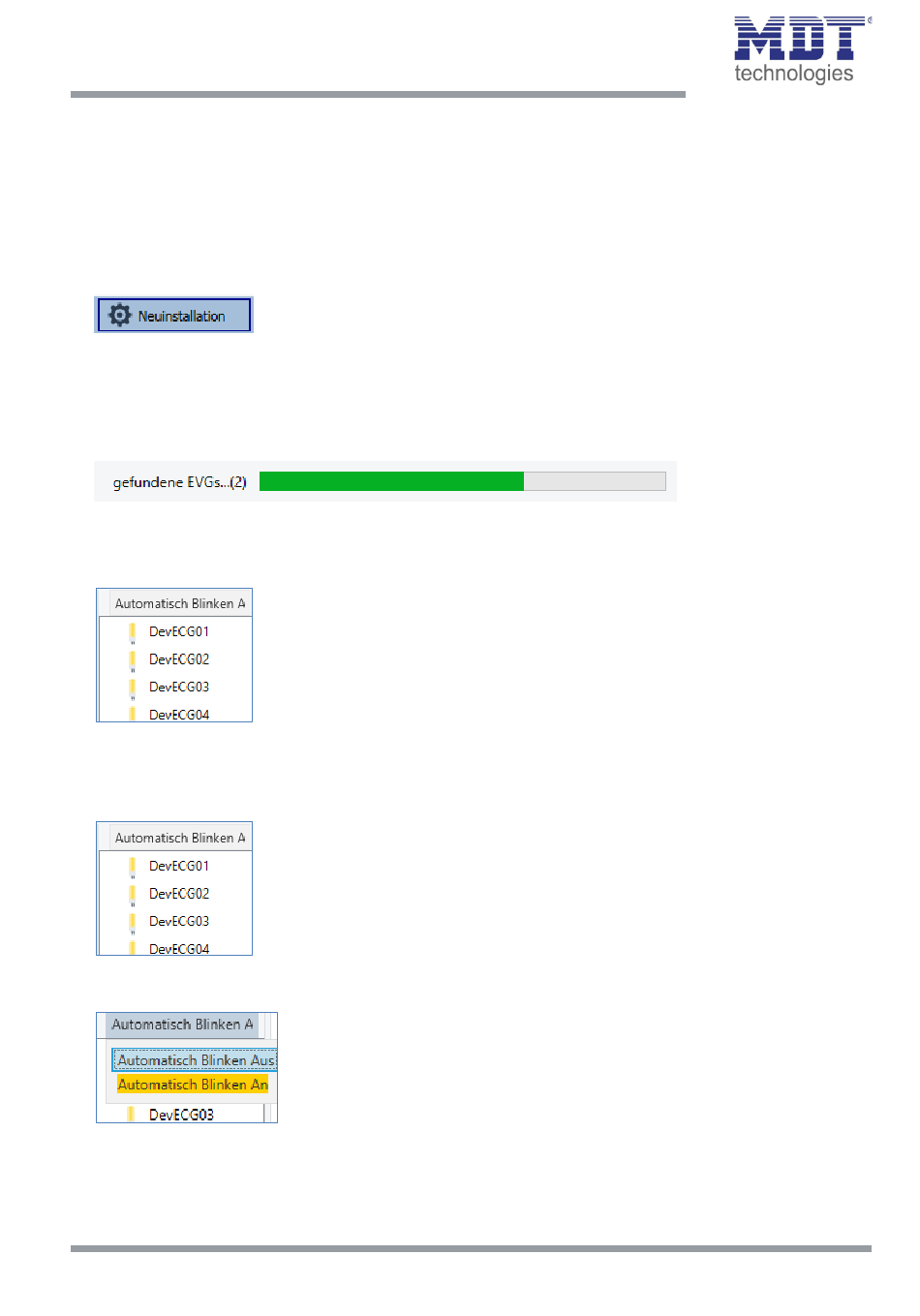

Seite ‚Inbetriebnahme' und die Taste „Neuinstallation" kann dann der Einlernvorgang des
angeschlossenen DALI Segments gestartet werden.
Beim Einlernen werden alle EVGs automatisch erkannt und jedem EVG wird eine Kurzadresse von
0...63 zugeordnet. Der Einlernprozess kann je nach Größe des angeschlossenen DALI Segments bis zu
3 Minuten dauern. Der Fortschritt wird dabei in der Fortschrittsanzeige am rechten unteren Rand des
Fensters dargestellt. Gleichzeitig informiert auch noch eine Anzeige über die Anzahl der bisher
gefundenen EVGs, bzw. über den gerade aktuellen Vorgang.
Nach Beendigung des Einlernvorgangs, werden alle gefundenen EVGs in die Liste der noch zu
identifizierenden Geräte auf der rechten Seite eingetragen.
Die Identifikation erfolgt nun durch Ein- und Ausschalten der jeweiligen Leuchte. Wird ein EVG
selektiert und die rechte Maustaste betätigt, erscheint ein Kontextmenü und die gewünschte
Funktion kann ausgewählt werden.
Alternativ kann auch in der Auswahlbox „Automatisch Blinken An" ausgewählt werden.
In diesem Fall startet der Blinkmodus des jeweiligen EVGs selbstständig bei der Selektion des Gerätes.
